Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Santos
Semana 07
Criação de um novo ficheiro. Com o auxilio do documento guardado (plantaa do bairro alto).
Criação de novas layers ("folha", "aux", "janela"). De seguida, com o auxilio do comando SCALE, redimensionamento da planta em estudo.

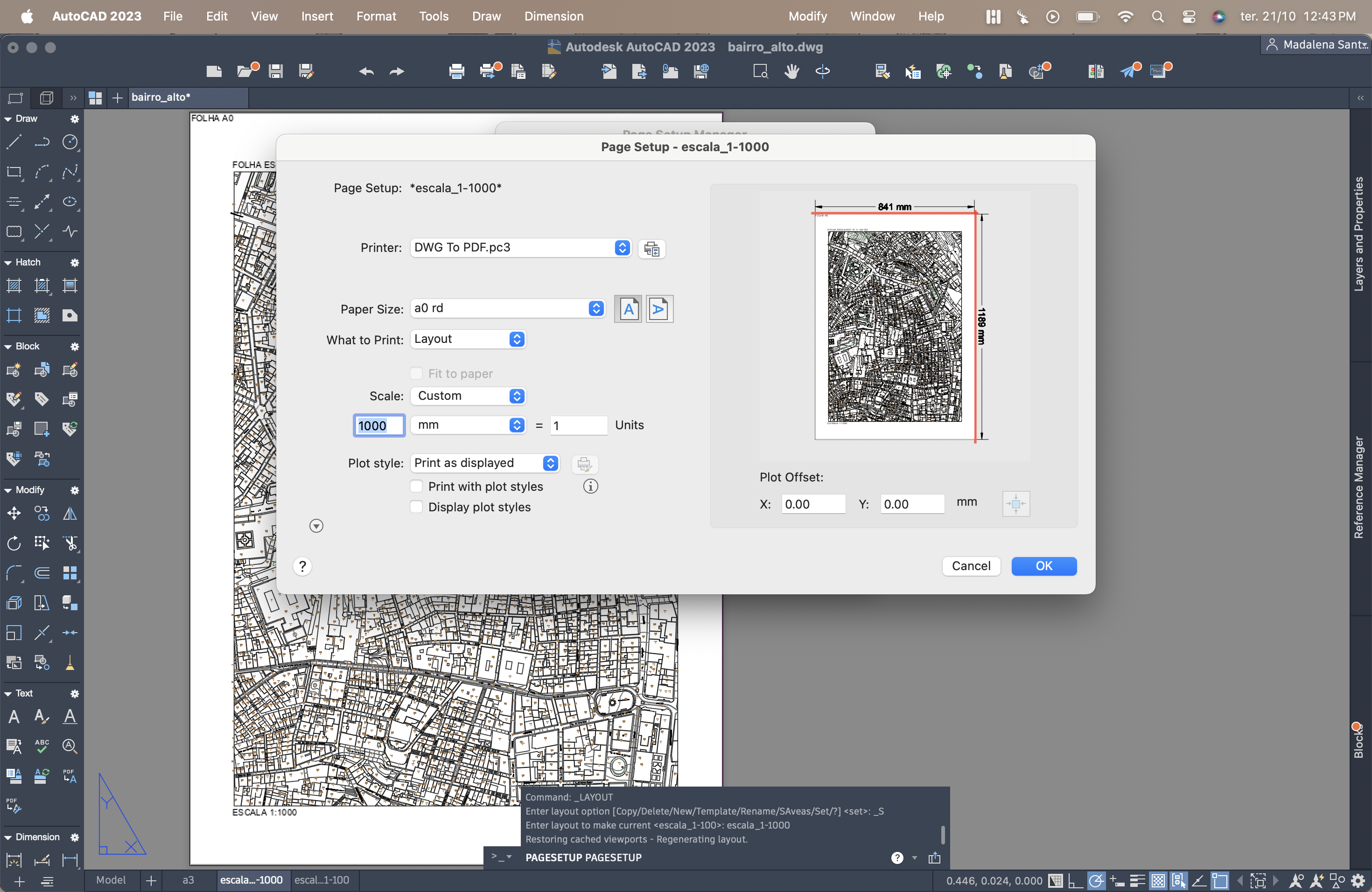

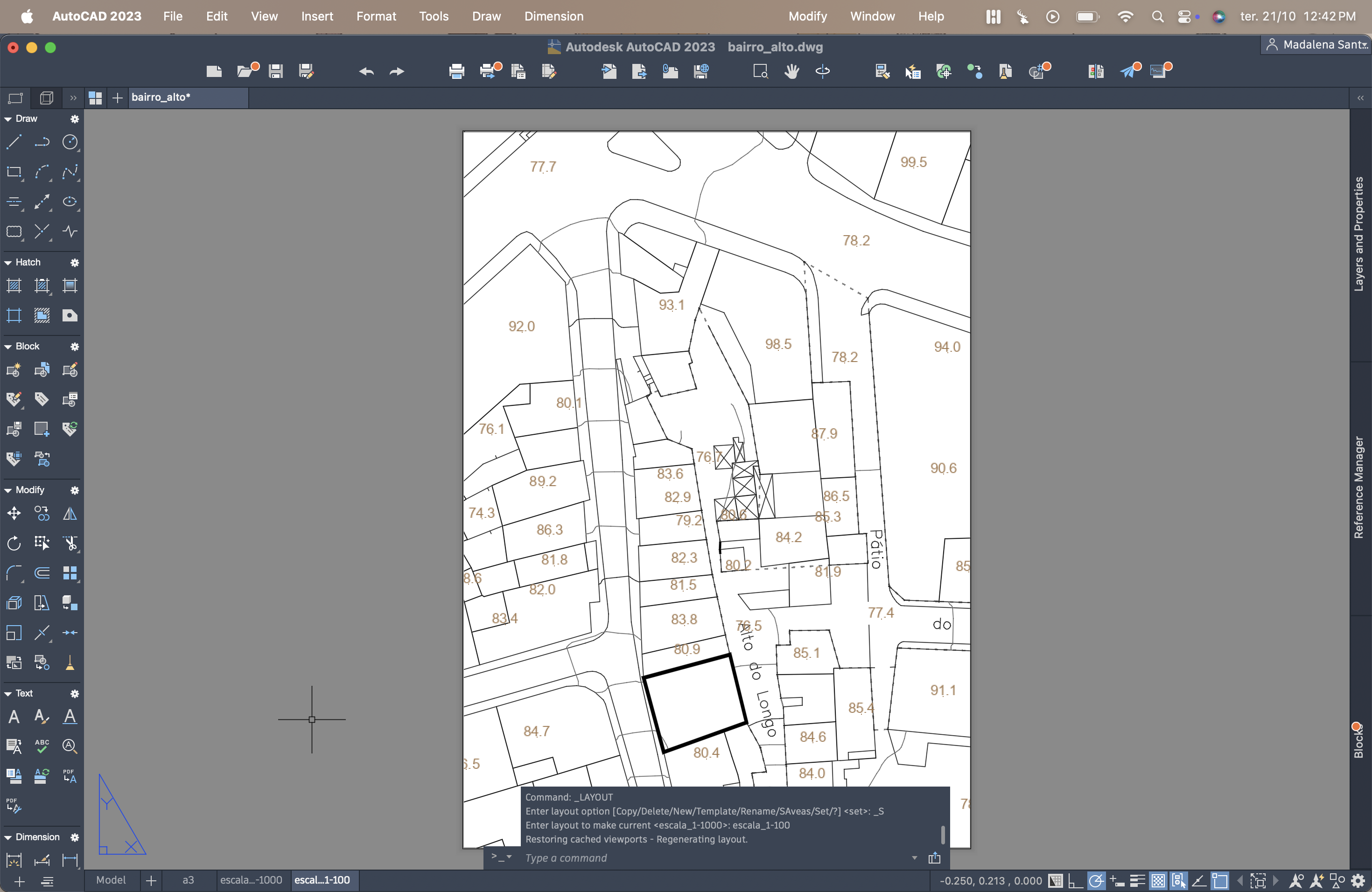

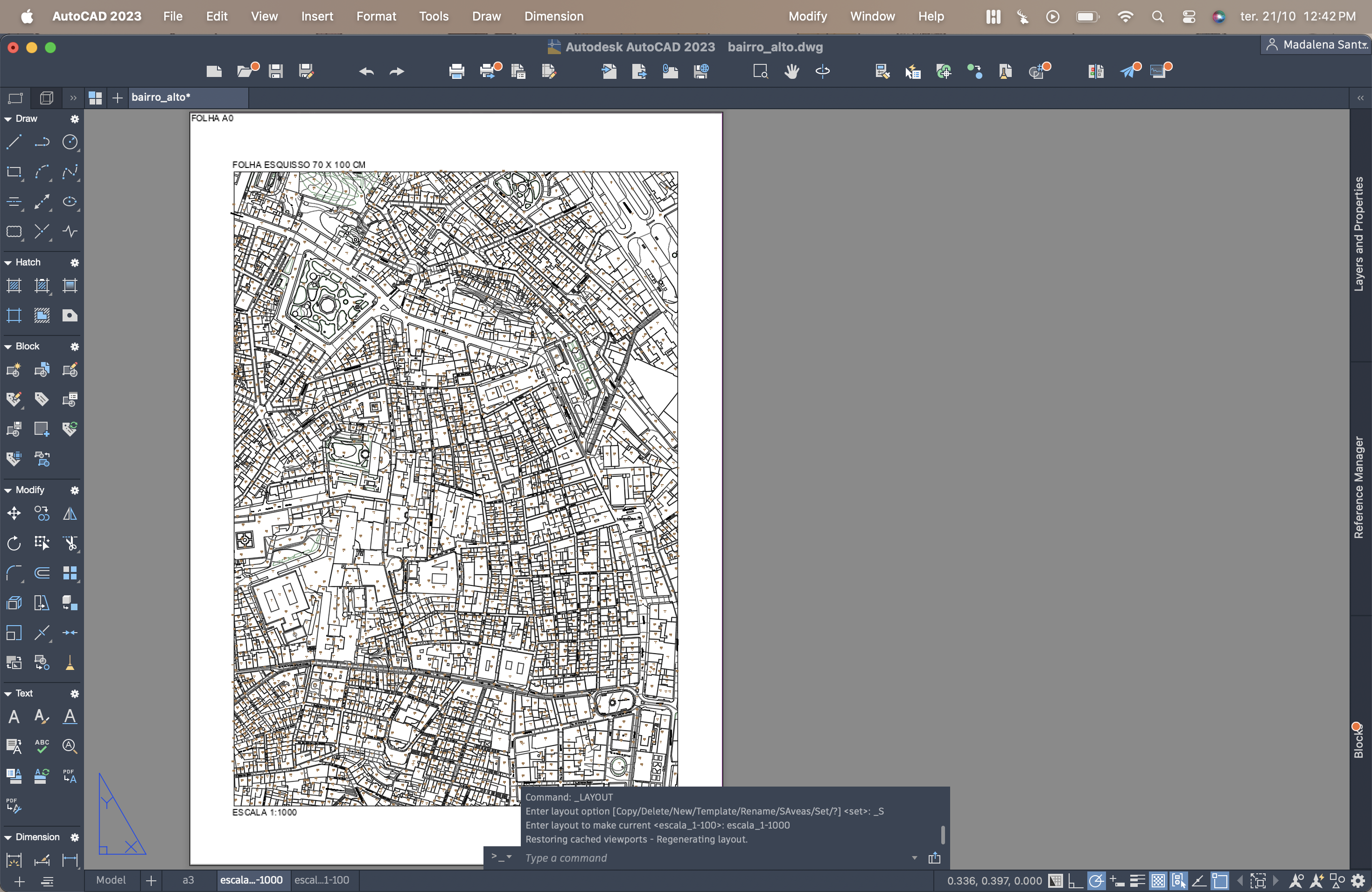

Com o comando PAGESETUP, a folha de layout foi alterada para o tamanho A0. Seguindo-se o dimensionamento da planta para duas escalas, 1:1000 e 1:100.
Foi criado outro ficheiro, com o objetivo de iniciar o estudo da planta e cortes da Toyo Ito House, em Tóquio.
Com a ajuda do GIMP, foi alterado o formato da imagem usada para o estudo, alterando para JPG/JPEG.
Já no AutoCAD, uso do comando IMAGEATTACH para inserir a imagem. Criação de novas layers ("imagem", "aux") e definição correta de escala e a posição da imagem de referência.
Novo layout, com PAGESETUP, alteração para o formato a4 e criação de uma nova layer ("janela") para, com o auxilio dos comandos MVIEW e ZOOM, abrir uma janela de visualização e ajustar a escala para 1:100.

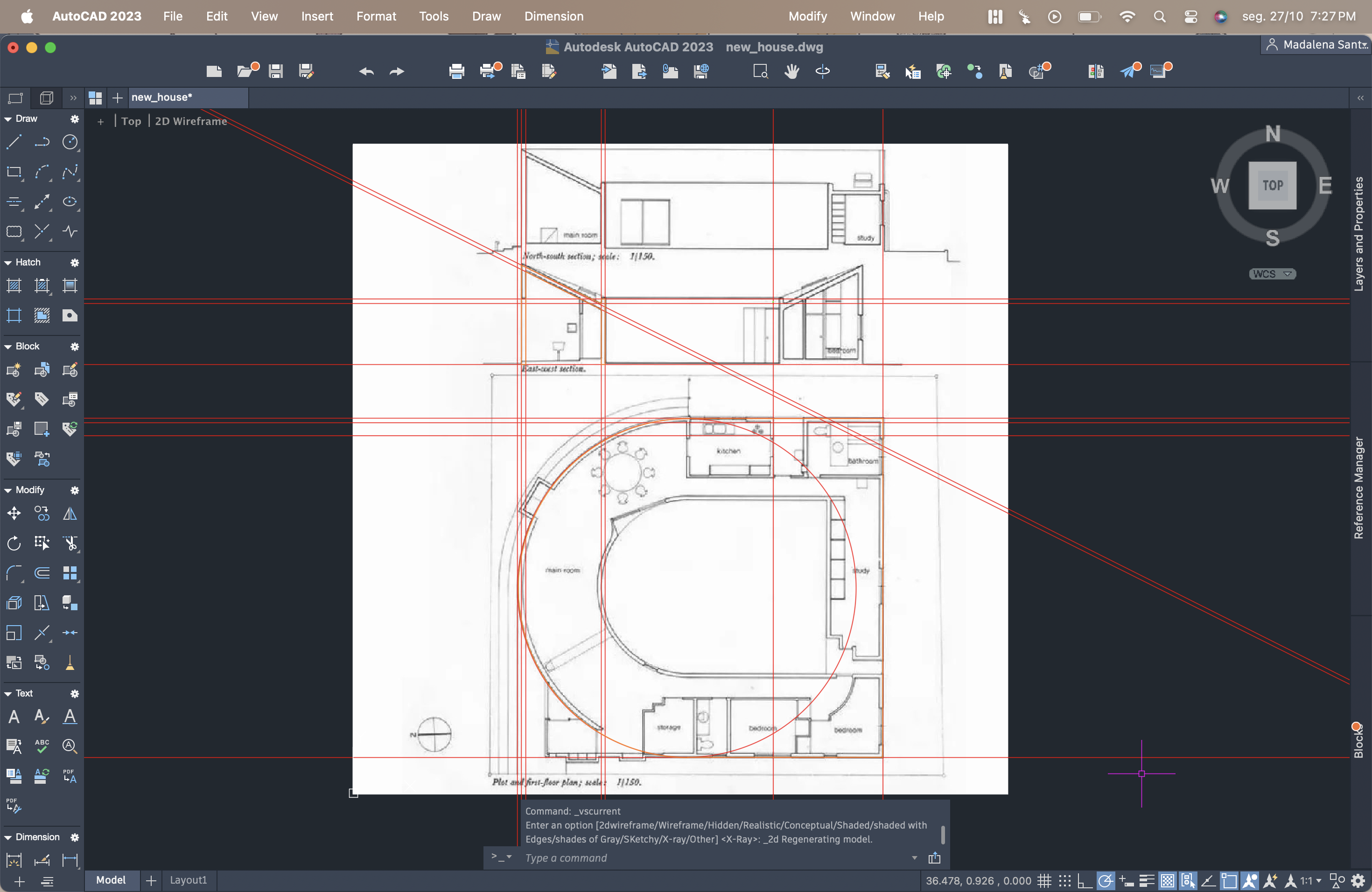

Criadas mais uma ayer ("aux") e, com o comando XLINE, foram traçadas linhas de referência (horizontais e verticais) para estruturar o desenho e, com CIRCLE (3p) e PLINE, foram definidos os contornos e tangências das paredes.

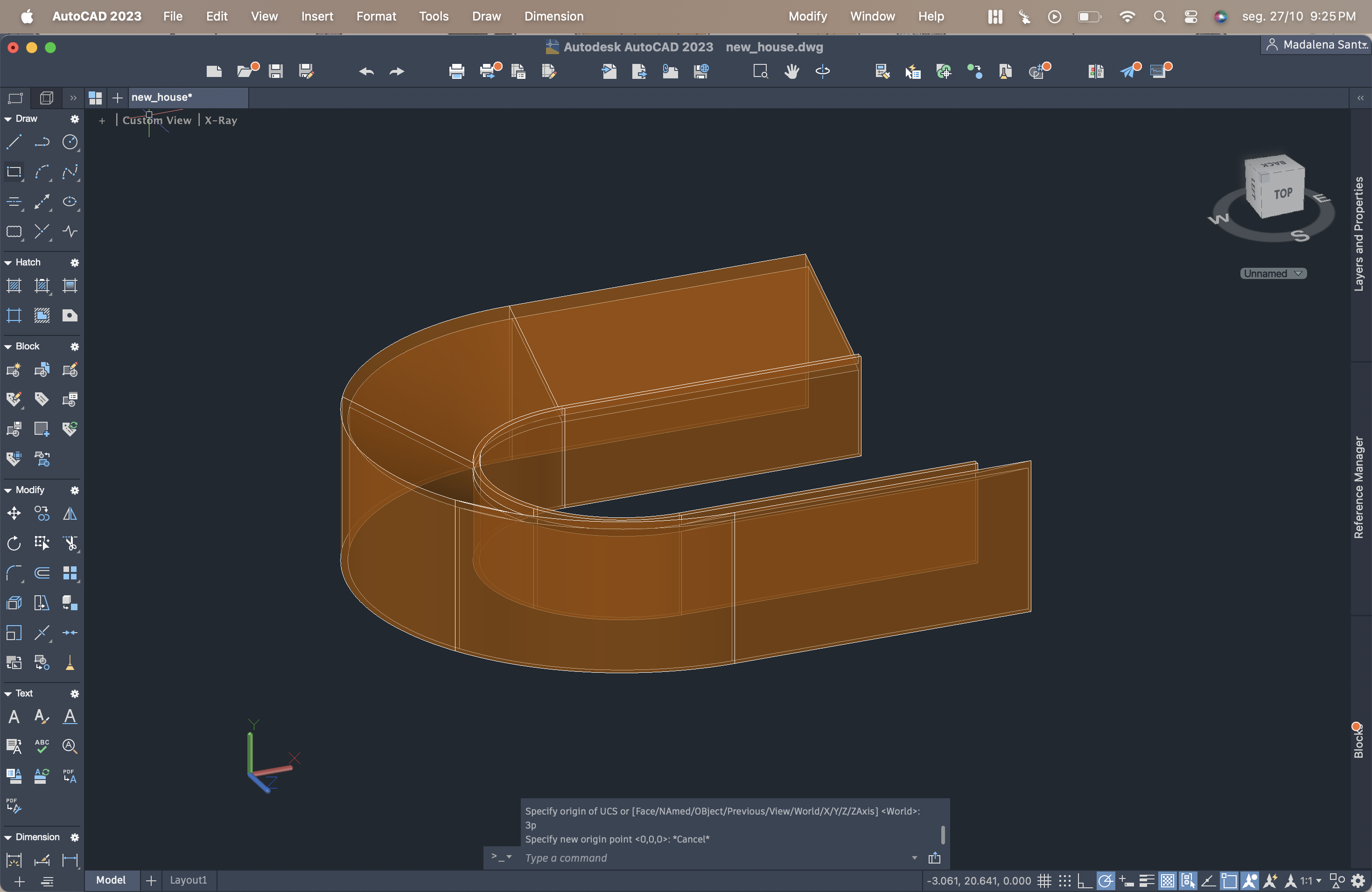

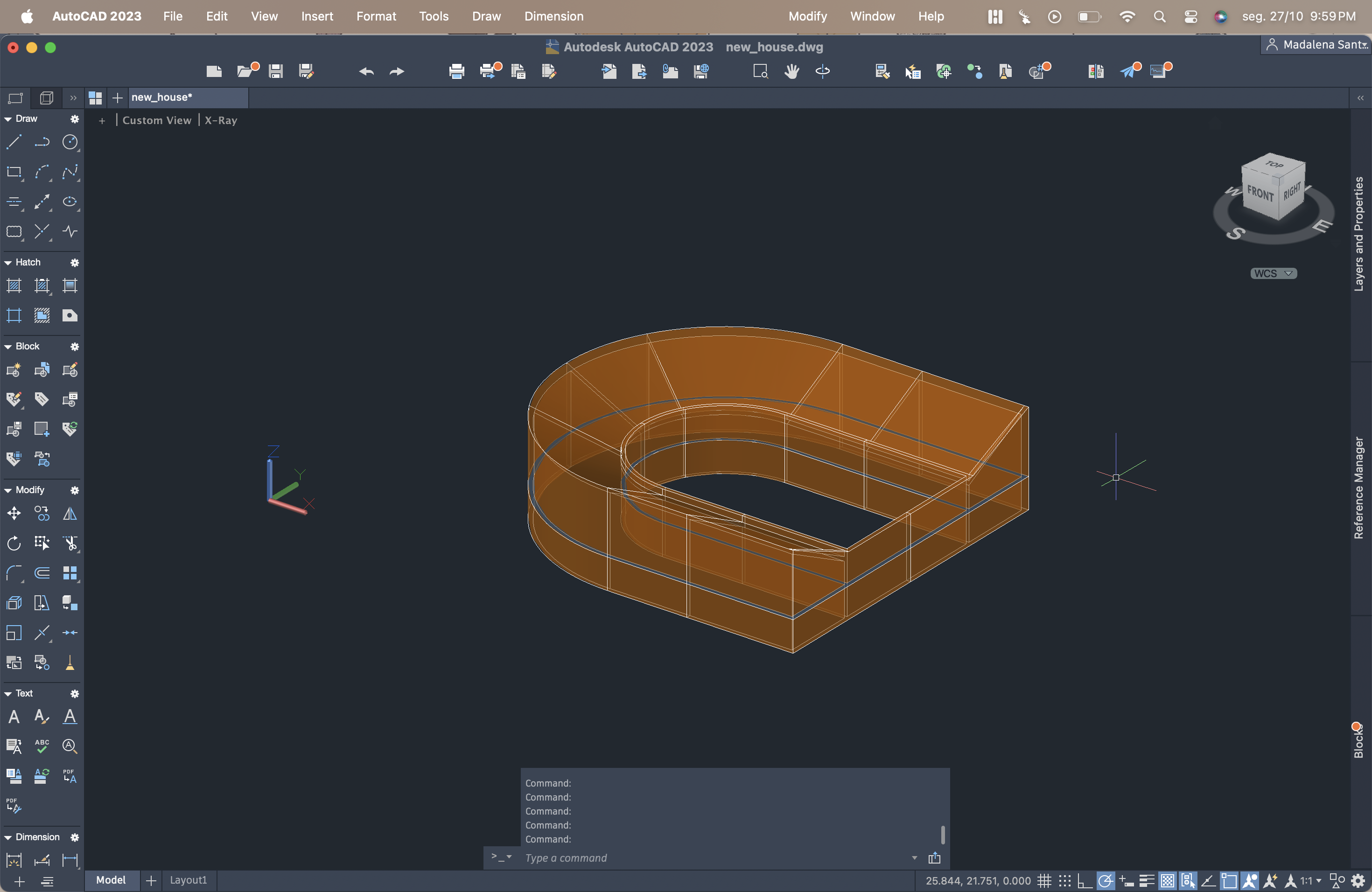

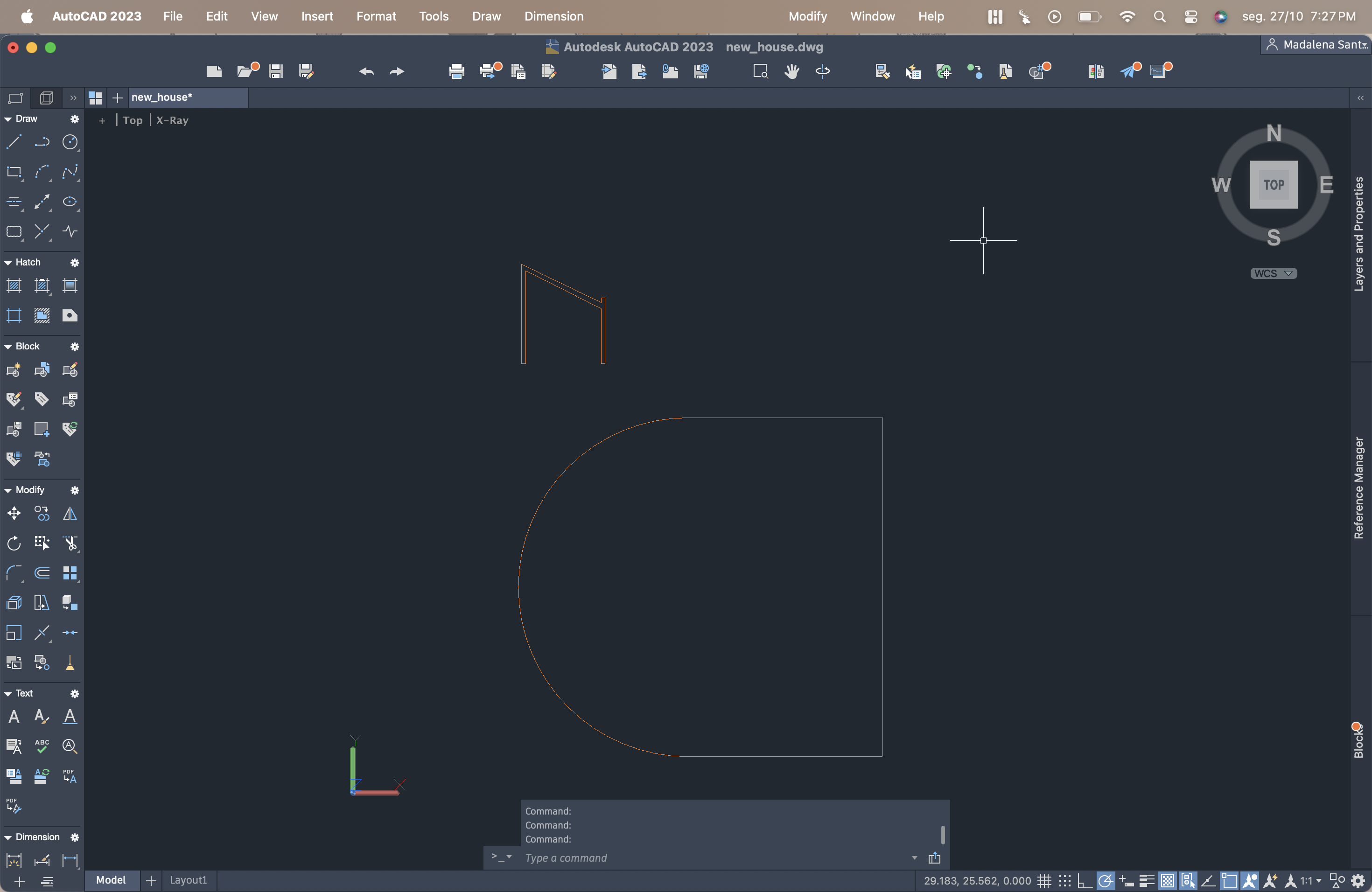

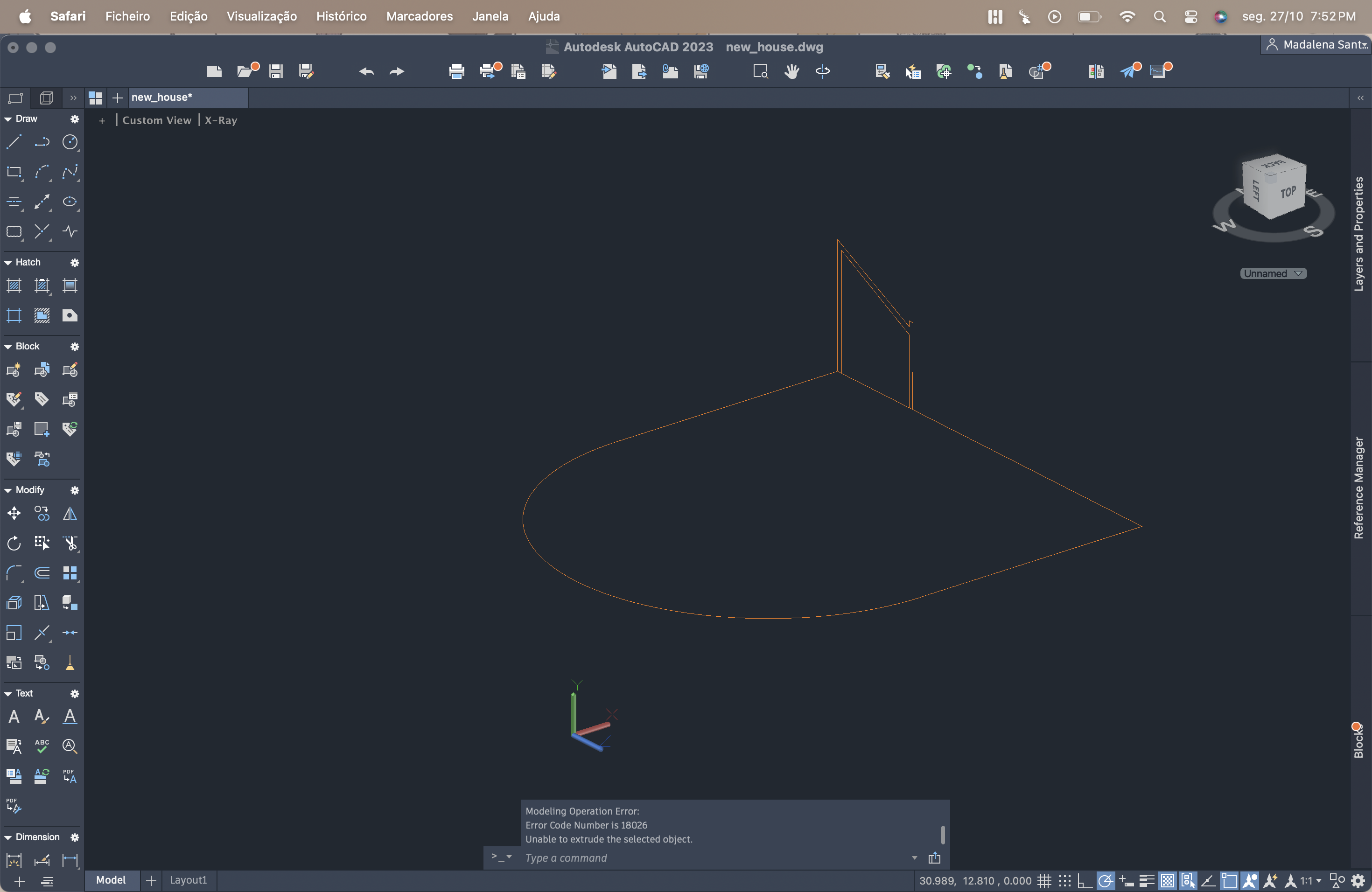

Criação da layer "paredes" e unificaçãodos contornos com PLINE, ocultando as layers auxiliares ("aux", "imagem"). Com MOVE, ROTATE e UCS, orientação dos elementos no espaço e utilização dos comandos EXTRUDE e UNION para gerar o volume das paredes.
Por fim, representação de dois cortes, com a criação de duas novas layers ("corte_l", "corte_t"), foi usado o comando SECTION para criar os cortes nos planos ZX e YZ, conforme as linhas de referência definidas com XLINE.
