Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Santos
Semana 06
Conclusão do trabalho anterior.

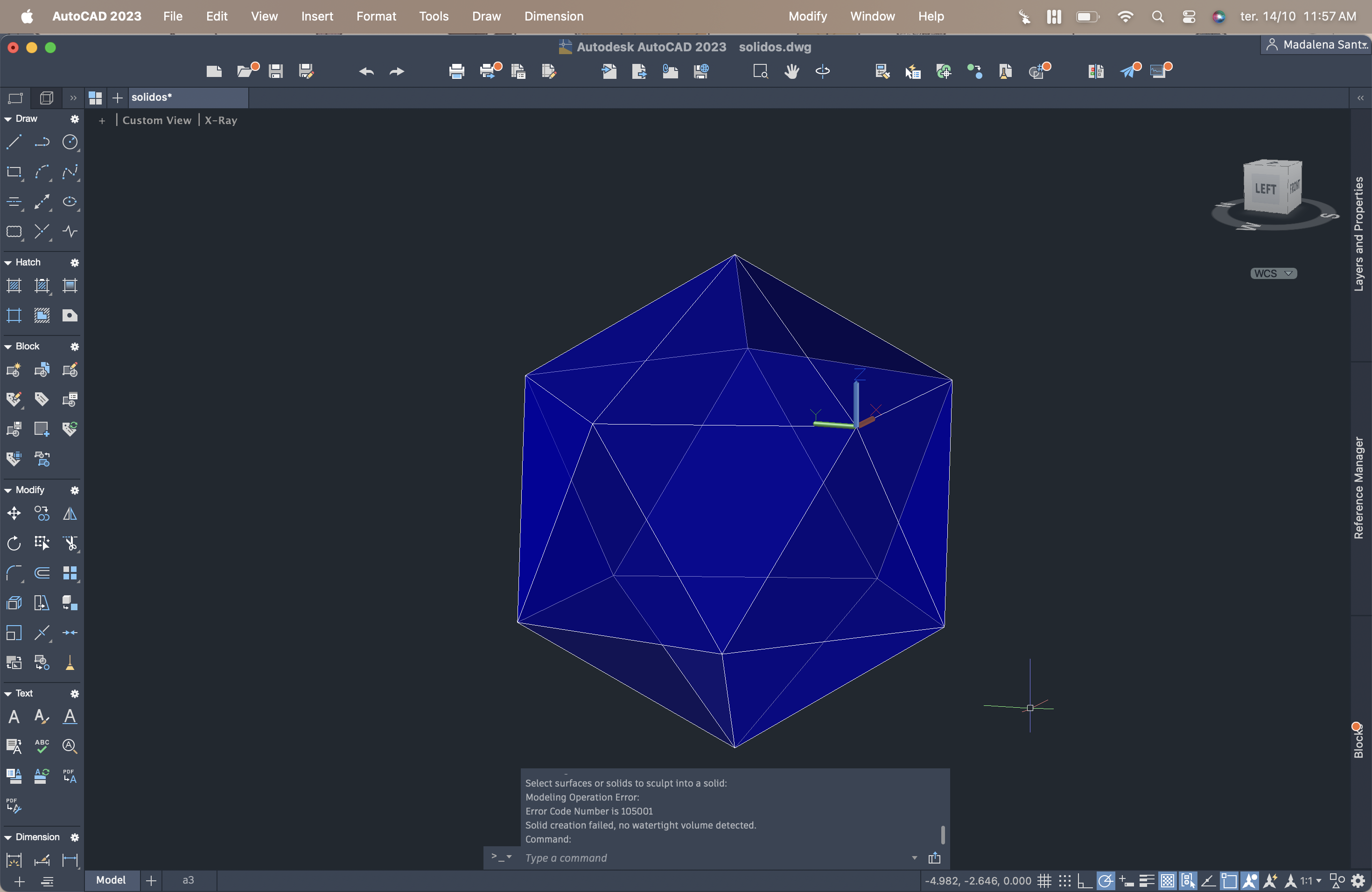

Conclusão da construção do icosaedro, com recurso aos comandos UCS (selecionando 3 pontos), ERASE e SURFSCULPT.
Criação de um novo ficheiro. Inicio do estudo das secções cónicas, criando cinco novas LAYERS: conicas, parabola, elipse, circulo e hiperbola.

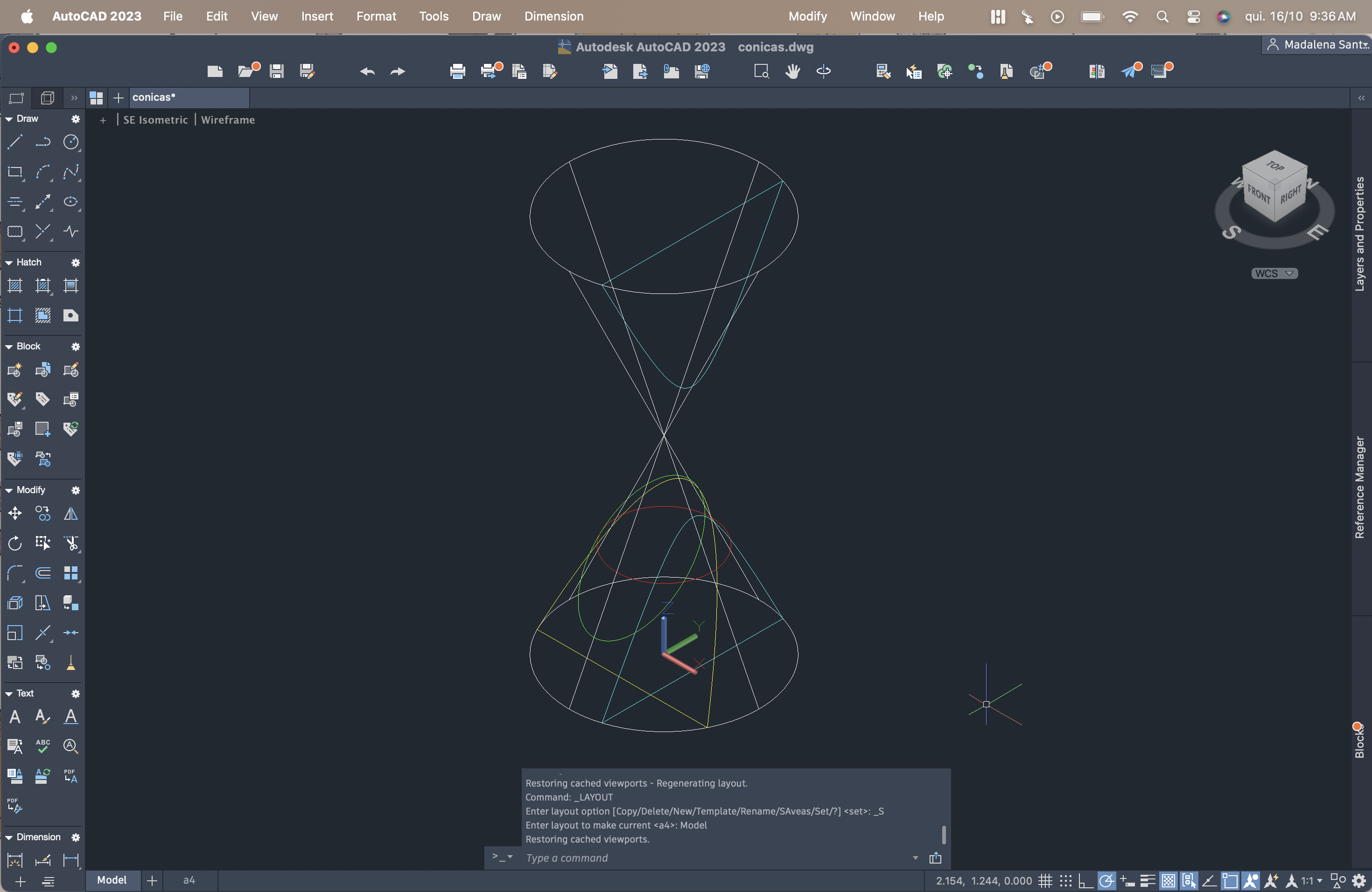

Prosseguimos com a construção de dois cones com recurso aos comandos CONE, alternando vistas com VPOINT e variando entre os estilos visuais 2D Wireframe e Shaded with Edges. O comando SECTION foi usado para cortar os cones e obter diferentes curvas.

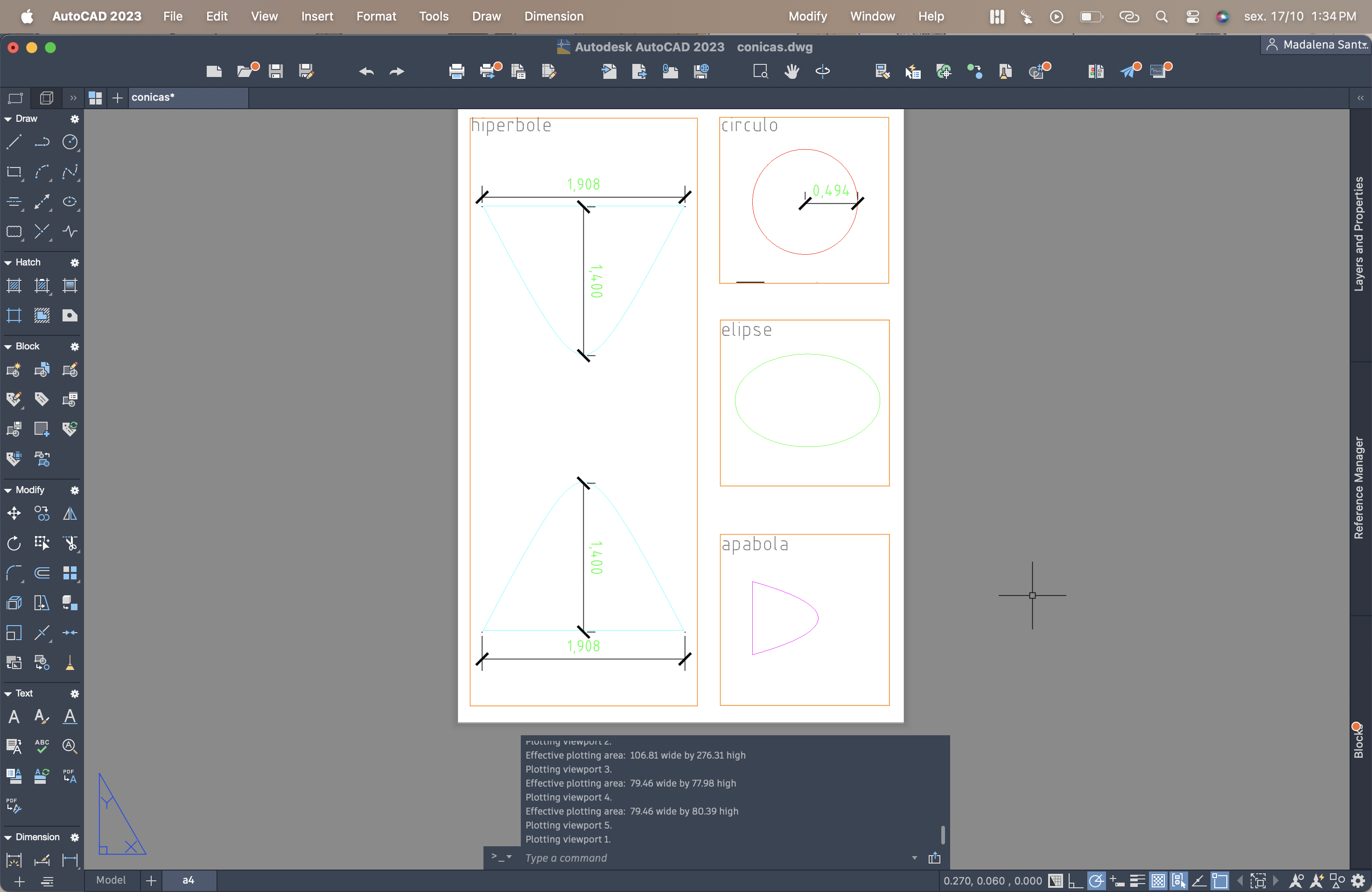

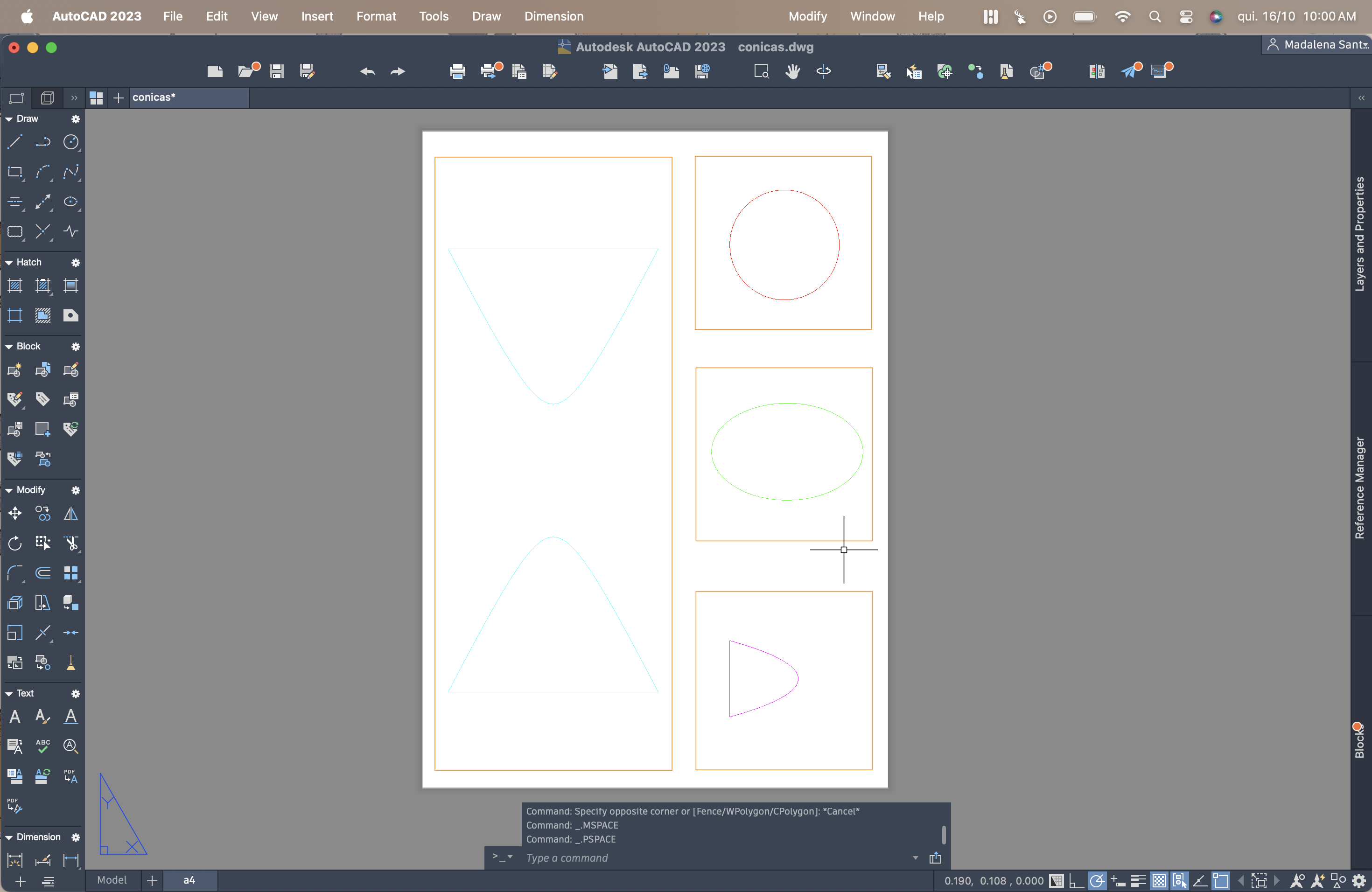

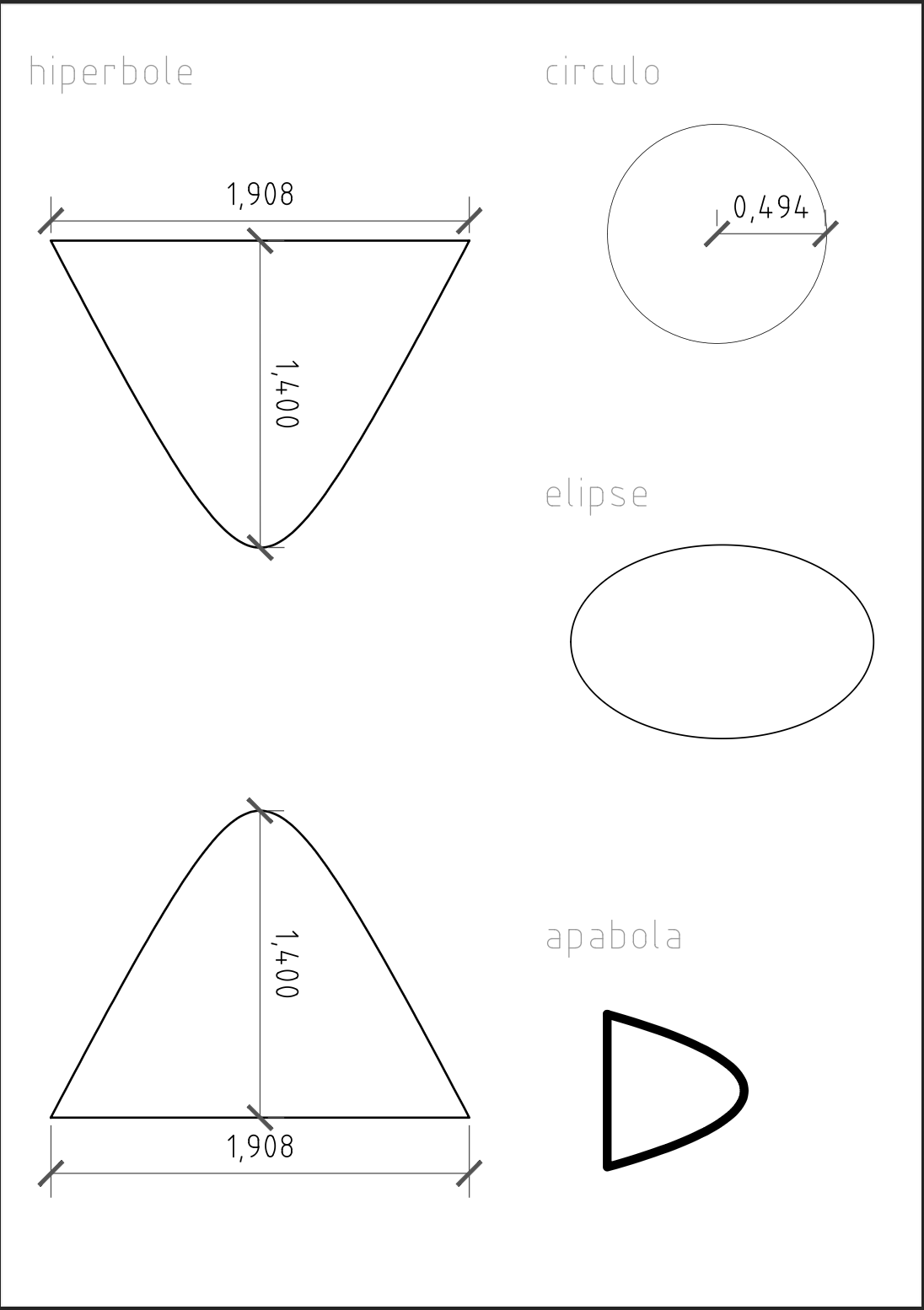

Com o apoio do OSNAP (quadrant, node), XLINE, UCS, LAYER e ERASE, definimos planos de corte, foram ajustadas posições e eleminadas linhas auxiliares. Foram também aplicados os comandos PAGESETUP, MVIEW, PLAN, VPFREEZE e COPY para preparar o layout e controlar a visibilidade das figuras nas janelas de impressão. Criação de legendas para os nomes e alturas das secções, através das ferramentas já usadas, DIMSTYLE e DIM.

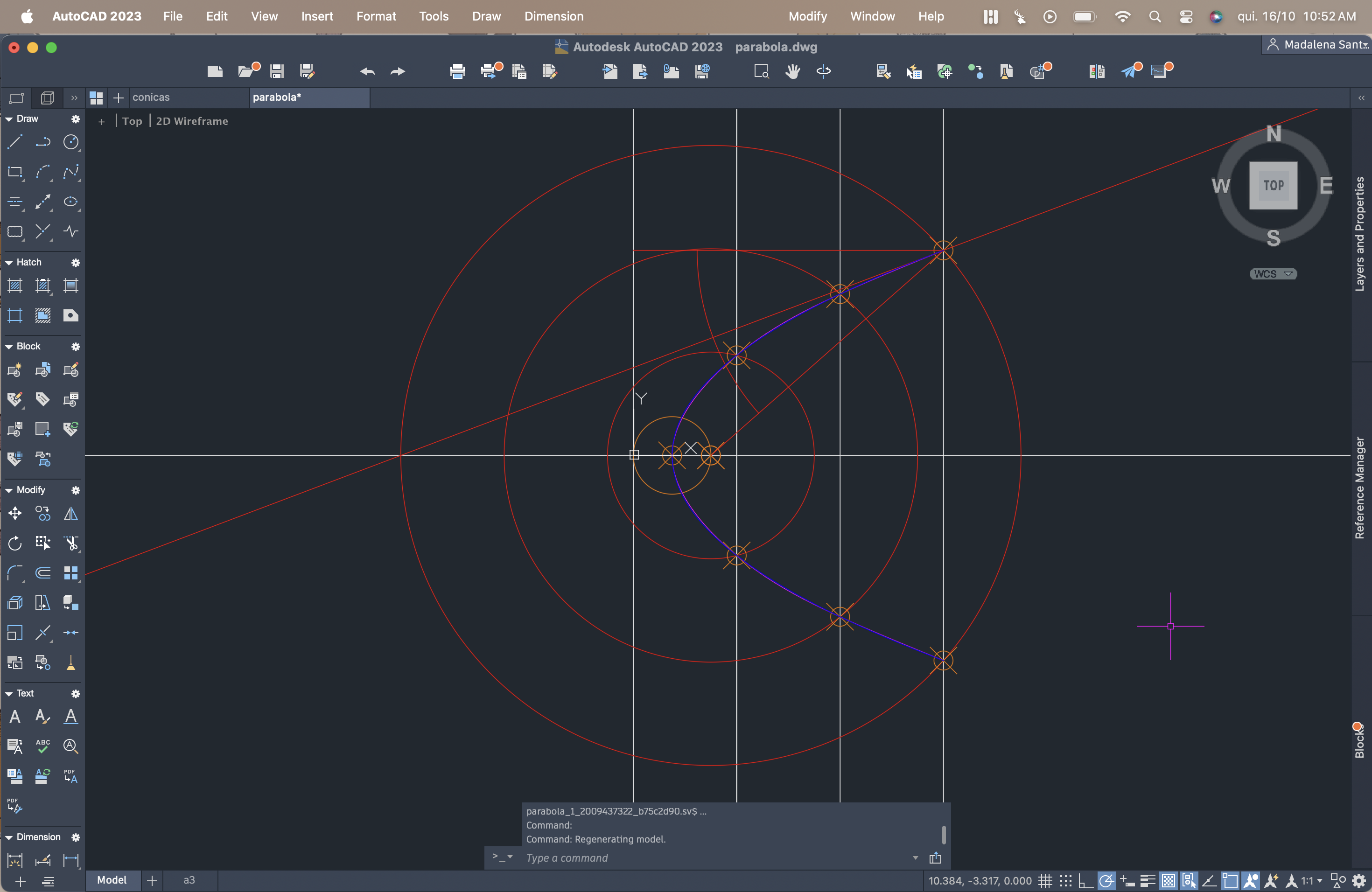

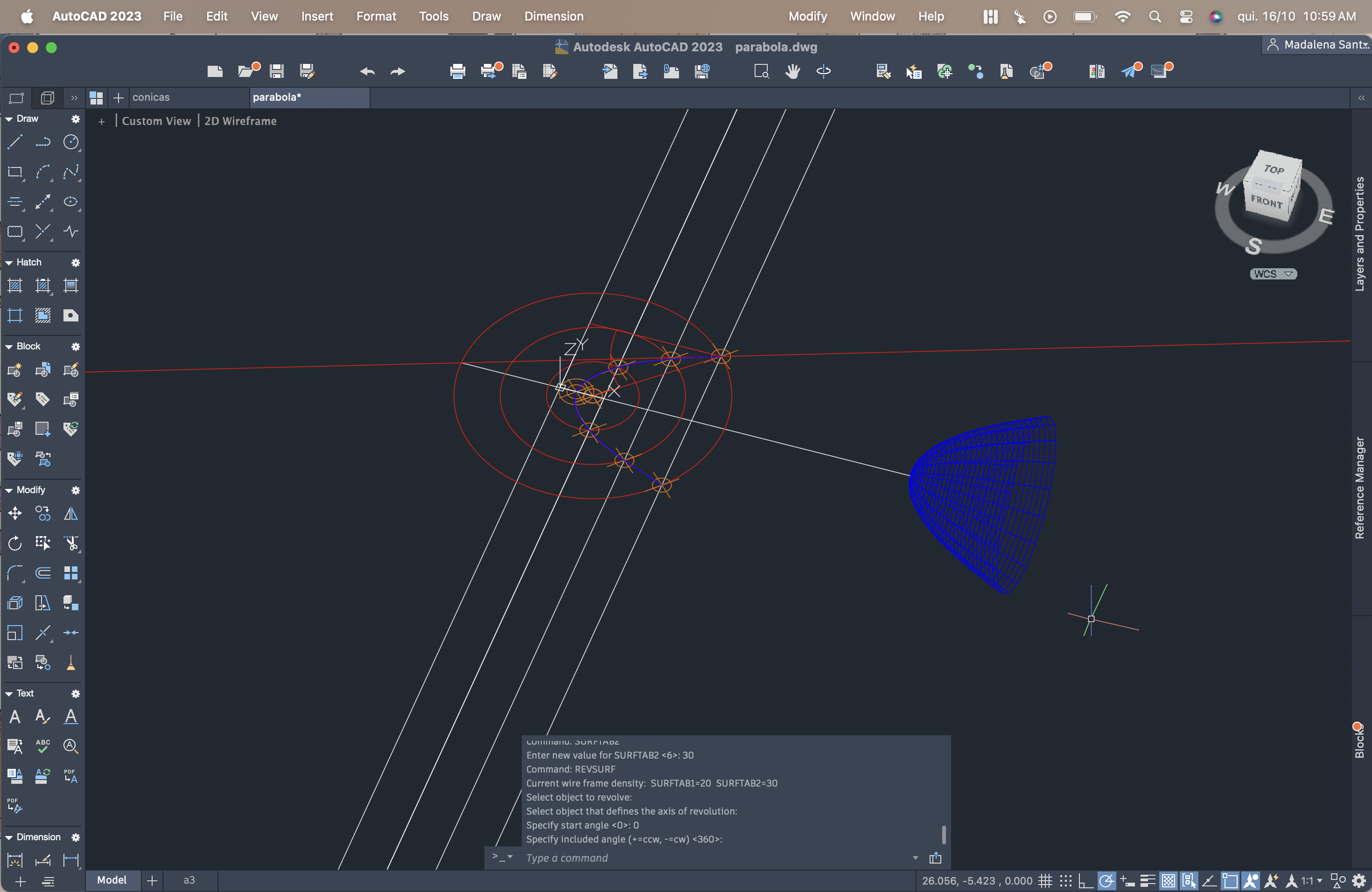

Ainda foi criado um outro novo ficheiro dedicado à parábola, foram criadas LAYERS (aux, eixo_dir_f, pontos, parabola_a, parabola_b) e foram explorados os comandos POINT, DDPTYPE, OFFSET, CIRCLE, SPLINE, TRIM e SURFTAB1/2 para definir as curvas. Terminando com o comando REVSURF, criando uma superfície de revolução da parábola em torno do eixo principal, concluindo assim a esploraçãodas cónicas em 3D.
