Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Santos
Semana 05
Foi iniciado um novo ficheiro no AutoCAD.
Para iniciar, foram criadas novas LAYERS, cada uma correspondente a um sólido diferente: cubo, tetraedro, octaedro, dodecaedro e icosaedro.

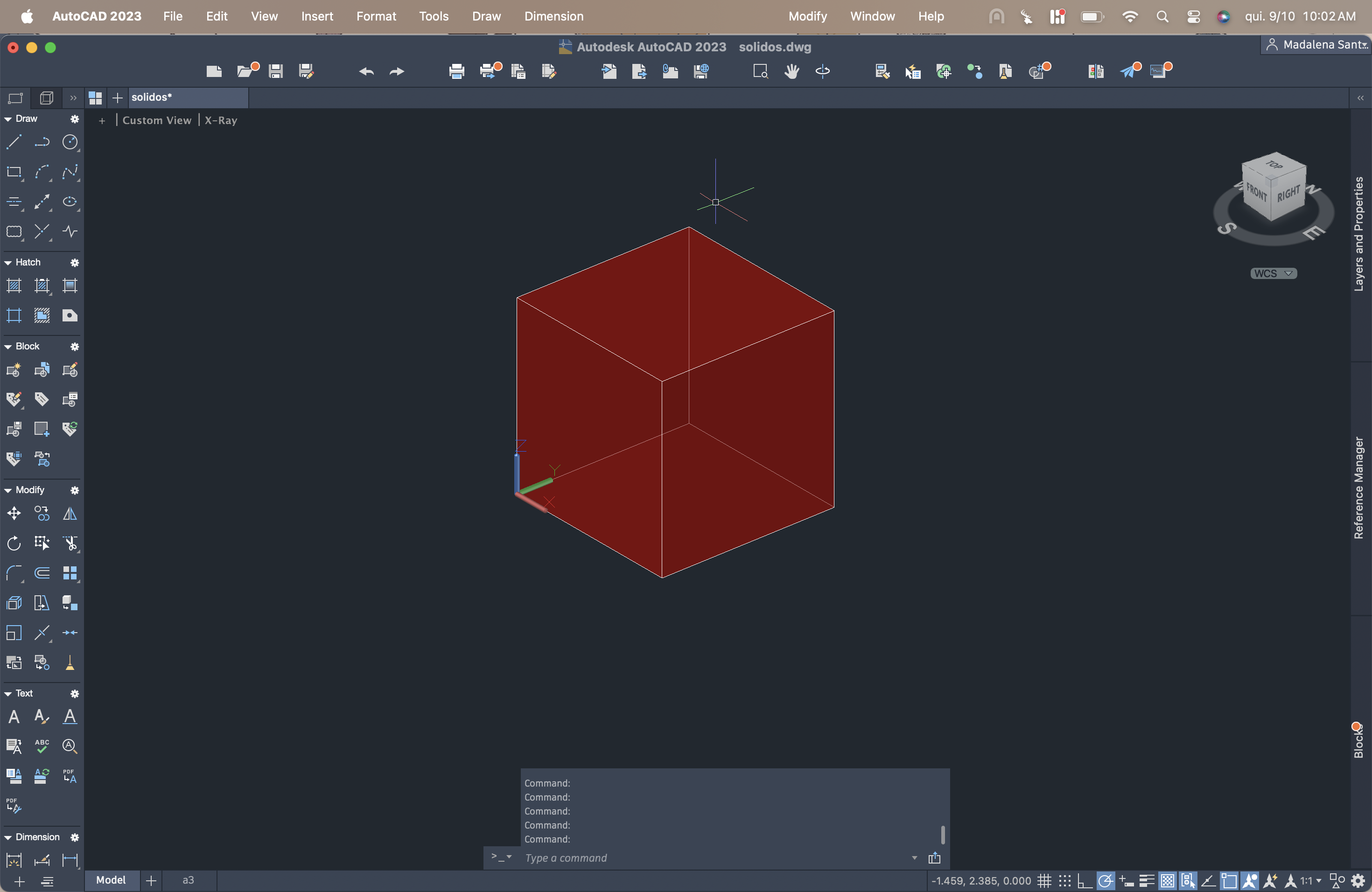

O cubo foi o primeiro sólido criado, aplicando os comandos REC e REGION para formar as faces, seguidos de COPY, UCS e ROTATE para ajustar a orientação e posicionamento no espaço 3D. O SURFSCULPT foi usado para unir superfícies e dar volume à figura.

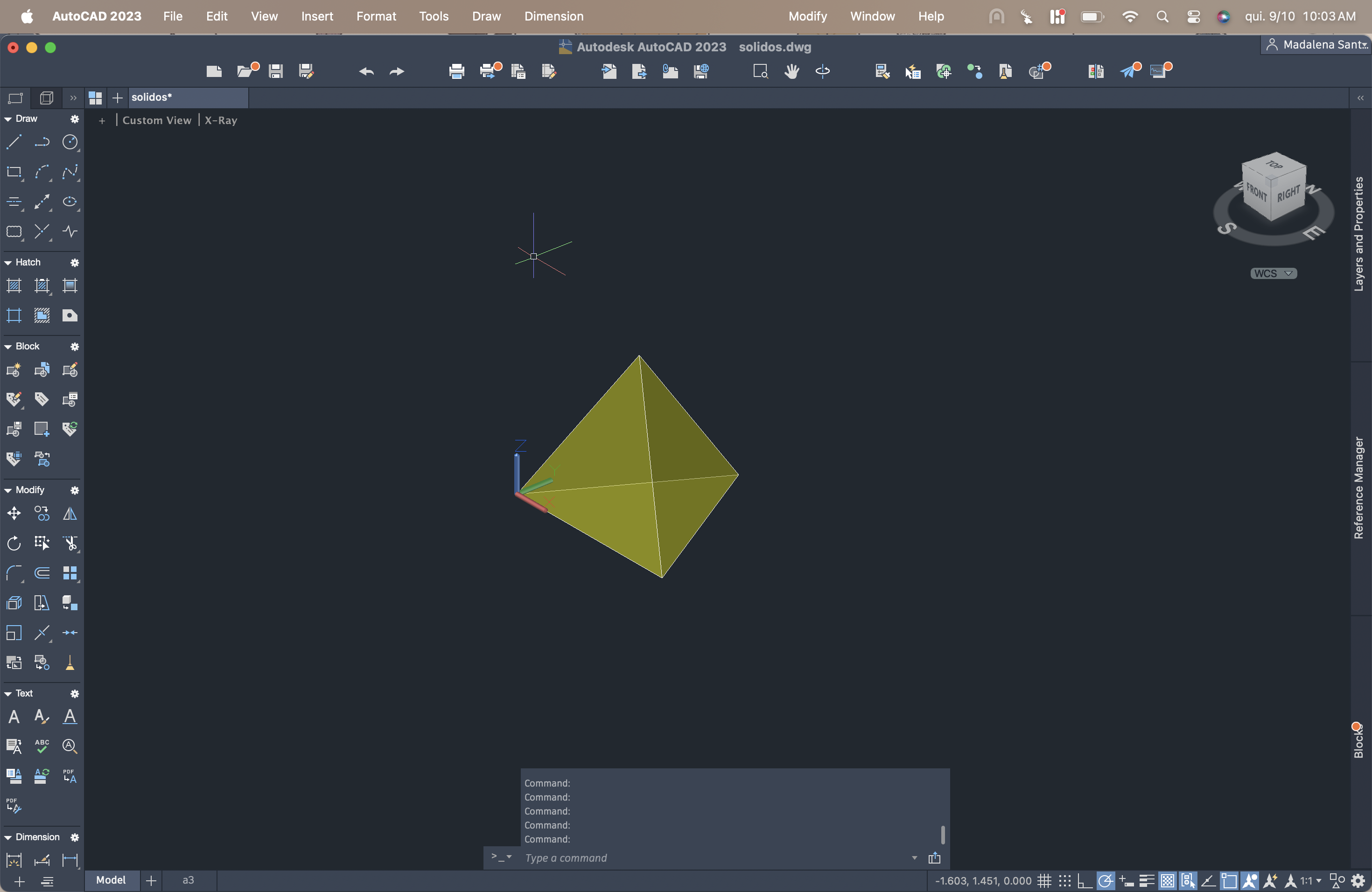

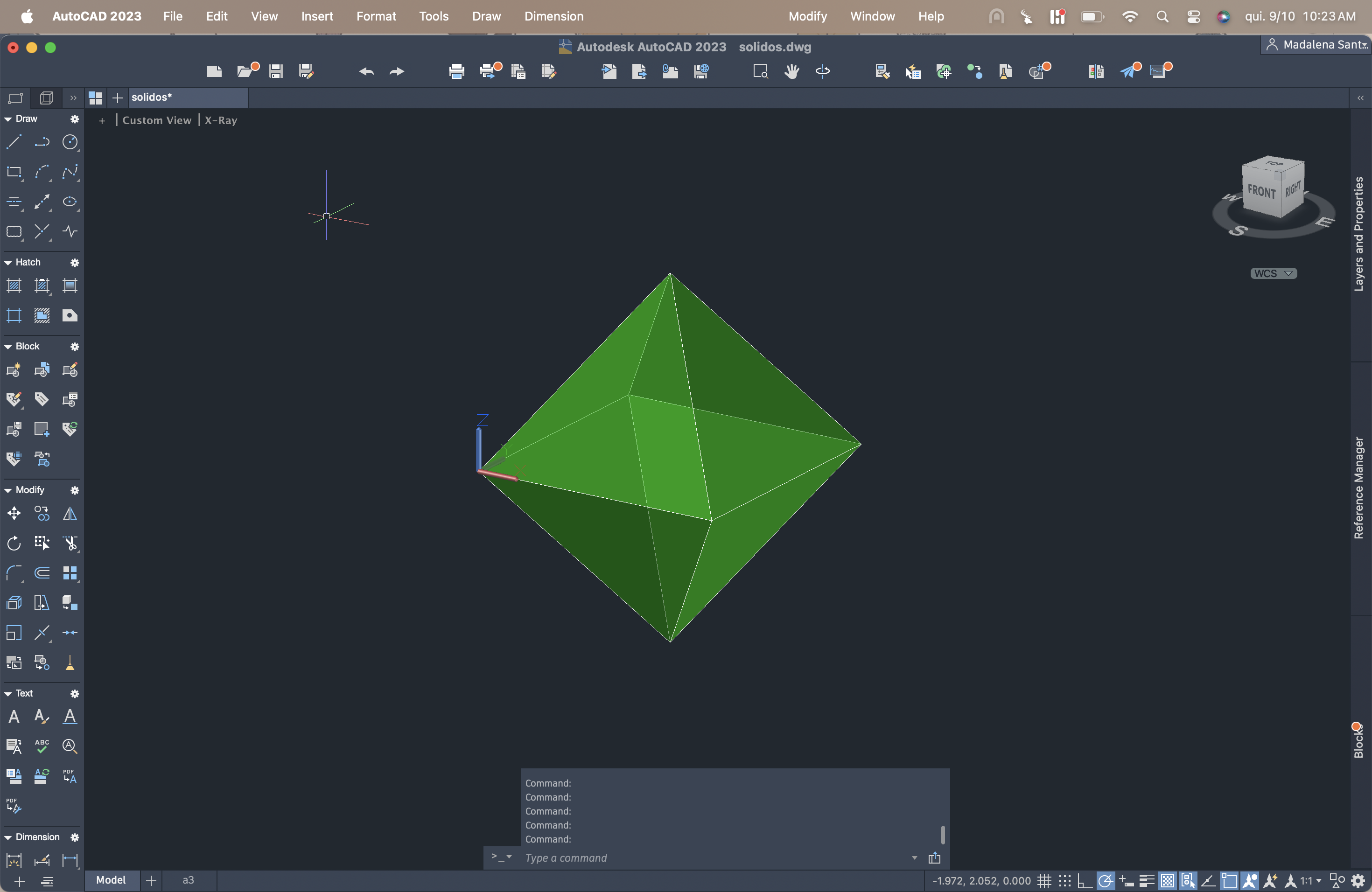

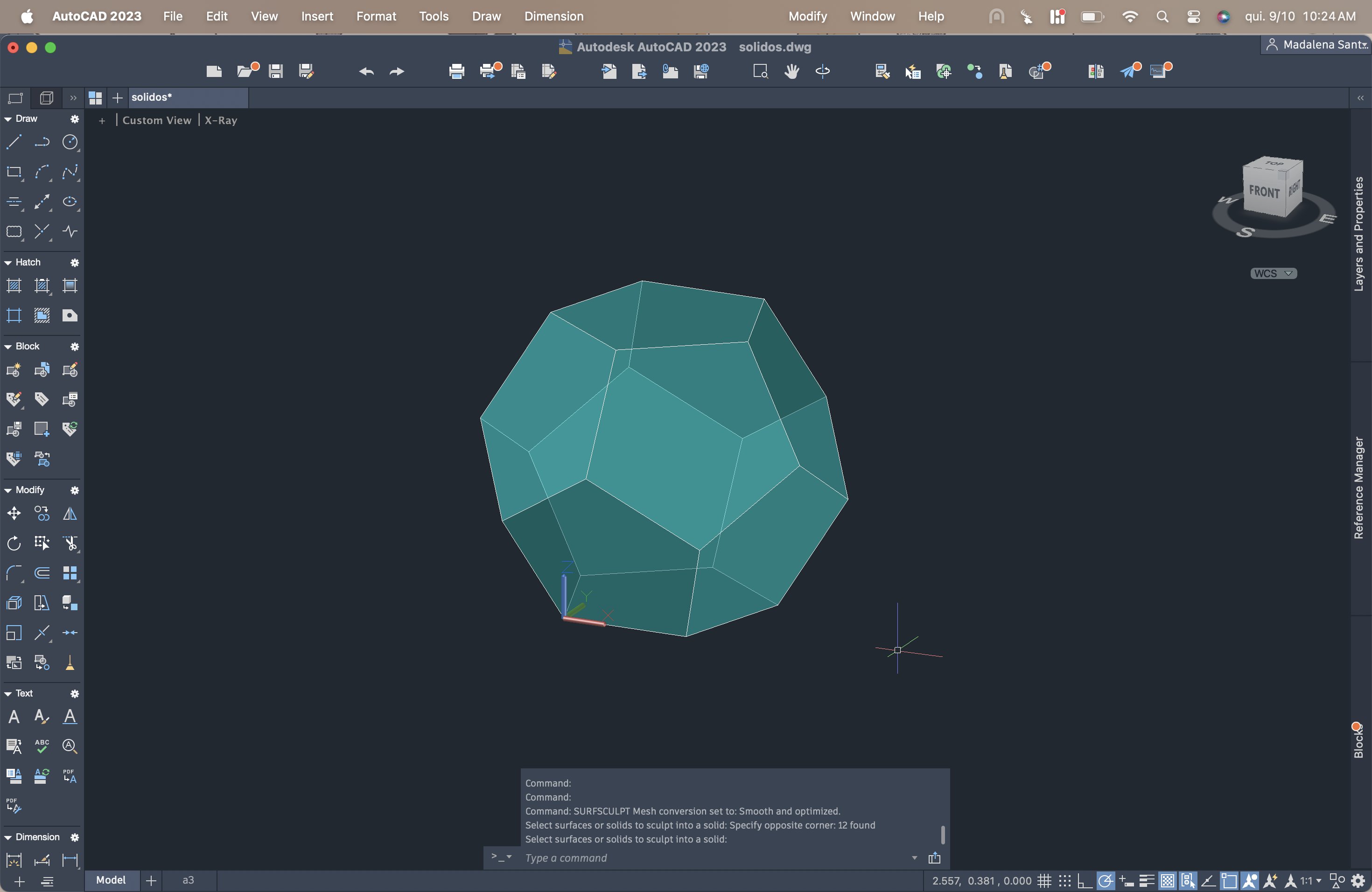

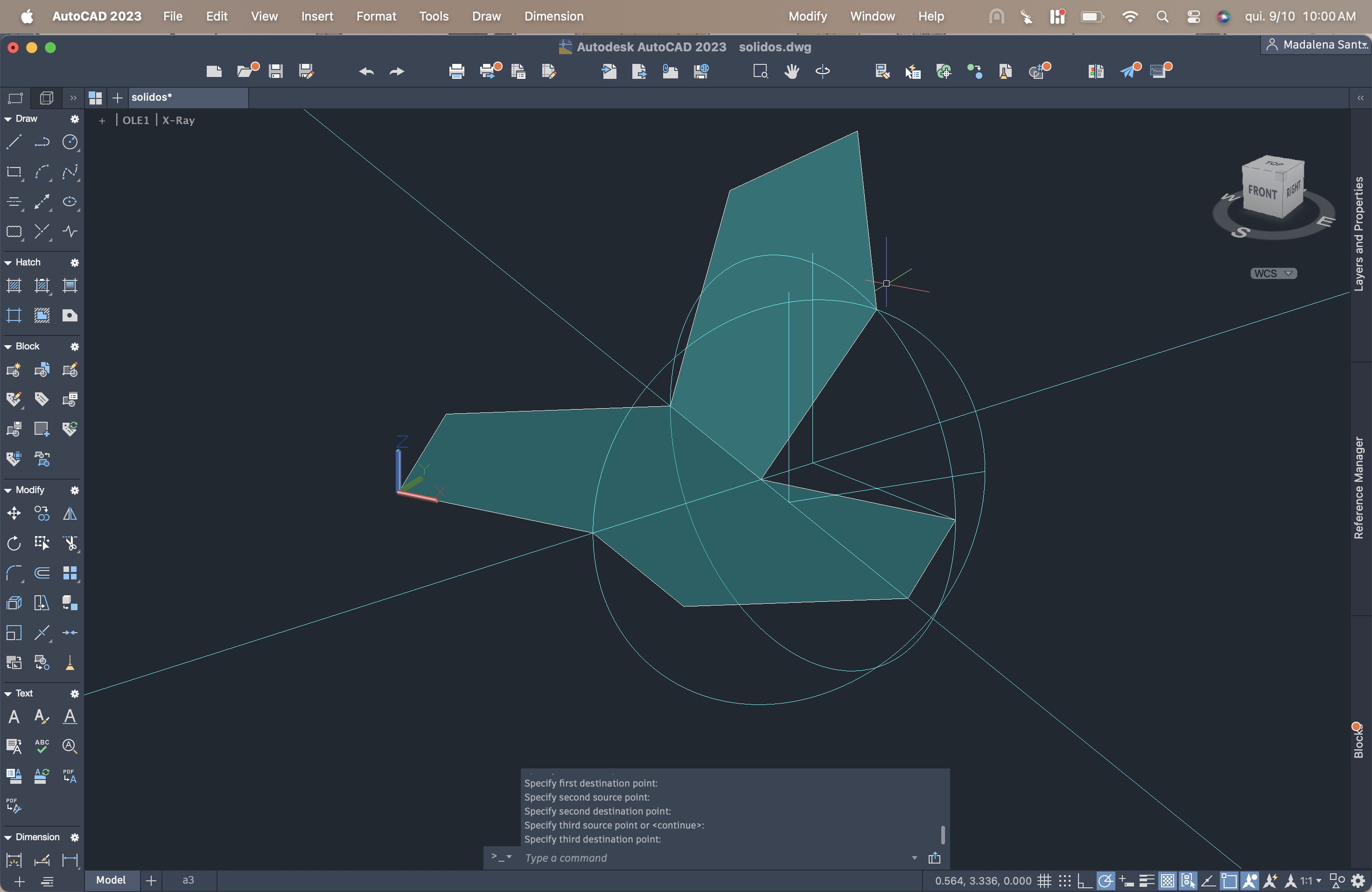

Prosseguimos com a construção dos restantes sólidos, recorrendo a ferramentas como POLYGON, LINE, CIRCLE, MIRROR, MOVE, ERASE, 3DPOLY, ARRAYCLASSIC (polar array,...) e ALIGN, além do OSNAP, que facilitou a precisão das interseções.
Também foi explorada a utilização do UCS para redefinir planos de trabalho.
Entre cada criação dos sólidos, nas LAYERS, era pedido para fazer o comando freeze na figura acabada de criar, para não atrapalhar na criação do noco sólido.

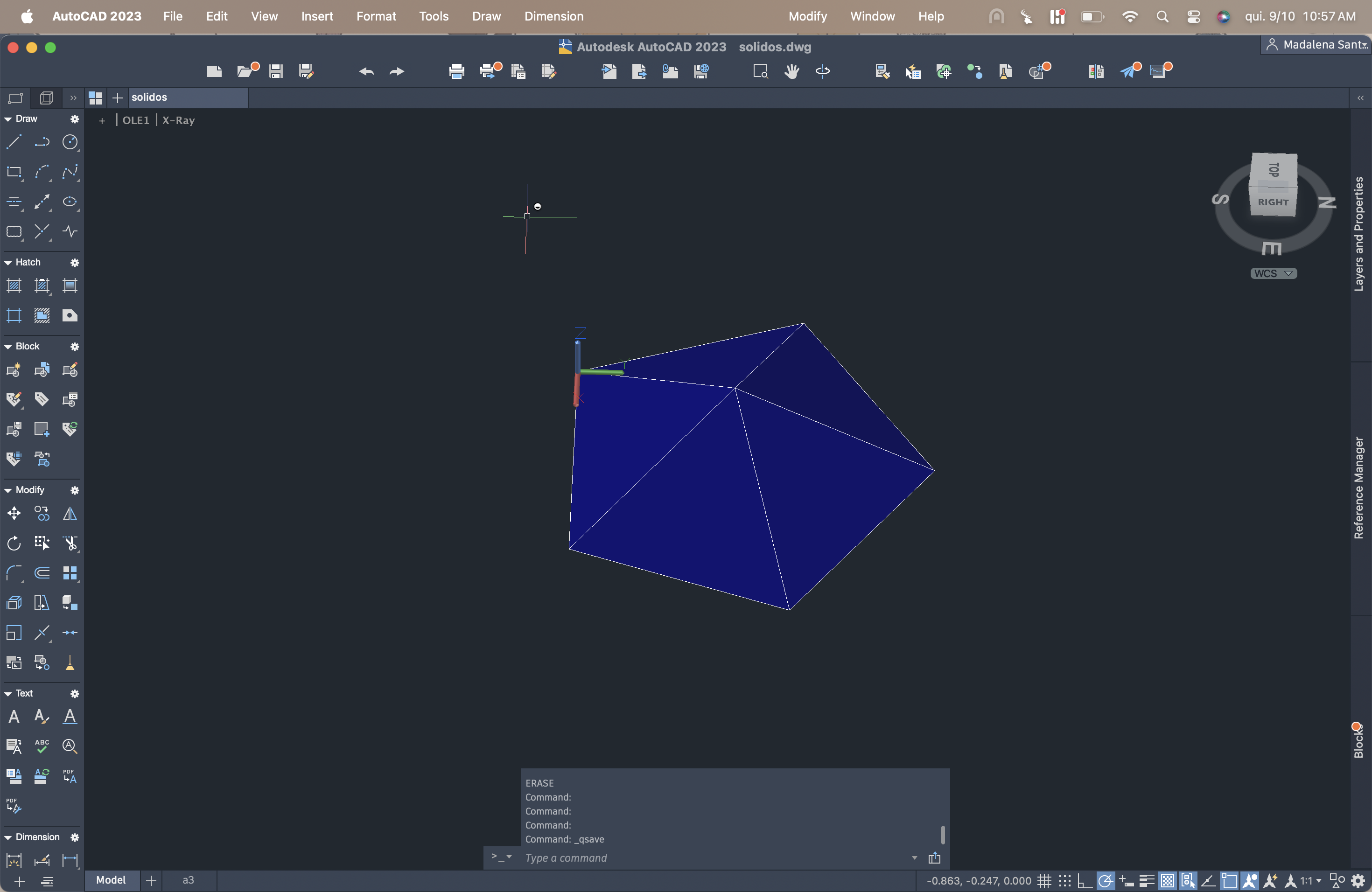

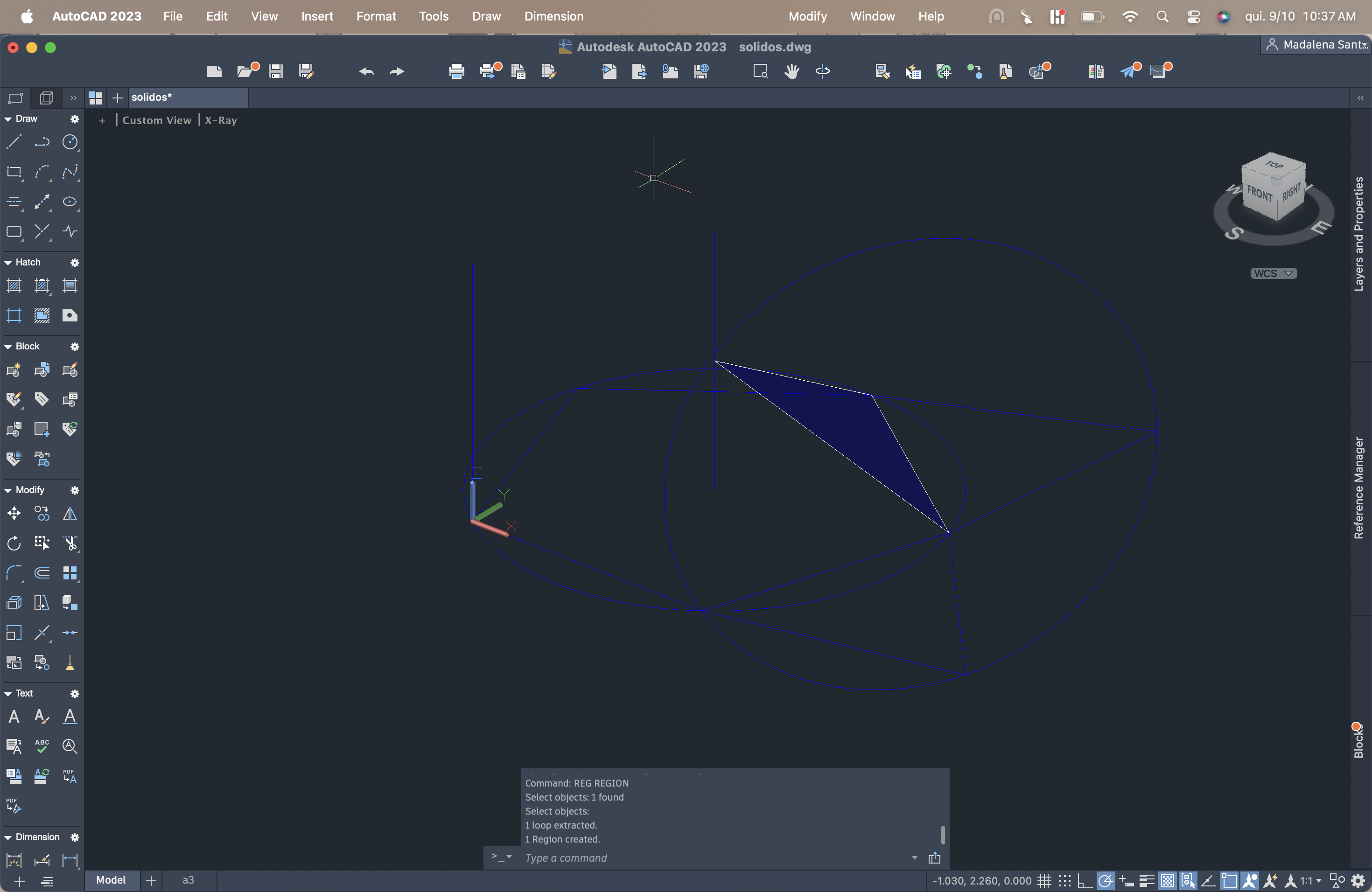

Todos os sólidos foram finalizados exceto o icosaedro que será terminado na próxima aula.
