Conclusão do trabalho iniciado nas aulas anteriores no AutoCAD.

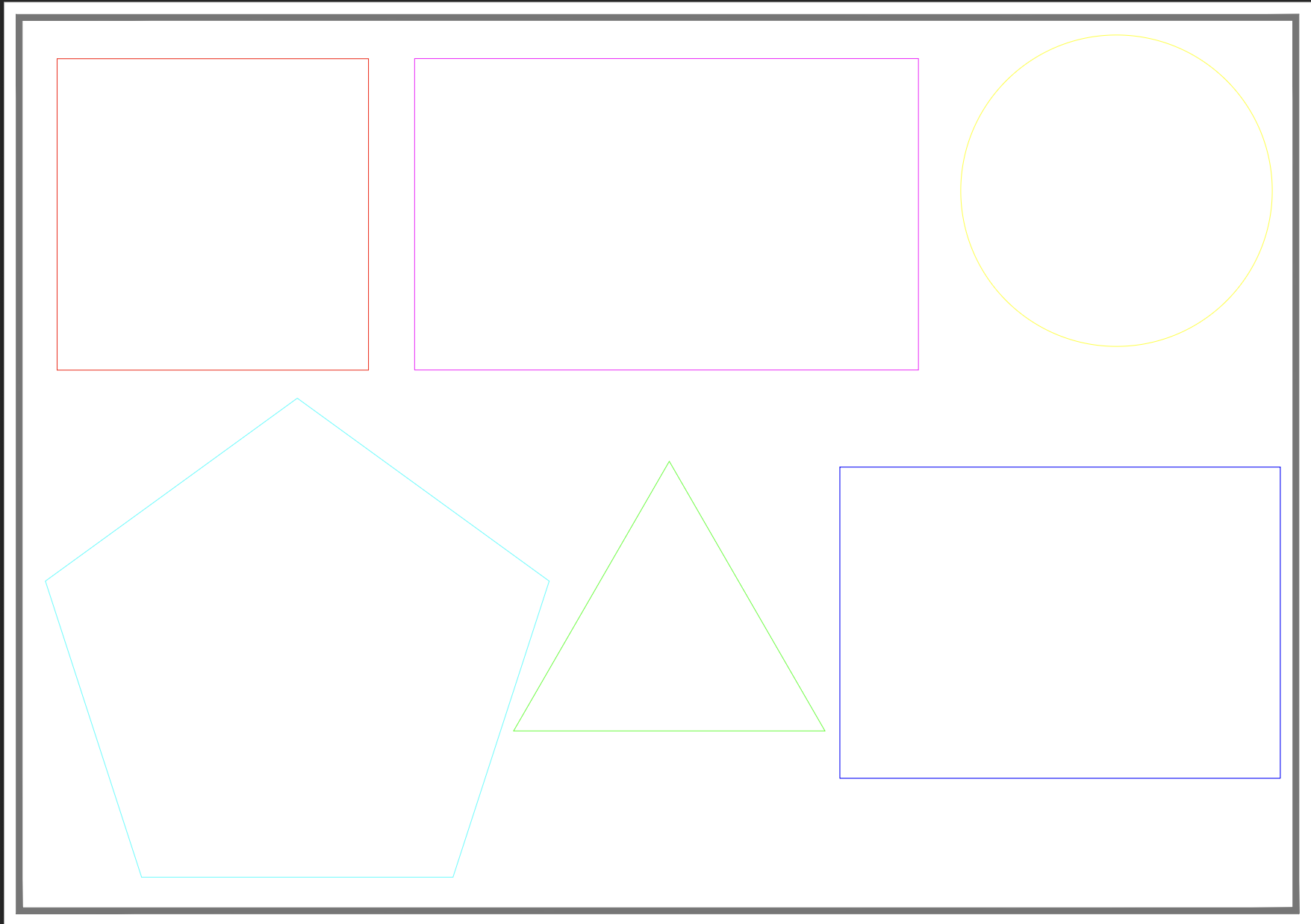

As figuras foram organizadas no espaço da folha a3. Foram usados os comandos MS e PS para alternar entre o espaço modelo e espaço papel, respetivamente, congeladas as layers pretendidas através dos comandos LAYER e, de seguida, VP Freeze, depois, as figuras foram colocadas à escala, Z -> 1/10xp , o comando MVIEW foi usado para trancar e, por fim, foi repetido este processo para todas as figuras.

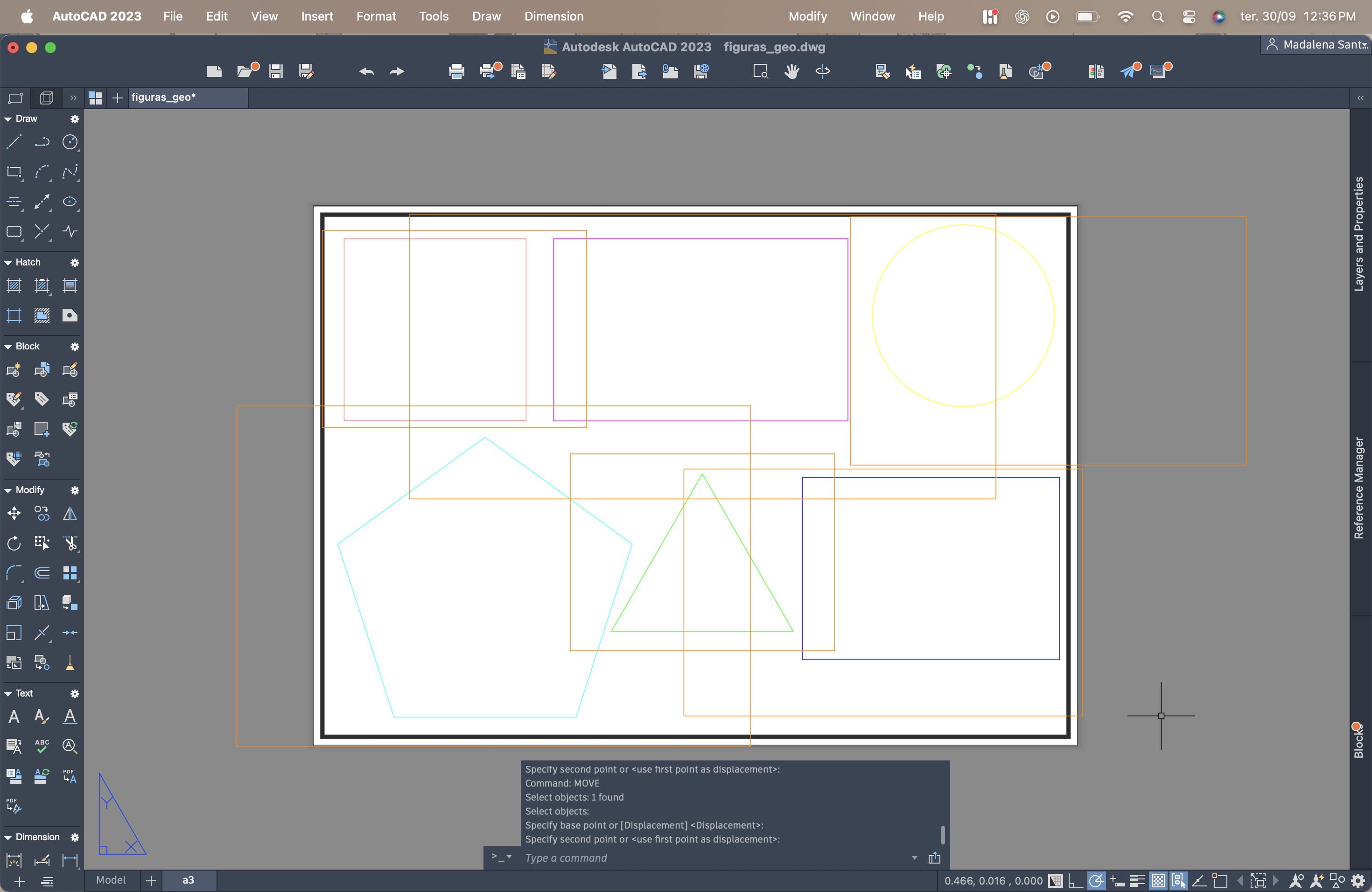

O comando MOVE também foi usado para organizar as vistas, e os comandos STYLE e DTEXT foram usados para criar e inserir textos e legendas. Foram criados novos layers e usado o comando PROPERTIES para ajustar nomes e características.

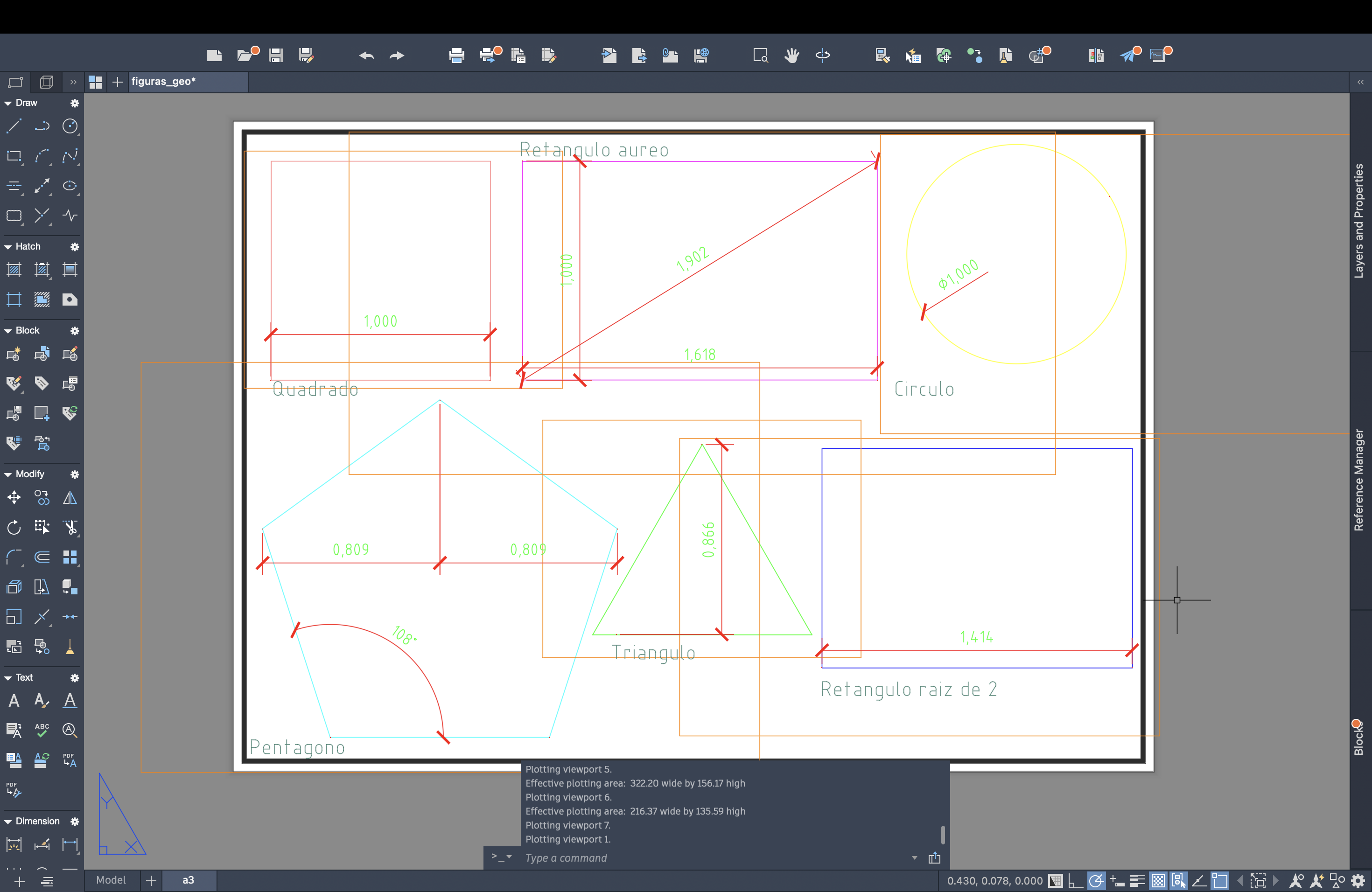

Foram ainda usadas ferramentas de cotas, DIM / DIMSTYLE / (command "dim") / SETVAR / OSNAP (para assistência), para inserir dimensões de forma precisa, sejam elas lineares ou angulares.

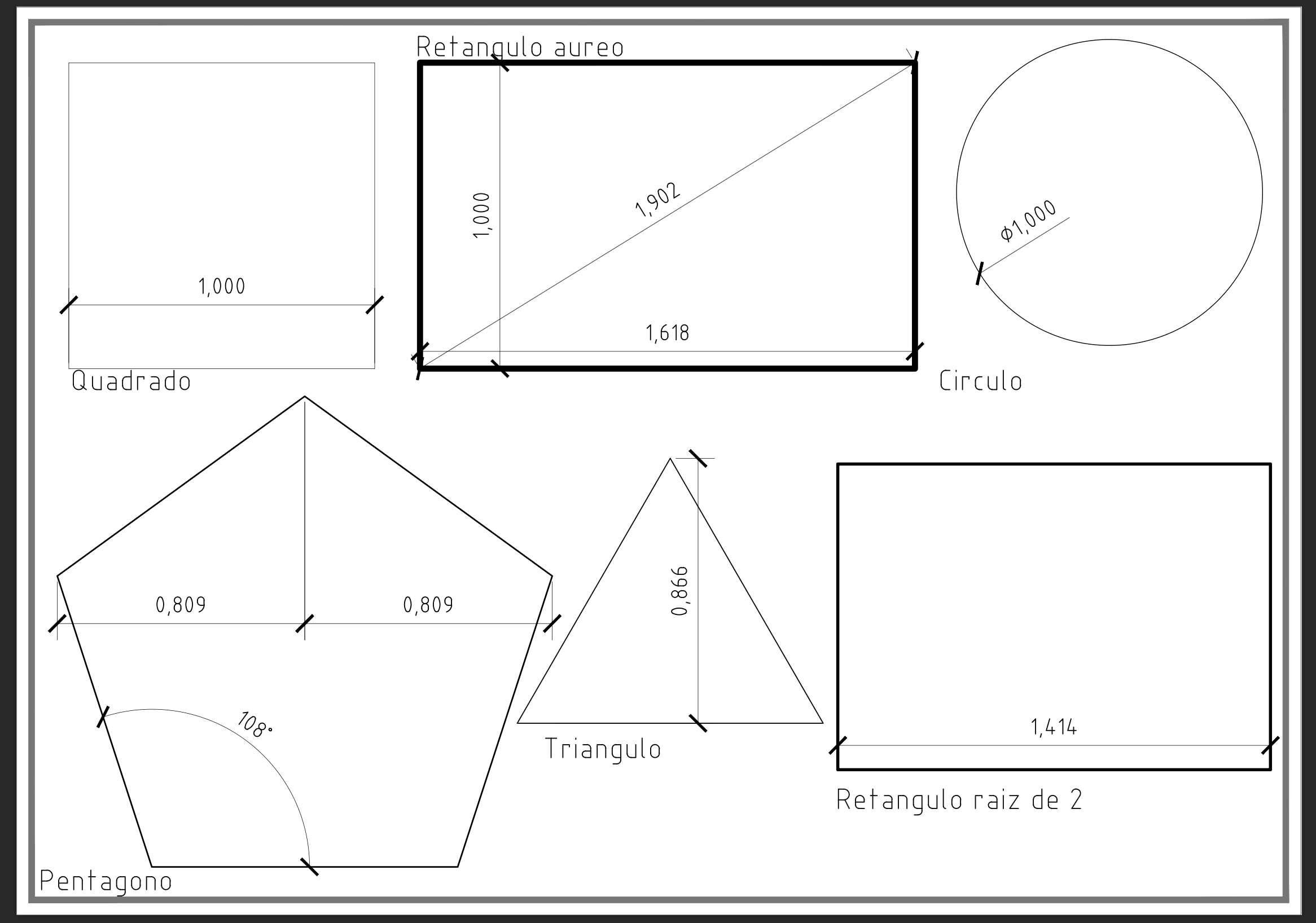

Por fim, com o comando PLOT, foi configurado um novo "estilo" (escolha de plot style "acad.ctb", mudanças de cores, espessuras de linhas e pré-visualisação) e o documento foi exportado para PDF, terminando com os comandos SAVE e SAVEAS (este para criar um novo template, para isso foram usados também os comandos ERASE ALL e PURGE, e foi criado um ficheiro "rd.dwt")
