Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Madalena Antunes
Semana 06
Conclusão do exercício da criação de sólidos: dodecaedro e icosaedro.
DODECAEDRO:

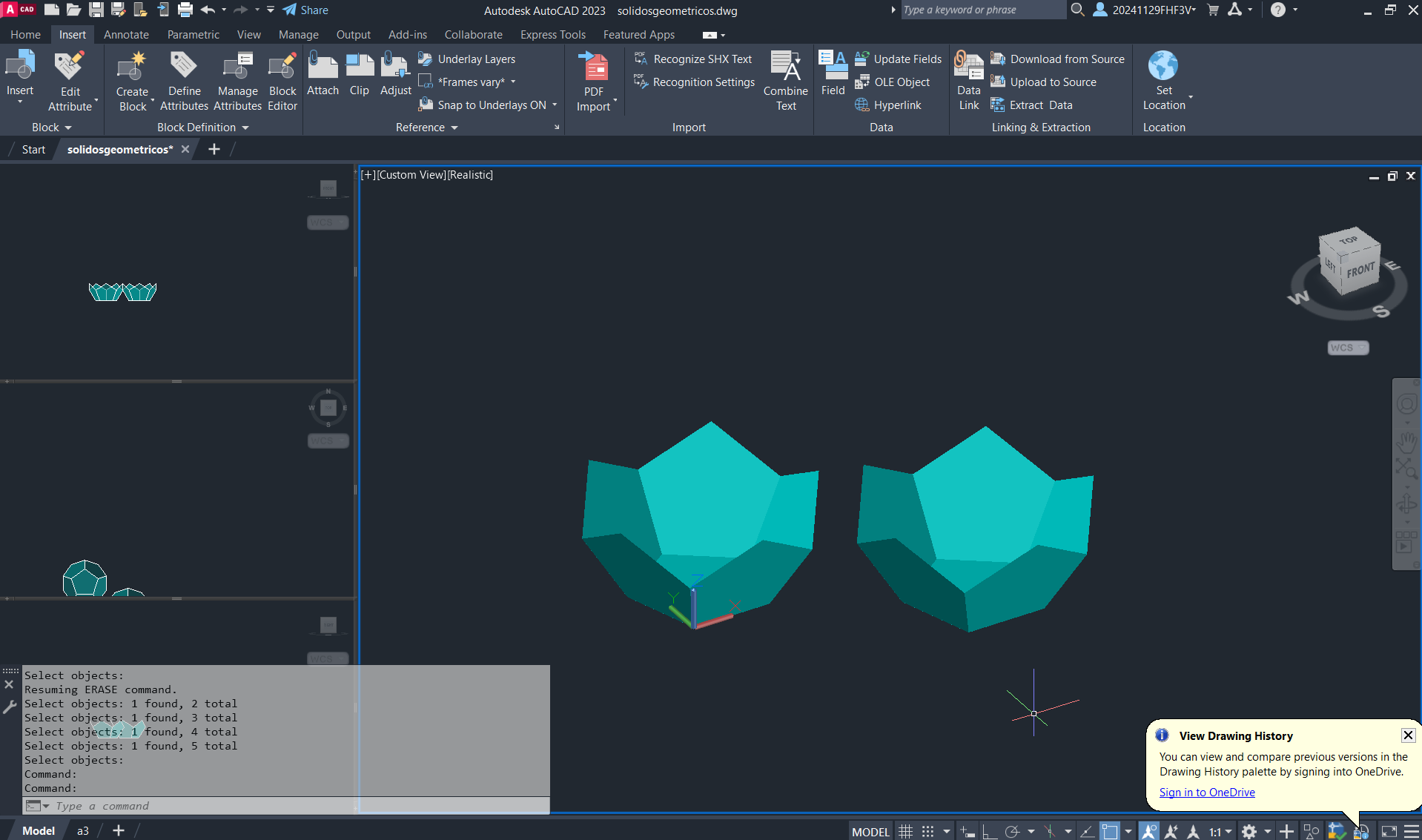

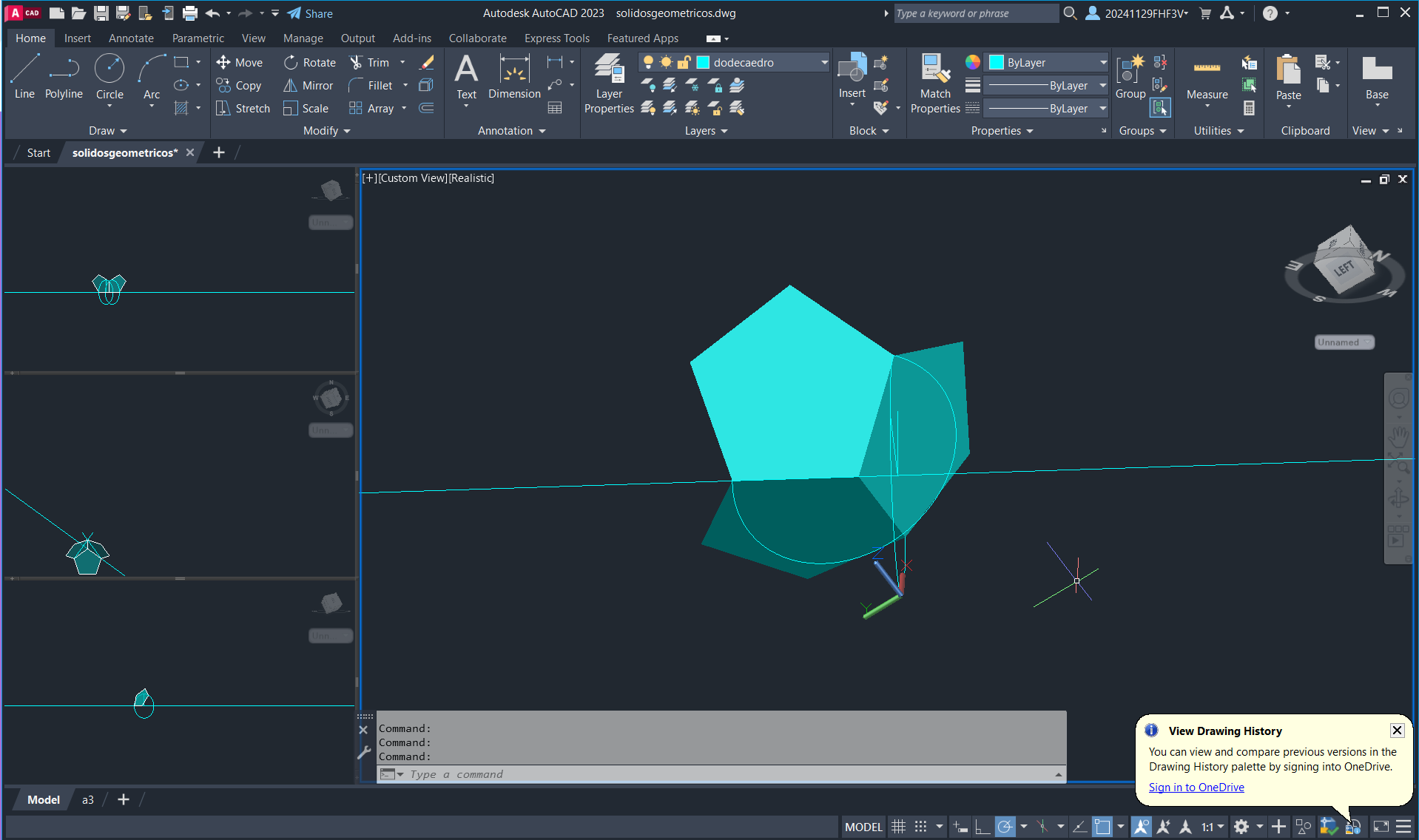

Continuação da construção do dodecaedro. Elevação de um pentágono e réplica do mesmo através de um círculo, com auxílio aos comandos ALIGN, CIRCLE e ARRAYCLASSIC.

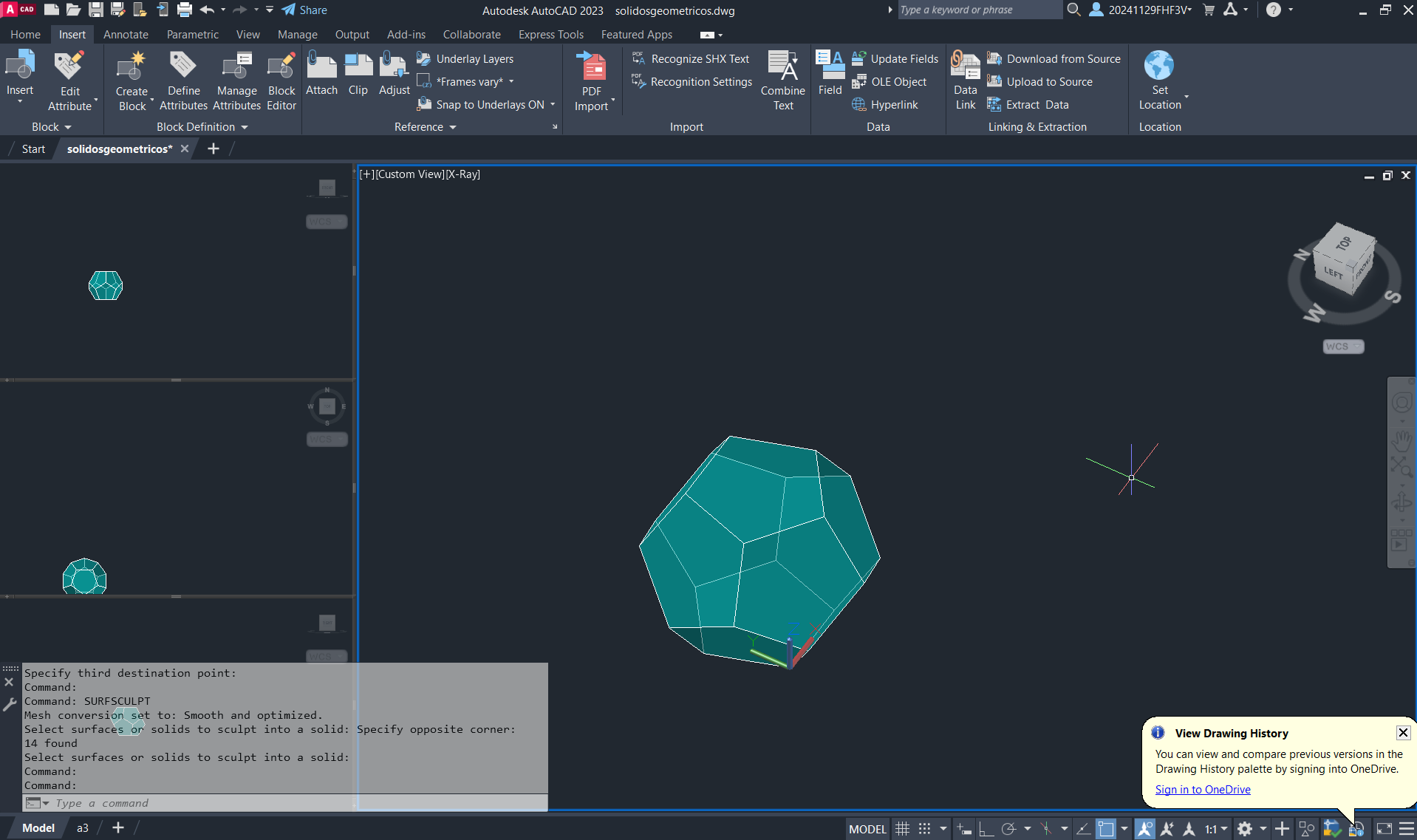

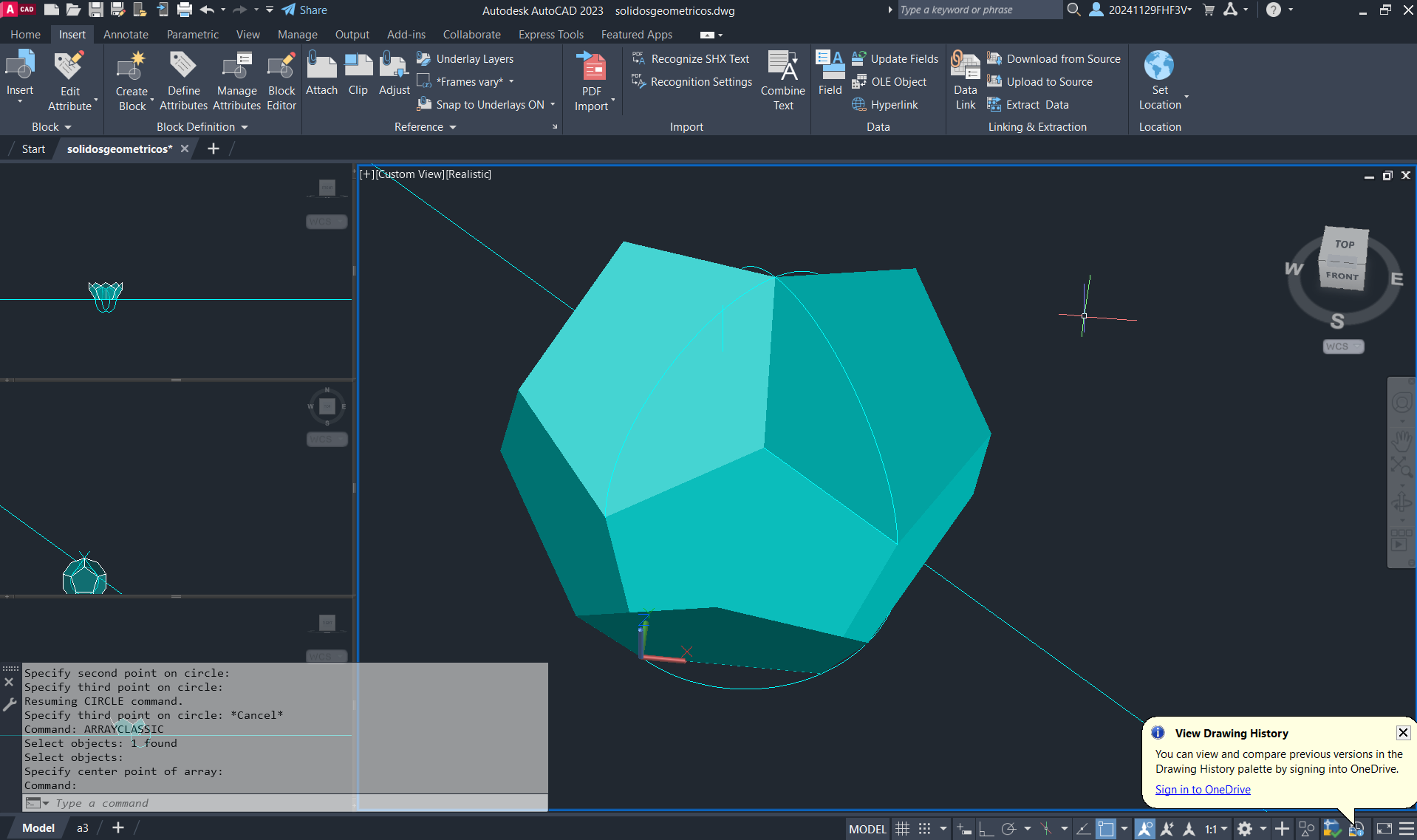

Finalização do dodecaedro, através dos comandos: COPY, ALIGN e SURFSCULPT.
ICOSAEDRO:

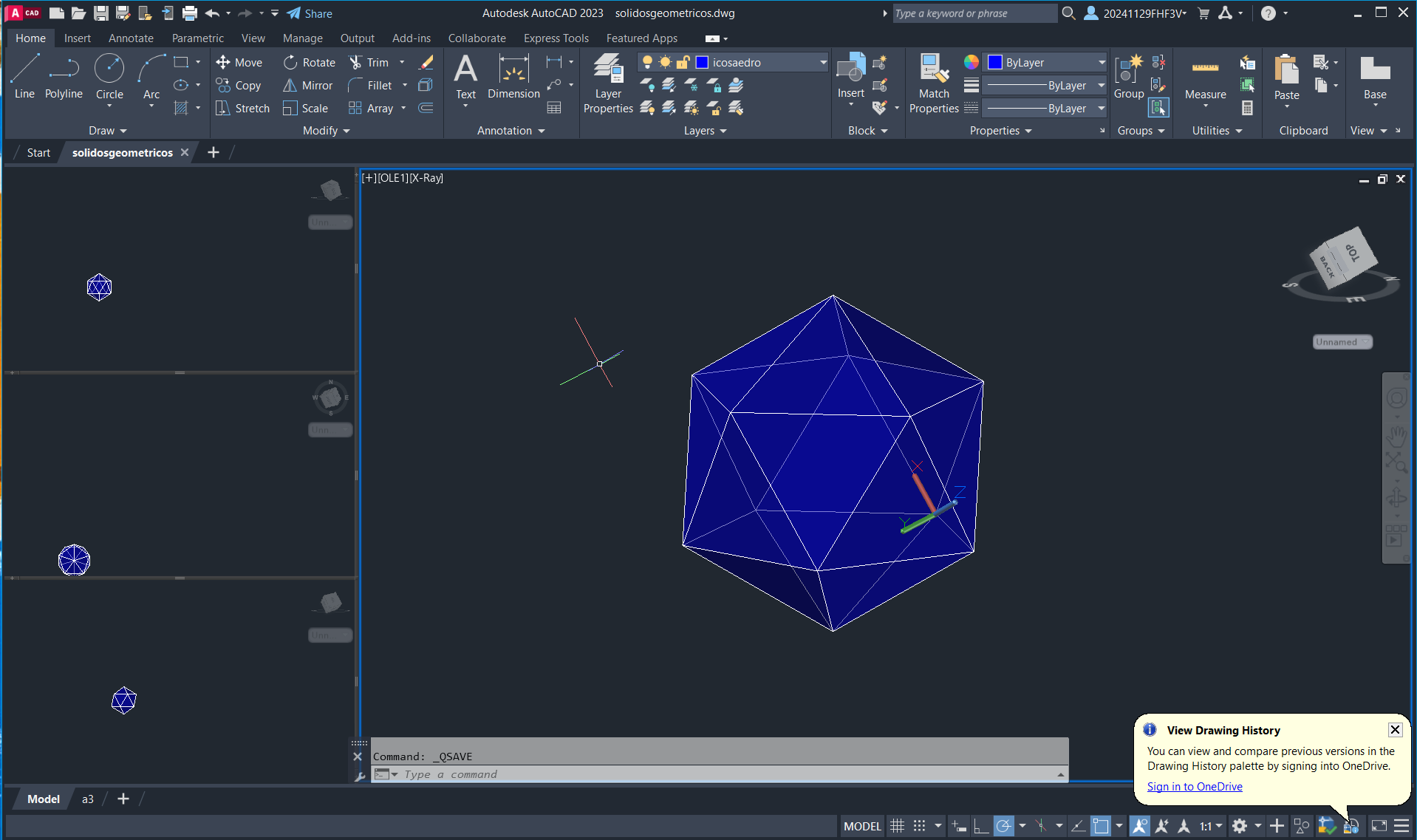

Criação de um triângulo e posteriormente a sua repetição, a partir da utilização dos comandos: POLYGON, CIRCLE, LINE, -VPOINT, UCS, 3DPOLY, REGION e ARRAYCLASSIC.
Eliminação de um dos triângulos e repetição deste processo várias vezes, a partir da utilização dos comandos: UCS e ARRAYCLASSIC. No final, utilização do comando SURFSCULP.
Início de um novo exercício de representação de secções em cones num novo ficheiro AutoCAD.
CONE:

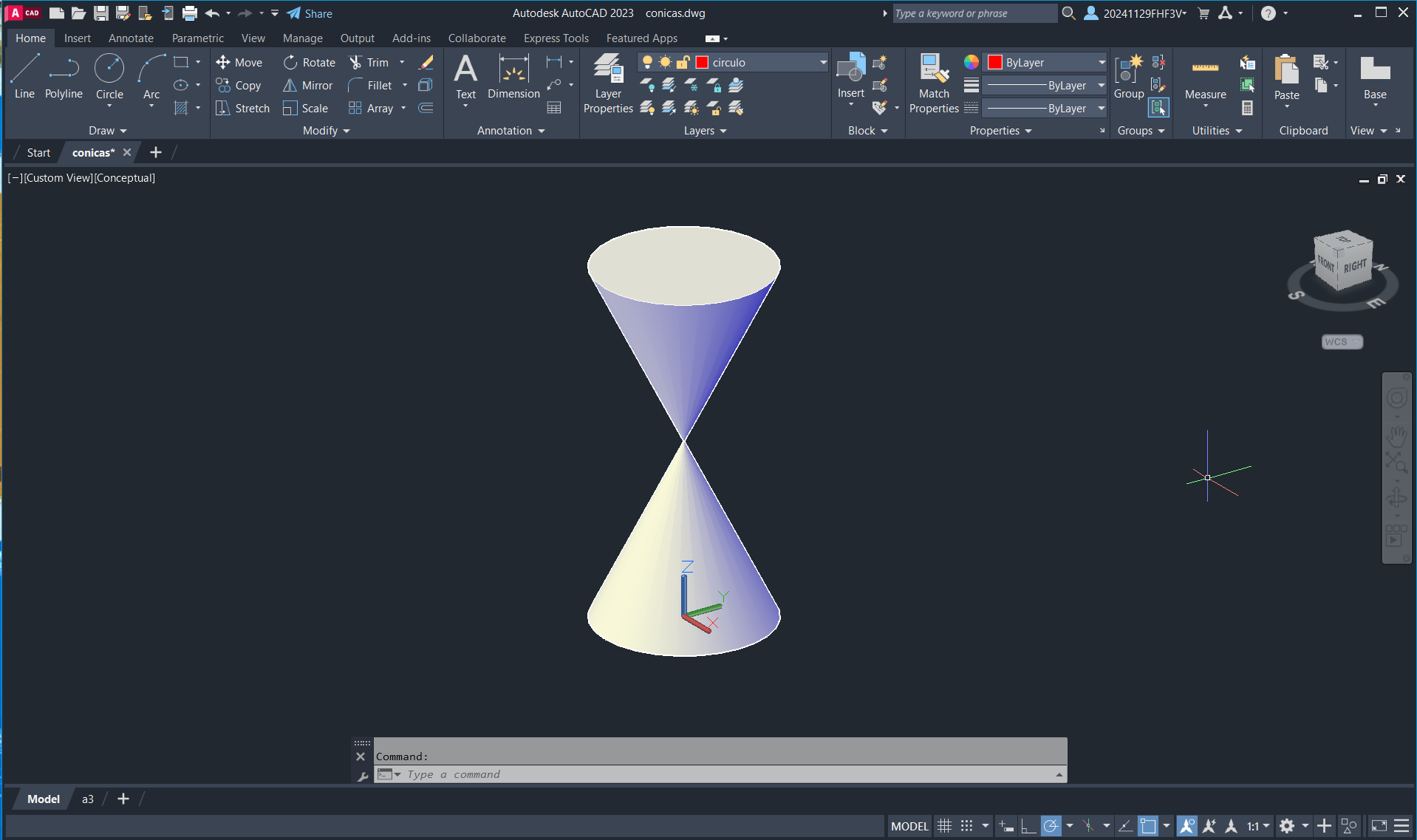

Utilização do comando CONE, para a criação de dois cones.
CÍRCULO:

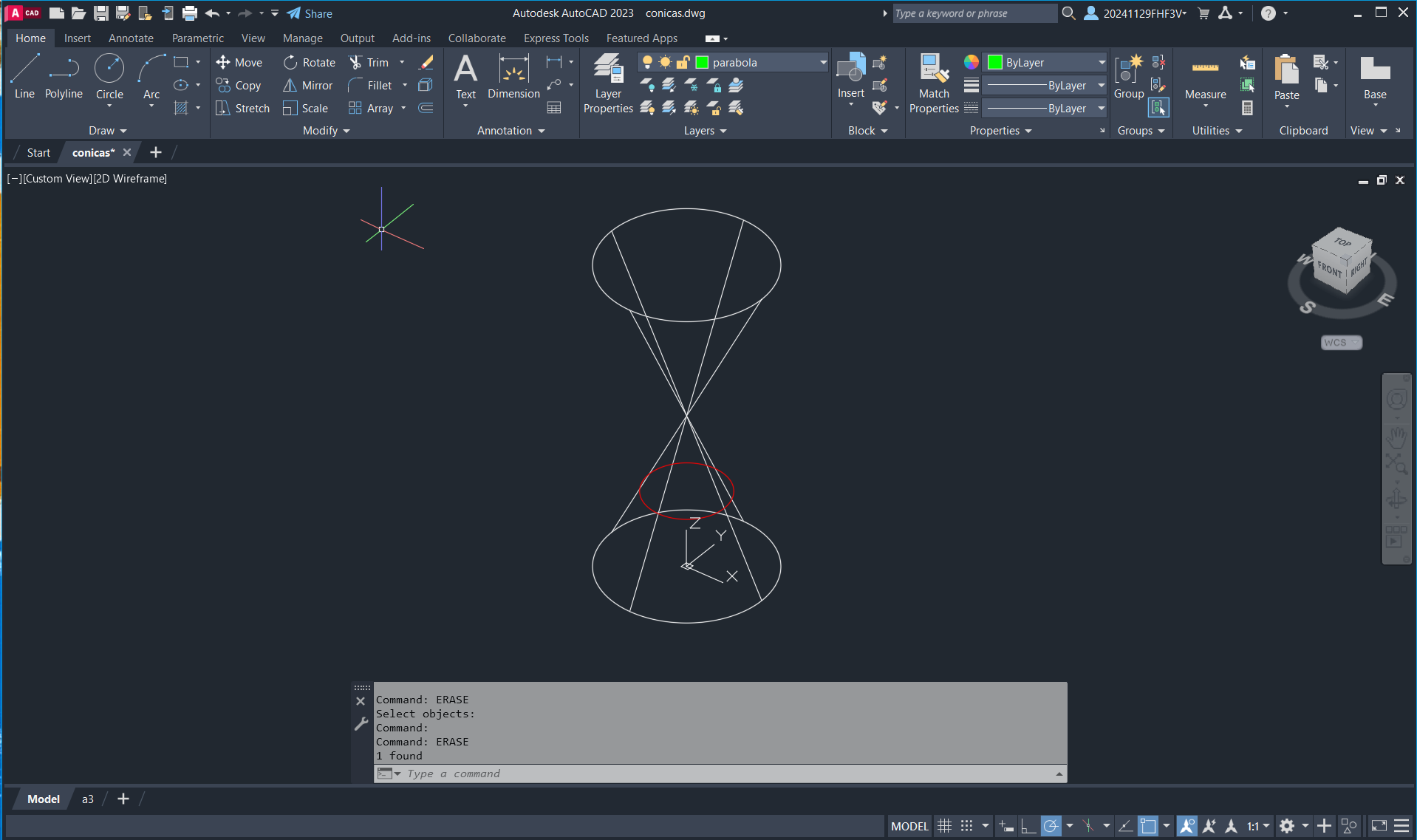

Criação de uma secção circular no cone inferior, através dos comandos: UCS e SECTION.
PARÁBOLA:
Criação de uma charneira recorrendo ao comando XLINE. Criação de uma secção em parábola, no cone inferior, através dos comandos: UCS e SECTION.
ELIPSE:

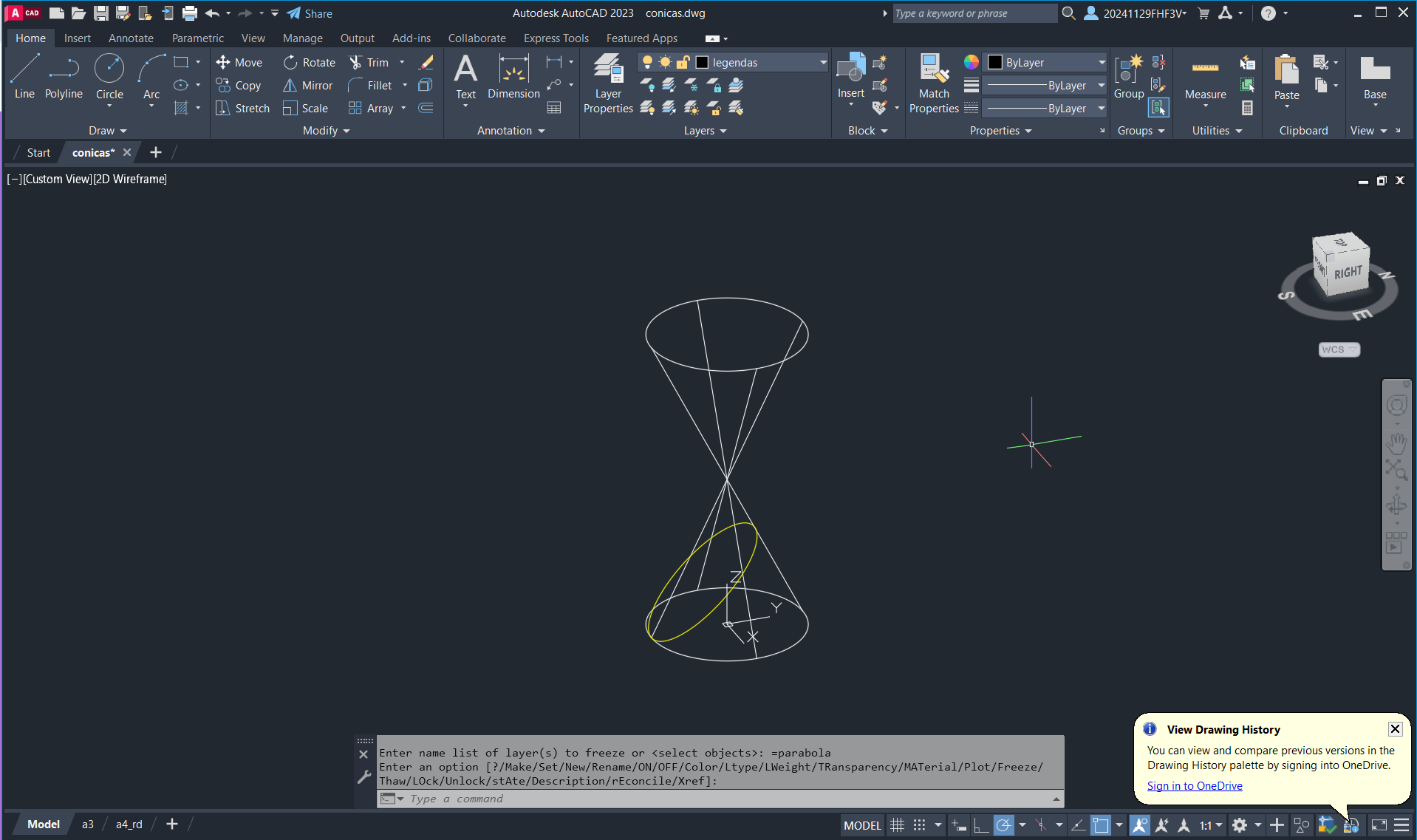

Criação de uma secção em elipse no cone inferior, através dos comandos: UCS e SECTION.
HIPÉRBOLE:

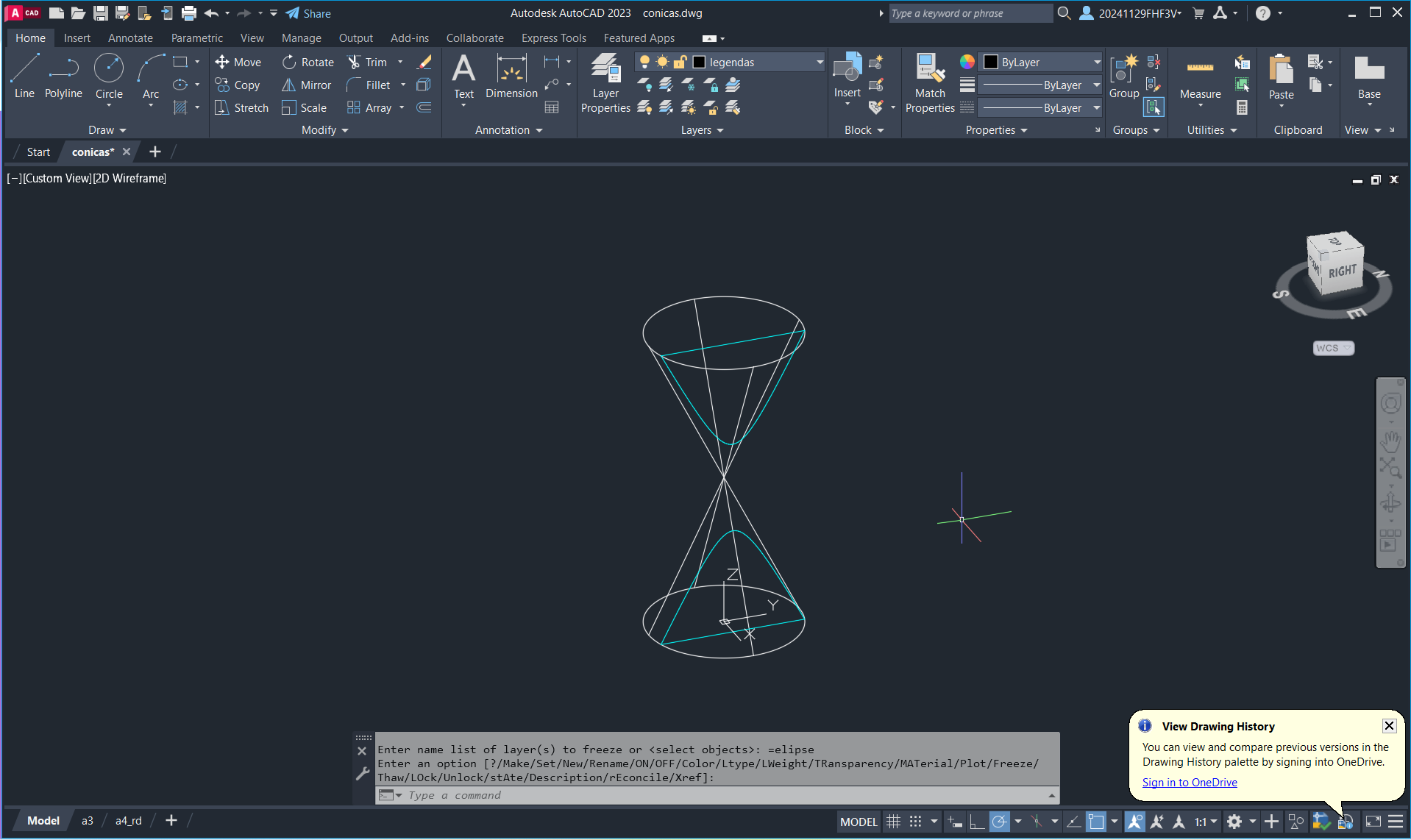

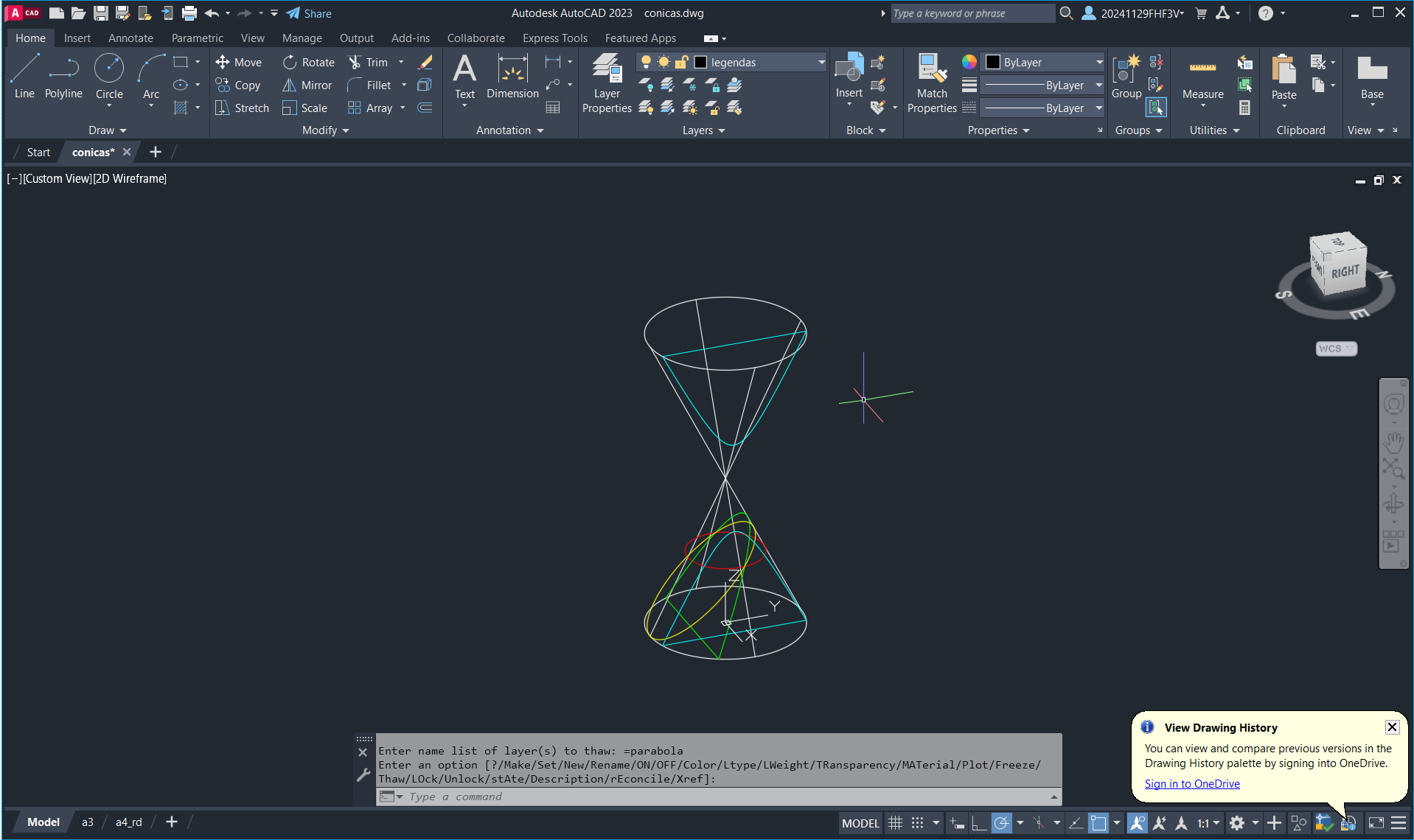

Criação de uma secção hiperbólica nos cones inferior e superior, através do comandos: UCS e SECTION.
Criação de um novo layout, denominado A4, e a sua formatação, a partir do comando: PAGESETUP.

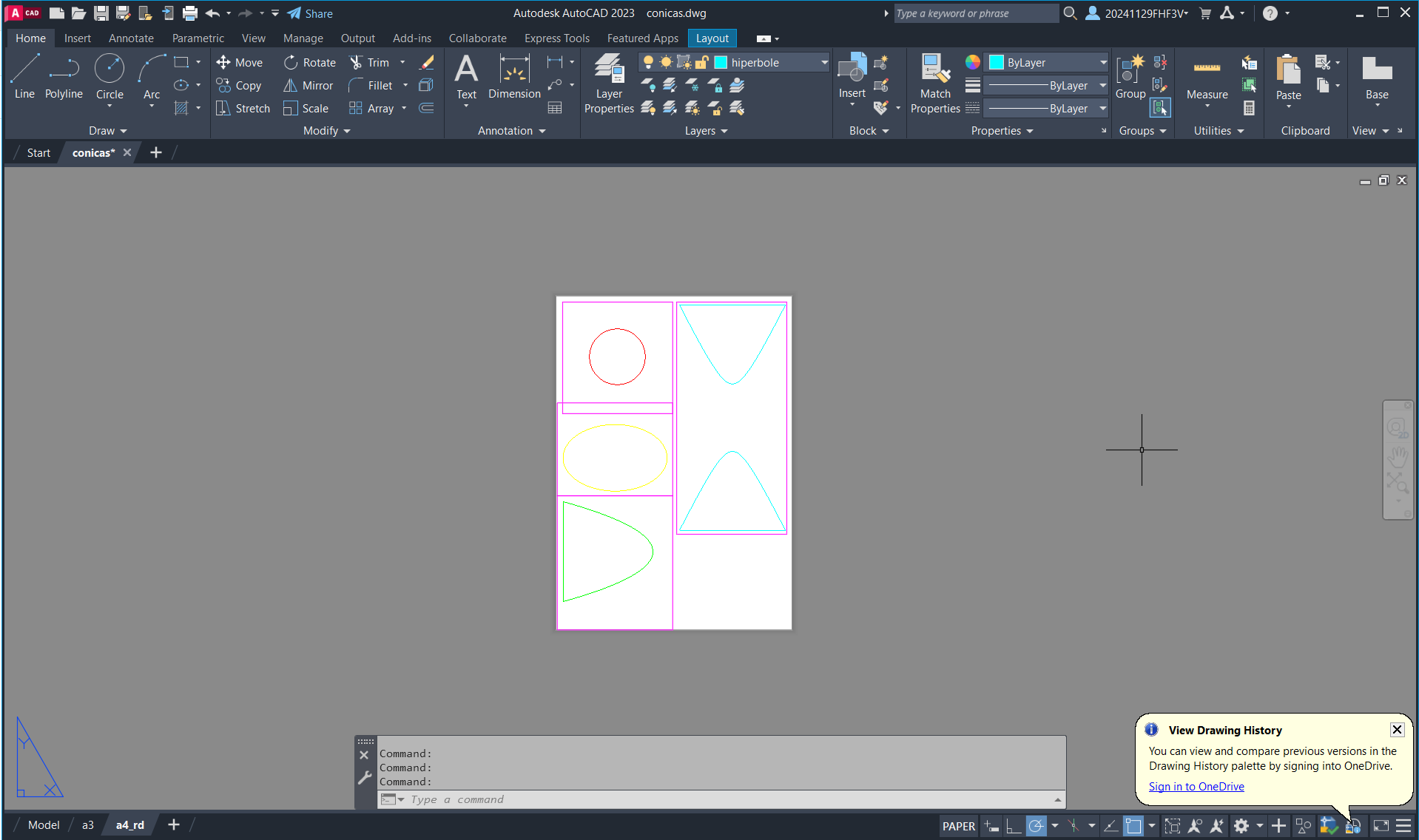

Criação de uma layer "janelas" para a colocação das figuras geométricas desenhadas anteriormente nesse layout A4, com a ajuda dos comandos: MVIEW, PLAN, ZOOM, UCS, COPY e MOVE. Observação da preview num ficheiro pdf.
Início de um novo exercício de representação de uma parábola num novo ficheiro AutoCAD.

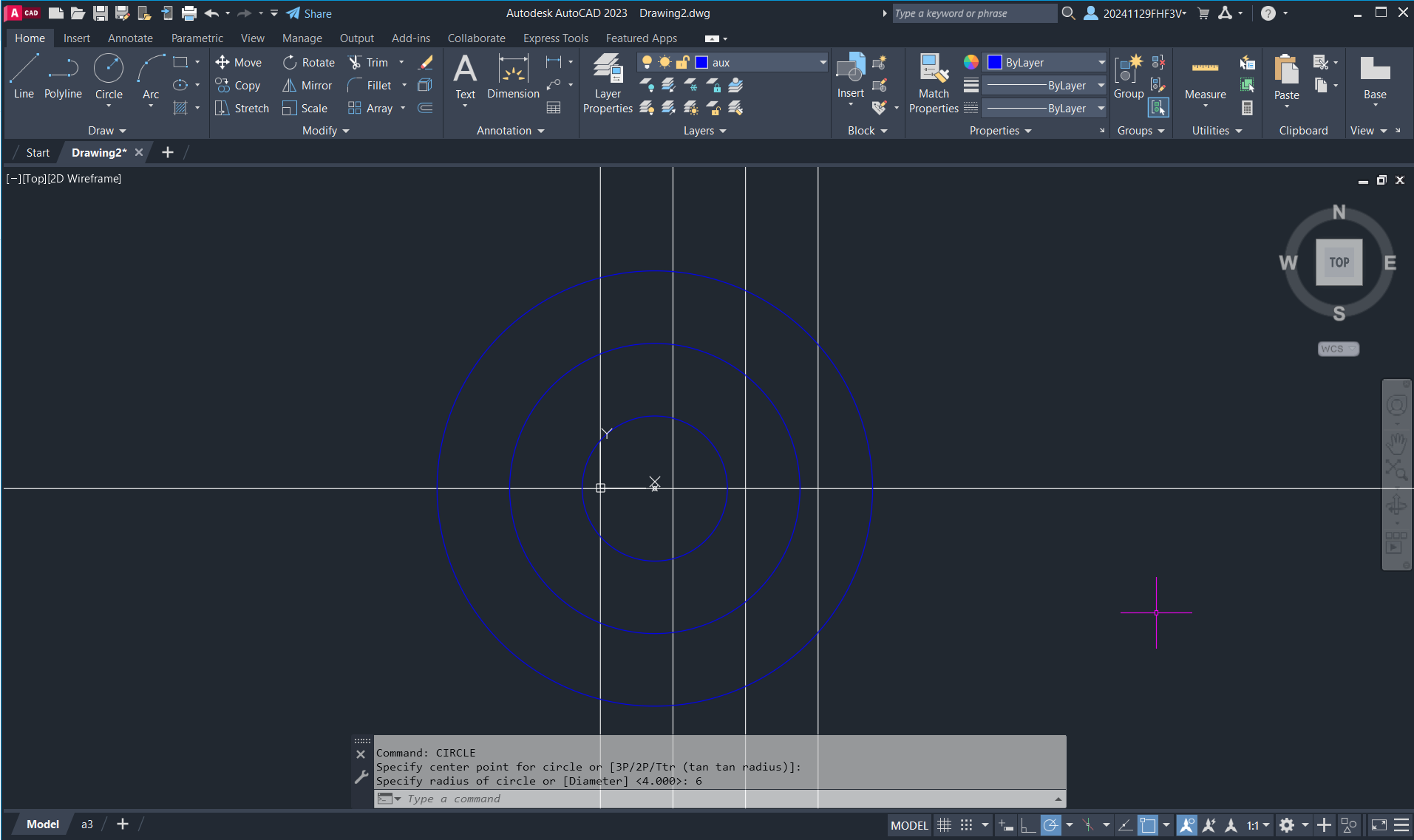

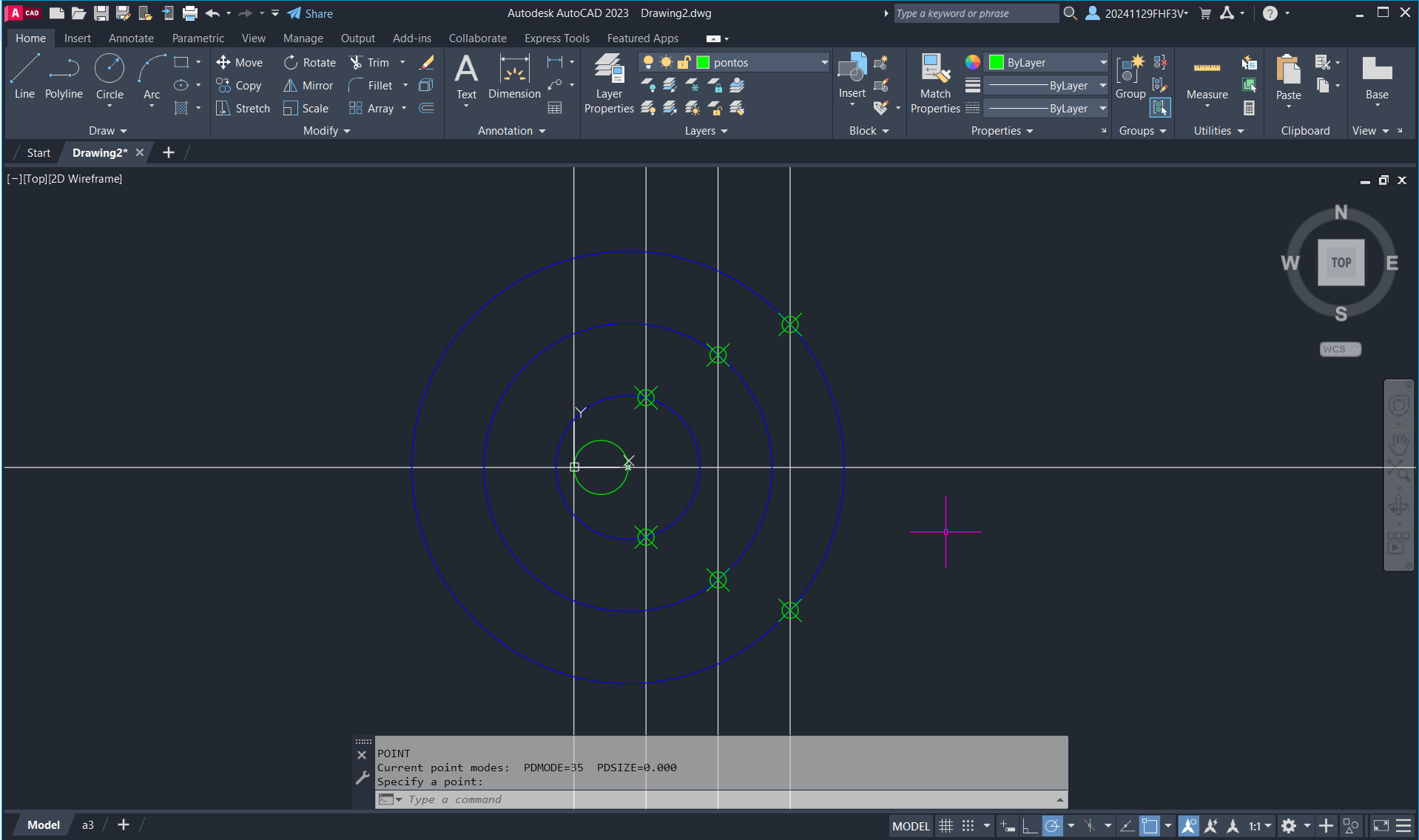

Criação de retas, círculos e pontos, através dos comandos: XLINE, POINT, DDTYPE, OFFSET, CIRCLE, OSNAP e REGEN.
