Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Margarida Abreu
Semana 05
Início do exercício de criação de sólidos.

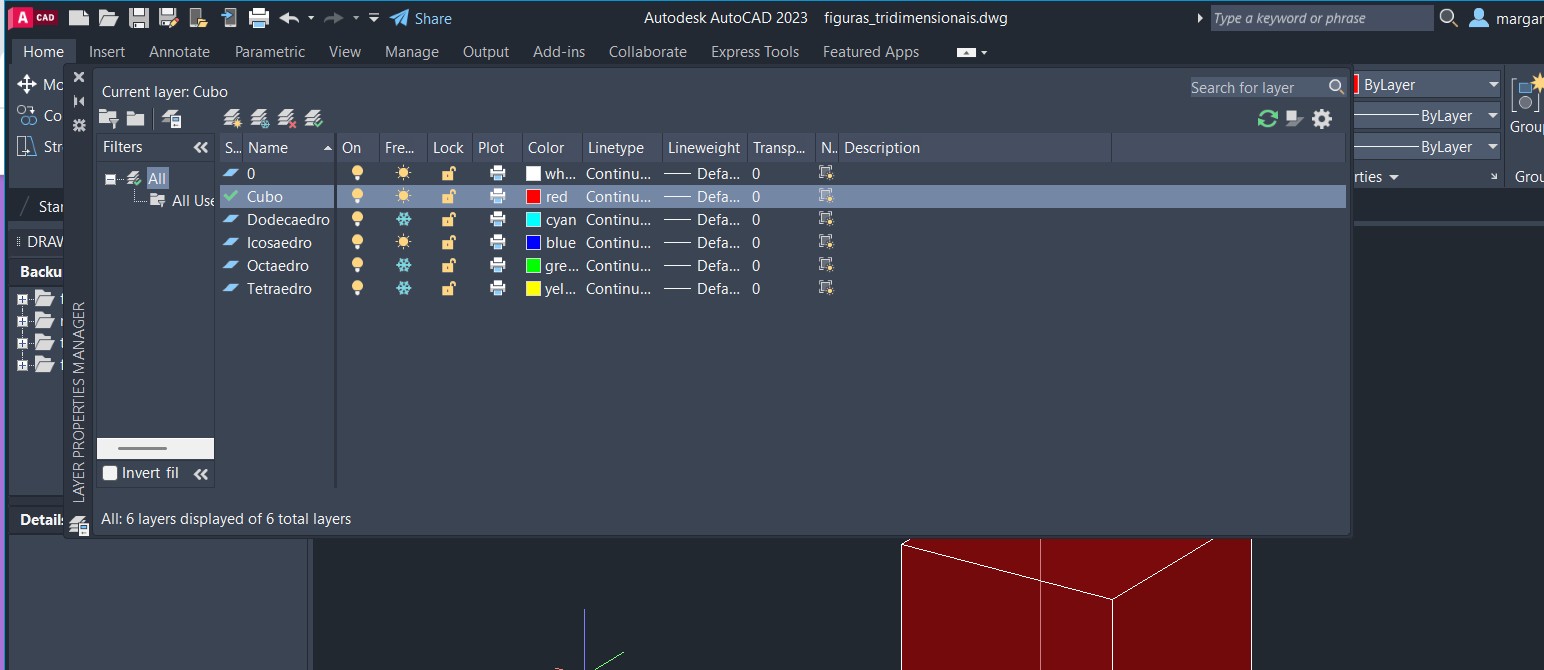

Criação de cinco layers para cada um dos sólidos- um cubo (vermelho), um tetraedro (amarelo), um octaedro (verde), um dodecaedro (cyan) e um icosaedro (azul).
CUBO:
Criação da planificação do cubo com os comandos LINE, REGION e MIRROR.

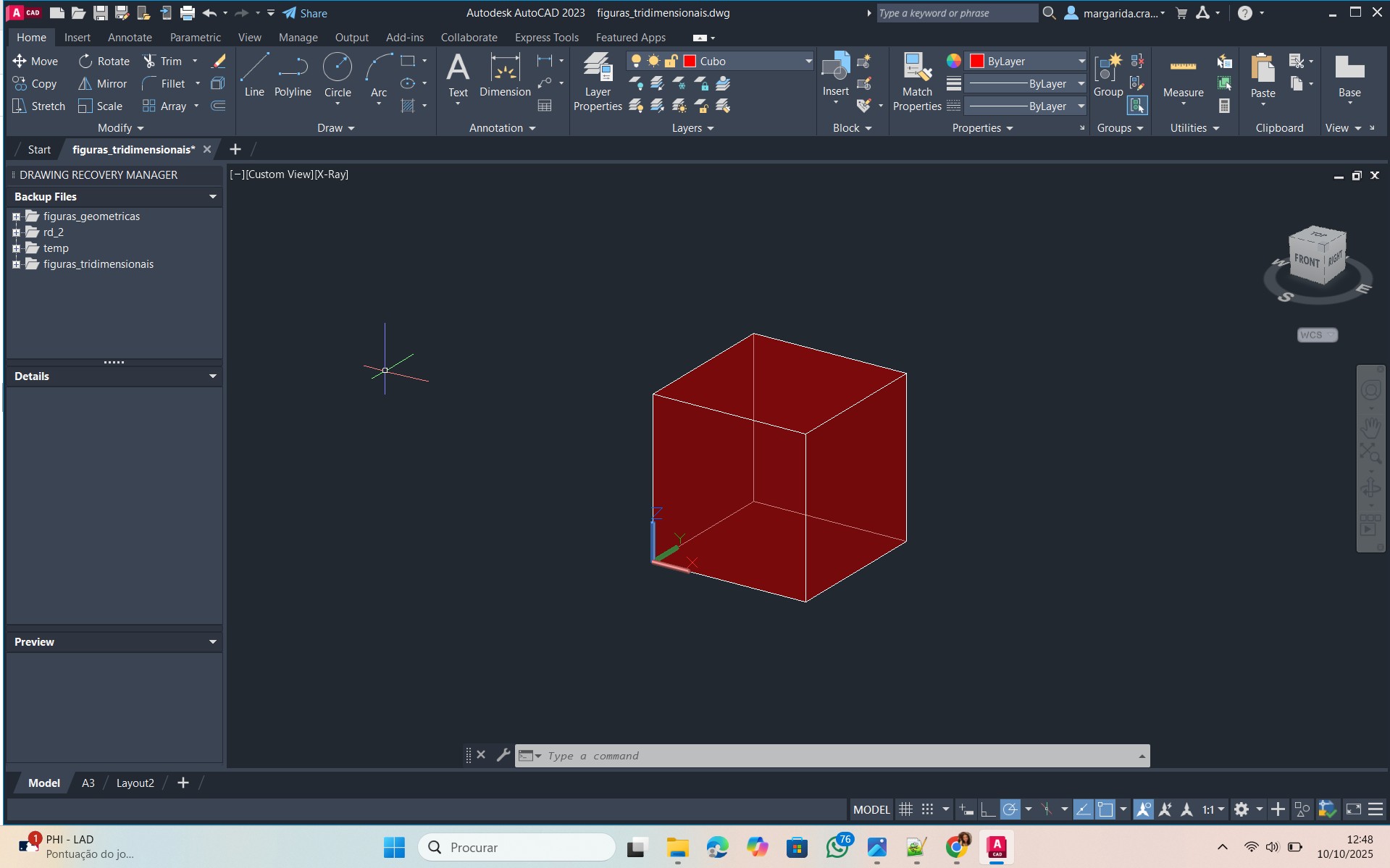

Construção do cubo através dos comandos UCS, ROTATE e SURFSCULPT.
TETRAEDRO:

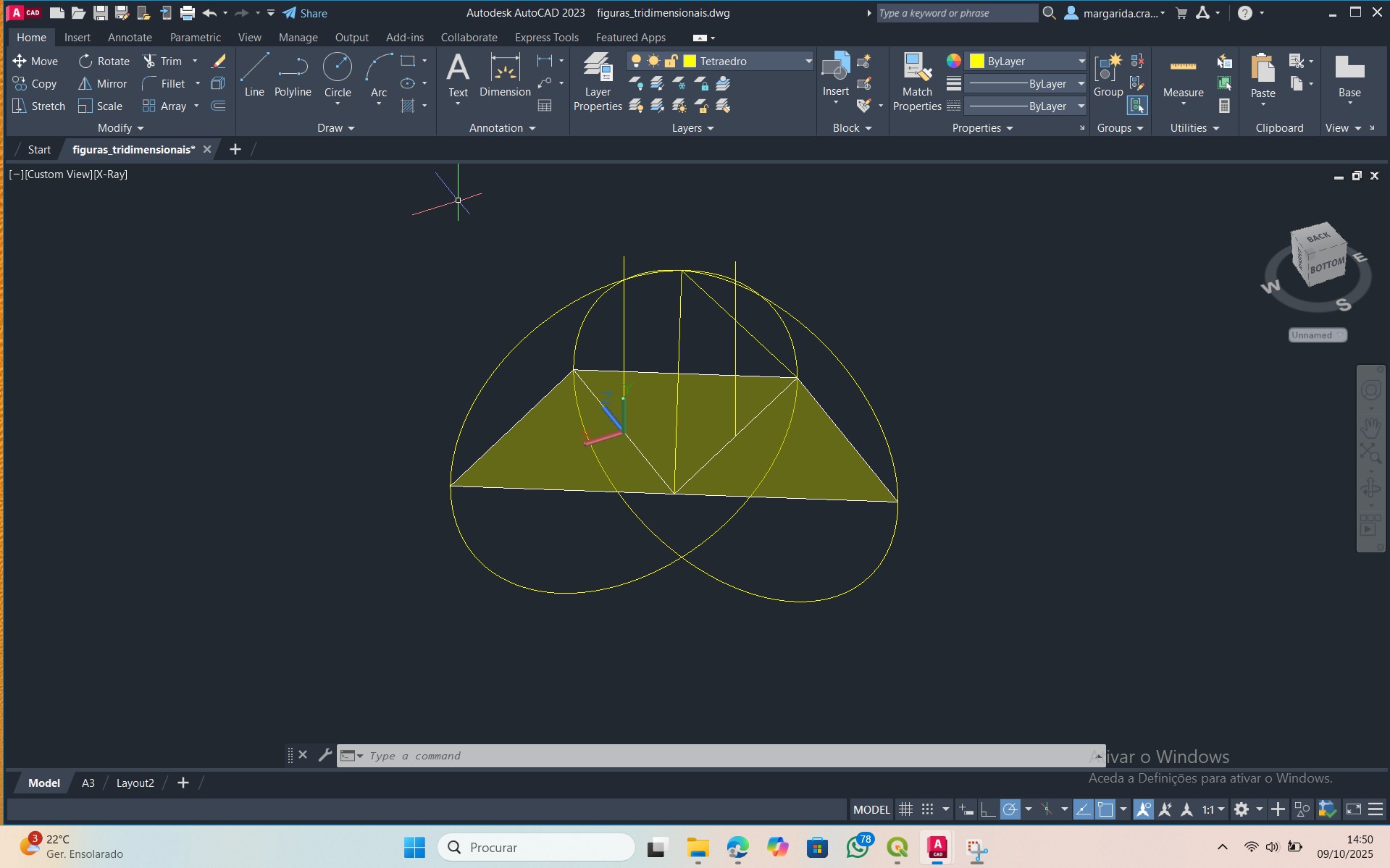

Criação da planificação do tetraedro com a utilização dos comandos: POLYGON, REGION, MIRROR, UCS, LINE, CIRCLE e 3DPOLY.

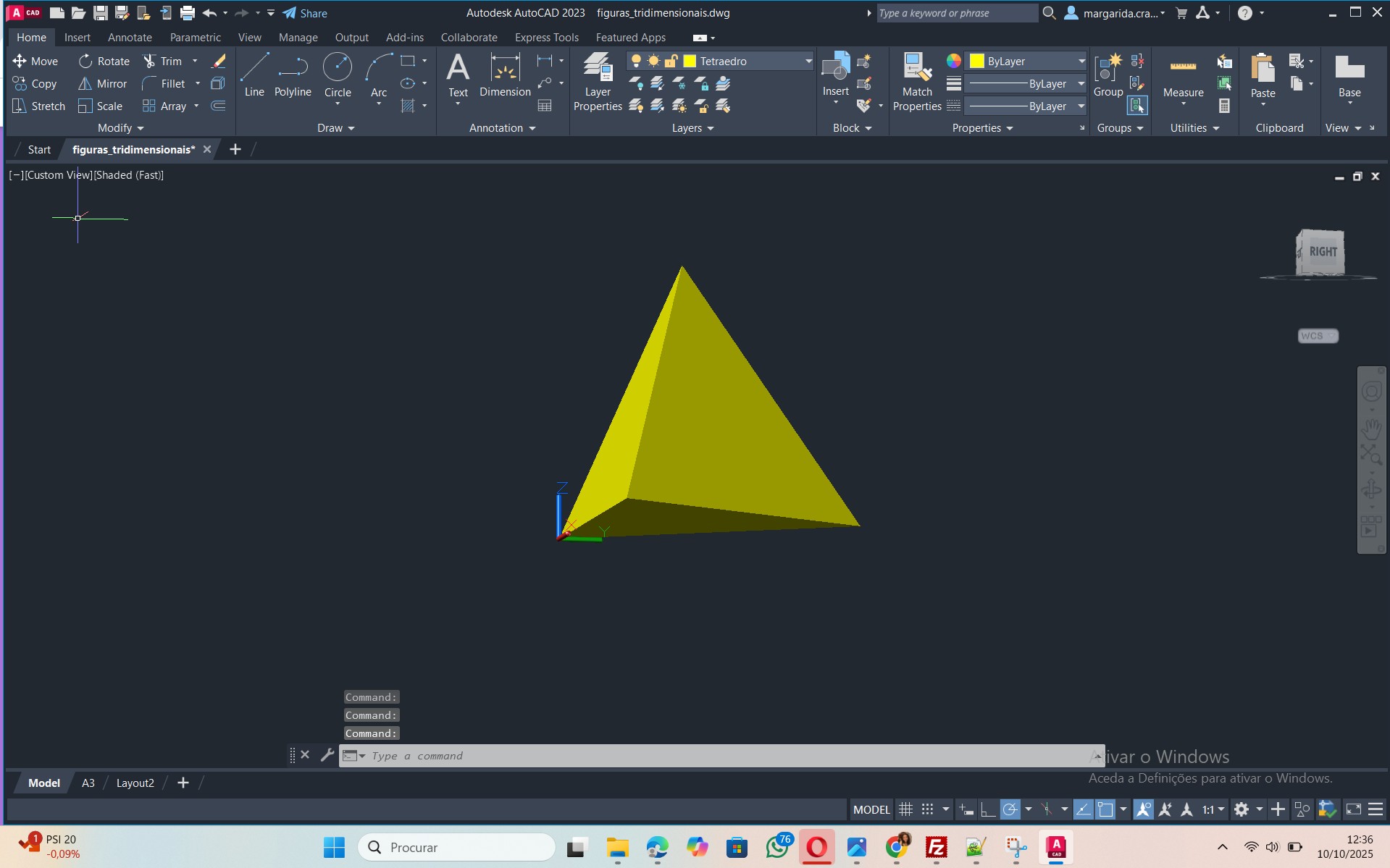

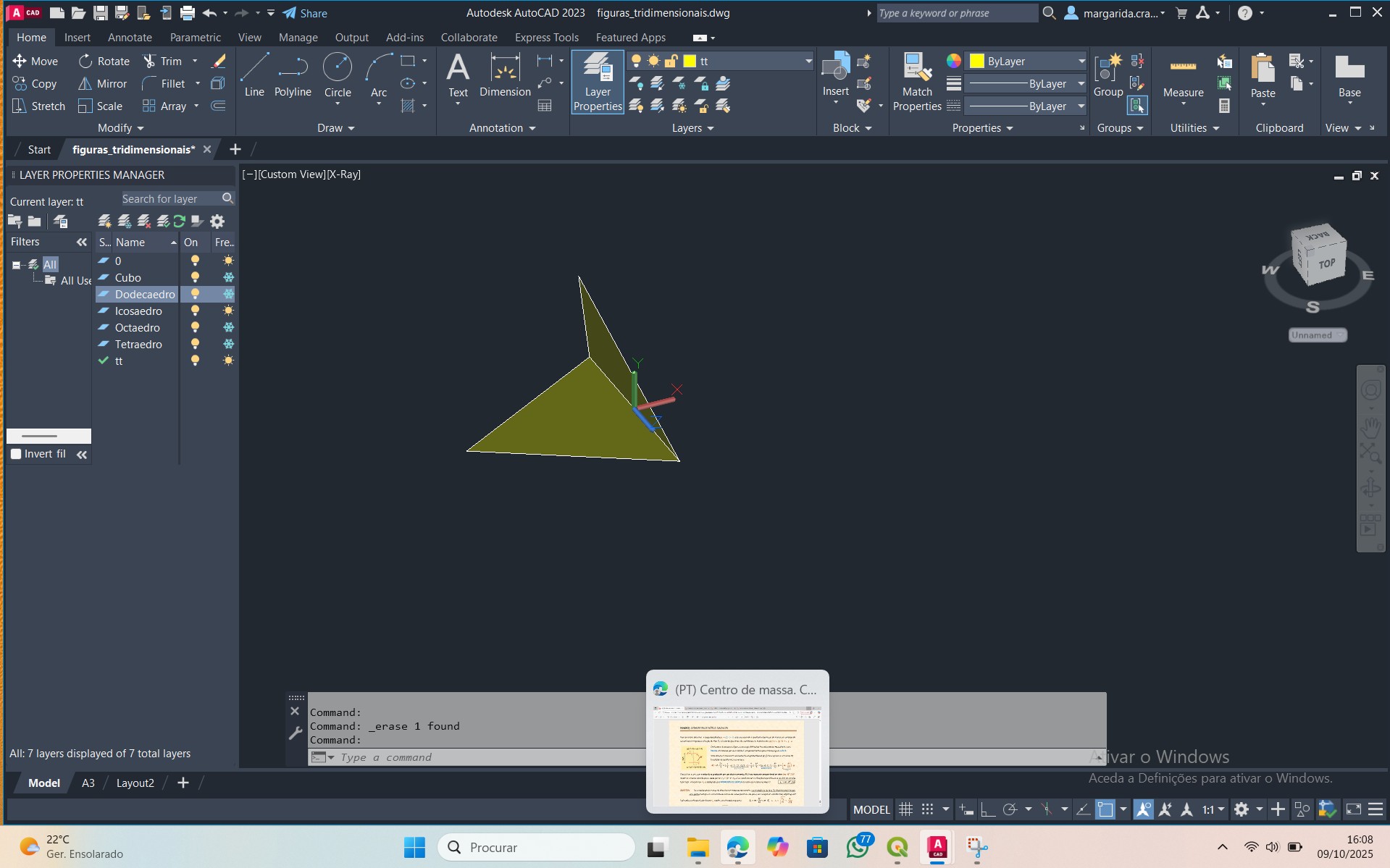

Construção do tetraedro final, através dos comandos: ARRAYCLASSIC e SURFSCULPT.
OCTAEDRO:
Construção da parte superior do octaedro, através dos comandos: LINE, UCS, CIRCLE, 3DPOLY e ARRAYCLASSIC.

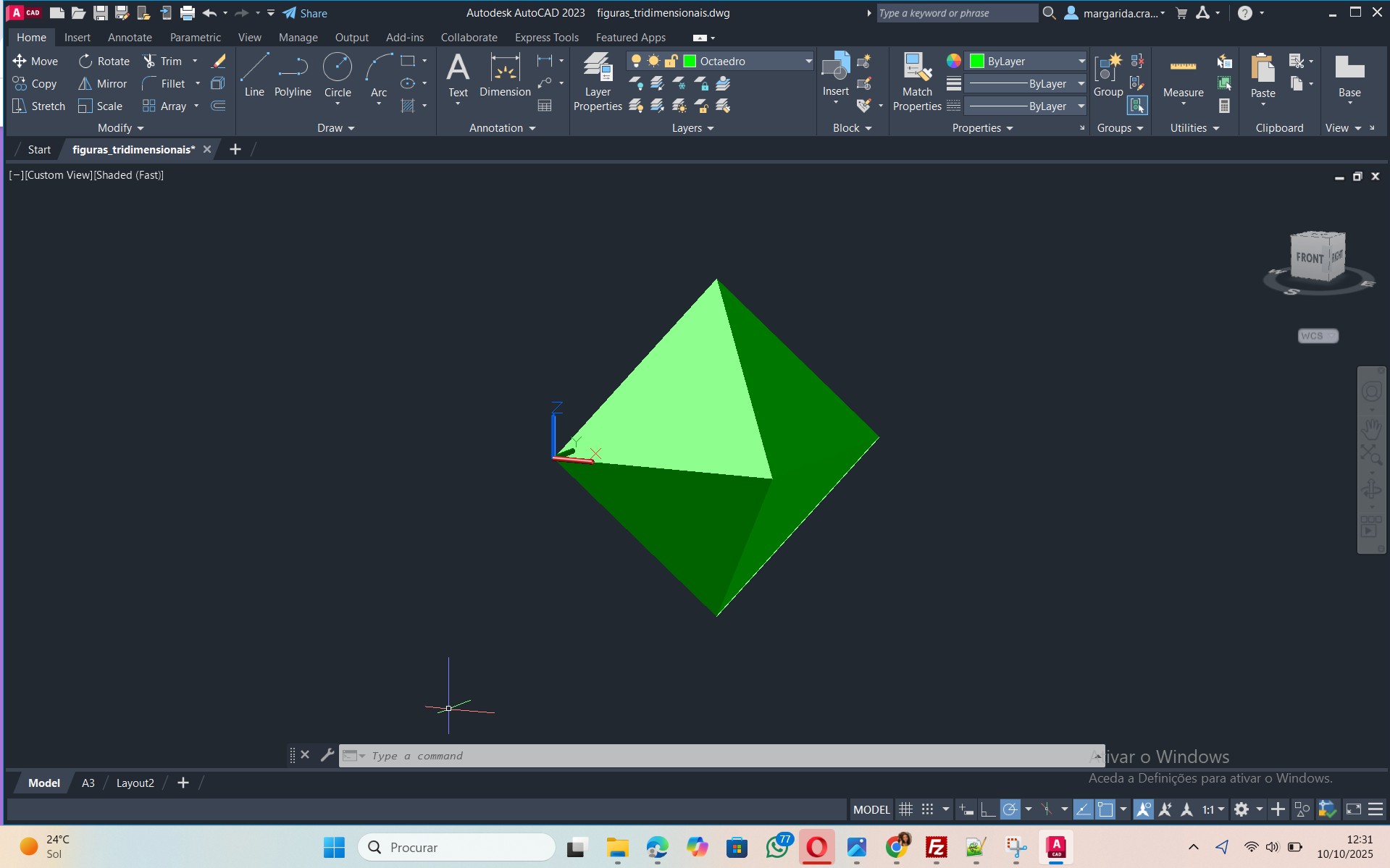

Reflexão da parte superior para a criação do sólido completo, através dos comandos: MIRROR e SURFSCULPT.
DODECAEDRO:

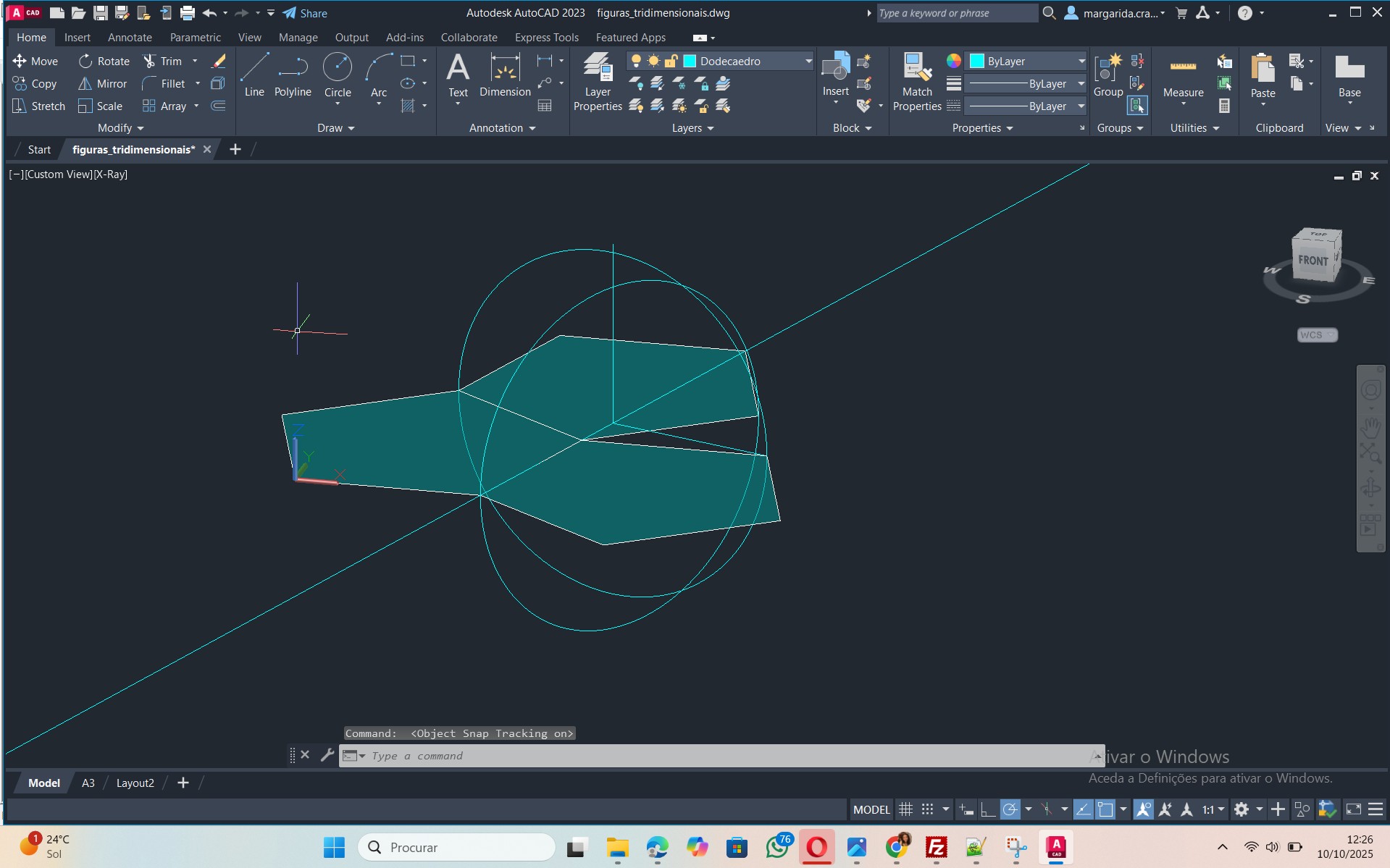

Início da planificação do dodecaedro através de criação de 3 pentágonos. com ajuda dos comandos: POLYGON, REGION, MIRROR, XLINE, LINE, UCS e CIRCLE.
