Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Tiago Filipe Silva
Semana 09
Conclusão do exercício de construção de três hiperboloides.

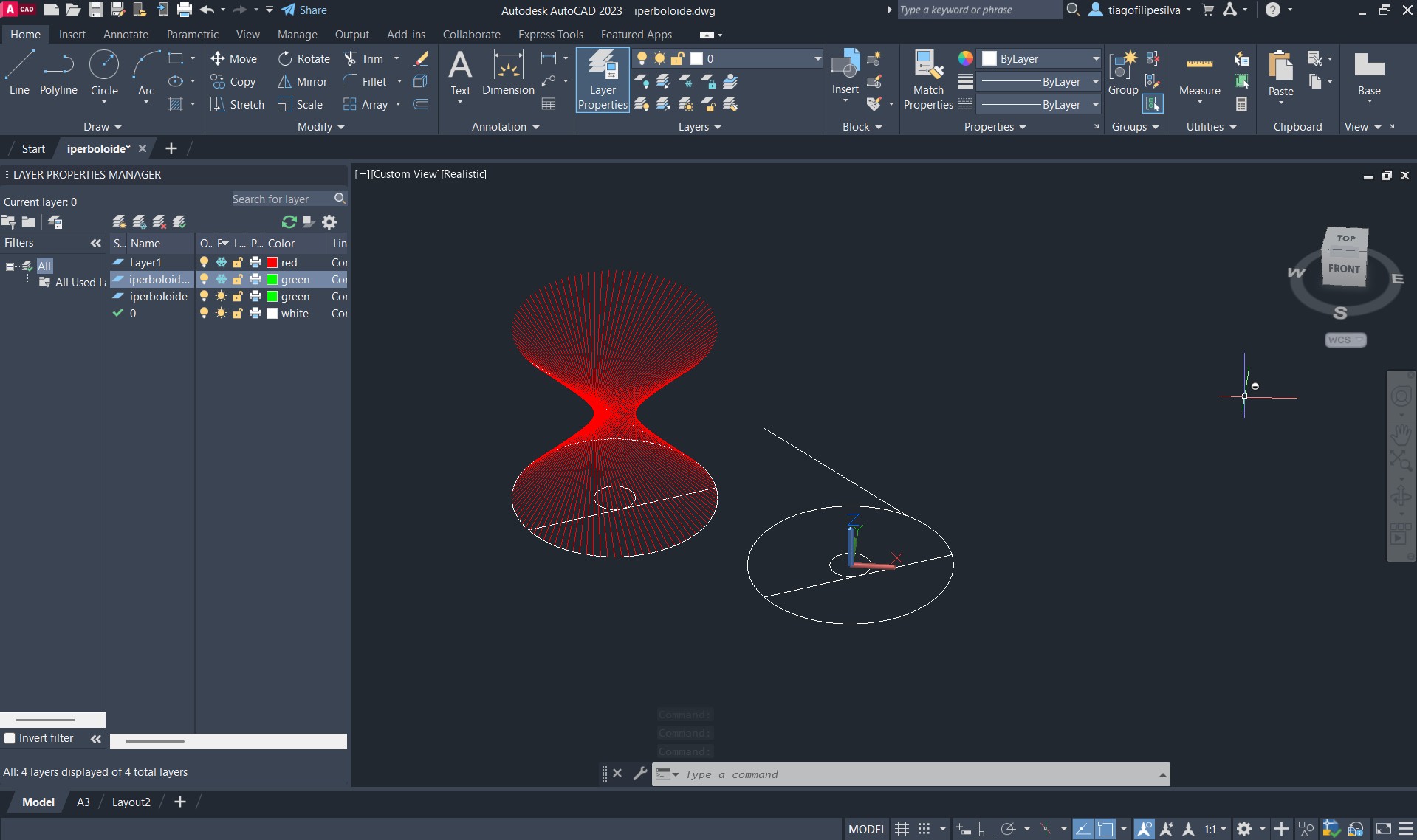

Criação de dois círculos e de duas geratrizes diferentes.

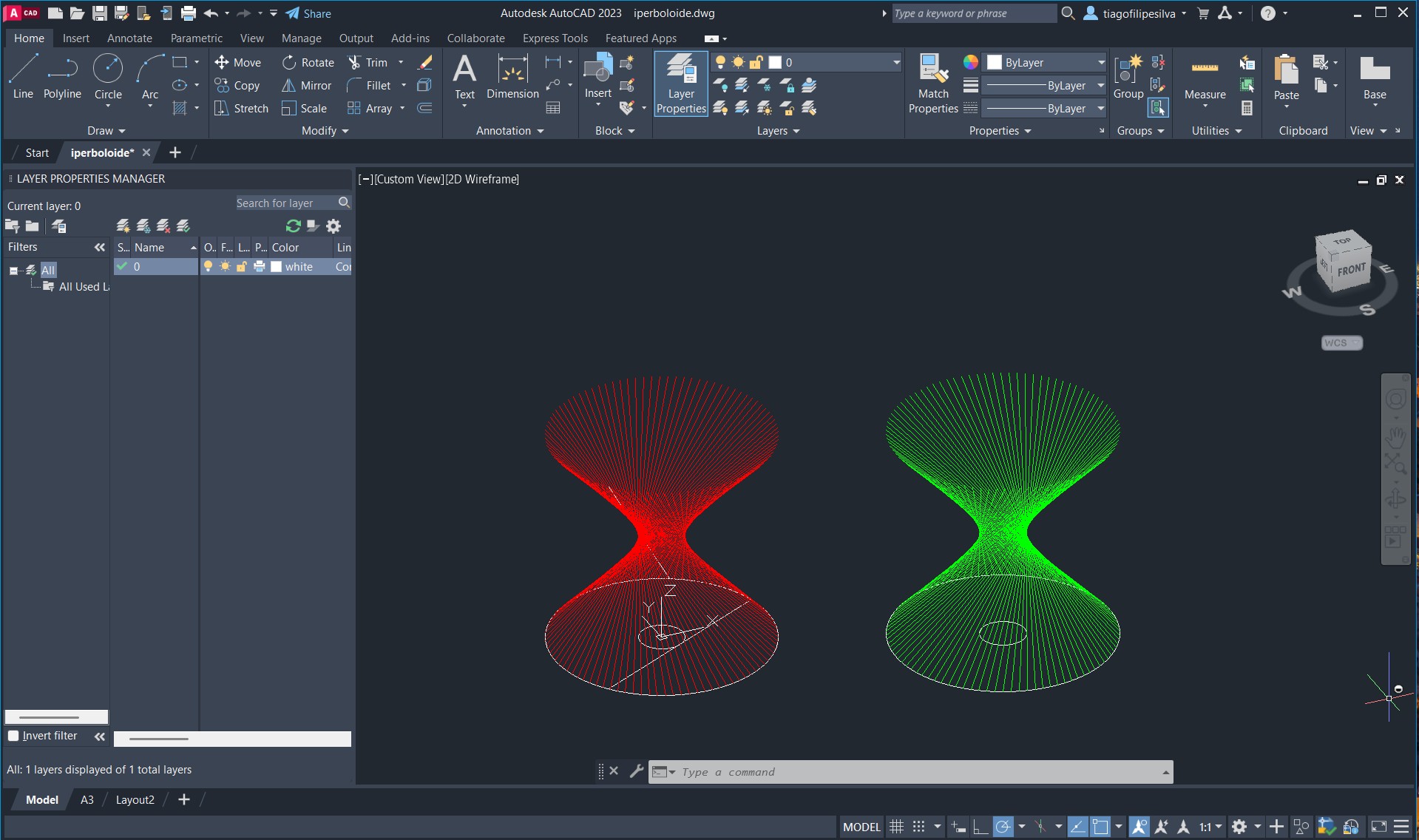

Criação de um segundo hiperboloide verde, a partir de uma das geratrizes, com recurso ao comando: ARRAYCLASSIC.

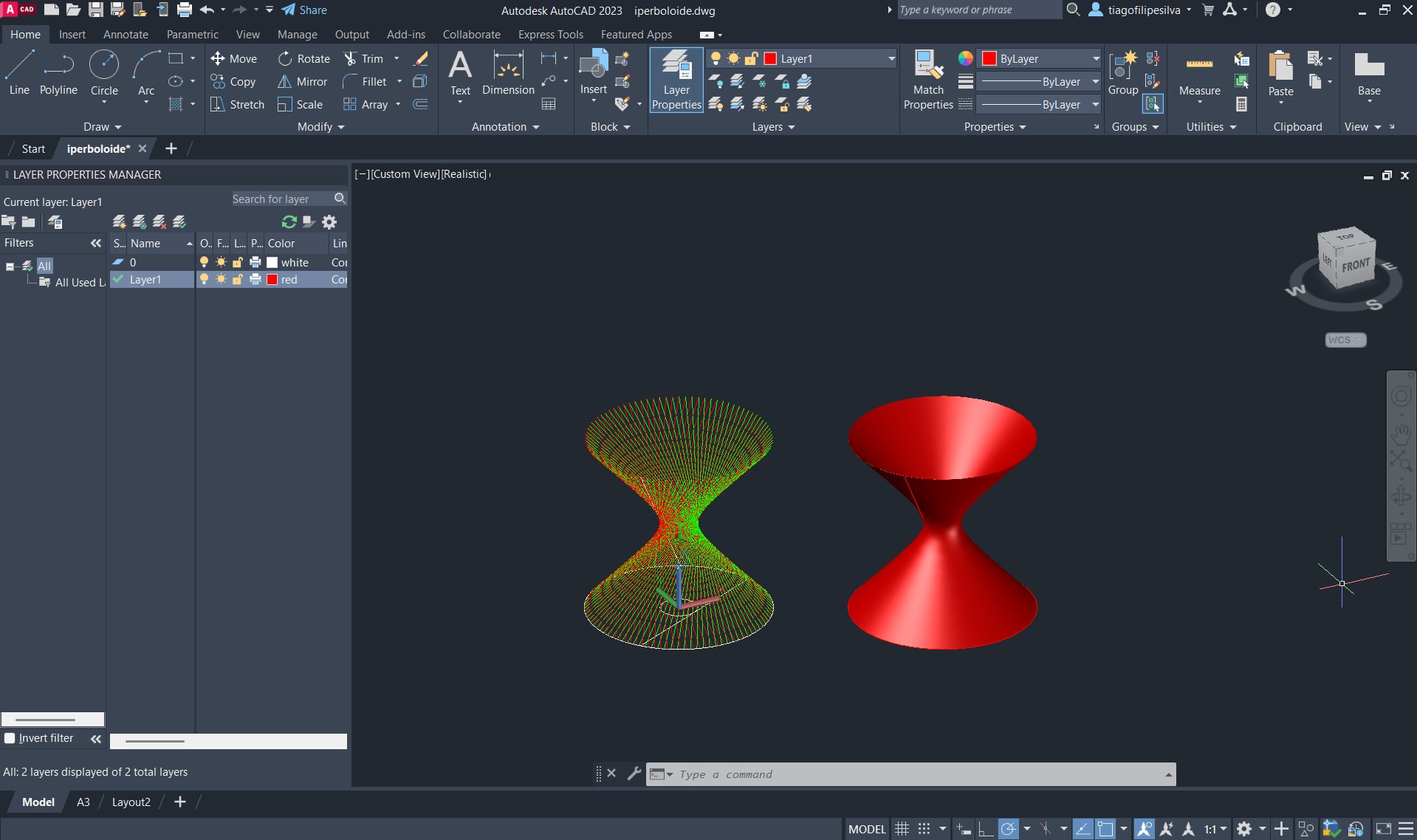

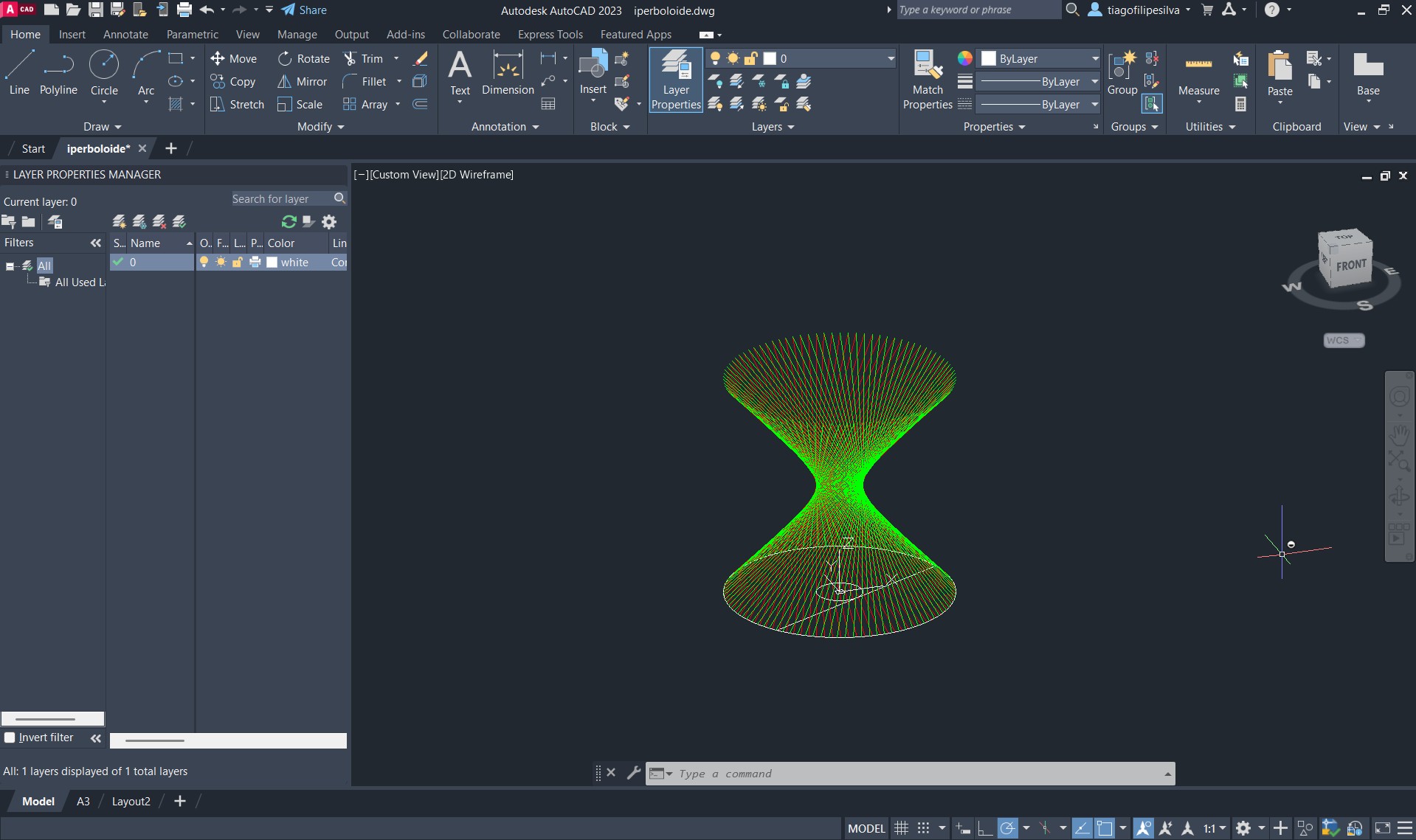

Criação de um terceiro hiperboloide e de uma espessura no mesmo.
Início de um novo exercício de criação de um dado, num novo ficheiro AutoCAD.
Criação de um cubo e de de uma grelha na base.

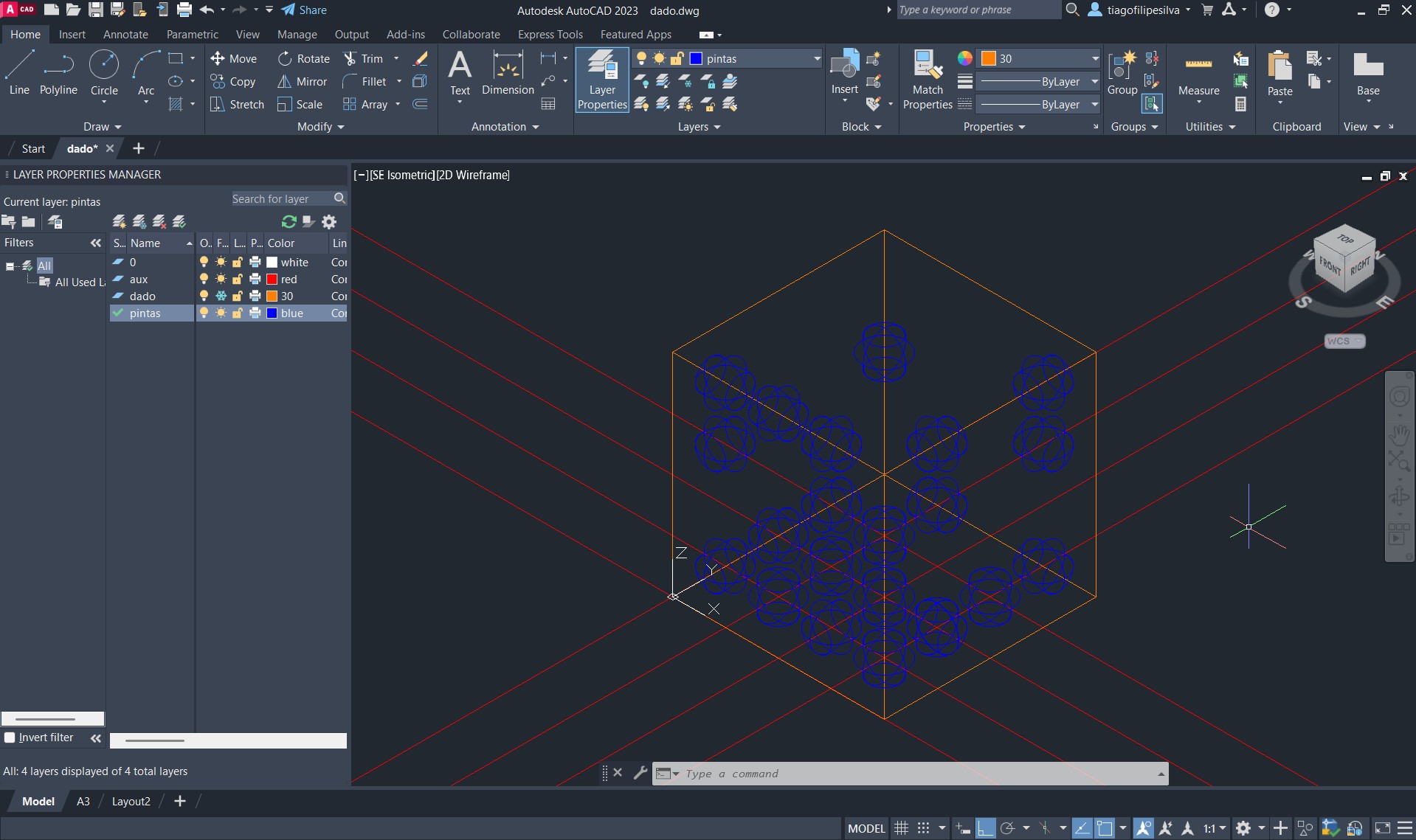

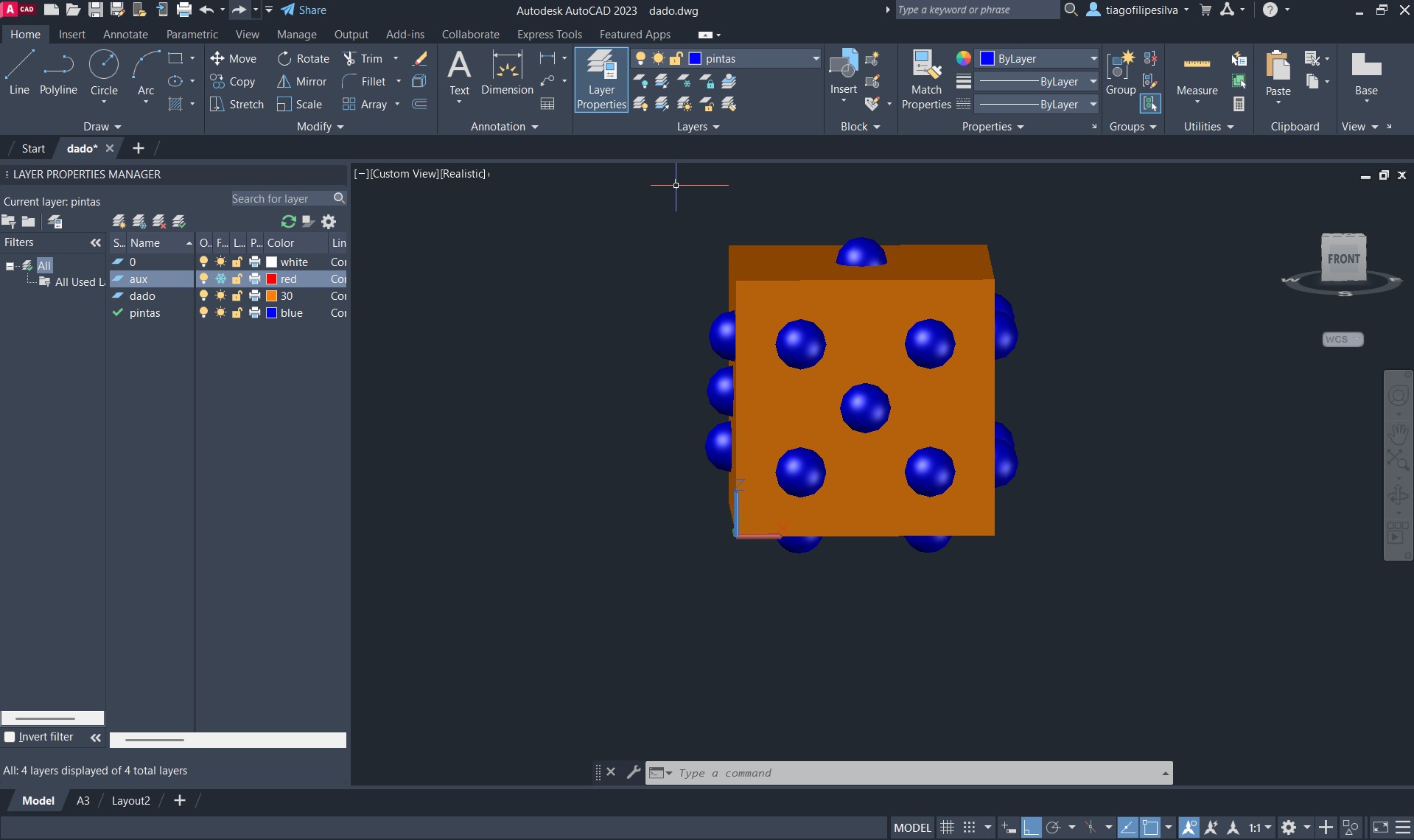

Criação da layer "pintas". Colocação de esferas na grelha da base, de forma a fazer o lado de um dado com seis pintas. Depois, cópia e colocação das mesmas nas outras faces do cubo, segundo a planificação de um dado.

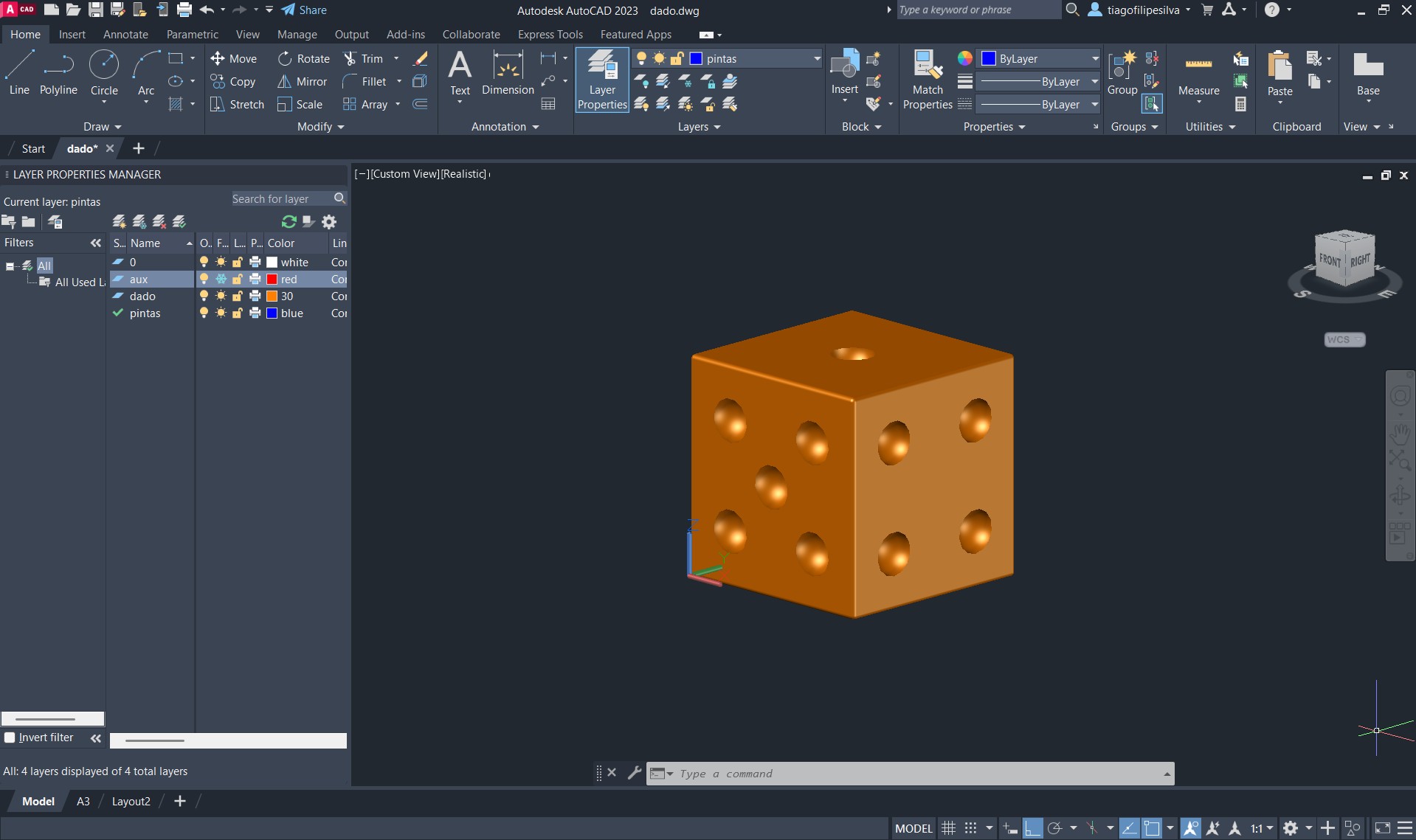

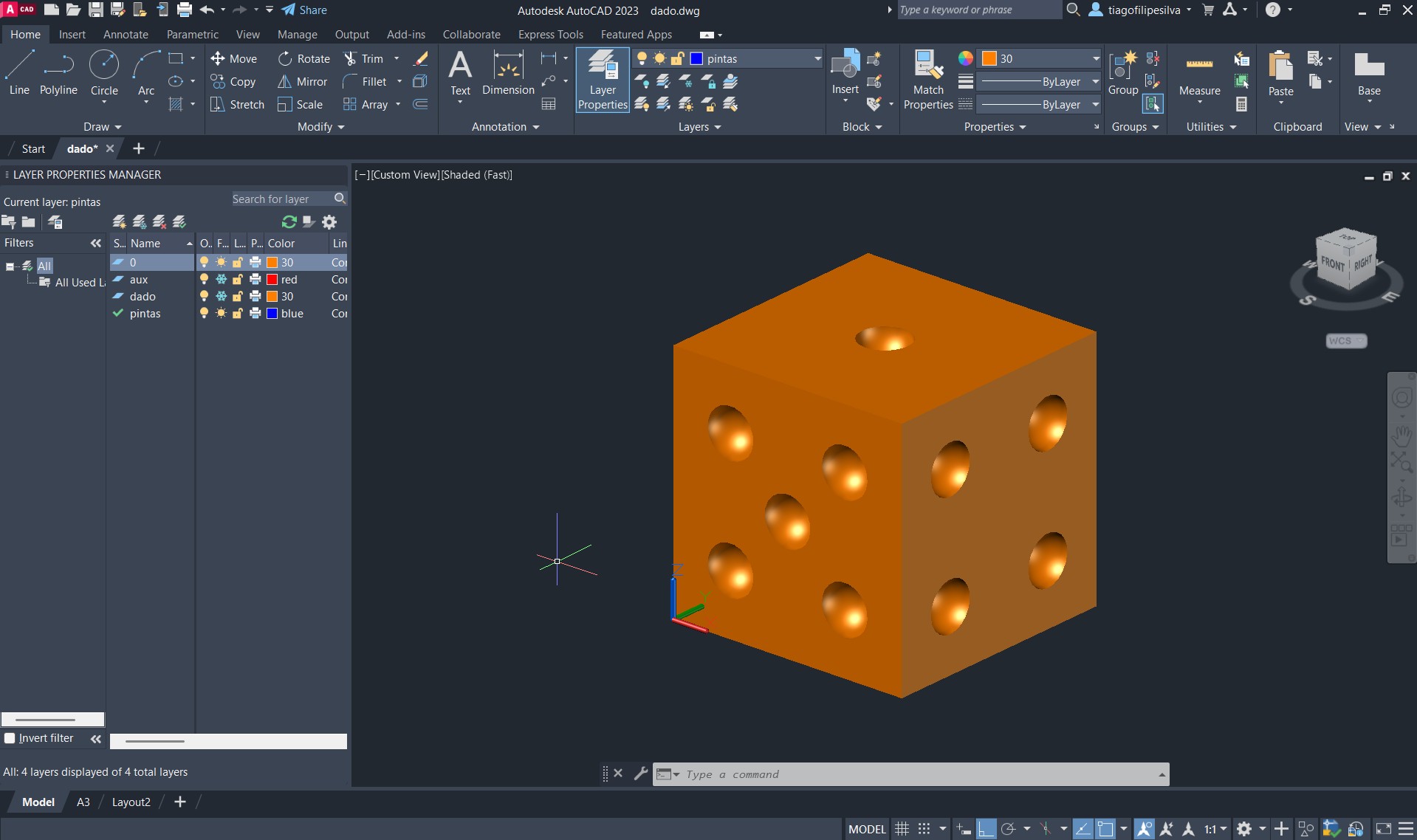

União de todas as esferas e extração das mesmas do cubo inicial. E, por fim, arredondamento das arestas do dado, a partir do comando: FILLET.
Preparação de um T0 para a primeira utilização do 3ds MAX, num novo ficheiro AutoCAD.
Importação de um novo comando T0, através de: APPLOAD. Criação de layers, cada uma com uma cor associada ao seu conteúdo.

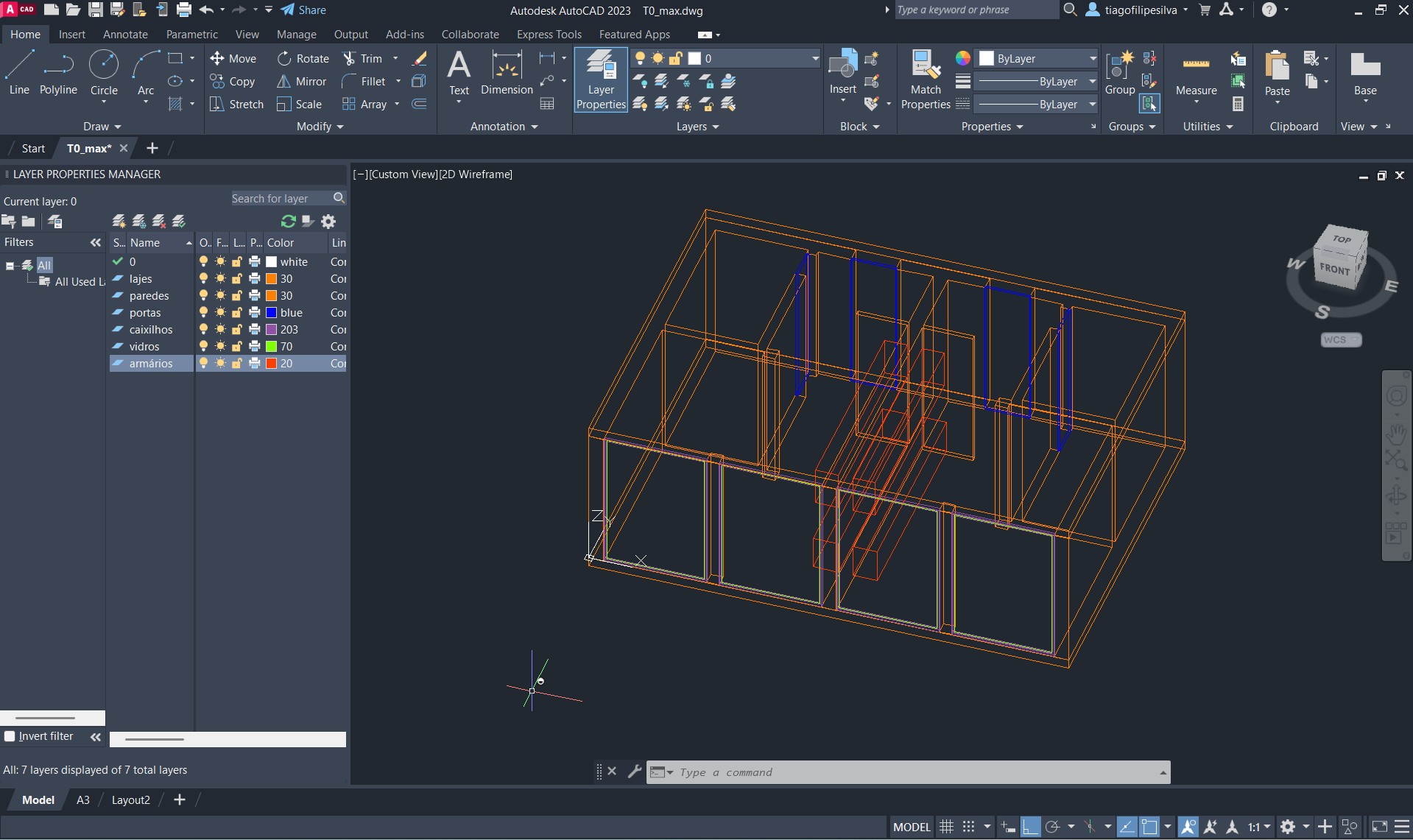

Mudança dos elementos para as suas layers e cores correspondentes.

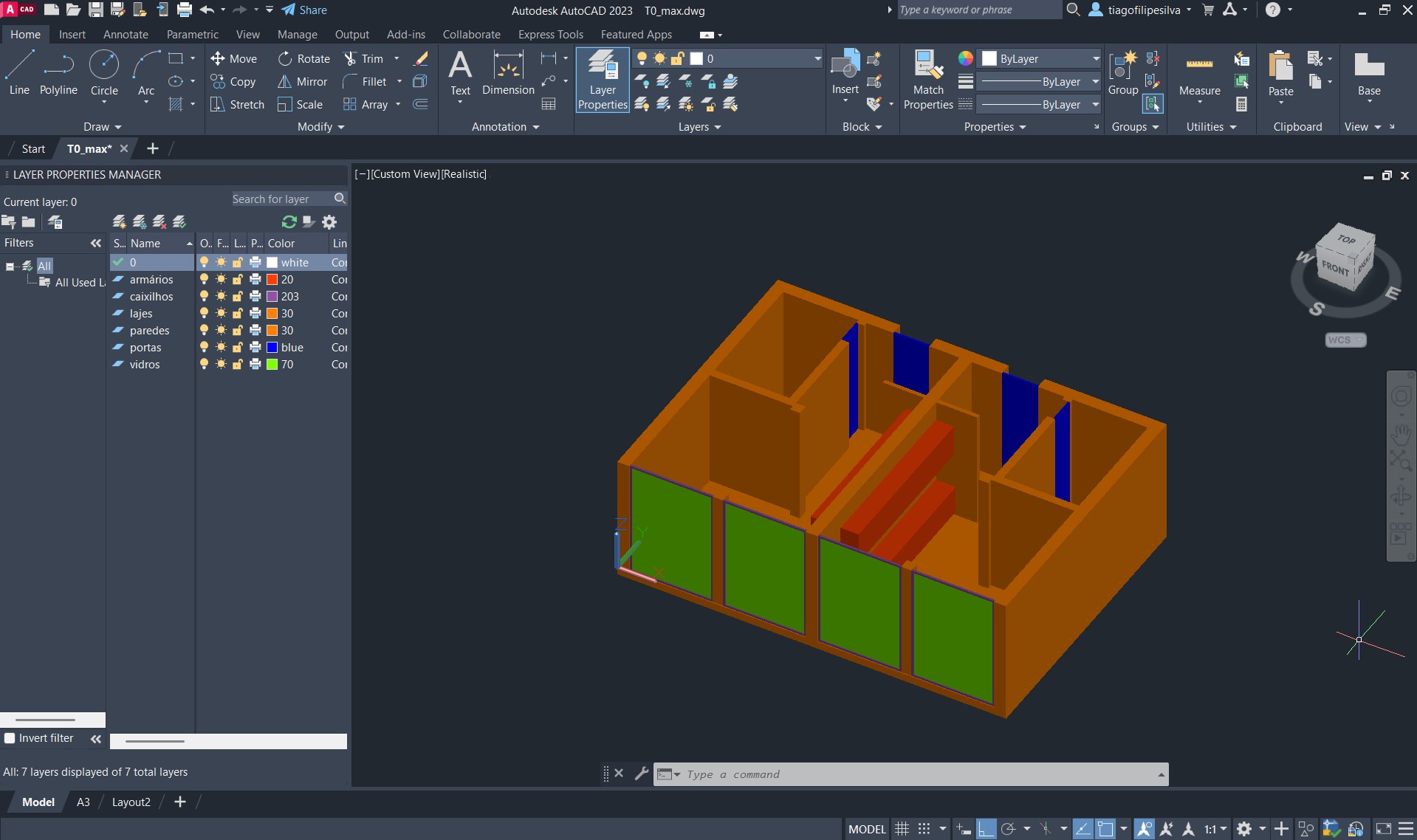

Criação dos vidros do T0, a partir dos comandos.

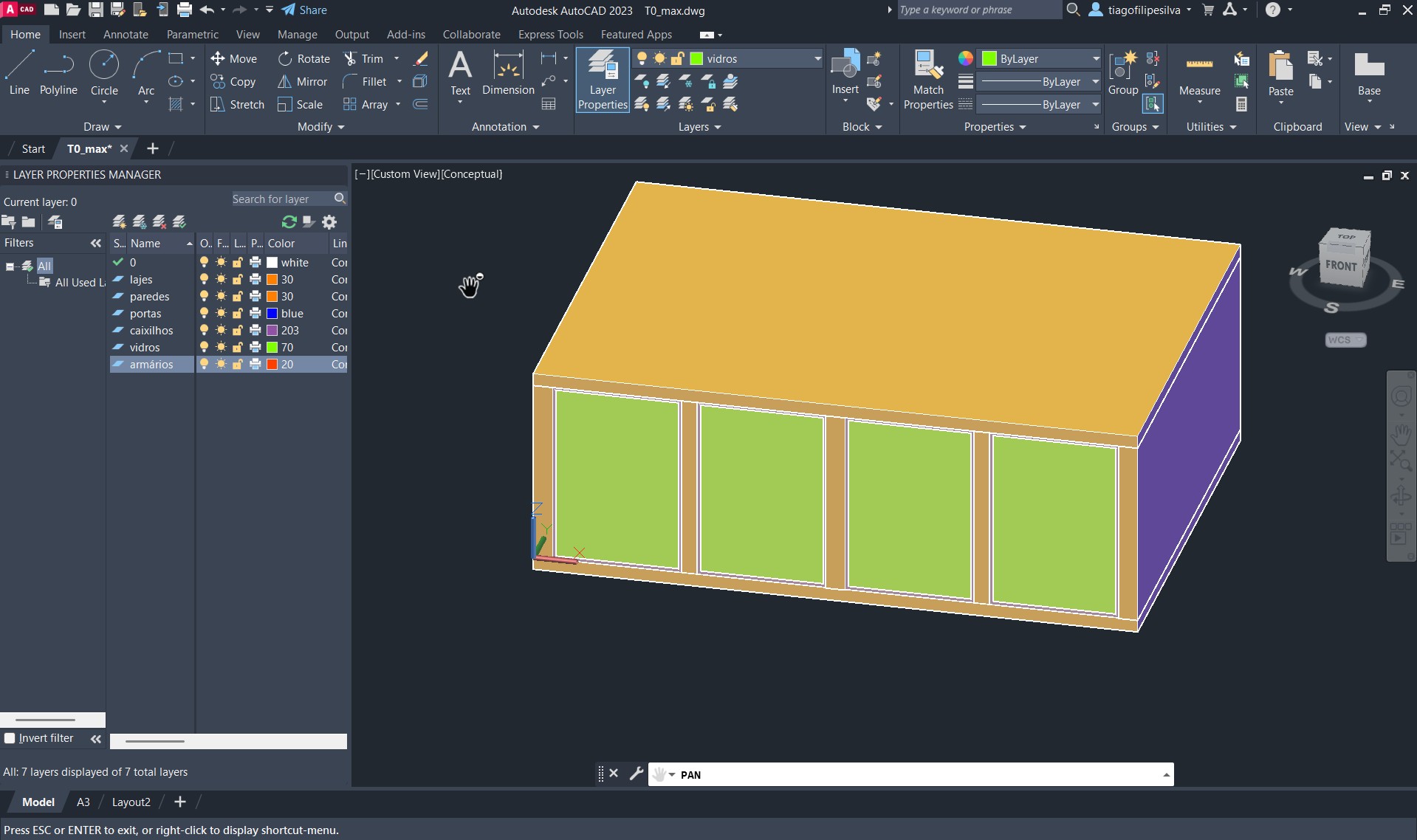

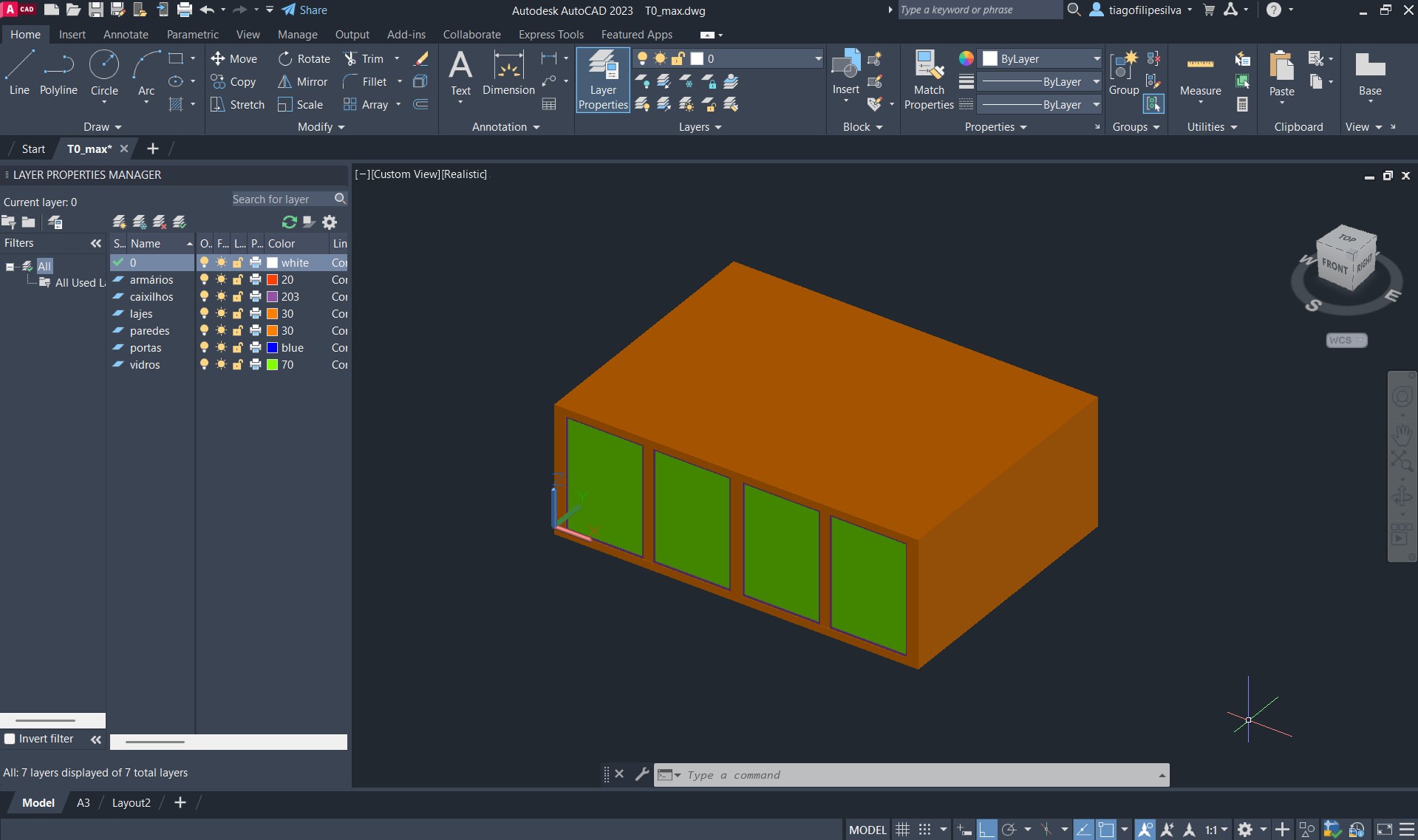

Criação de um teto, extensão do T0 para a direita e união das suas lajes e paredes, formando um único modelo.

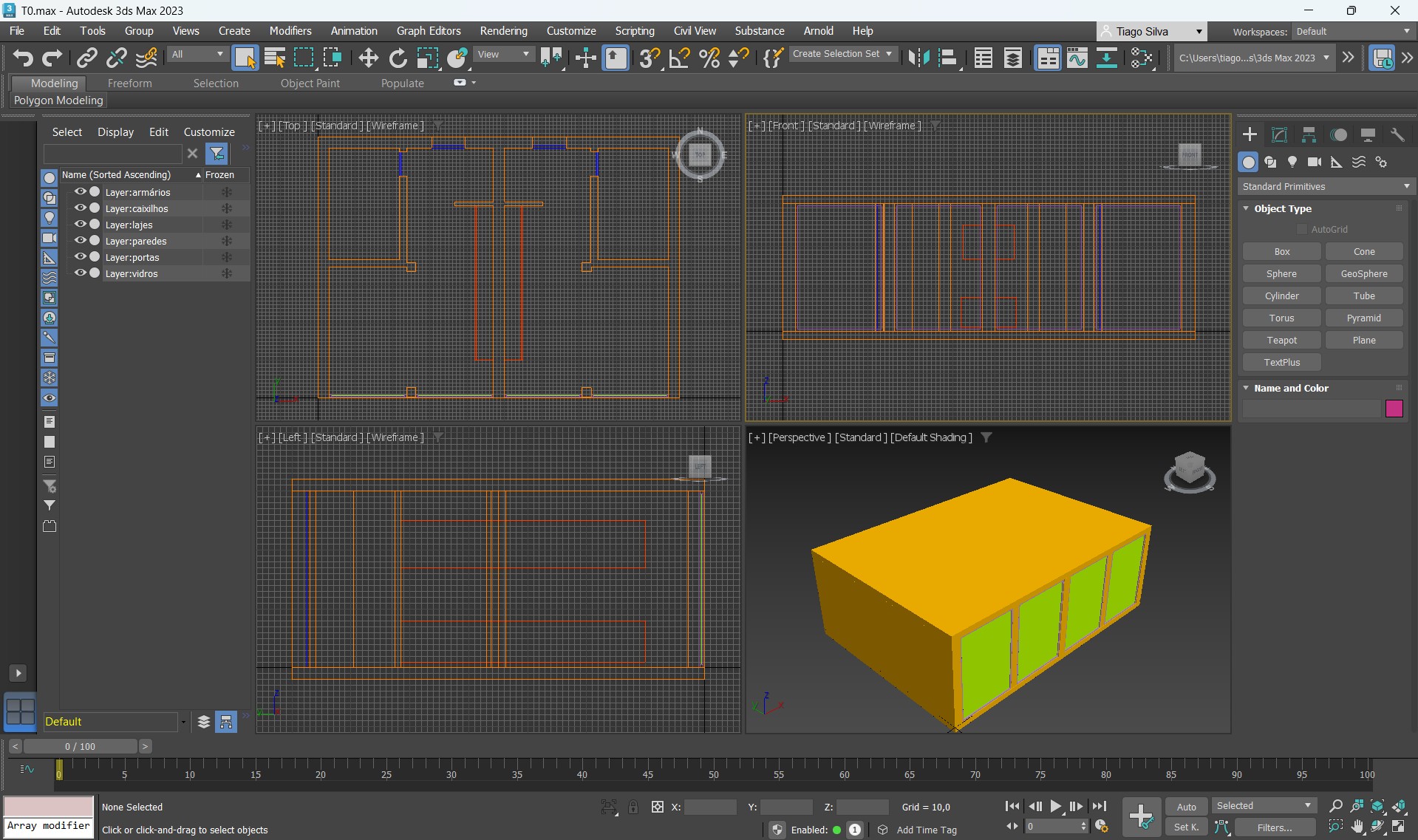

Introdução deste ficheiro e formatção num novo ficheiro no 3ds MAX.
