Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Tiago Filipe Silva
Semana 05
Início da realização do exercício de criação de sólidos no AutoCAD..

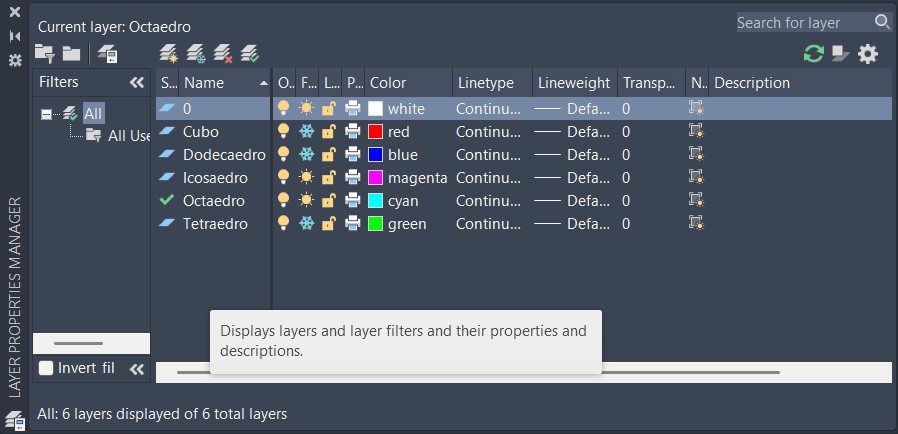

Criação de cinco layers para a realização de cada um dos sólidos:
um cubo (vermelho), um tetraedro (verde), um octaedro (cyan), um dodecaedro (azul) e um icosaedro (magenta).
CUBO:

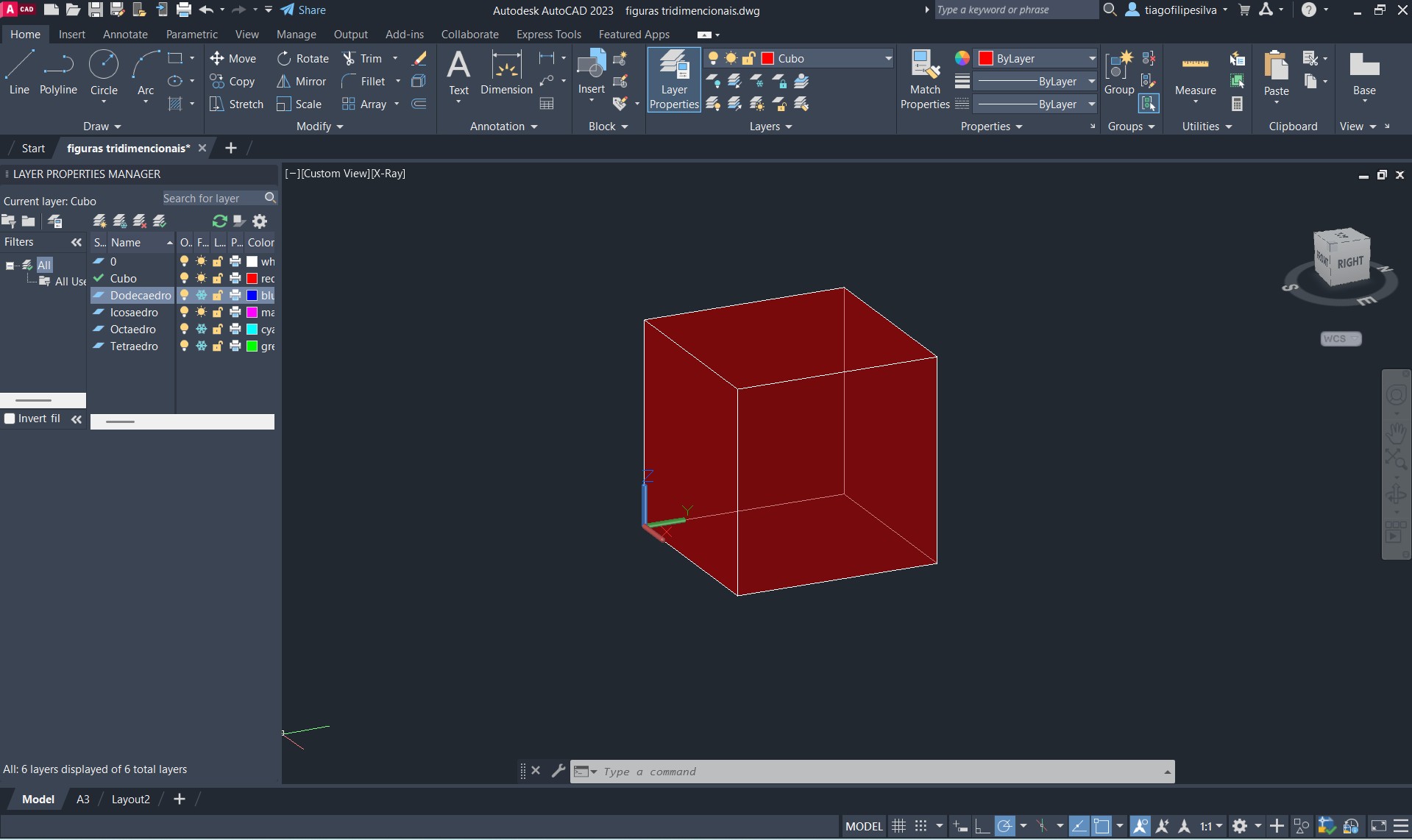

Construção de um cubo através do desenho da planificação do mesmo.
TETRAEDRO:

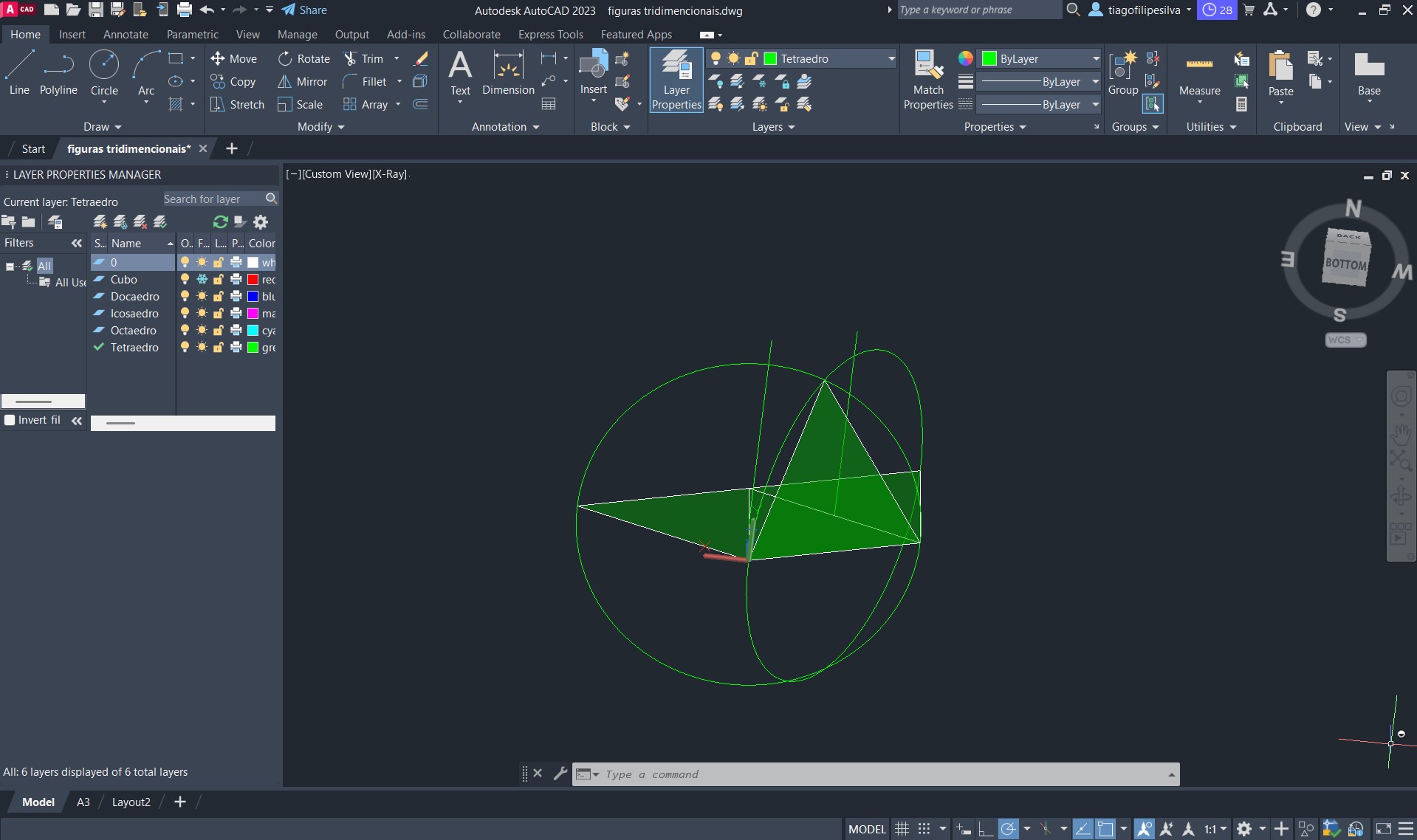

Criação da planificação do tetraedro.

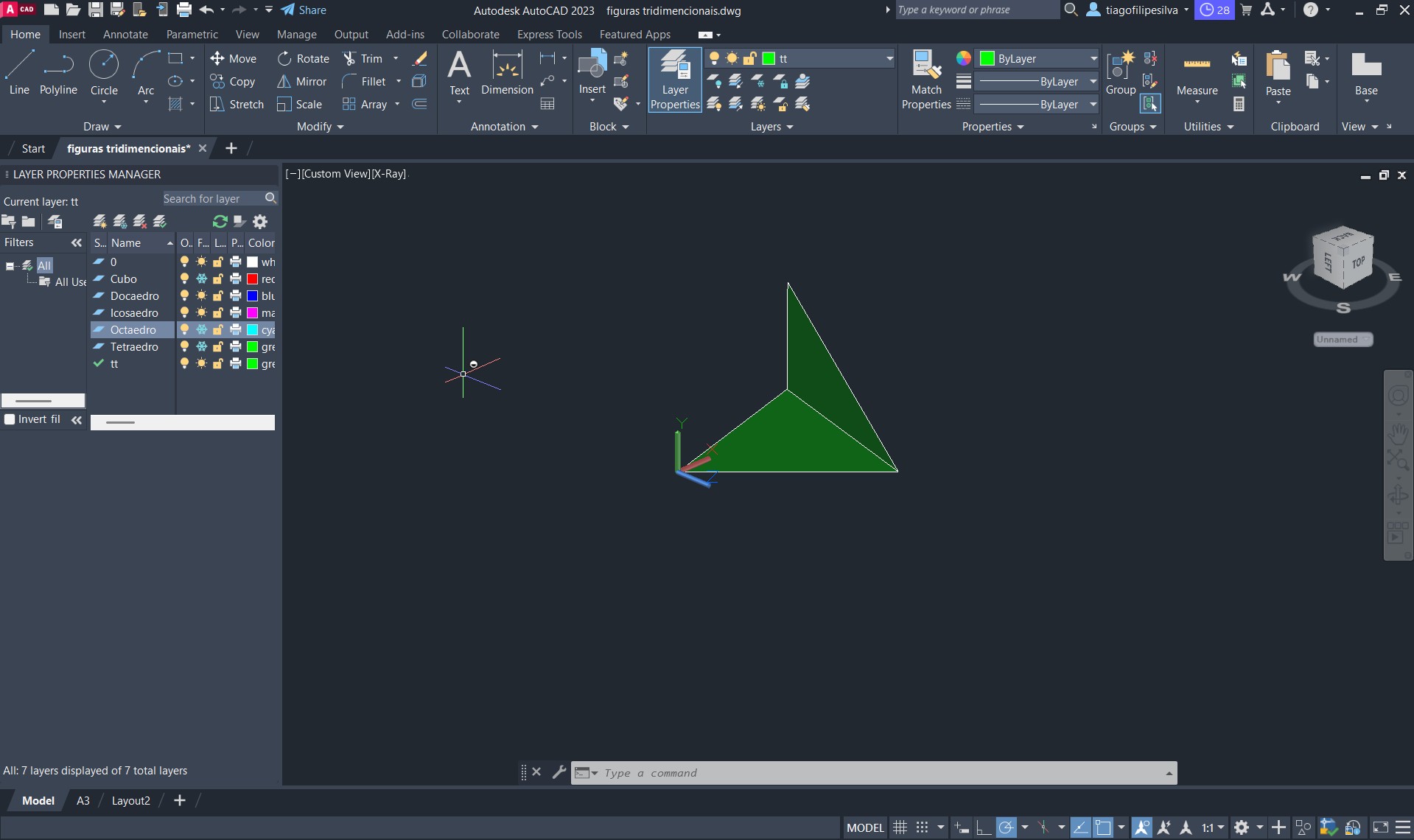

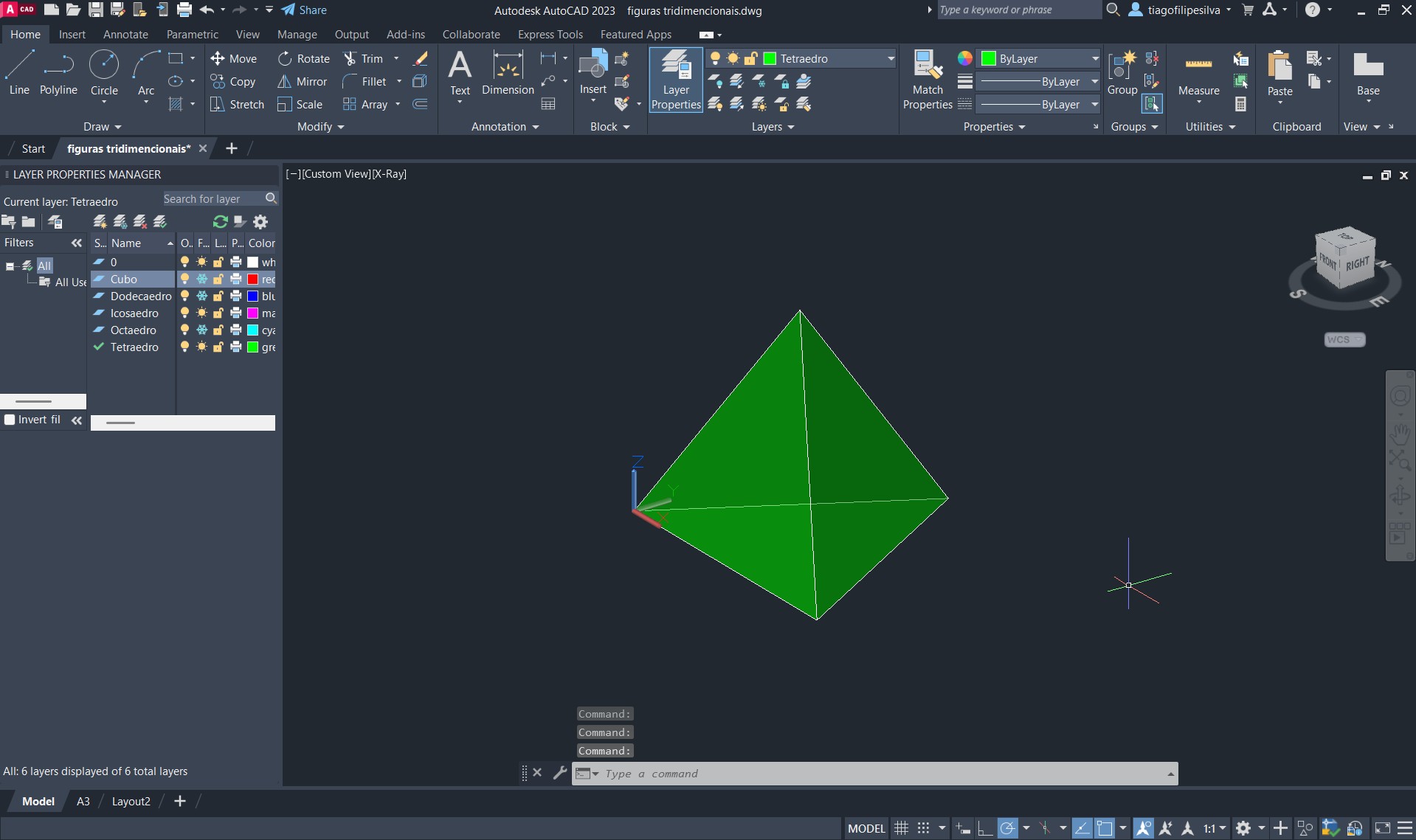

Construção do tetraedro final, através dos comandos: ARRAYCLASSIC e SURFSCULPT.
OCTAEDRO:
Construção da parte superior do octaedro.

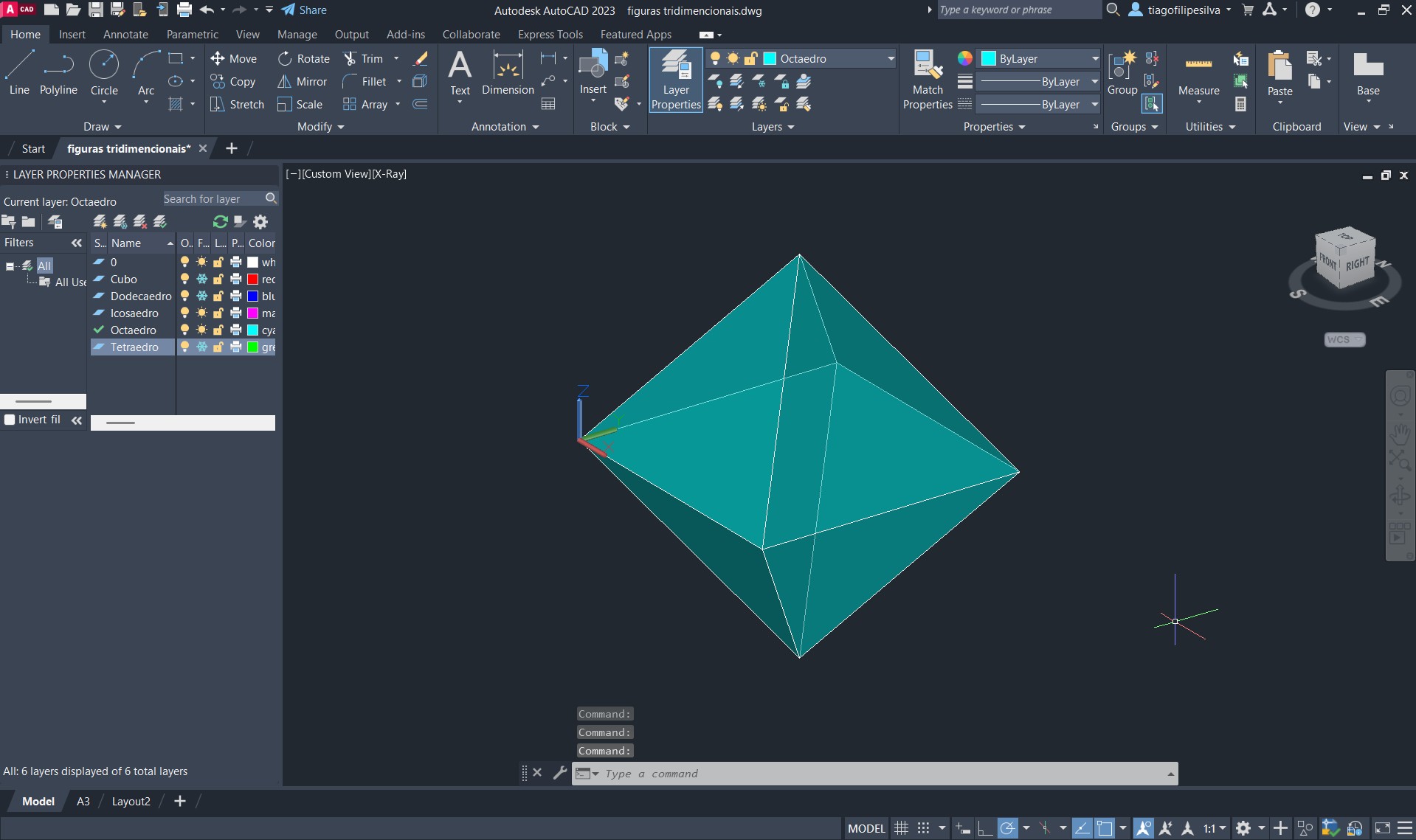

Reflexão da parte superior para a criação do sólido completo, através dos comandos: MIRROR e SURFSCULPT.
DODECAEDRO:

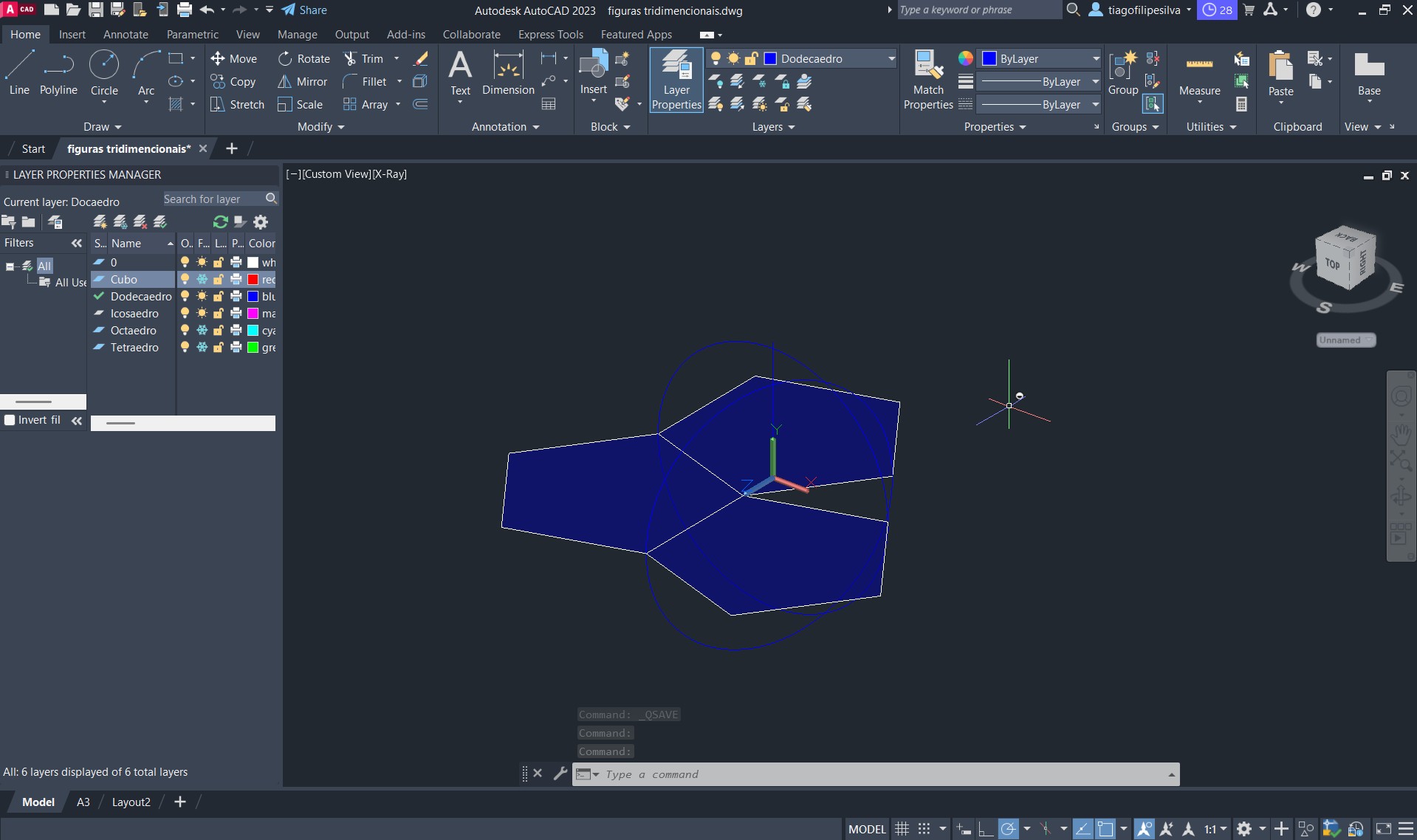

Início da planificação do dodecaedro através de criação de 3 pentágonos.
