Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Tiago Filipe Silva
Semana 03
Início da realização do exercício dos poligonos no programa AutoCAD.

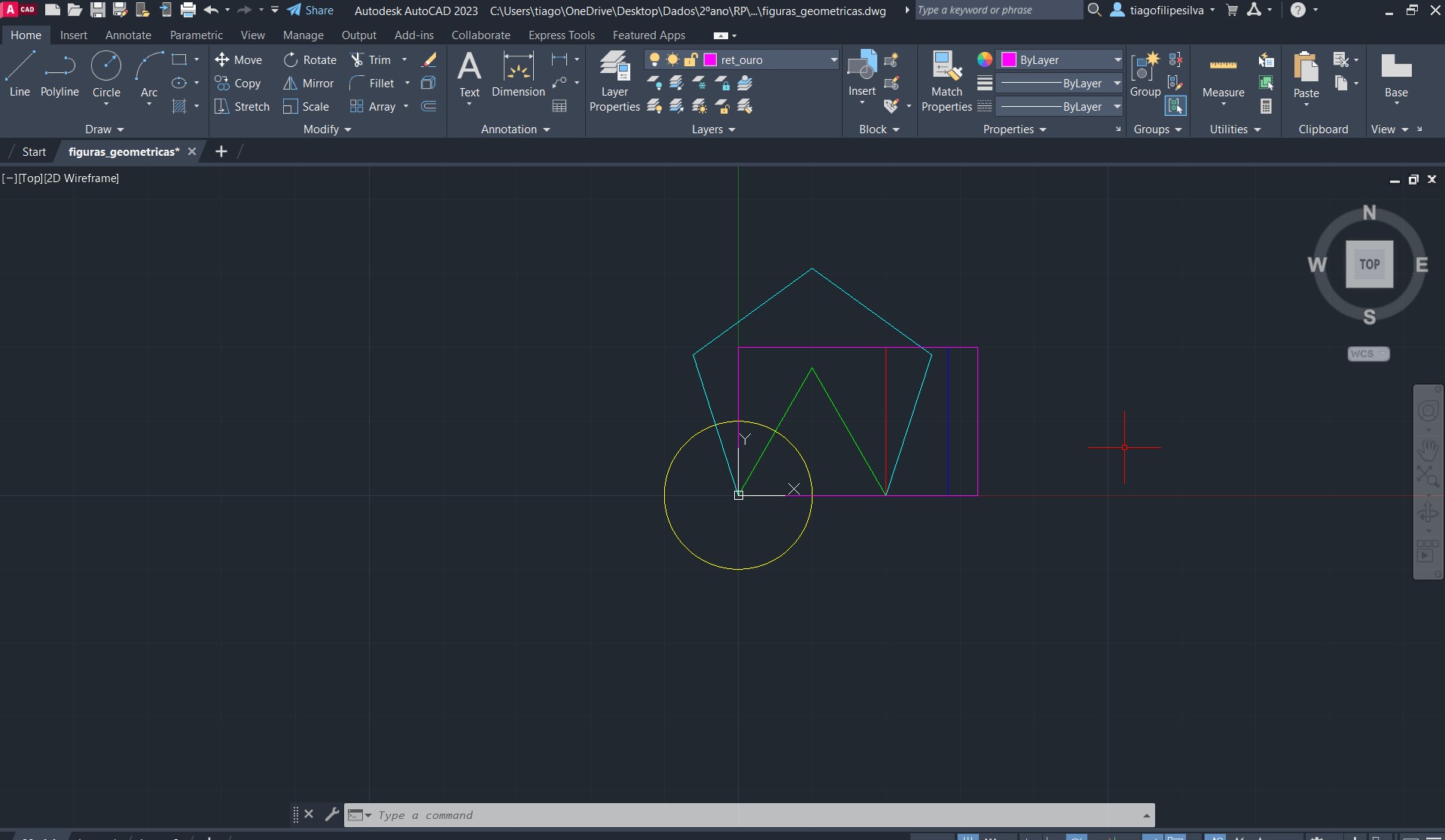

Criação de 6 poligonos em diferentes layers e com diferentes cores, um quadrado a vermelho, um circulo a amarelo,
um triângulo a verde, um pentágono a cyan, um retângulo r2 a azul e um ratângulo com proporção aurea a magenta.
O trabalho foi depois guardado num ficheiro no formato DWG

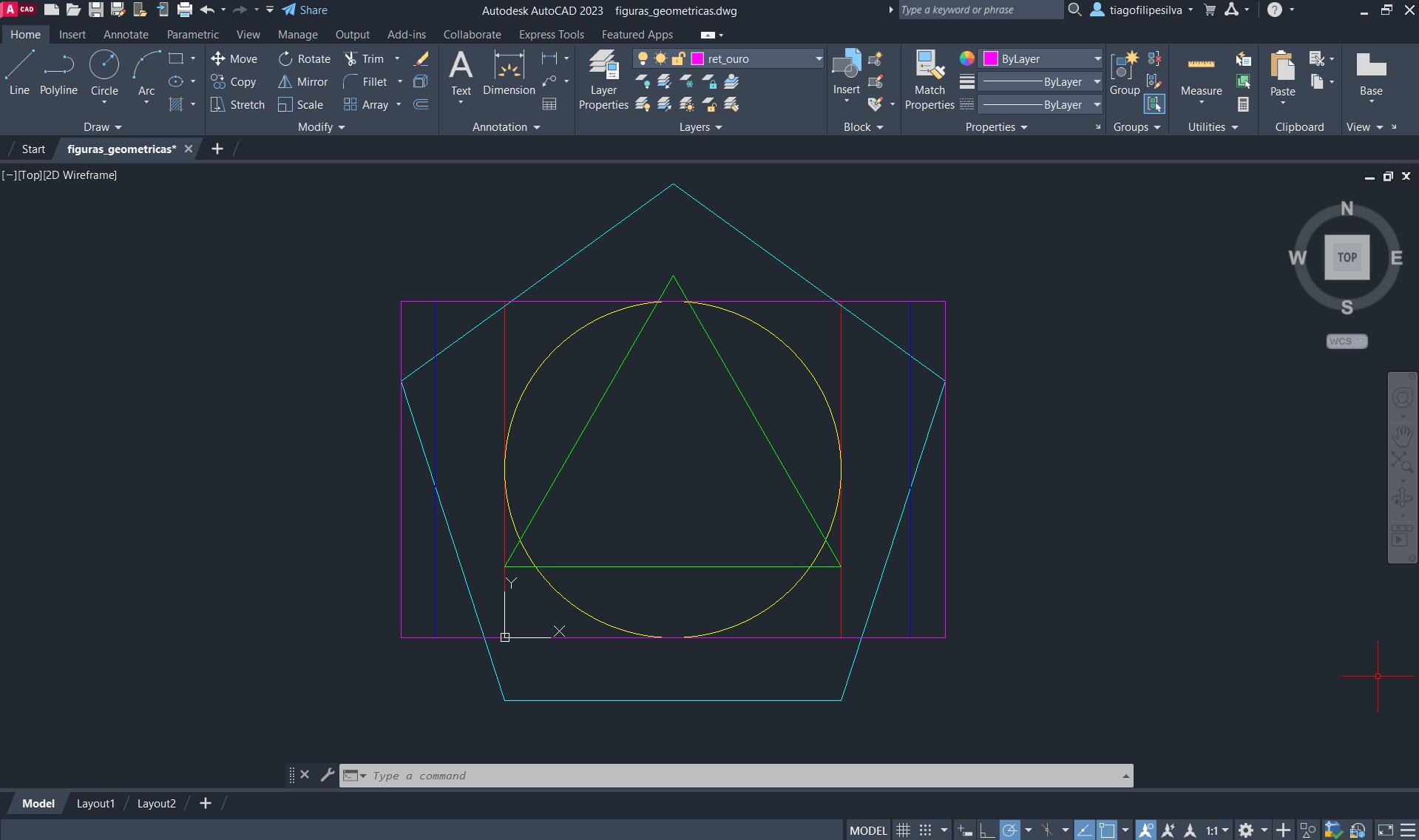

Reorganização das figuras geometricas, colocando-as todas com os centros geometricos no ponto central do quadrado inicial..

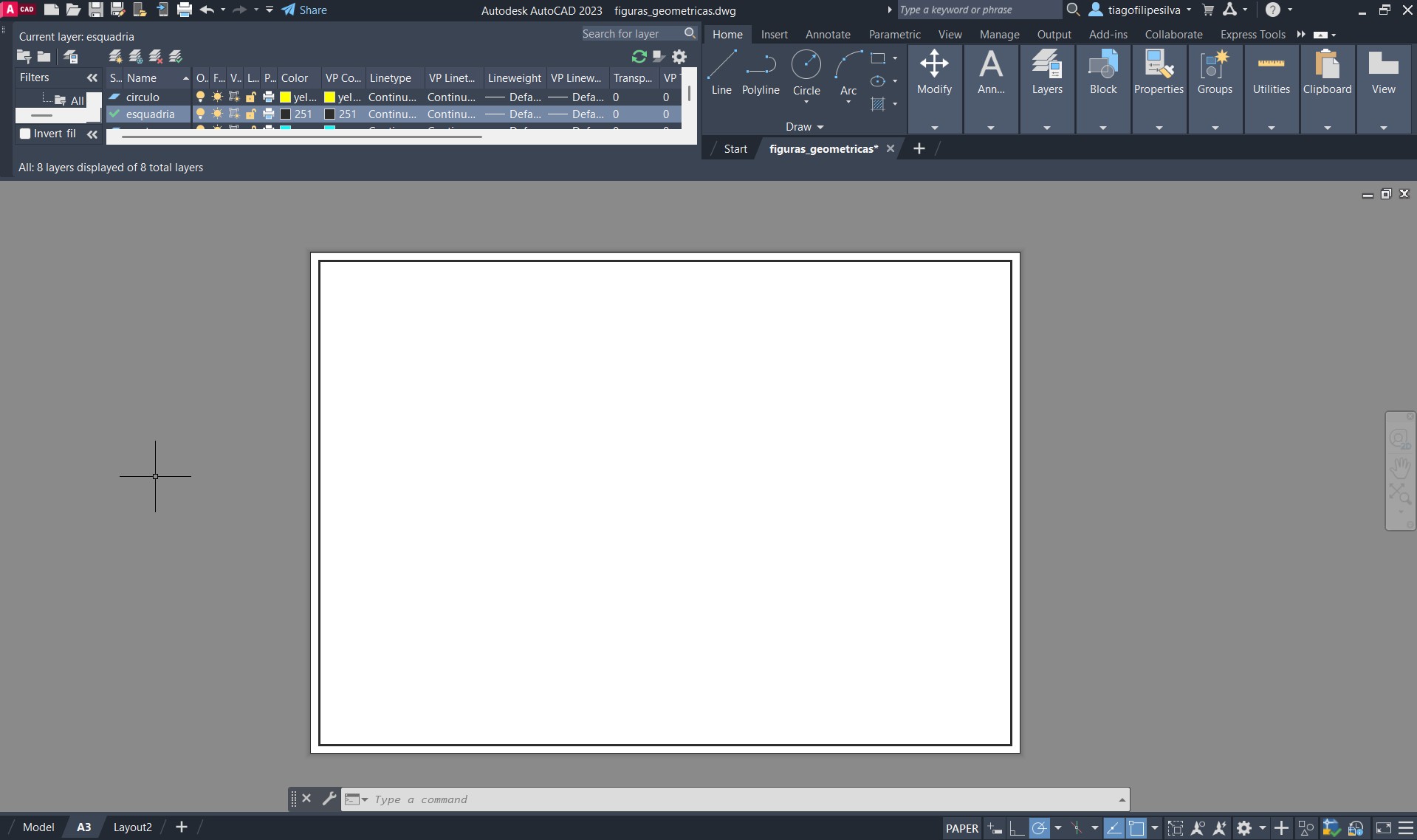

Criação das camadas e concepção de uma folha de tamanho A3 com uma esquadria, no AutoCAD.
Nesta Folha foram retiradas as margem e aplicada a escala de 1 para 1000 mm.
