-AUTOCAD - LINHAS

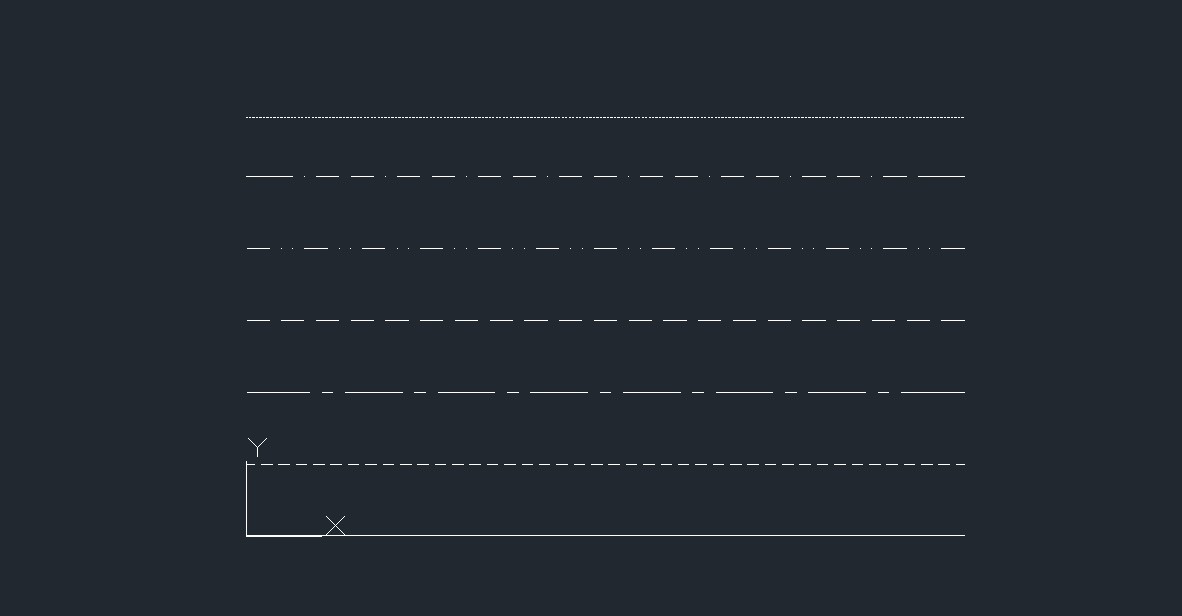

Representação de diferentes "tipologias" de linhas, através do comando LINETYPE e do comando LTSCALE (~
-PREENCHIMENTO DE FORMAS

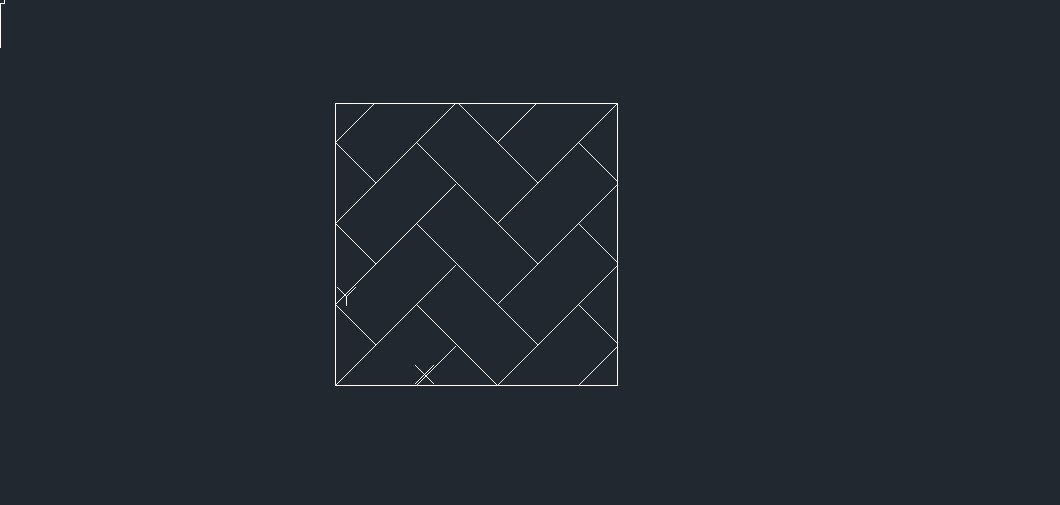

Uso do comando HATCH (ferramenta usada para preencher uma área fechada com uma textura ou cor sólida)
como estudo de implantação de preenchimentos.

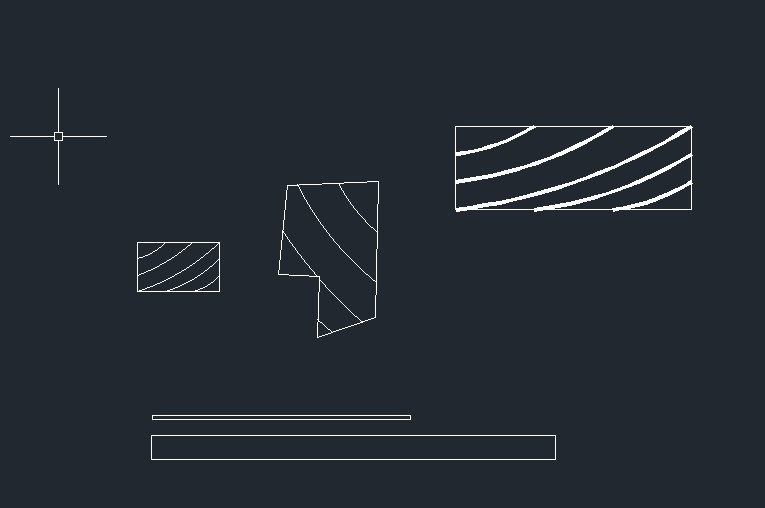

Novo preenchimento, com textura de "madeira" sob diferentes formas.
Para este efeito, e sendo o ficheiro em formato LSP, usou-se o comando "MAD" para dar forma aos comandos pré-defenidos.
-SIMBOLOGIA

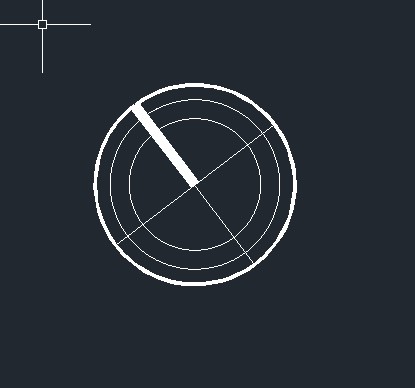

Introdução, no Autocad, de um ficheiro LSP, que servirá como ícone de indicação do norte.
Para este efeito, usou-se o comando "NORTE" para dar forma aos comandos pré-defenidos.

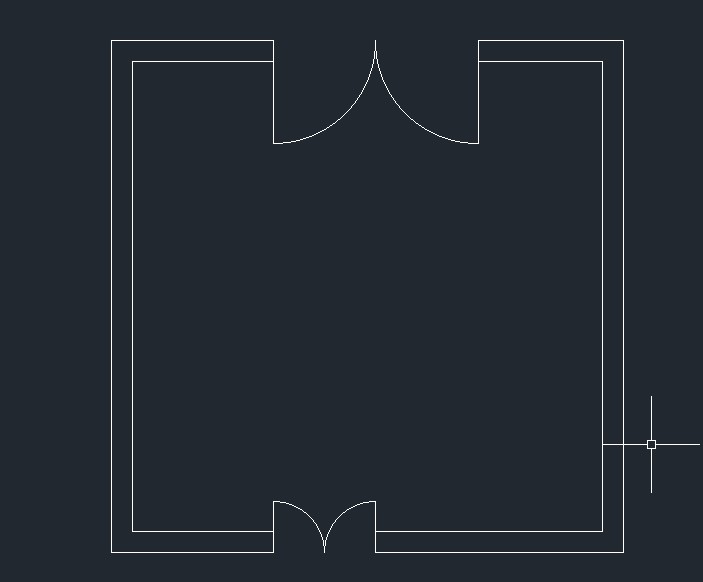

Introdução de um novo ficheiro, que servirá de desenho para as portas, dando-lhe o seu funcionamento através do comando "PORTAS".
AULA 24

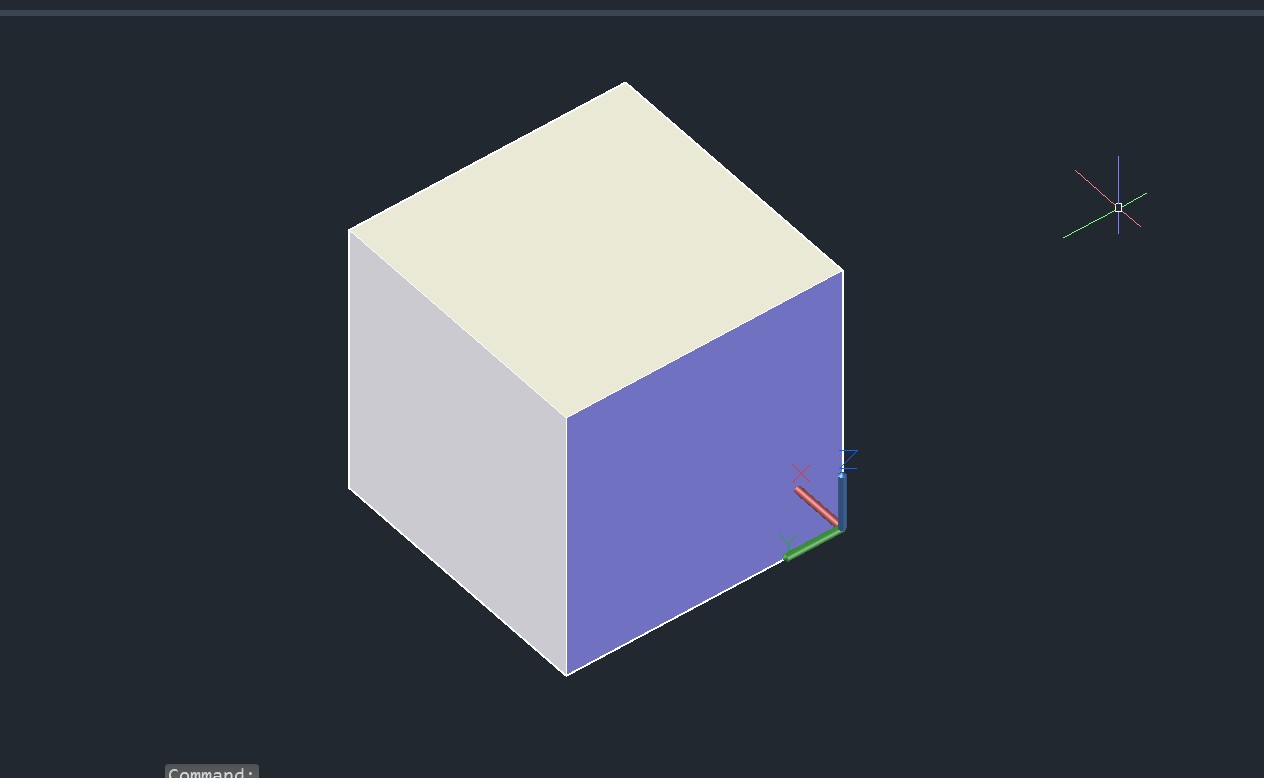

Utilização do comando "box" para criar um cubo, e do comando "convtosurface" para dividir as faces do cubo em varios quadrados.
Criação de um novo ficheiro, e utilização do comando "Appload" para transferir o comando "T0" para o autocad.

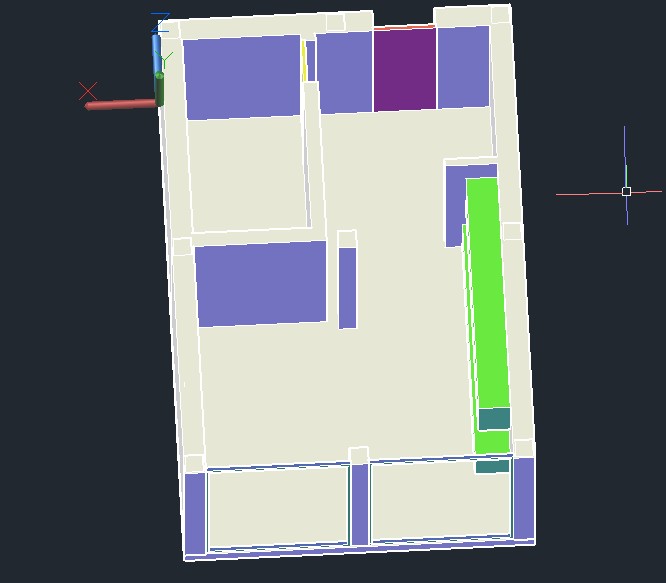

Utilização do comando T0, para criar o piso 1 de um prédio, e posteriormente utilização do comando "solidedit"/ "face"/"move" para mover asparedes da casa de banho de maneira a ficarem com 1,70m.

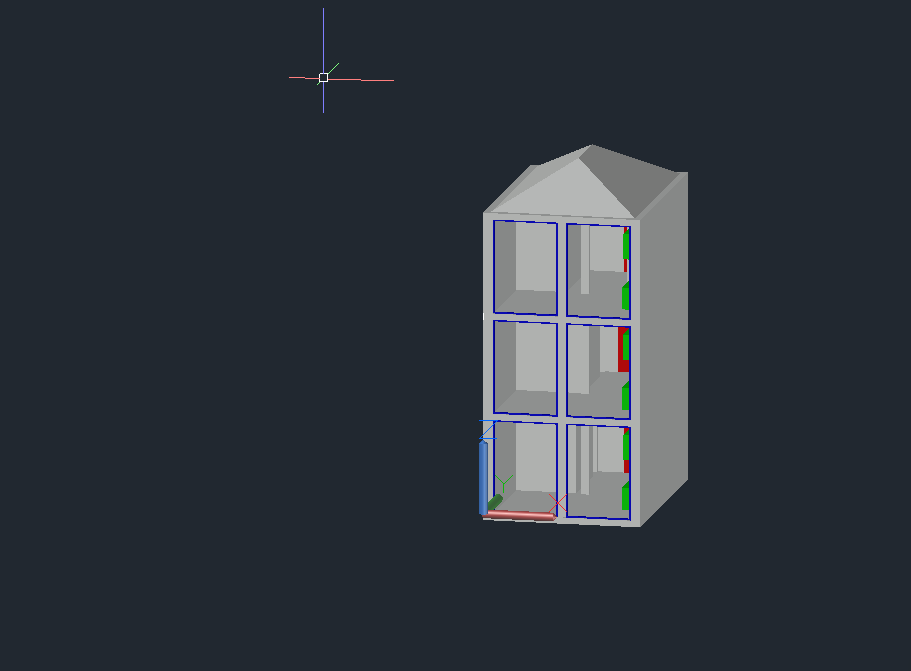

Criação de mais 2 pisos iguais, utilizando o comando "T0", e o ponto de inserção 20 cm acima do piso anterior.
Criação de uma cobertura não plana utilizando o comando "Extrude" e atribuindo-lhe uma angulo e uma altura.

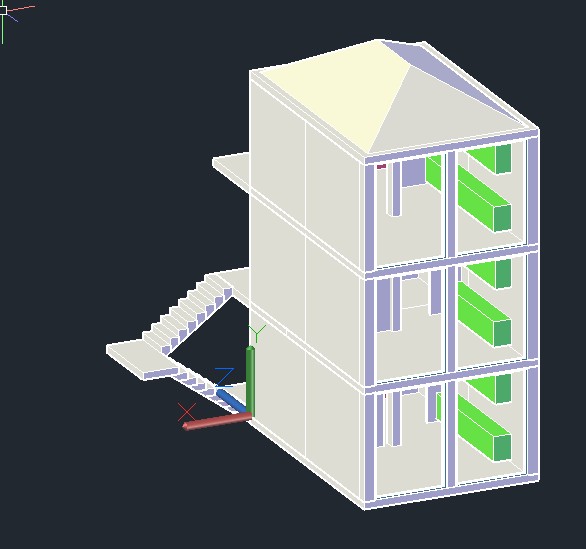

Finalmente criamos umas escadas utilizando o comando "3dstair" que extraimos e inserimos no autocad com o comando "appload".
Para fazer as escadas tivemos que alterar o ucs.
