Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Margarida Lopes
Semana 07

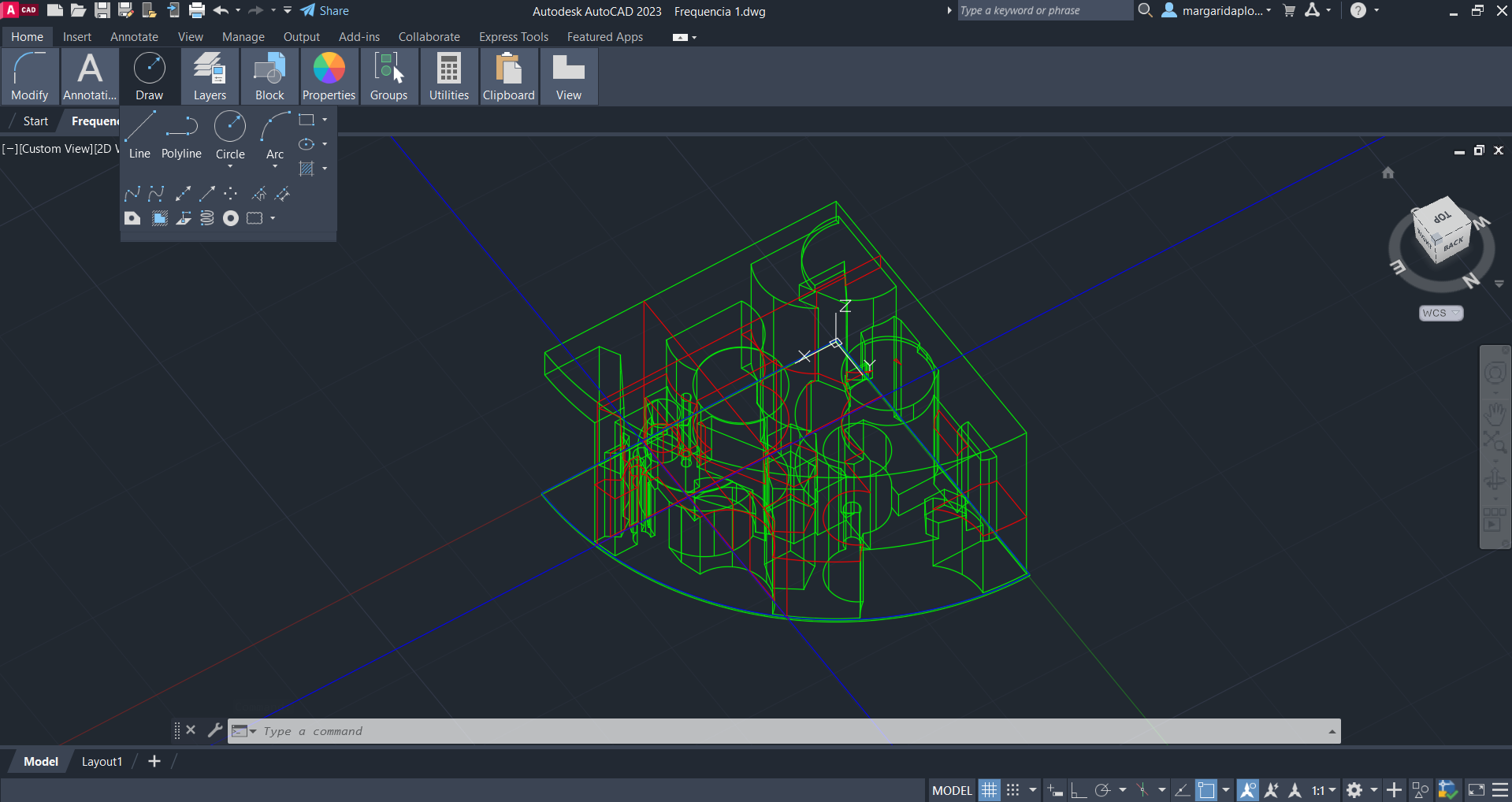

Conclusão do exercício da aula anterior, o exercício de construção da Uhouse de Toyo Ito.

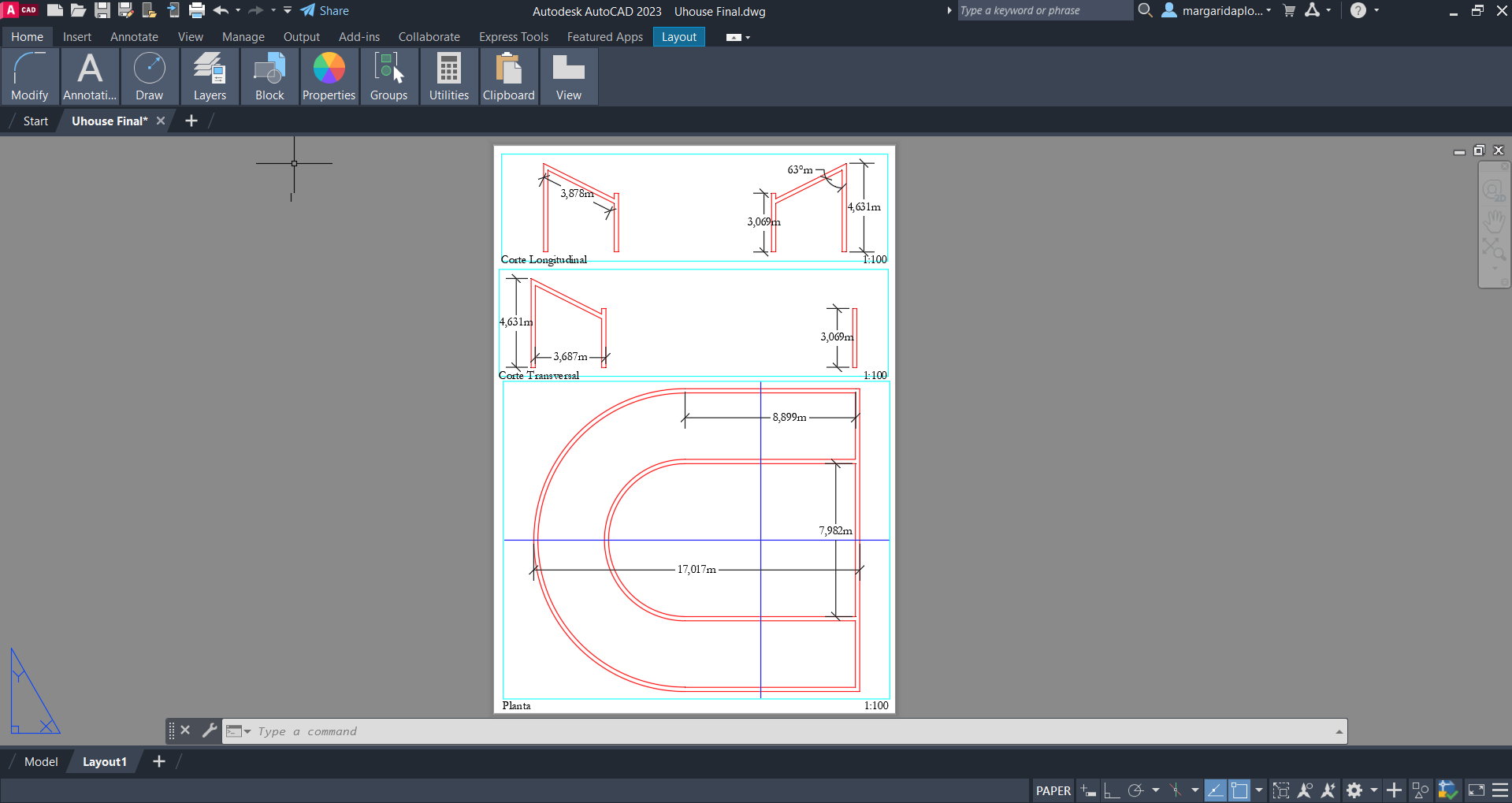

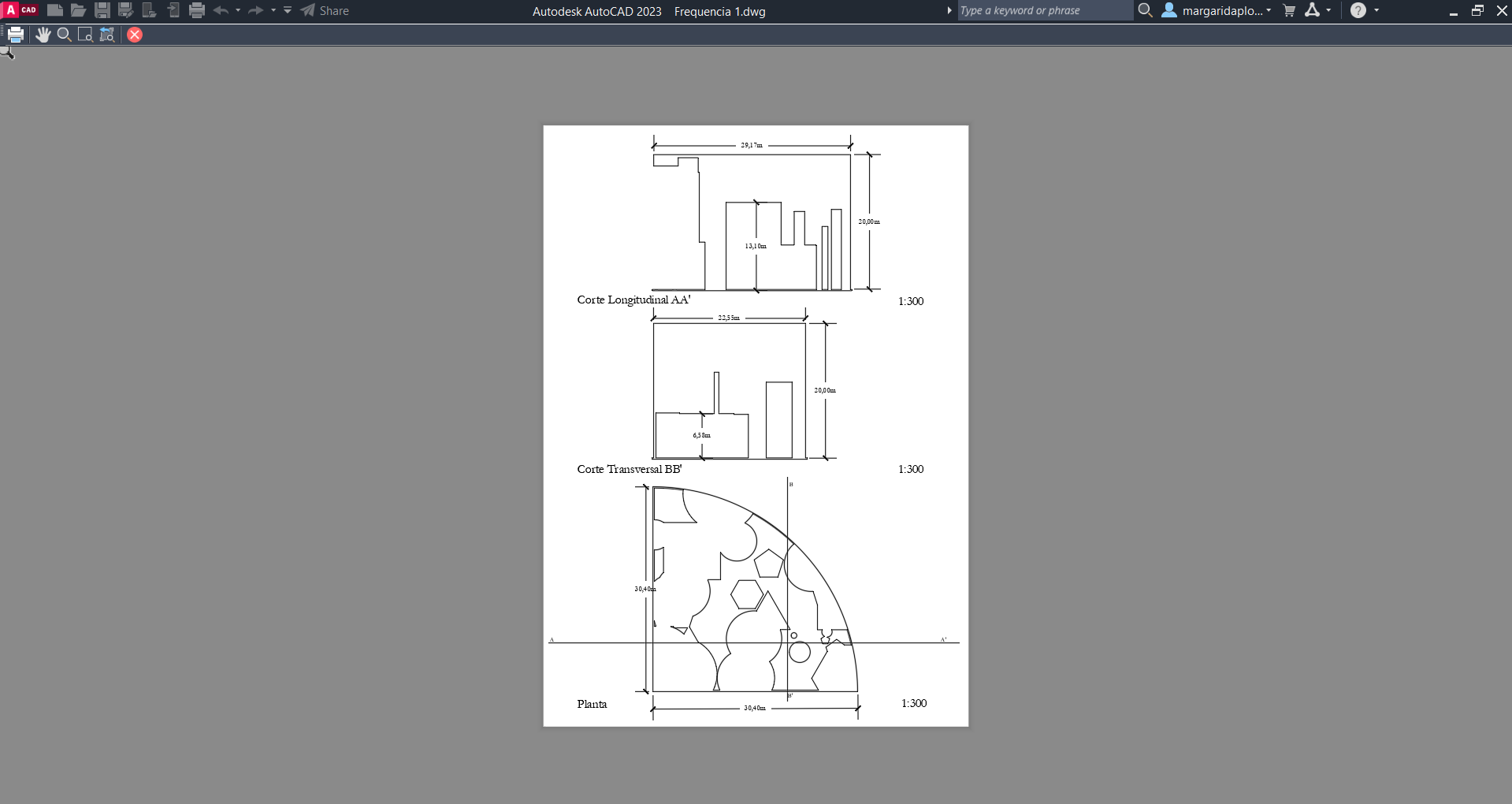

Criação de um layout numa folha A4 com a planta, um corte transversal e um corte longitudinal da casa, através dos comandos "MVIEW", "ZOOM" e "UCS".
Adição de legendas e cotas neste mesmo layout, com recurso aos comandos "DIM" e "TEXT".

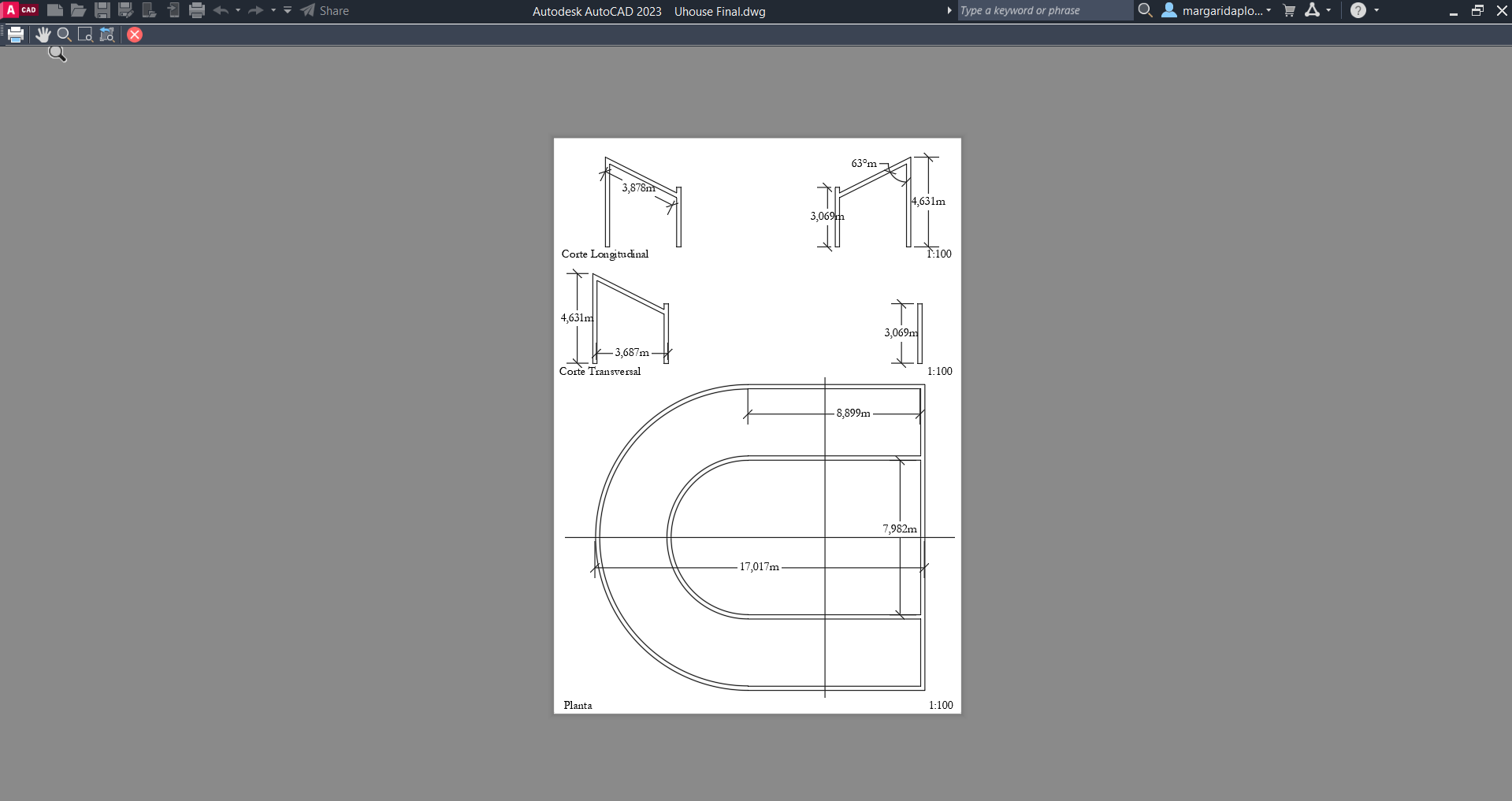

Posteriormente guardando o layout num Ficheiro PDF.

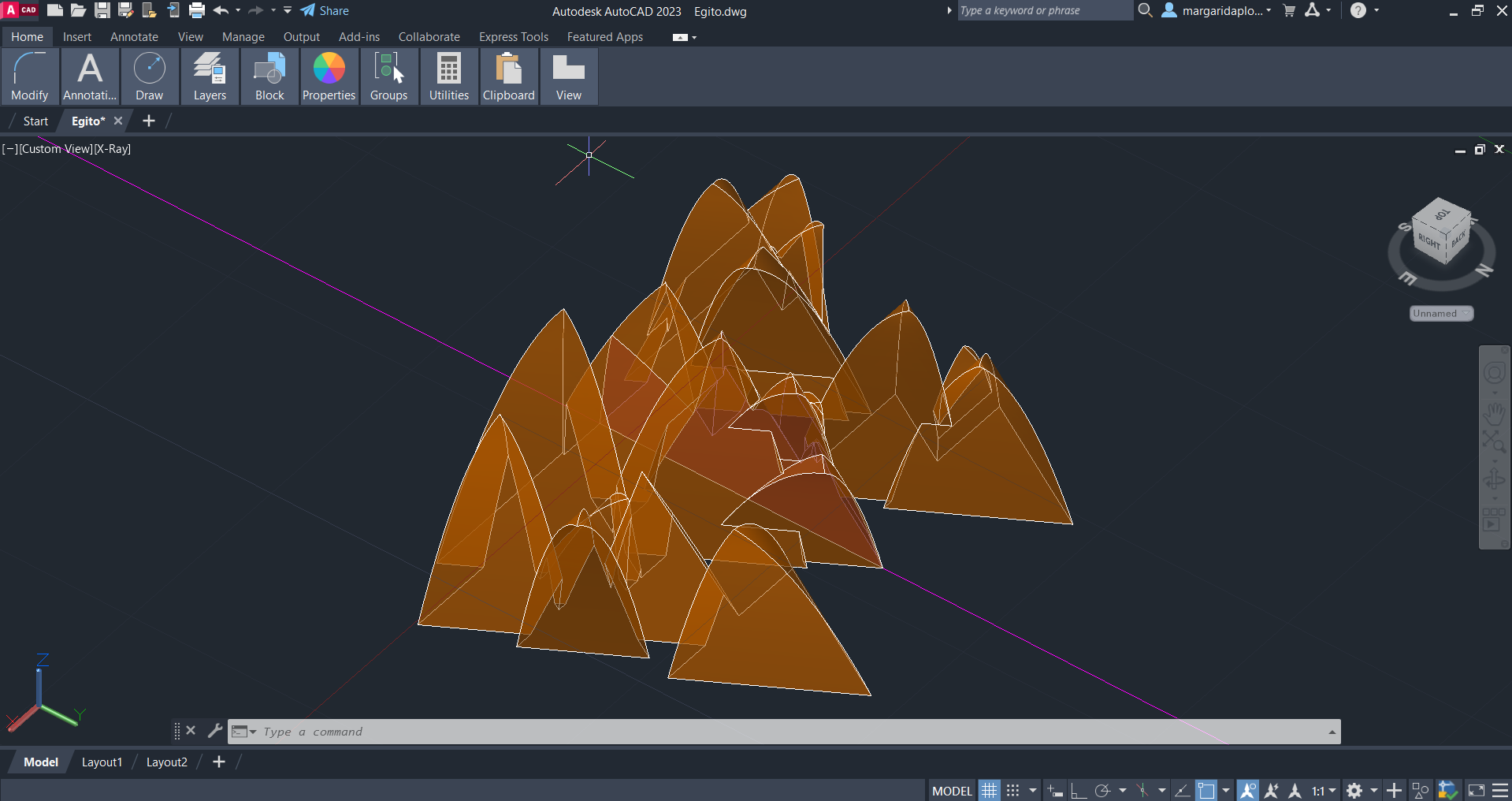

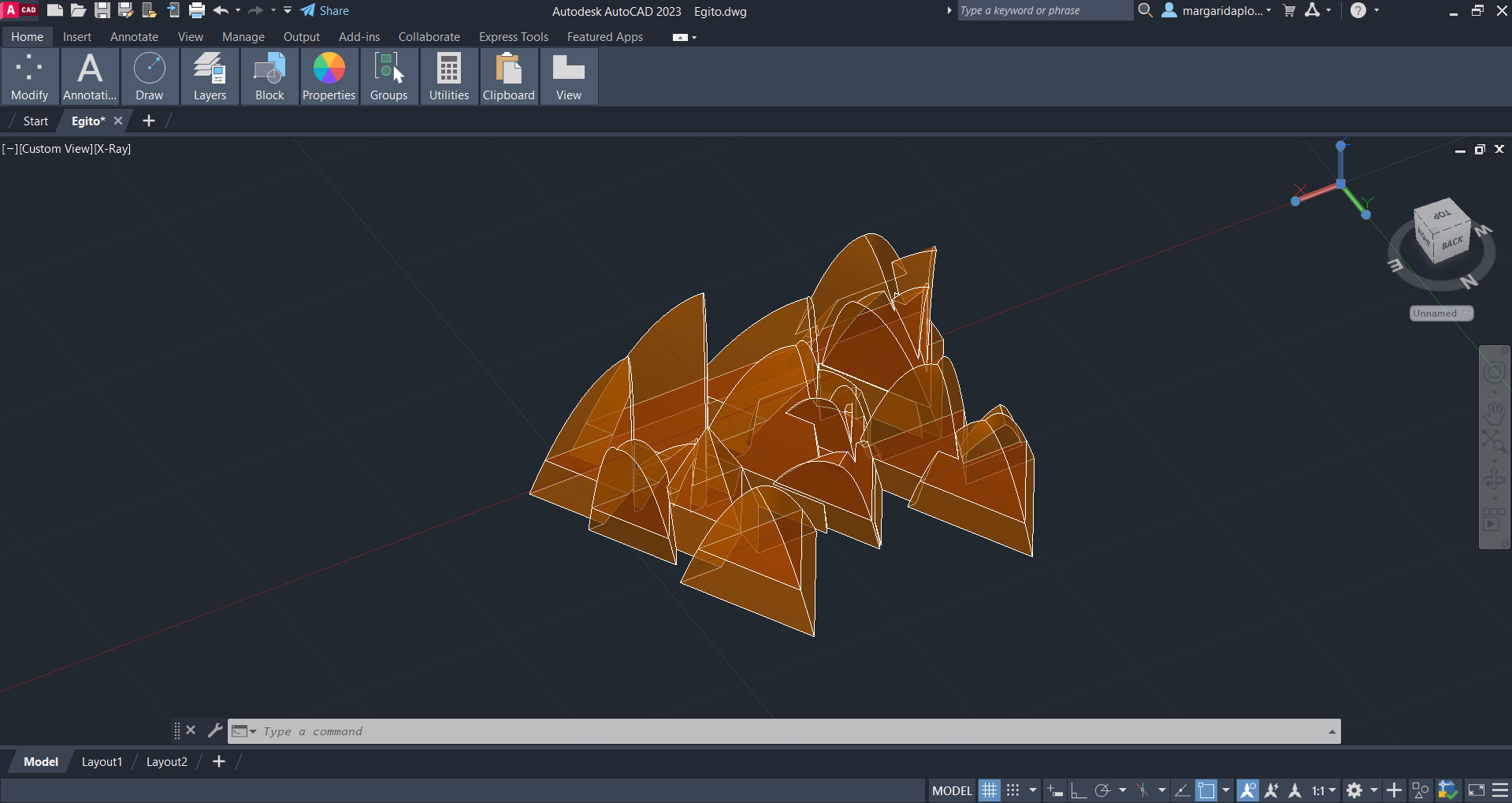

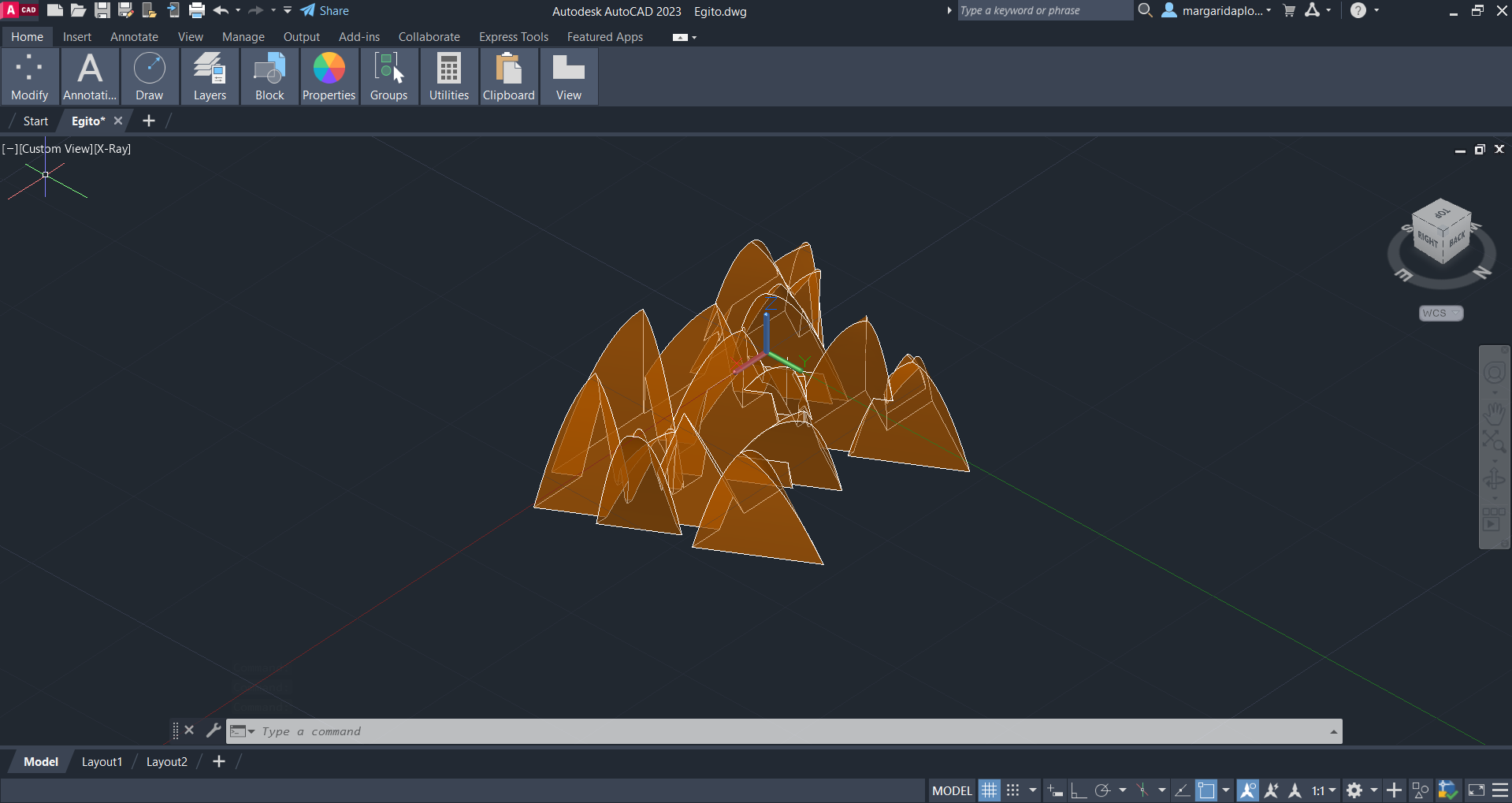

Início de um novo exercício com a importação de um comando designado EGITO, num novo ficheiro AutoCAD

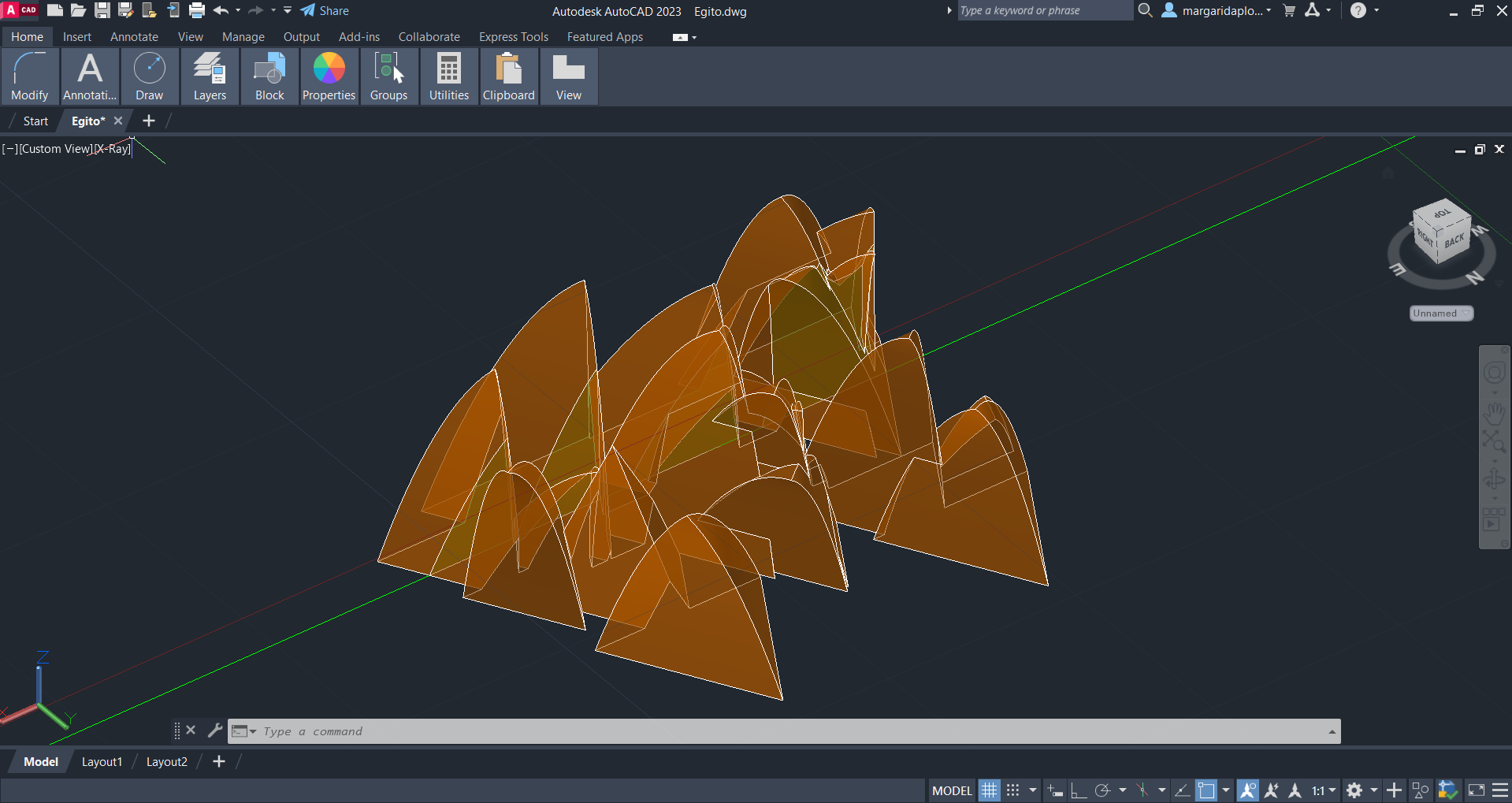

O comando foi importado através do comando "APPLOAD", e utilizado para criar três secções, uma horizontal e duas verticais, com recurso aos comandos "SECTION" e "XLINE"

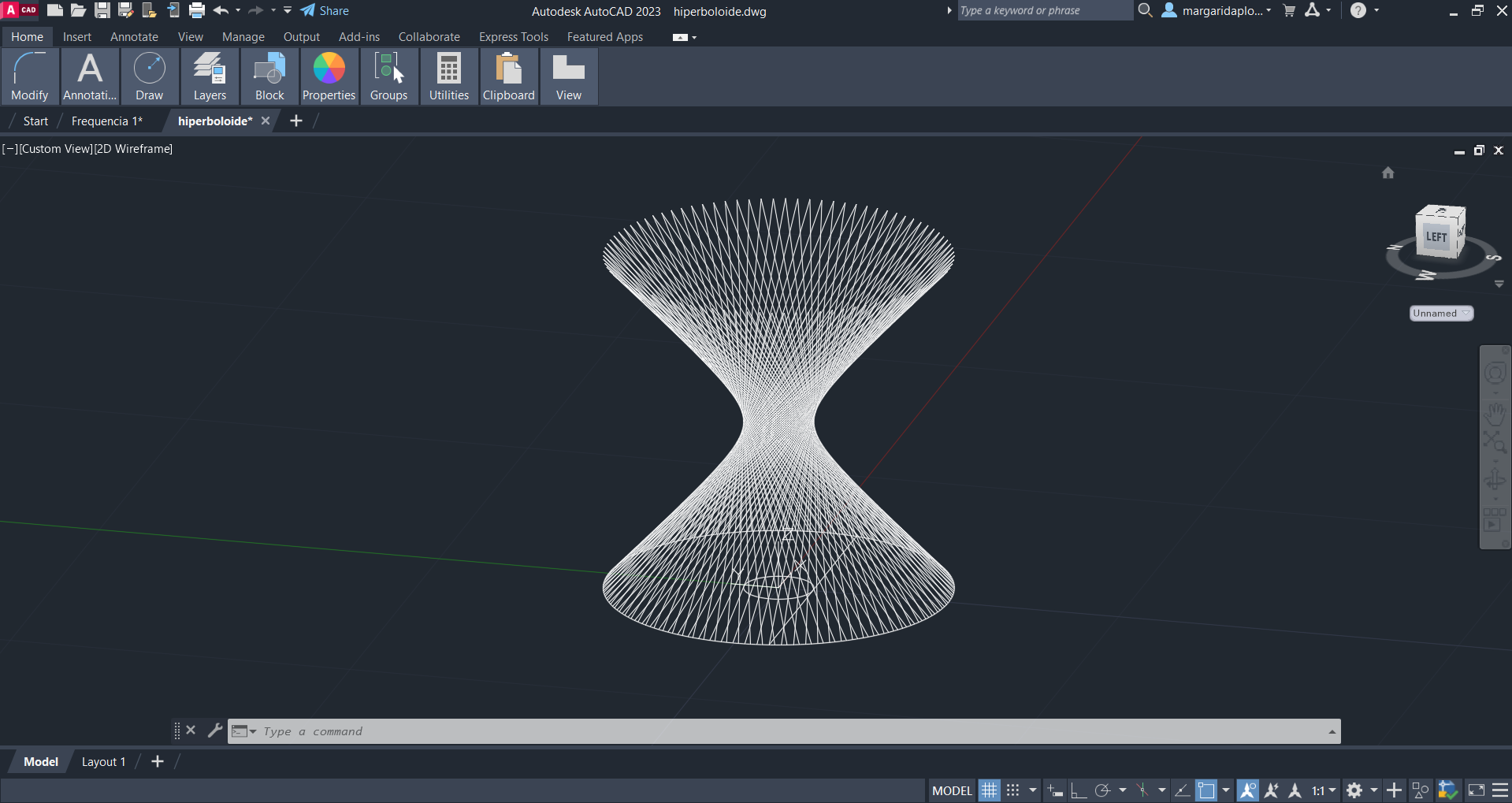

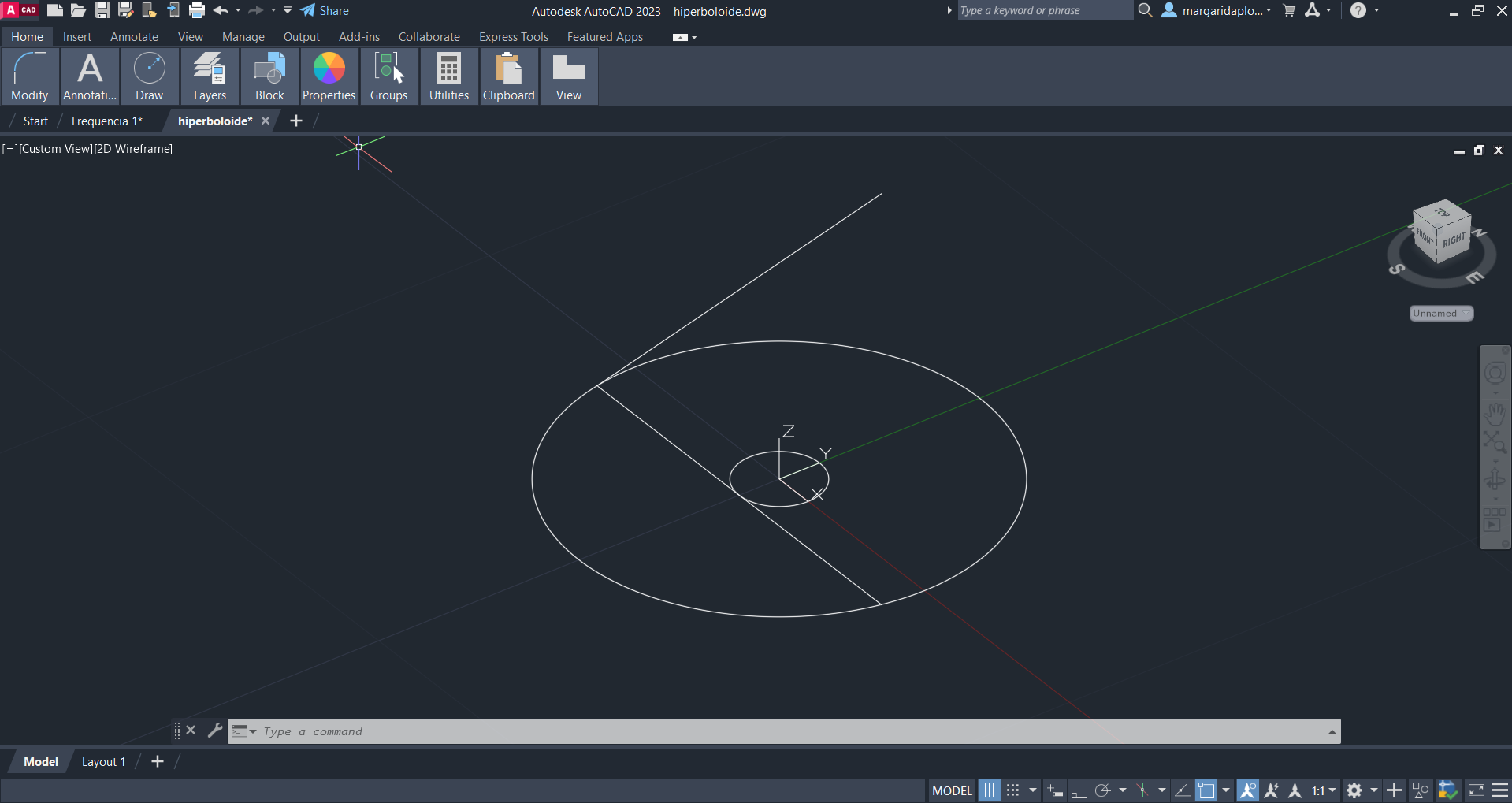

Início de um novo exercício de criação de um hiperboloide.
Execução e entrega do Teste 1 do Semetre.
