Conclusão do exercício da criação de objetos tridimensionais .
DODECAEDRO
Continuação da construção do dodecaedro. Elevação de um pentágono e réplica do mesmo através de um círculo, com auxílio aos comandos "ALIGN", "CIRCLE" e "ARRAYCLASSIC".

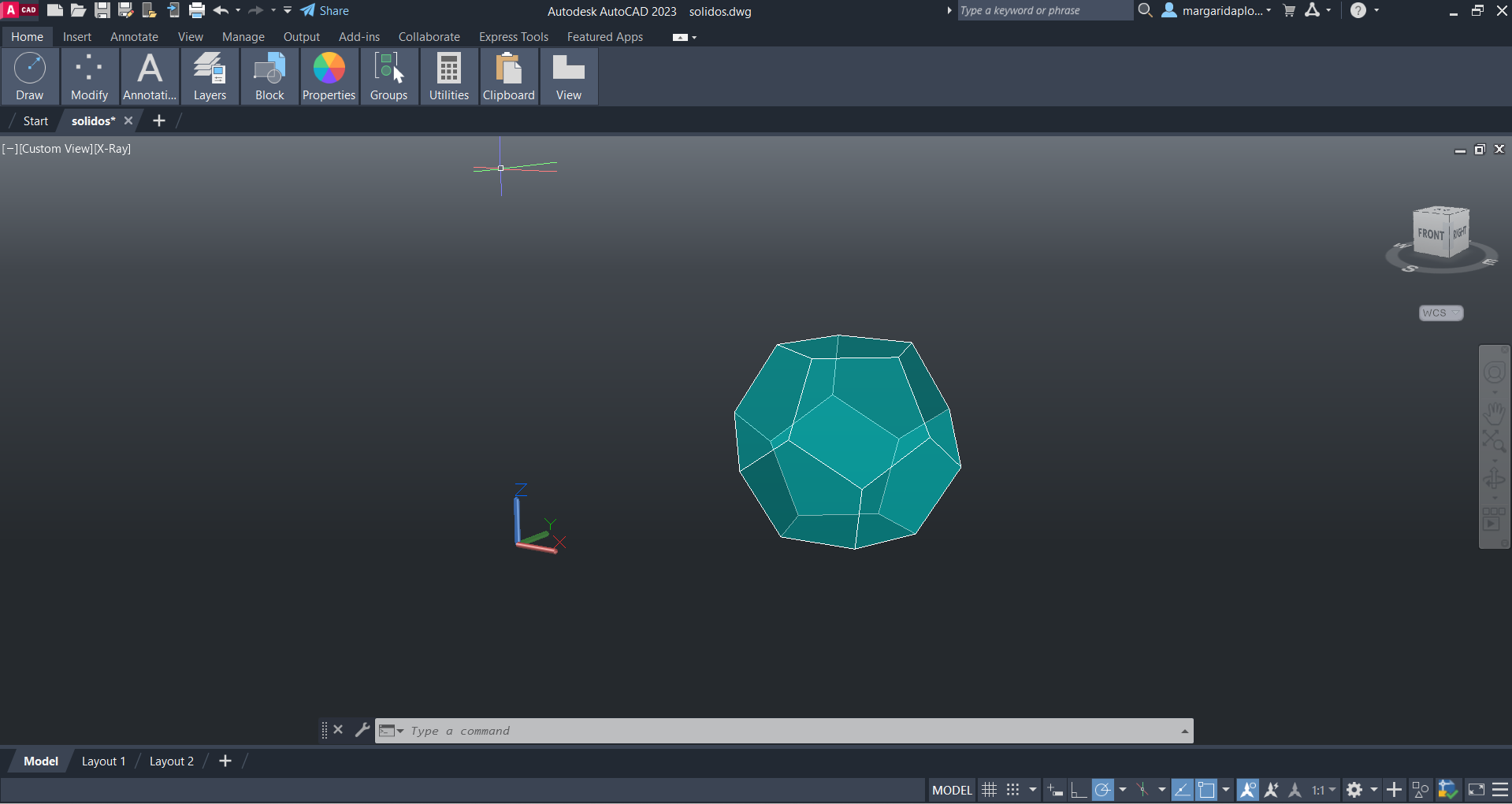

Finalização do dodecaedro, através dos comandos "COPY", "ALIGN" e "SURFSCULPT".
ISOCAEDRO

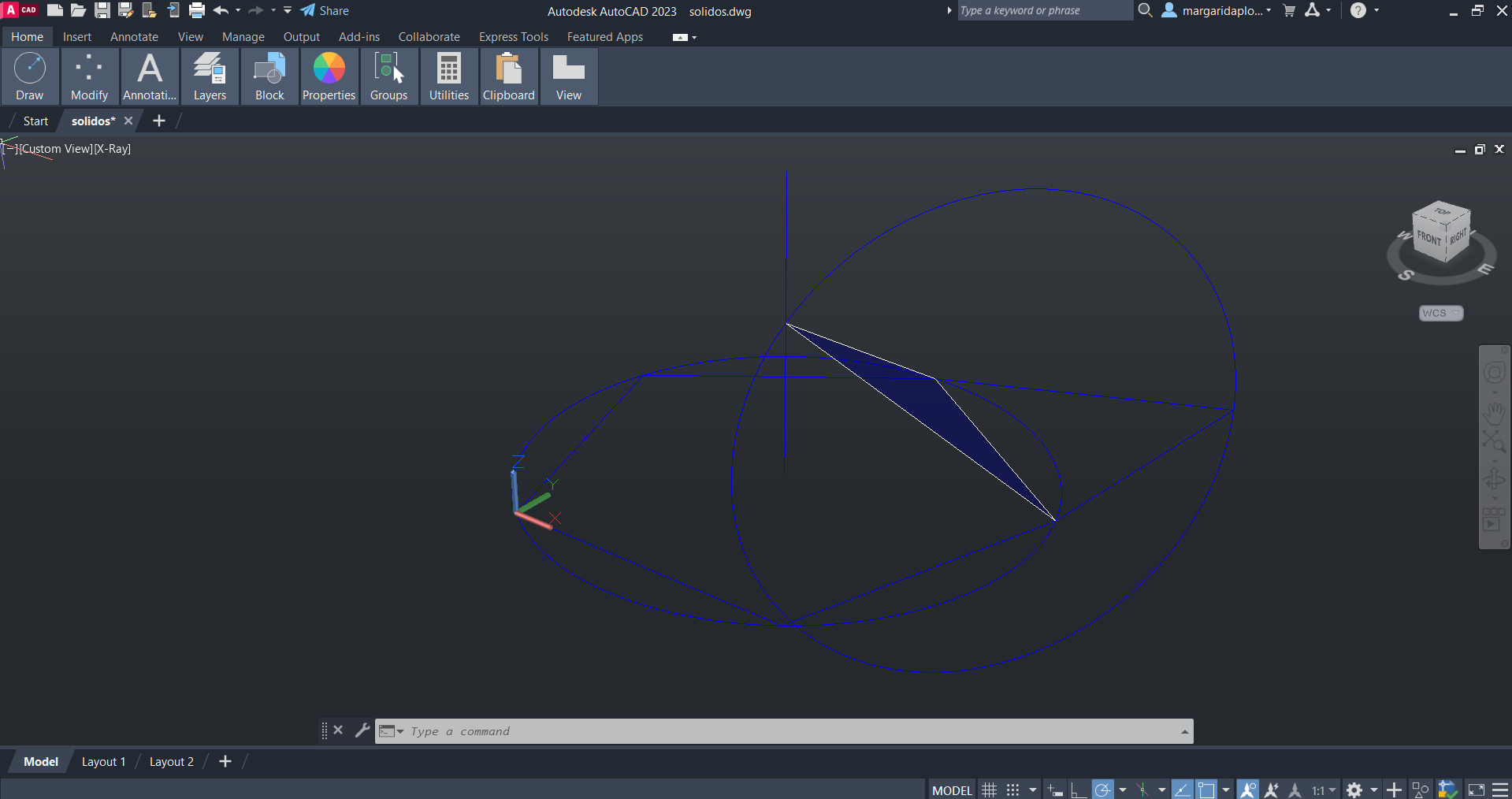

Criação de um triângulo e repetição do mesmo, a partir da ajuda dos comandos: "POLYGON", "CIRCLE", "LINE", "-VPOINT", "UCS", "3DPOLY",
"REGION" e "ARRAYCLASSIC".

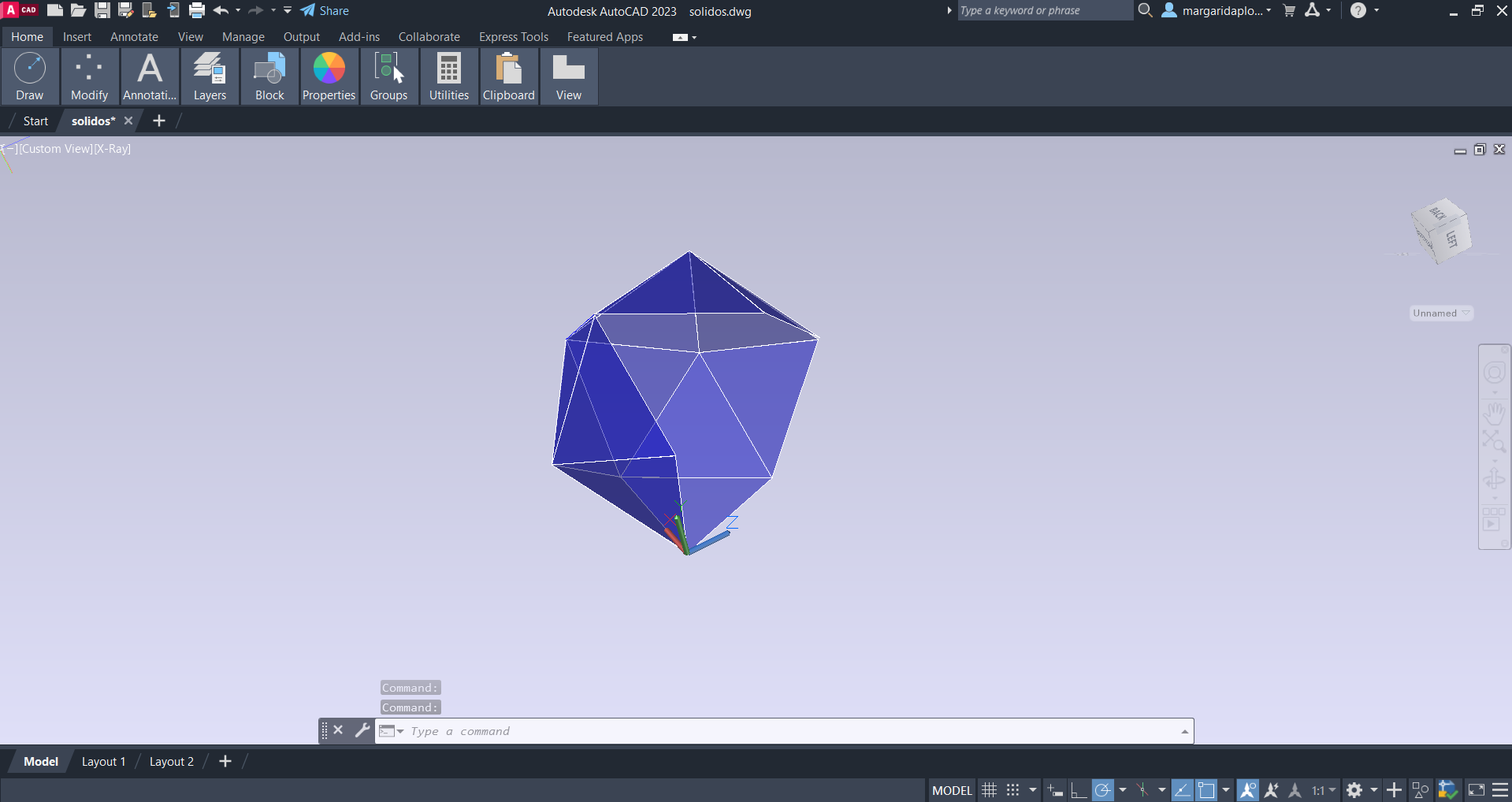

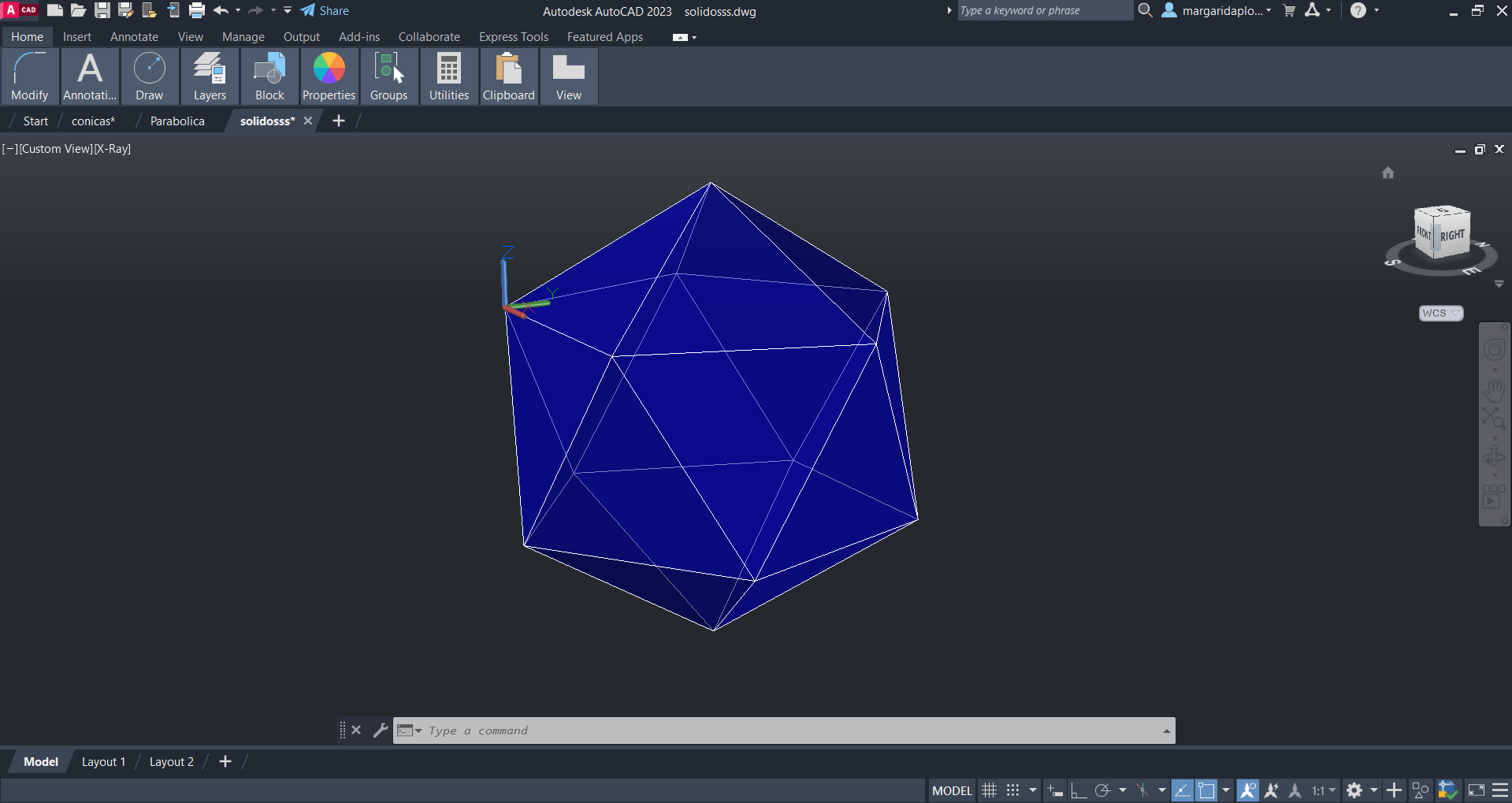

Eliminação de um dos triângulos e repetição deste processo diversas vezes, a partir da utilização dos comandos: "UCS", "ARRAYCLASSIC" e "SURFSCULP".
Início de um novo exercício intitulado cónicas em que iremos representar as secções de 2 cones.

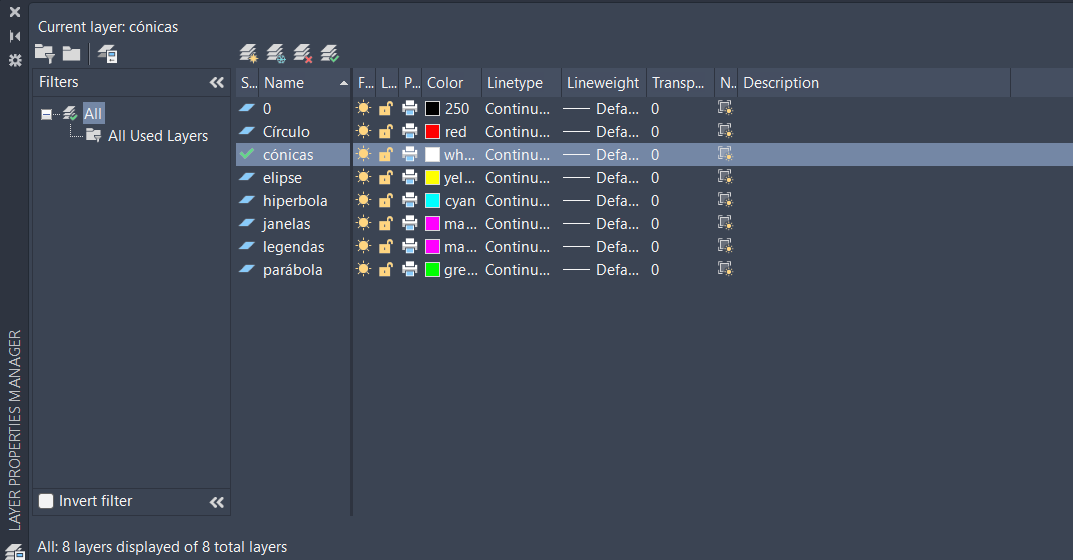

Criação de cinco layers diferentes para cada um dos sólidos a desenvolver:
- Cónicas;
- Círculo (vermelho);
- Elipse (amarelo);
- Hipérbole (cyan);
- Parábola (verde).
Início de um novo exercício de representação de secções em cones

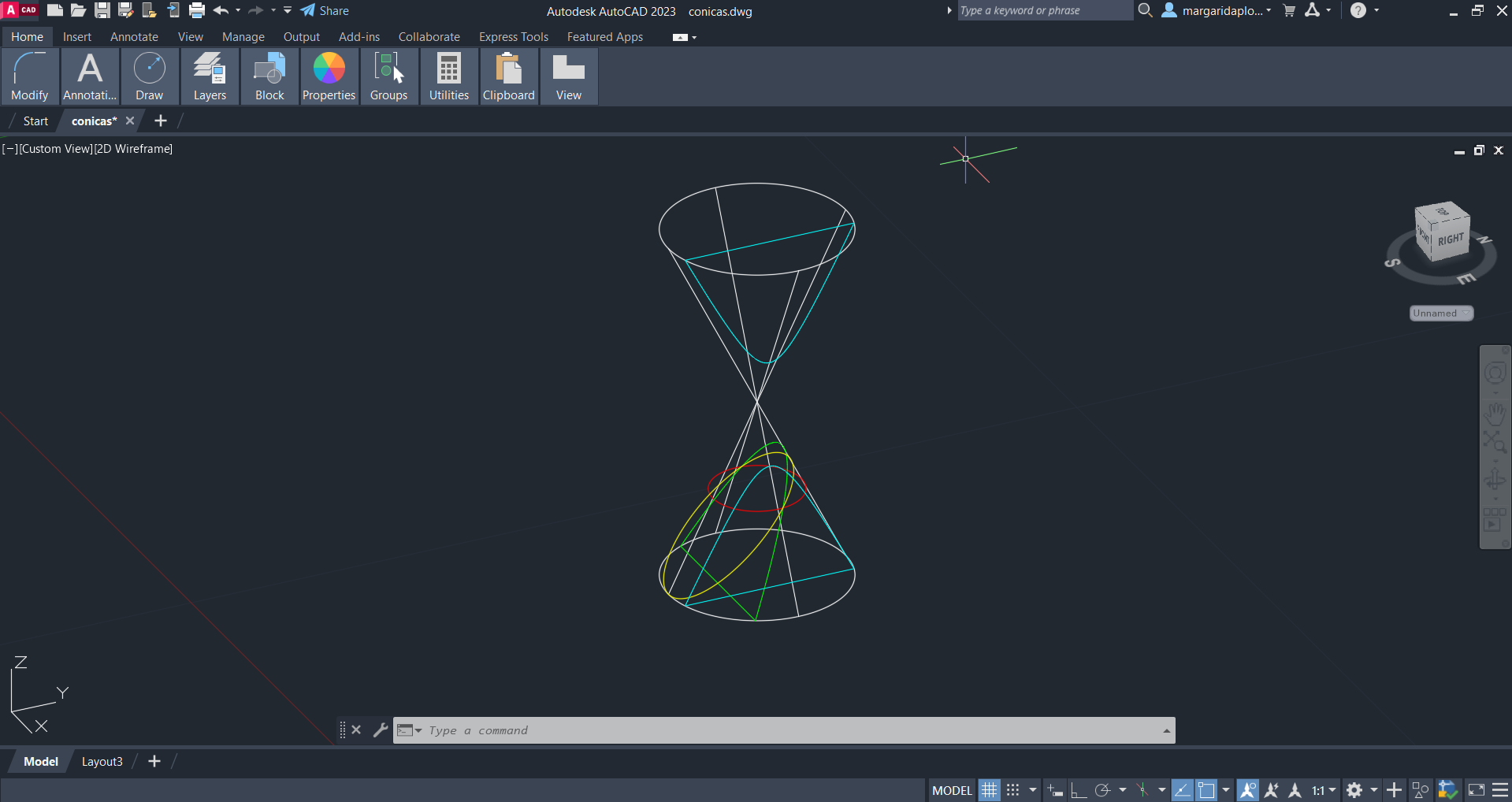

Utilização do comando CONE, para a criação de dois cones.
Criação de uma secção circular no cone inferior, através dos comandos "UCS" e "SECTION".
Criação de uma charneira recorrendo ao comando XLINE para servir de apoio aà criação de uma secção em parábola, no cone inferior, através dos comandos: UCS e SECTION.
Criação de uma secção em elipse no cone inferior, através dos comandos: UCS e SECTION.
Criação de uma secção hiperbólica nos cones inferior e superior, através do comandos: UCS e SECTION.

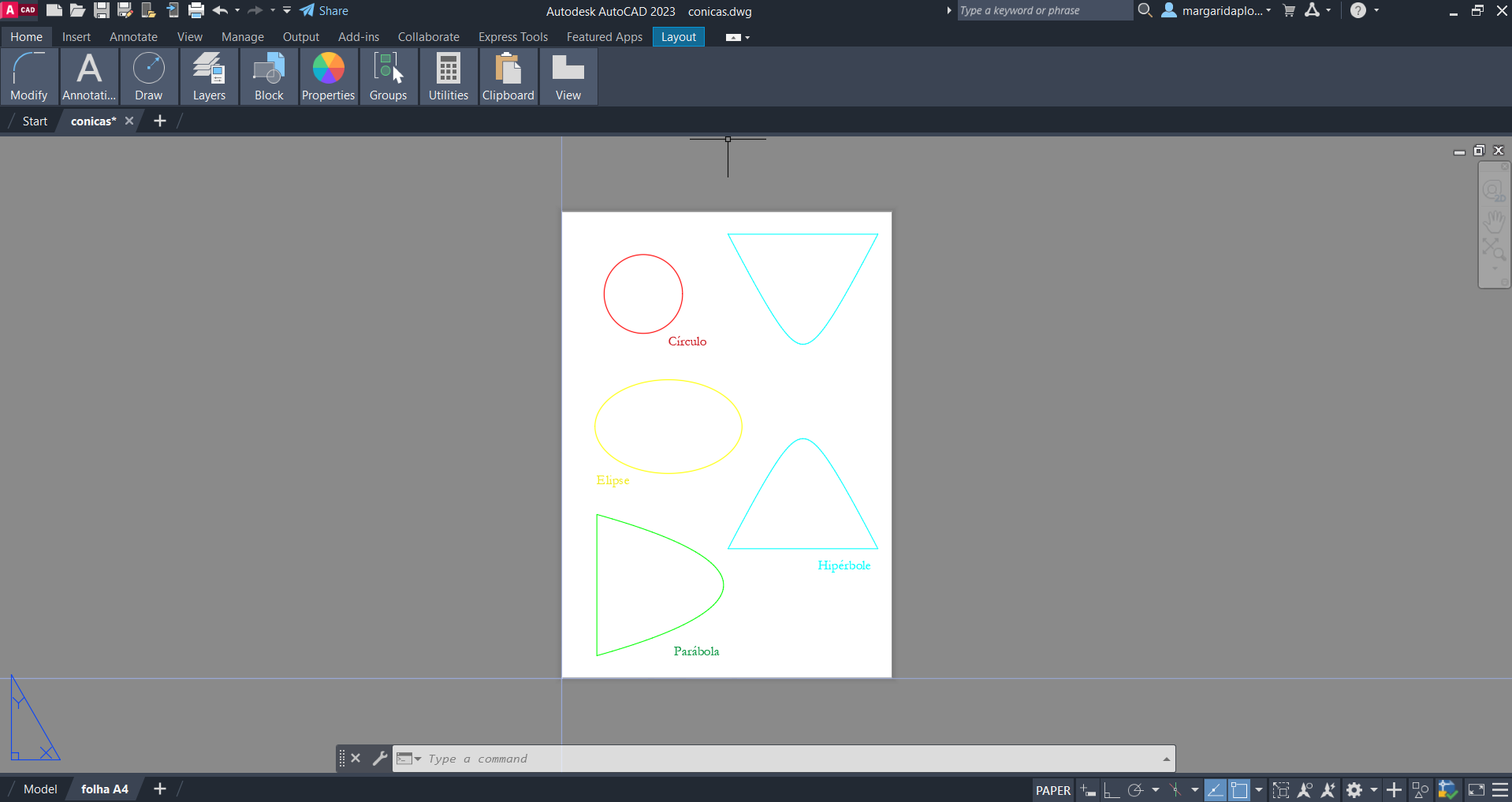

Criação de um novo layout com uma nova formatação e dimensão de um A4, com a utilização do comando: "PAGESETUP" para inserir, nesse layout, todas as formas pré feitas com o auxílio do "MVIEW", "PLAN", "ZOOM", "UCS", "COPY" e "MOVE". Colocámos todas as figuras com a mesma escala (1/20xp).
Início de uma nova tarefa. Representação de uma parábola num novo ficheiro nomeado Parábola .

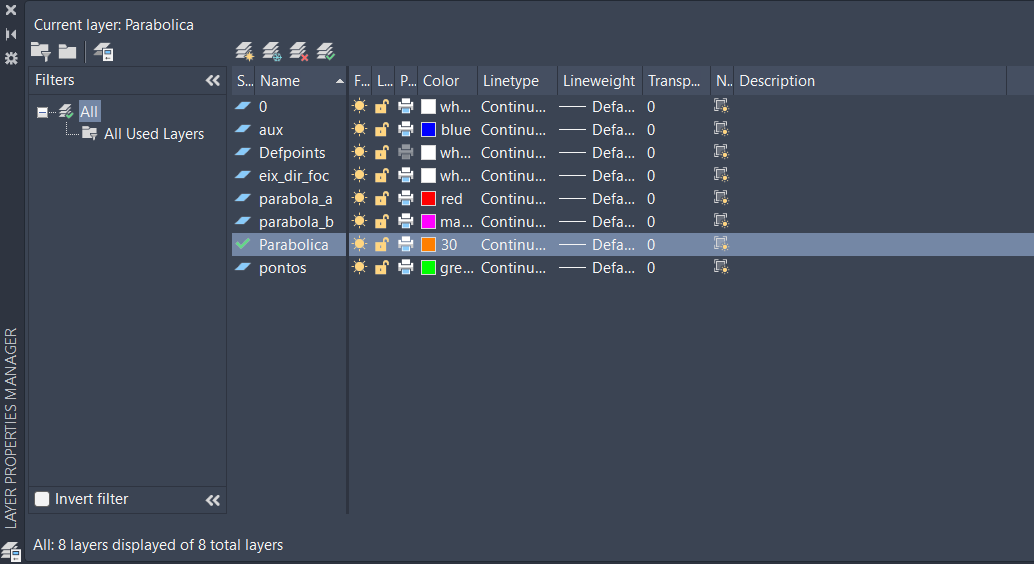

Indicação de novas camadas de trabalho:

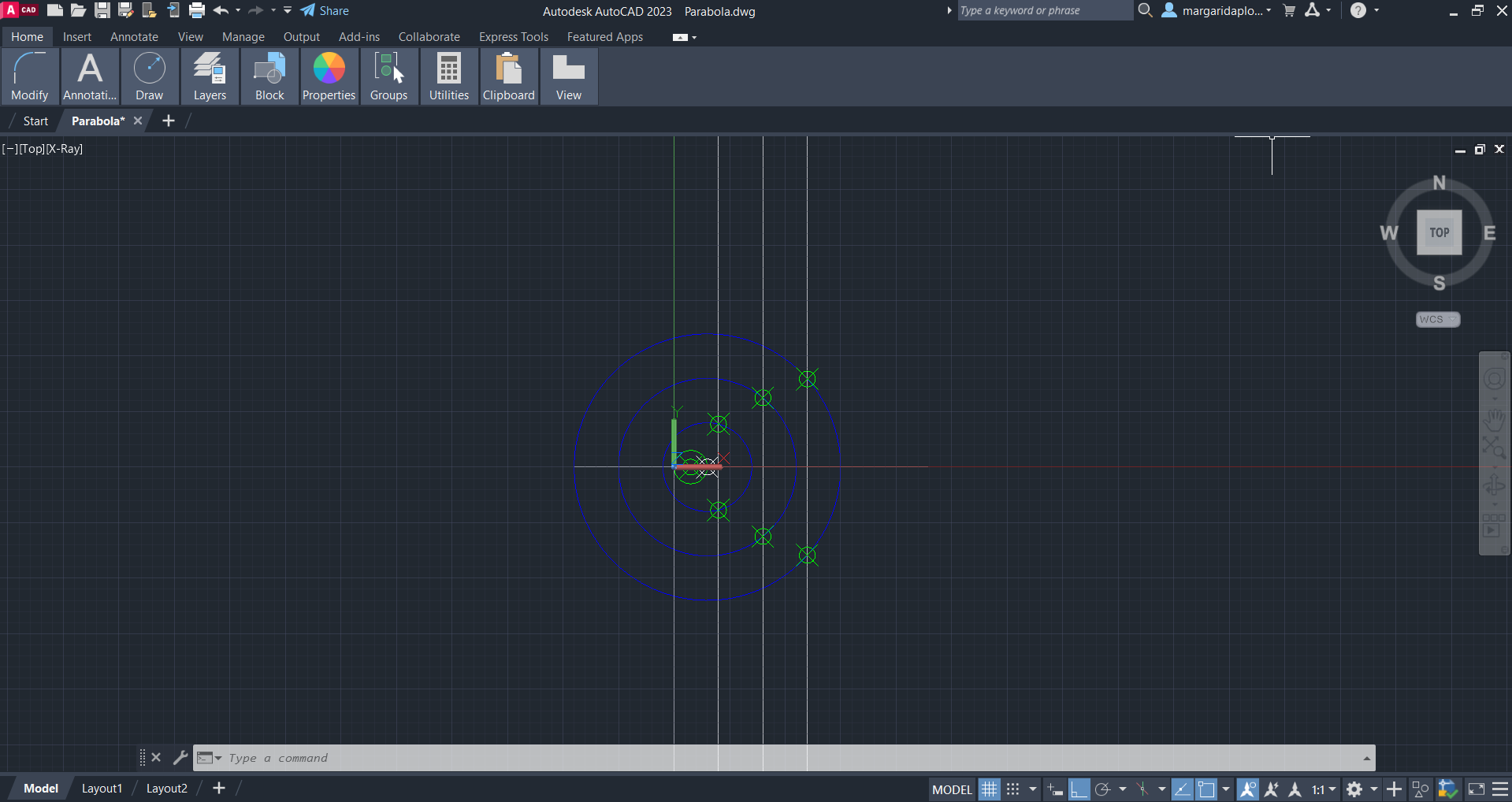

Criação de retas, círculos e pontos, através dos comandos: "XLINE", "POINT", "CIRCLE", "DDTYPE", "OFFSET", "OSNAP" e "REGEN".
