Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Margarida Lopes
Semana 05
Início de um novo exercício intitulado sólidos tridimensionais .

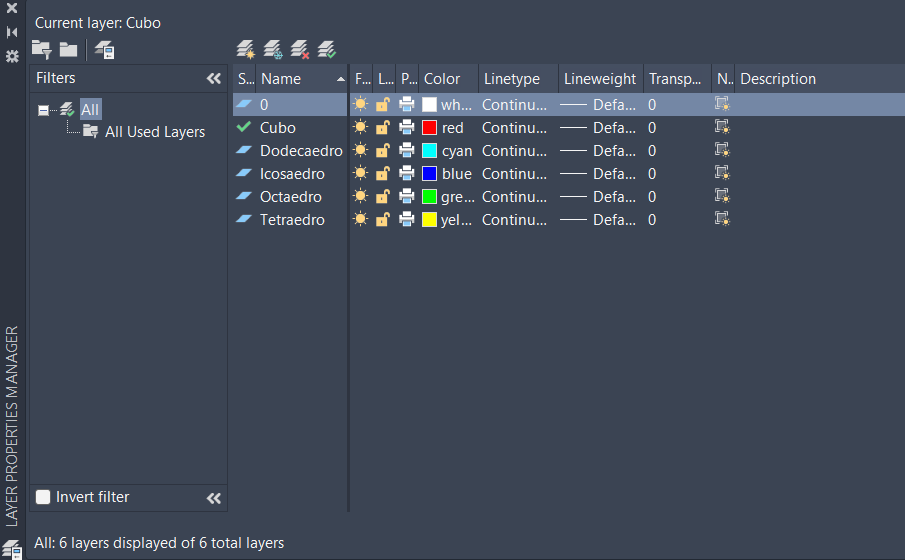

Criação de cinco layers diferentes para cada um dos sólidos a desenvolver:
- Um cubo (vermelho);
- Um tetraedro (amarelo);
- Um octaedro (verde);
- Um dodecaedro (cyan);
- Um icosaedro (azul).

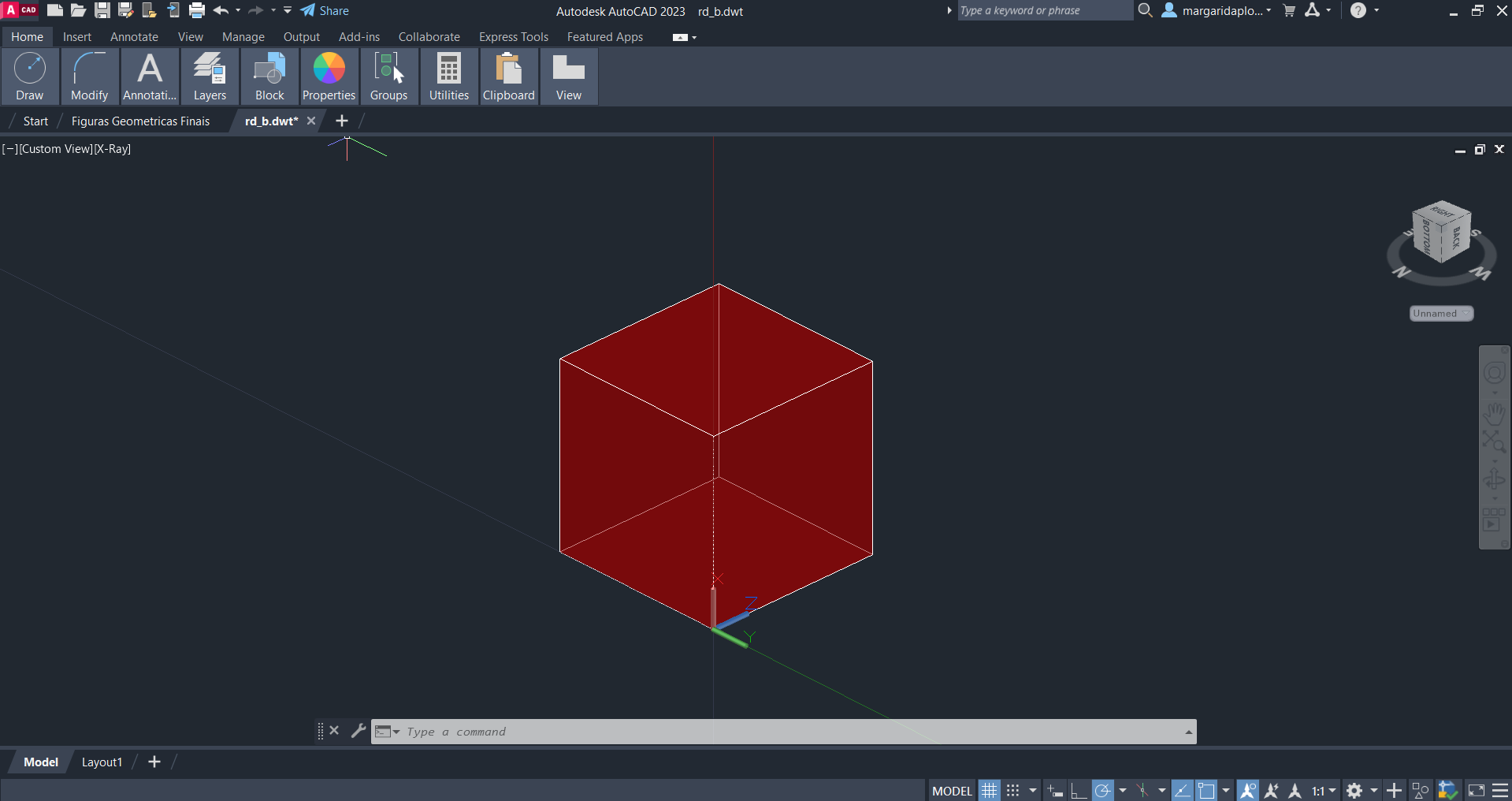

CUBO
Criação da planificação do cubo com os comandos "LINE", "REGION" e "MIRROR". Depois do desenvolvimento da primeira etapa, seguimos para a construção do cubo através dos comandos "UCS" (mudança dos eixos), "ROTATE" e "SURFSCULPT".

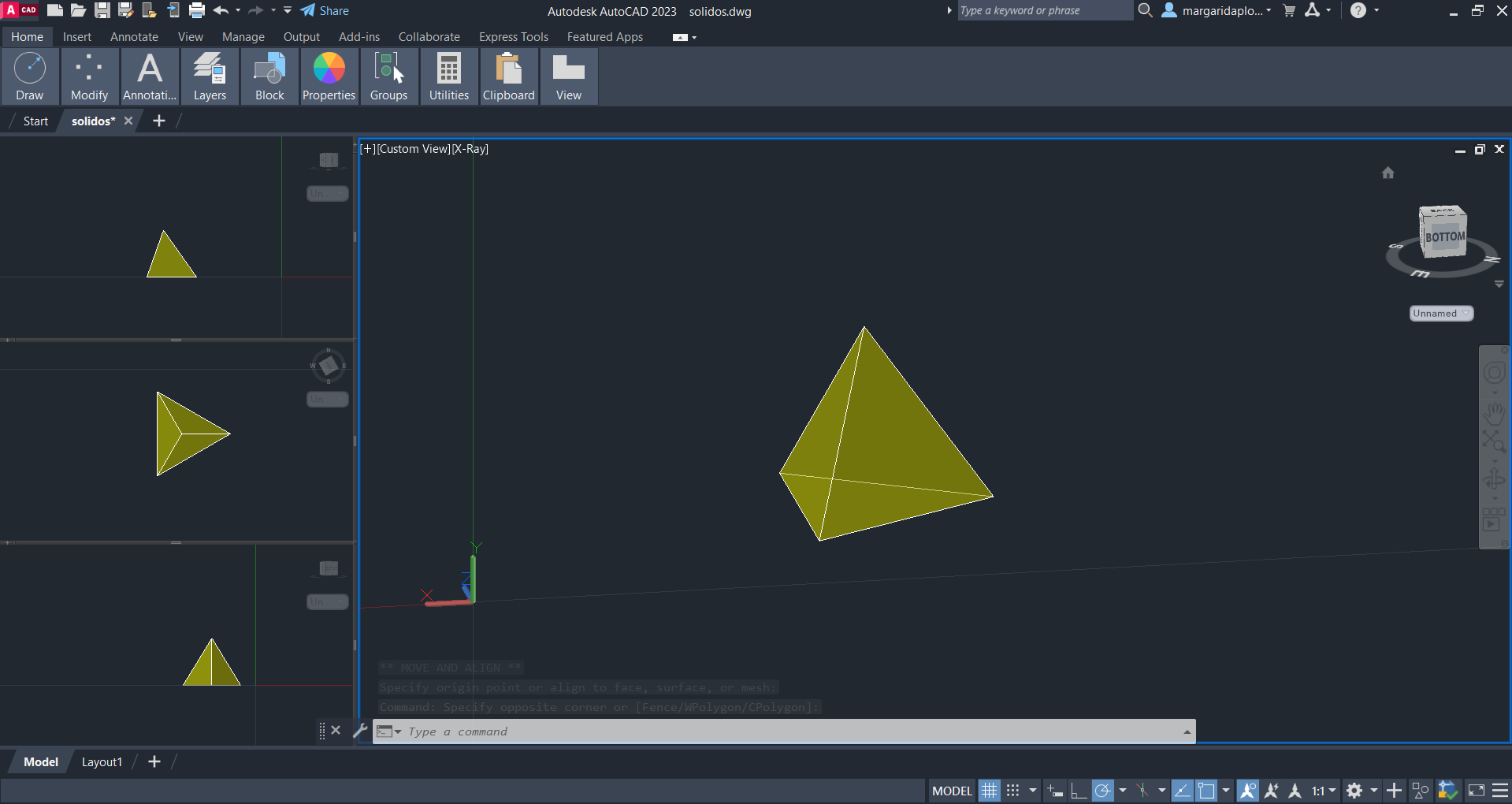

TETRAEDRO
Criação da planificação do tetraedro com a utilização dos comandos "POLYGON", "REGION", "MIRROR", "UCS", "LINE", "CIRCLE" e "3DPOLY". Finalizando a sua construção do sólido com os comandos "ARRAYCLASSIC" e "SURFSCULPT".

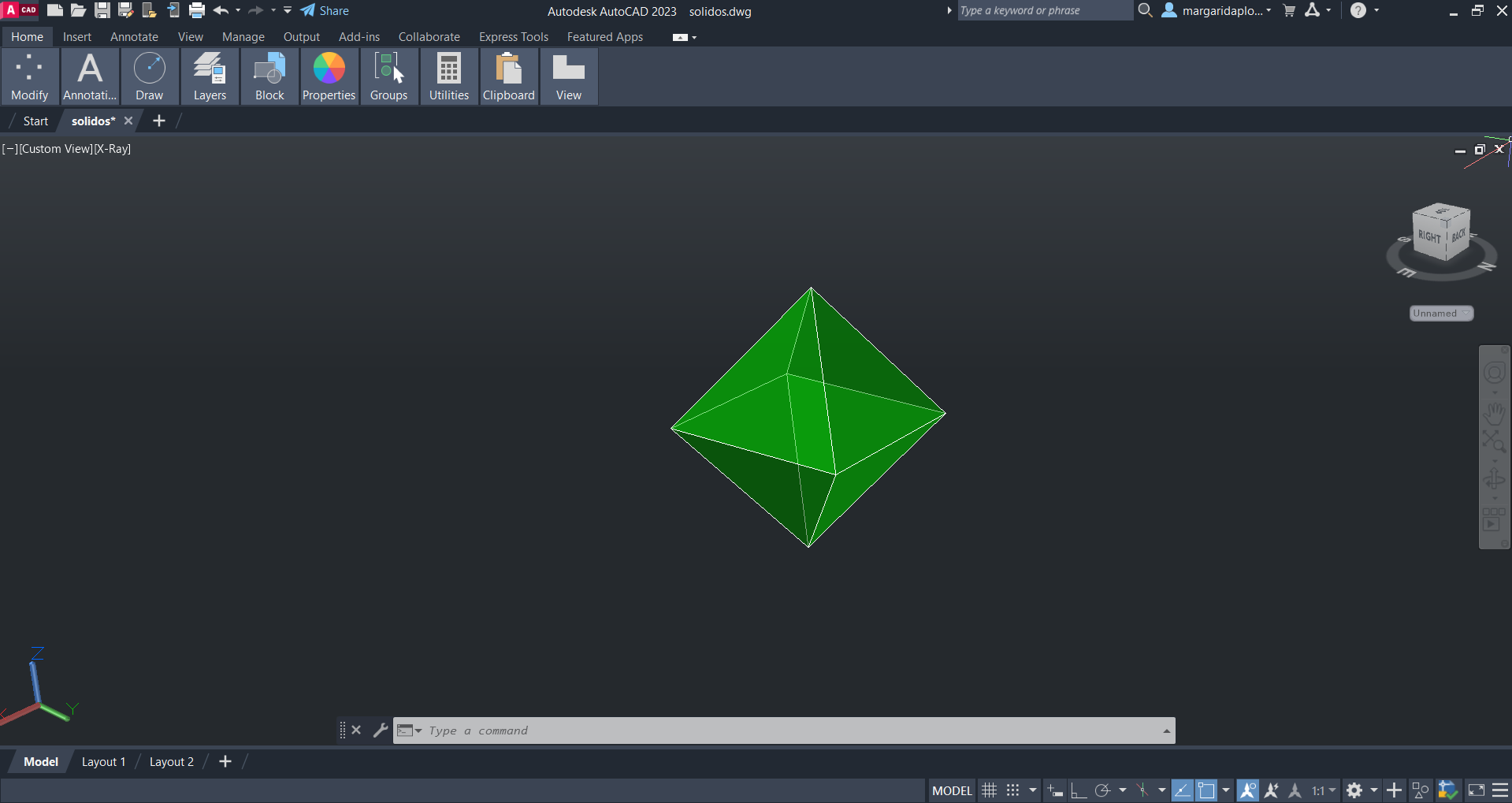

OCTAEDRO
Construção da parte superior do octaedro através dos comandos "LINE", "UCS", "CIRCLE", "3DPOLY" e "ARRAYCLASSIC". Criação do sólido completo, através da reflexão da parte superior, utilizando os comandos "MIRROR" e "SURFSCULPT".
DODECAEDRO
Planificação do dodecaedro através da construção de 3 pentágonos regulares, uilizando os comandos "POLYGON", "REGION", "MIRROR", "XLINE", "LINE", "UCS" e "CIRCLE".
