Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Margarida Lopes
Semana 04
Configuração de um novo layout com as dimensões de uma folha A3 do tamanho 420,00 x 297,00 mm no AutoCAD e criação de uma esquadria na folha de trabalho.

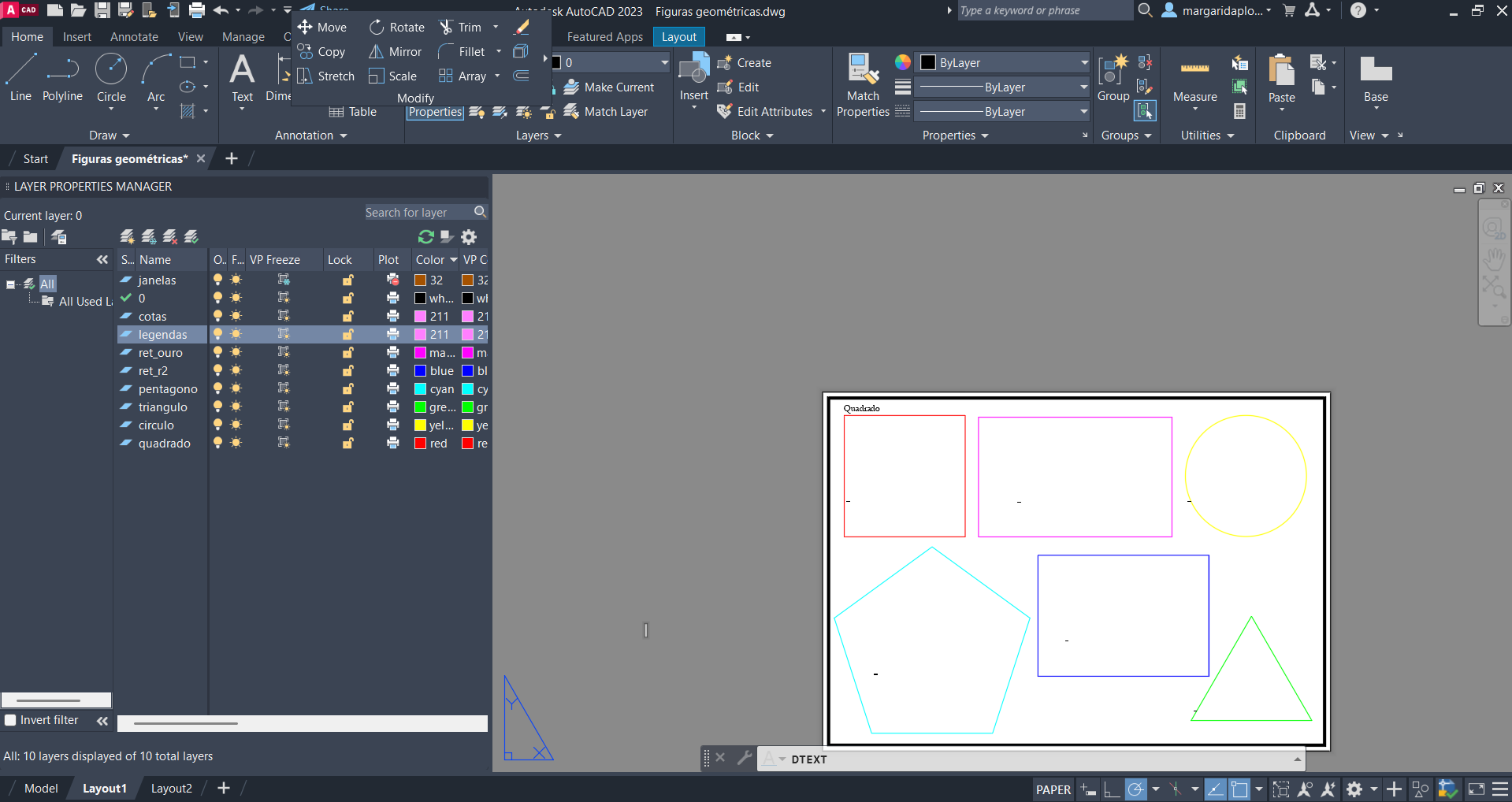

Produção de uma nova layer, denominada "janelas", para a colocação e organização das figuras geométricas no layout A3, anteriormente criado.

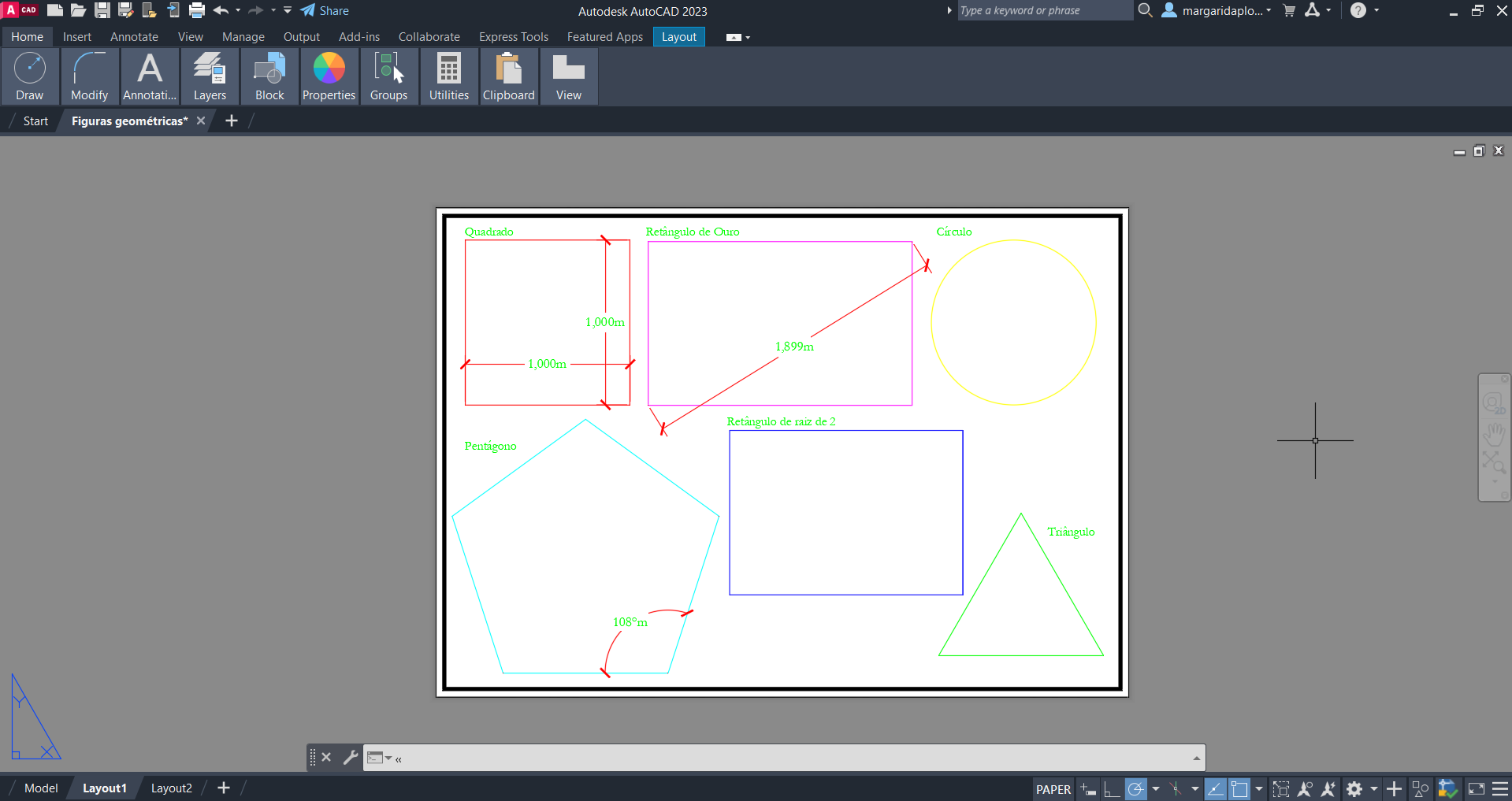

Colocação de legendas e de cotas nas respetivas figuras.

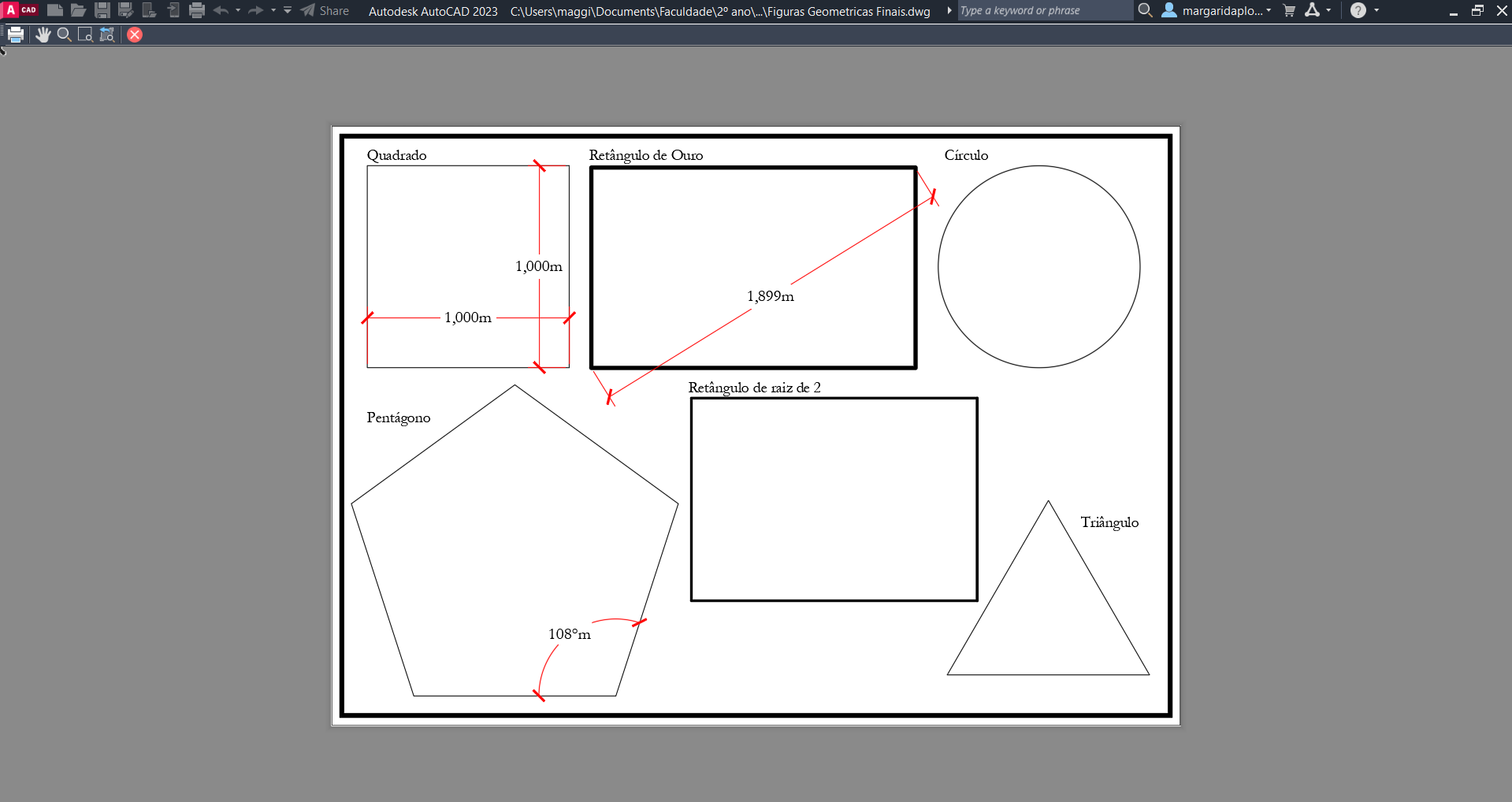

Alteração da espessura das linhas de todas as figuras criadas. Visualização do trabalho realizado guardado no formato pdf (preview), e posteriormente impressaão do trabalho para teste.
Conclusão do exercício das figuras geométricas no AutoCAD.
