MIArq 2C
Sistemas de Representação Digital em Arquitetura
Professor Luís Romão
2025/2026
Rafaela Maia
Semana 05
Aula 09
Continuação da aprendizagem das ferramentas de representação do programa AutoCAD.

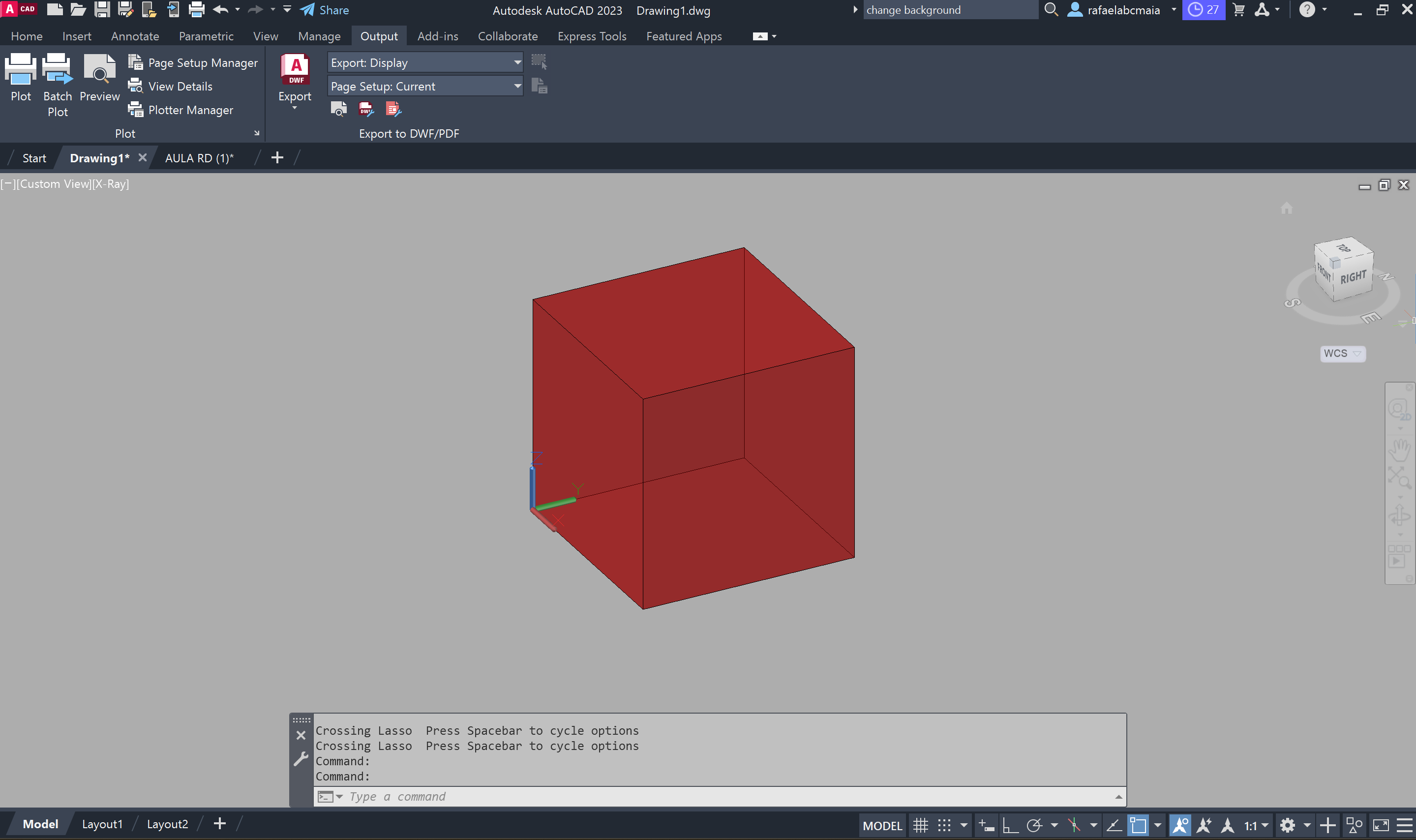

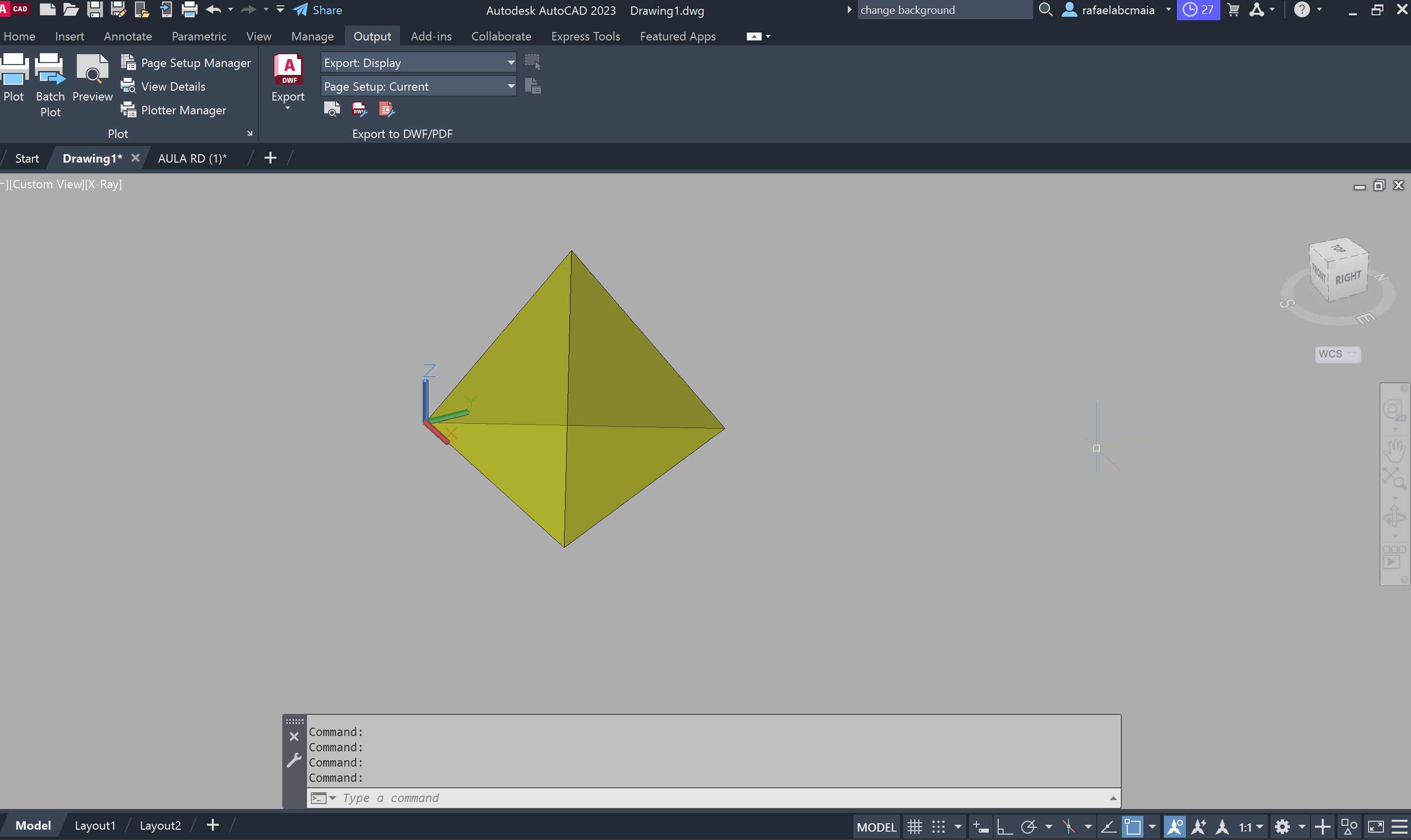

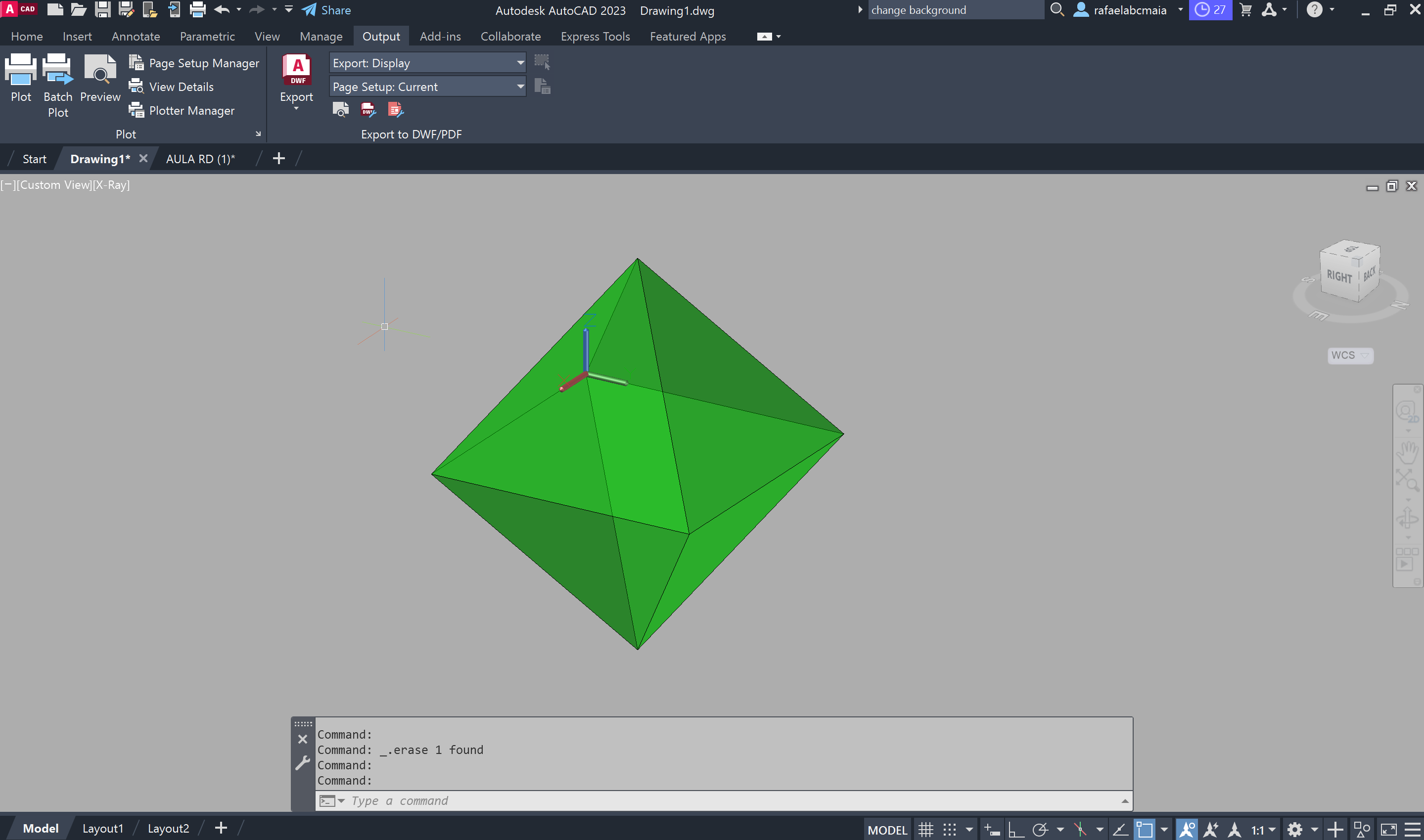

Introdução da representação da terceira dimensão espacial. Início da exploração dos métodos de representação do cubo, tetraedro e octaedro. Utilização do comando REGION para a transformação de um polígono num plano e do comando UCS para alterar a posição do referencial espacial. Aprendizagem do comando SURFSCULPT para depois tornar os vários planos do sólido num único objeto tridimensional.
Aula 10

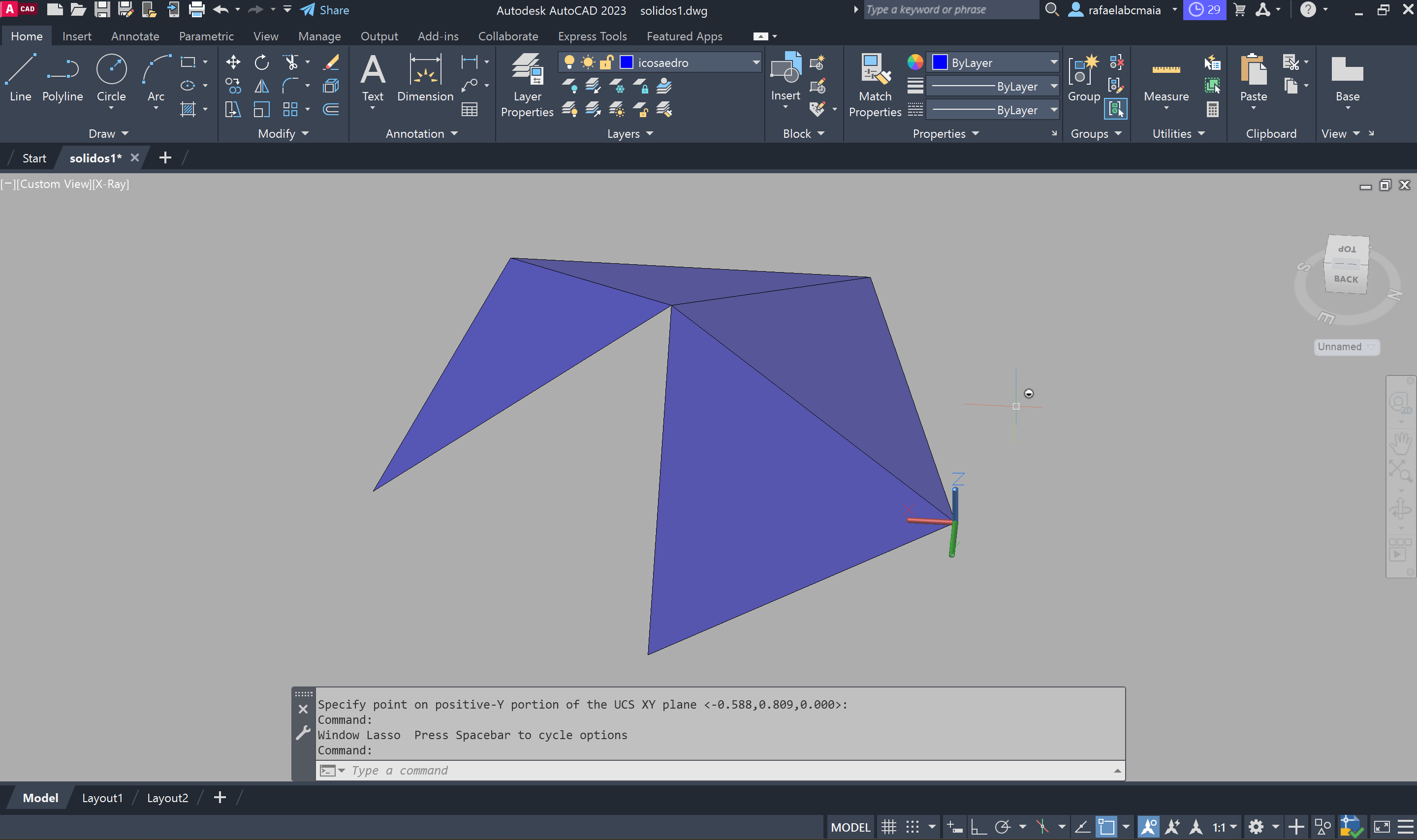

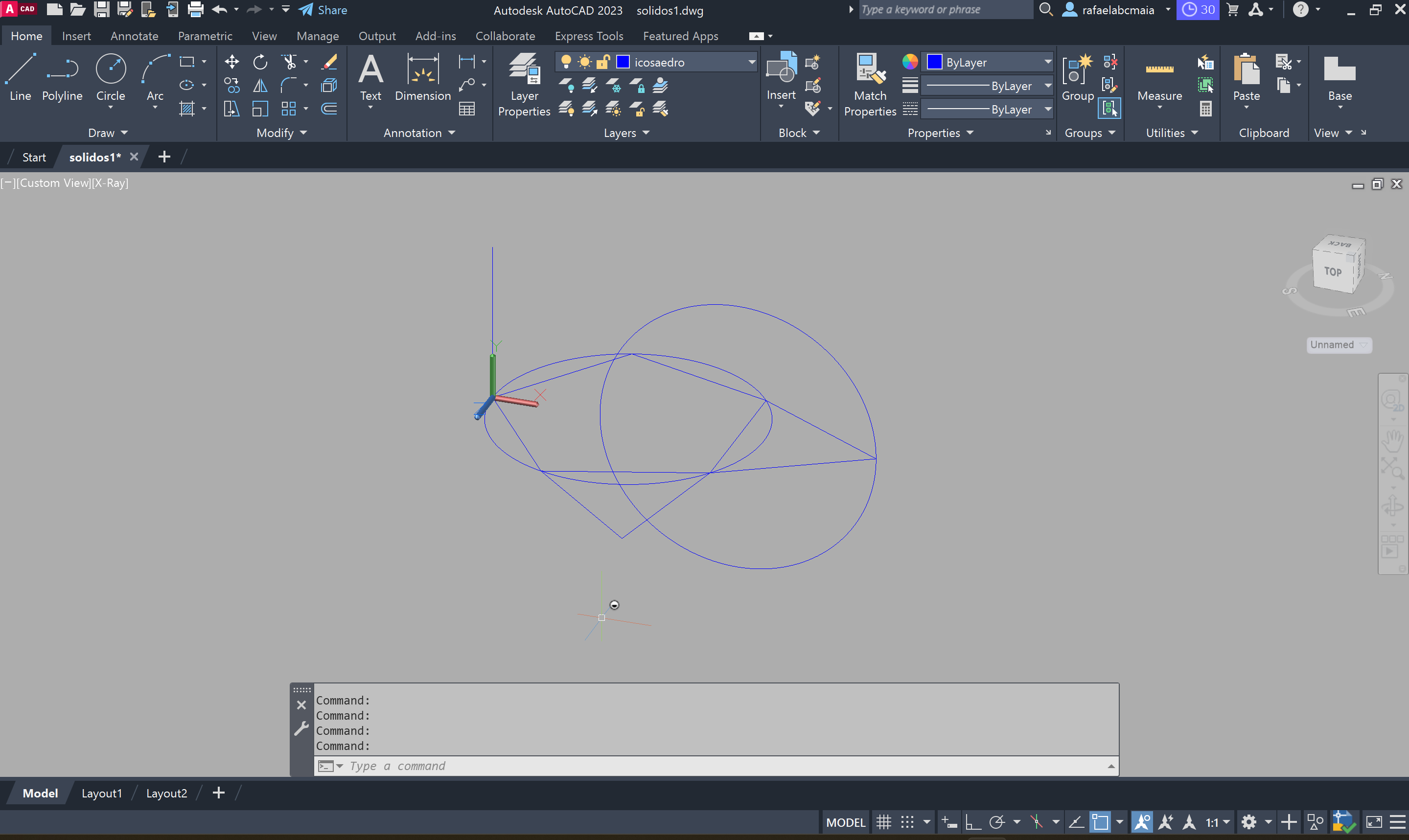

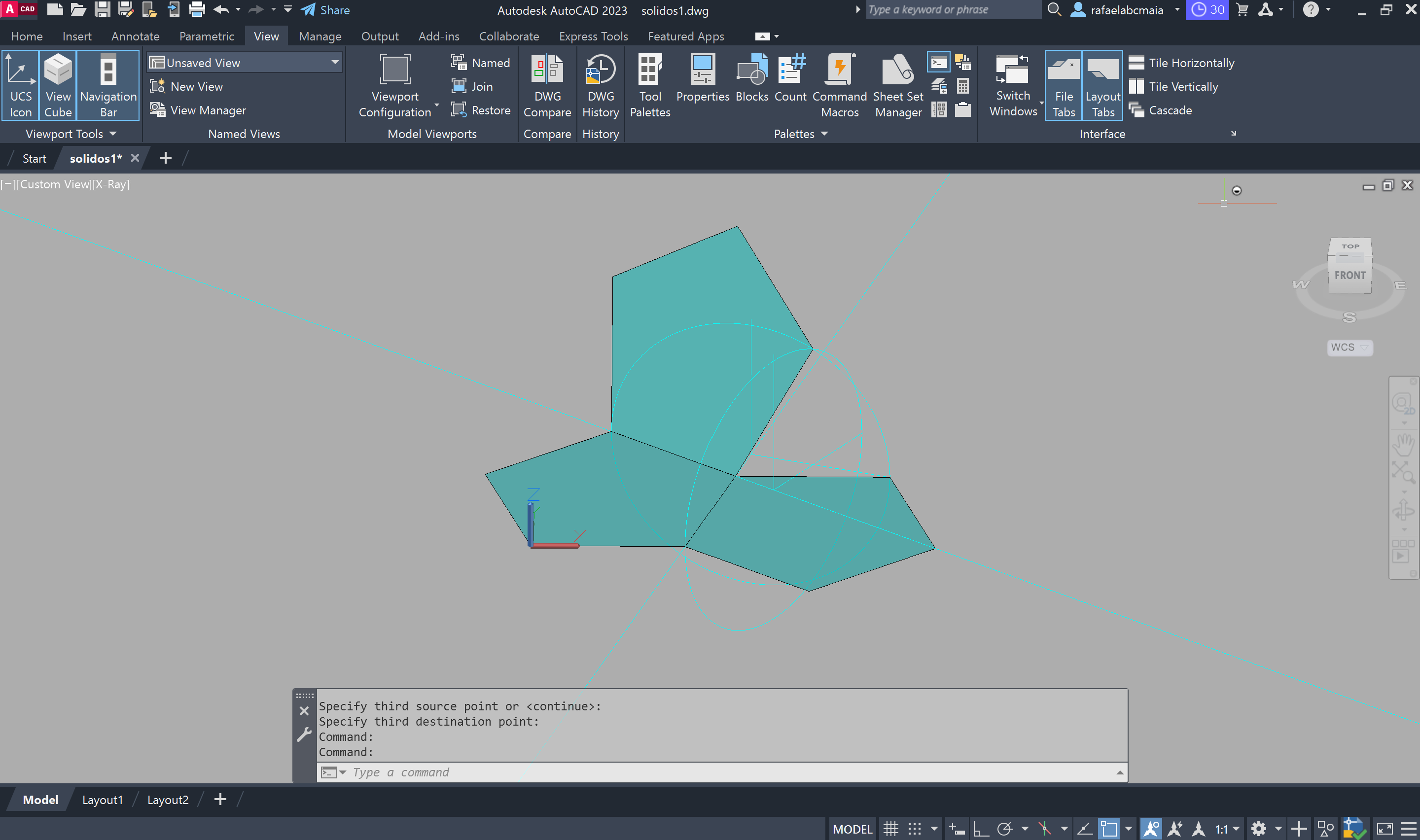

Continuação da exploração das ferramentas. Utilização dos comandos XLINE, LINE, ALIGN, ROTATE, 3DPOLY, 3DMIRROR como recurso para criar planos auxiliares de forma a concluir os sálidos.
