Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Marlon Yanik Karlsen
Aula 03

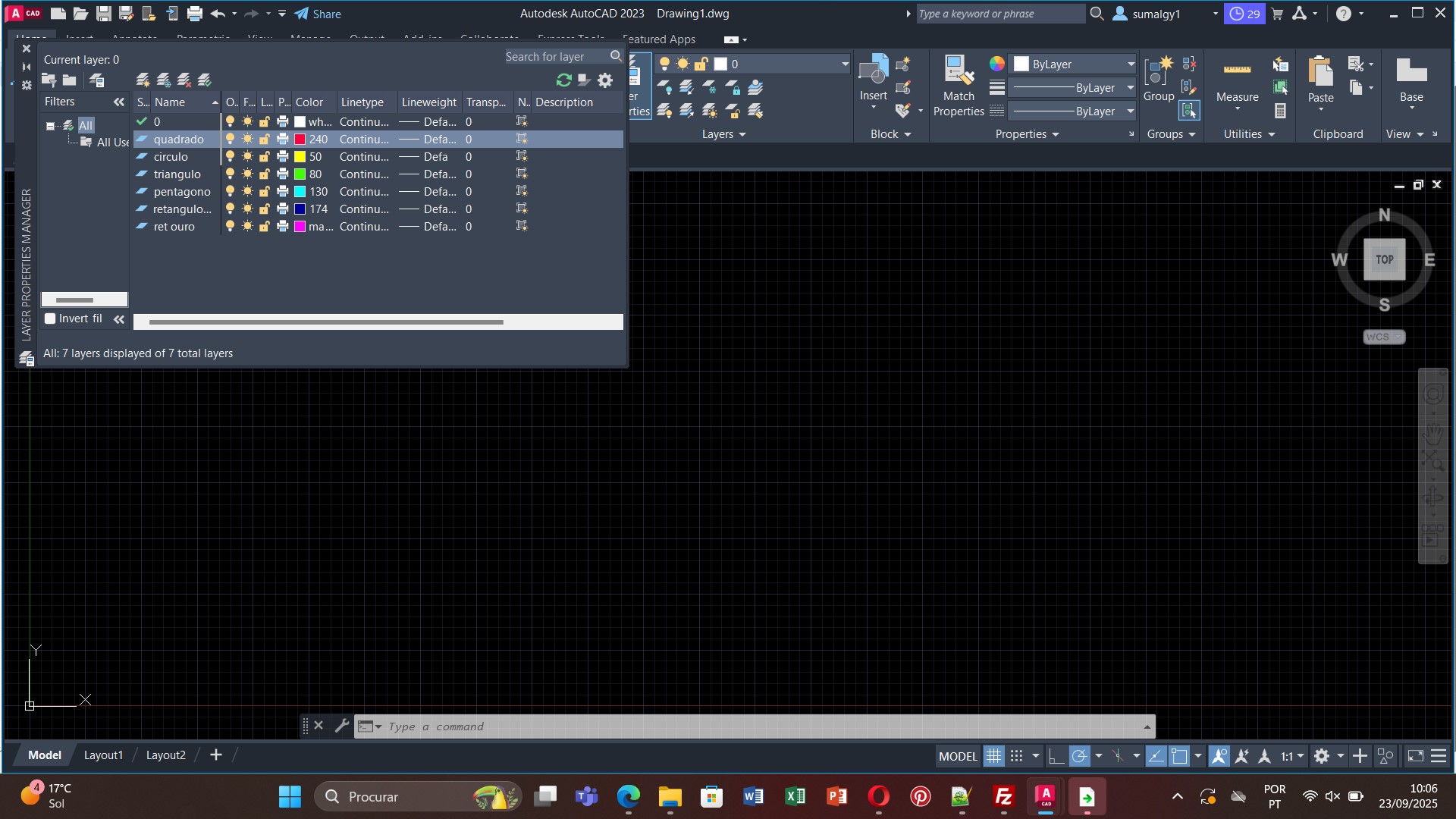

Criação de seis layers com nomes diferentes.
Elaboração de vários polígonos em AutoCAD:
- Quadrado: line 0,0; 1,0; 0,1; 1,1; c
- Círculo: circle; centro do círculo em 0,0; diâmetro de 1
- Triângulo: line 0,0; 1,0; @1<120; c
- Pentágono: polygon; 5 lados; edge; selecionar 2 pontos (0,0 e 1,0)
- Retângulo dois: circle com centro 0,0 e endpoint no canto superior direito do quadrado
- Retângulo ouro: circle com centro no ponto médio da base do quadrado e endpoint no vértice superior direito do quadrado
Aula 03
