Semana 08 - 29 / 10 / 2024 - 31 / 10 / 2024
29/10/2024
Continuação da aula anterior ao adicionarmos uma malha de linhas auxiliares (xline) por cima da planta.
Em seguida criamos um percurso para o perfil seguir através de uma "polyline".
Criamos então um modelo 3d ao utilizar o comando extrude para tornar o desenho tridimensional.
31/10/2024

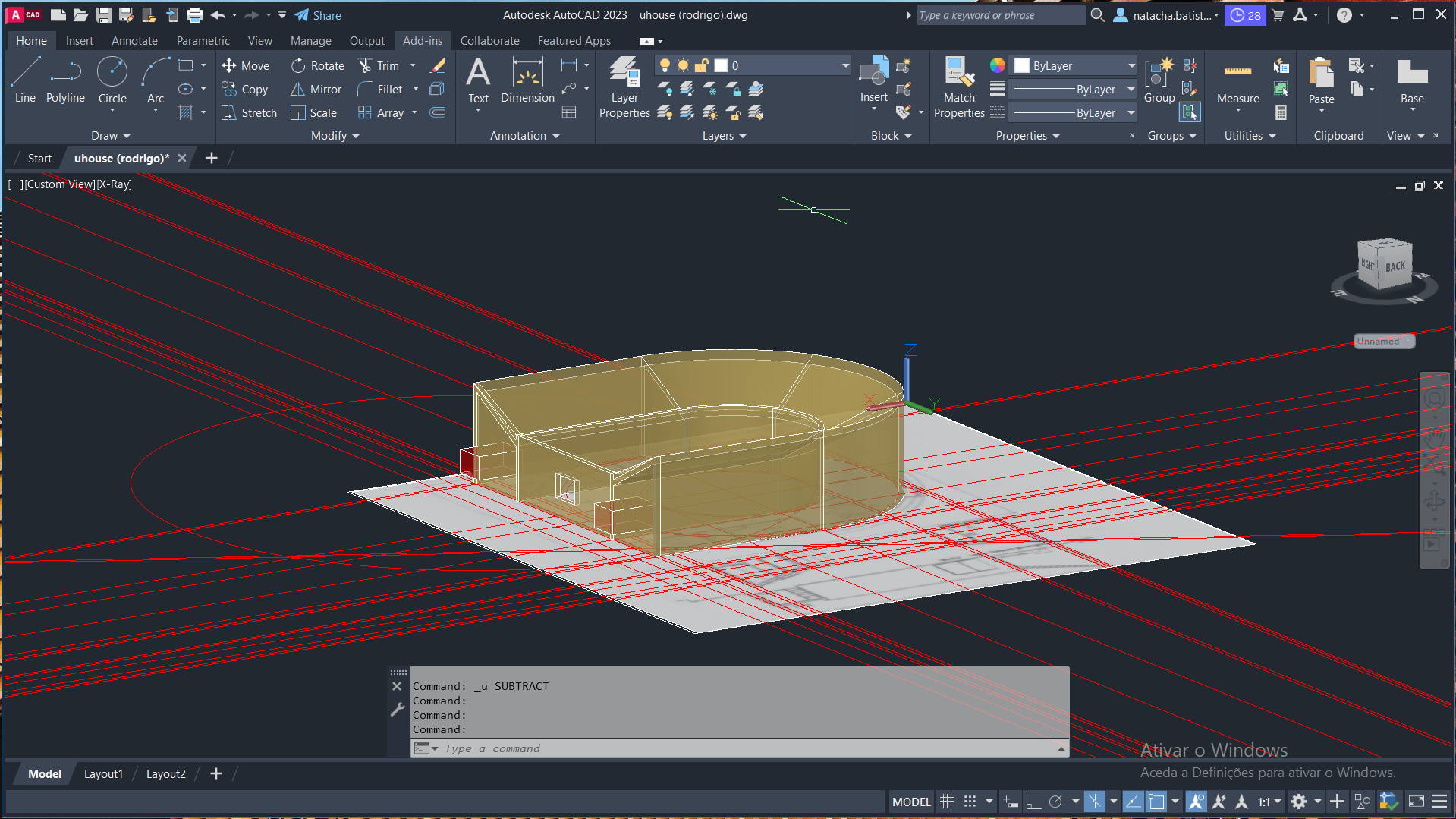

Continuação do trabalho anterior na abertura dos vãos com o auxiolio do comando "subtract".
Em seguida adicionamos a caixilharia da janela a partir deste documento Janela 3D , disponível para descarregar no site do professor ,
onde basta clicar no botão direito do rato em cima de "Janela 3D" e "selecionar guardar link como..." e em seguida arrastar o ficheiro para o Autocad.
Criamos os burracos para por as janelas ao criar sólidos que perfuram a uhouse e usamos o comando "subtract" para tal e só depois colocar a caixilharia, repetimos o mesmo processo para criar a porta (sem a caixilharia).
Criação de paredes interiores através do comando extrude e slice para "cortar" as paredes de acordo com a inclinação da cobertura.
Para criarmos a porta em si utilizamos este documento Porta 3D , disponível para descarregar no site do professor ,
funcionando da mesma maneira que o primeiro documento anteriormente indicado, basta arrastar para o Autocad.
