Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Luísa Lancastre
Semana 04
Com o Autocad continuámos com a edição no layout a3.

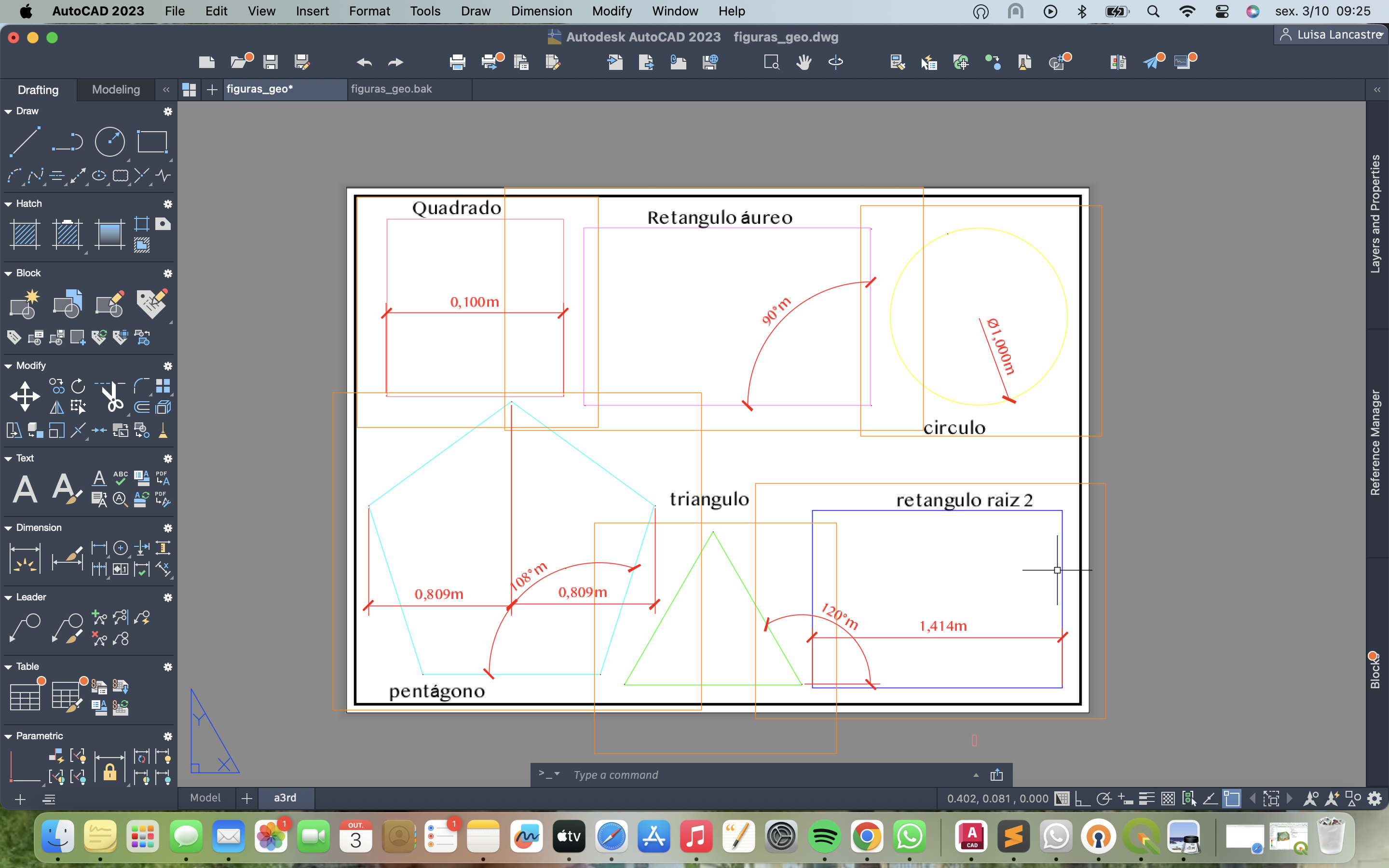

Na janela já criada, selecionámos apenas a layer que queriamos que estivesse a vista na janela. Primeiramente o quadrado, e consecutivamente em novas janelas as outras figuras.
De seguida aumentámos as janelas para ver a totalidade de cada figura e movemos as janelas para as figuras não se intersetarem.
Criámos então uma layer para a legenda inserindo texto e uma para as cotas. Usamos o comando dimstar para editar as dimensões e o estilo das cotas.

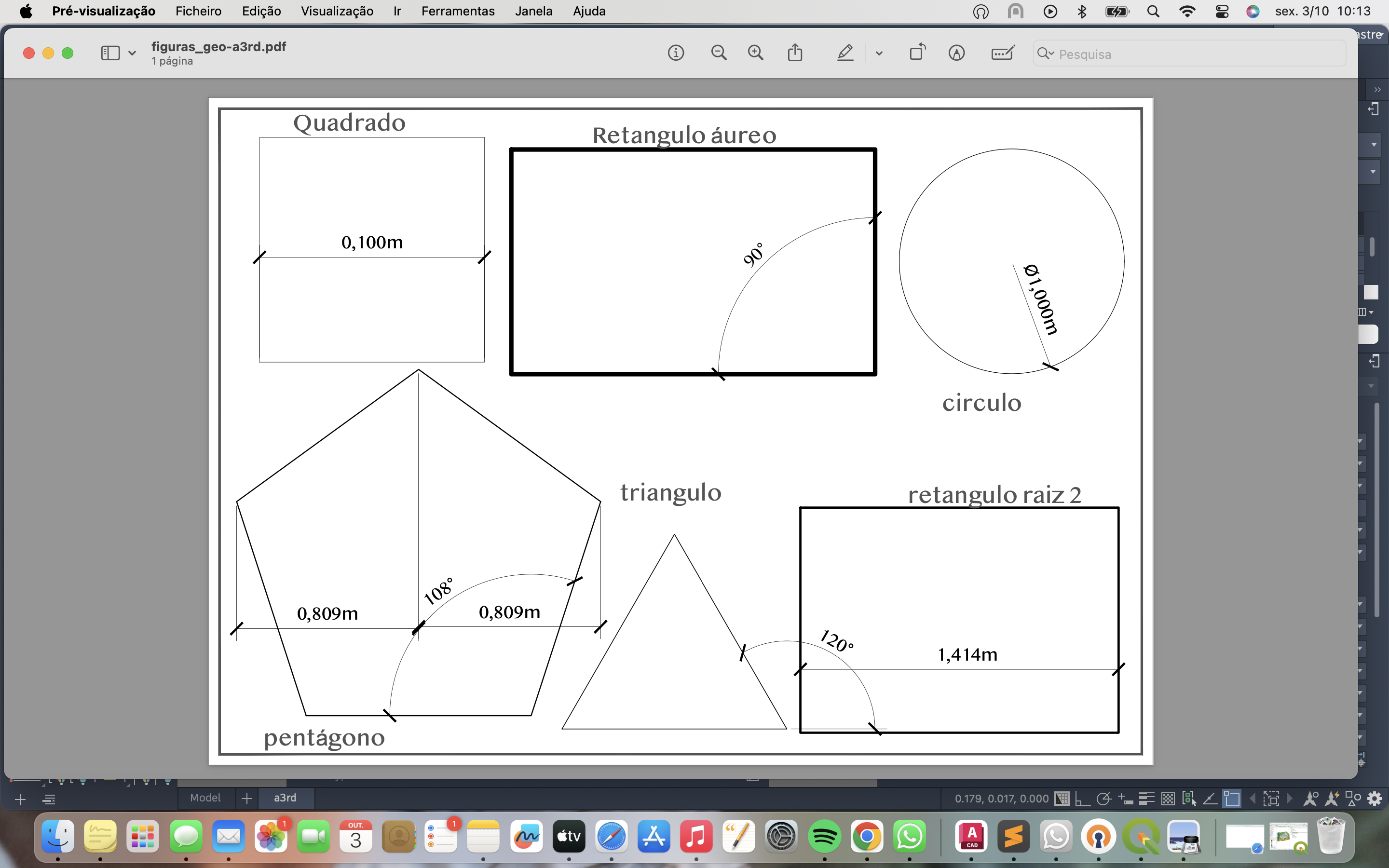

Para guardar mud;ámos em plot a cor e a expessura, criando ent;ão um pdf.
Comeámos a ver as figuras em 3D. Numa nova pagina, criamos uma layer para cada figura geometrica em tres dimensões:
Cubo, tetraedro, octaedro, dodecaedro, e icosaedro

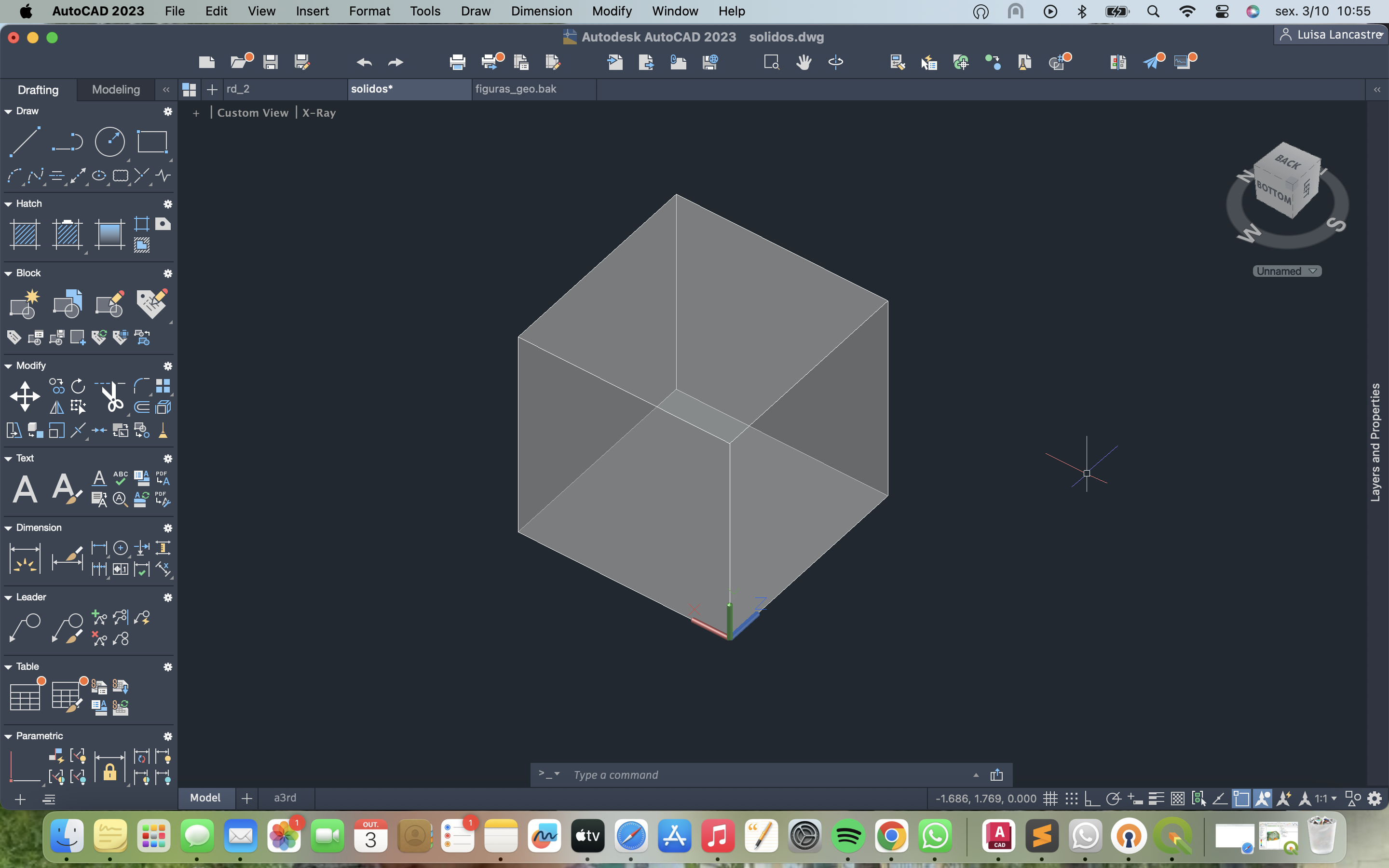

No fim criámos já o sólido cubo.
