Continuação da aula anterior.
Espaço 3D
Cotas
Impressão de um desenho técnico

COTAS: LA(azul)| DIMSTYLE: 0.01-FIT; 0.000-PRIMARY | DIM- clicar em aresta | osnap: on- endpoint | PAGESETUP- plot style table: acad.ctb (relaçã espessura-cor)
plot-preview-okay

Parabola
lA- line : XLINE- ORIGEM
LA-focus: point- 1.5,0 | DDPTYPE | OFFSET: 2- VERTICAL

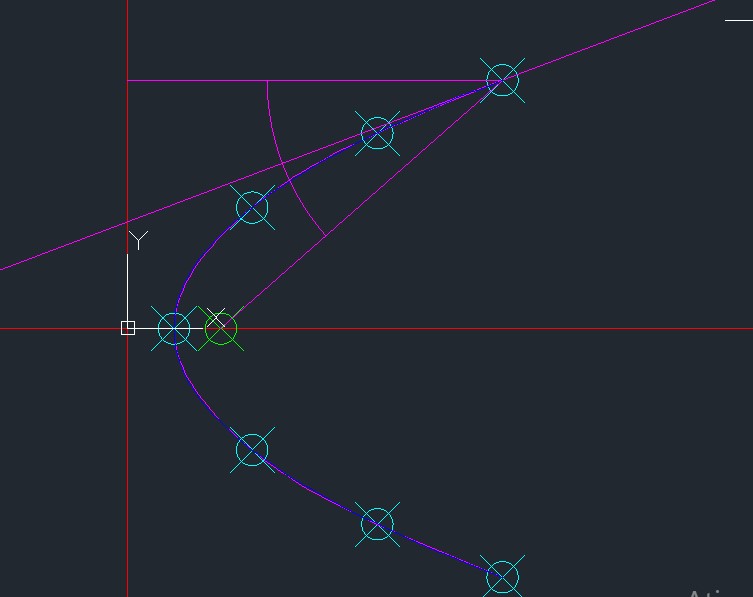

resolução da parabola 1 (spline- clicar em pontos) e parabola 2
Inicio do exercicio dos solidos- fazer camadas para cada solido









AULA 11/10

CUBO:
REC: 0,0 E 1,1 | 2D WIREFRAME- X-RAY | REGION- select-enter | TOP- SW ISOMETRIC
COPY: enter- mexer | UCS-y-90 | rotate- 90 | UCS- 3p | SURFSCULPT- SELECT TODAS AS PARTES


TETAEDRO:
POLYGON- 3 lados, e, 0,0 , 1,0 | REGION | MIRROR E COPY | LINE- mid of- @0,0,1- enter
ALIGN | ARRAYCLASSIC- polar array- mais- ponto superior
