Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2024/2025
Frederico Sousa
Semana 12

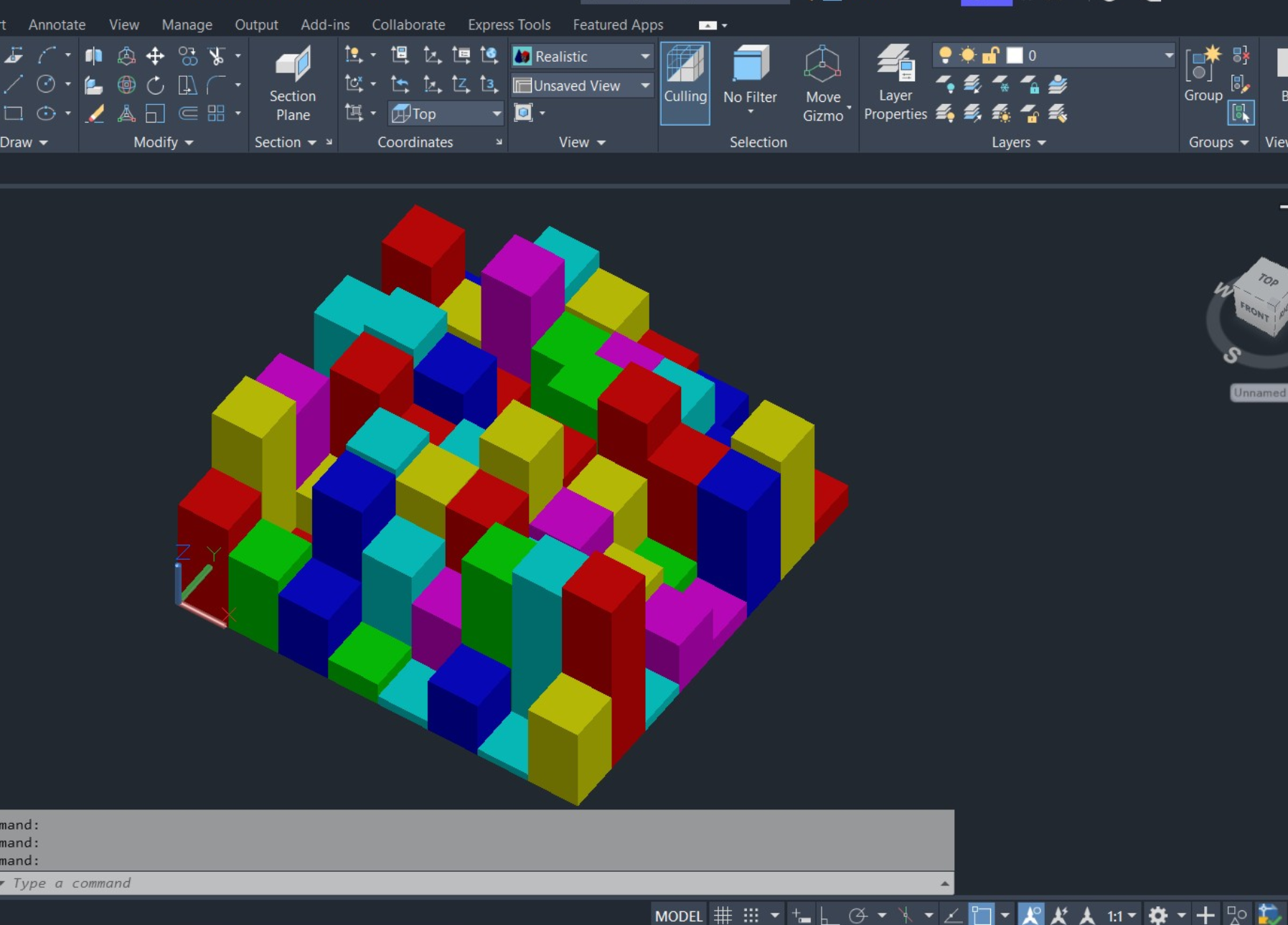

Criação de um espaço expositivo através de um exemplo transferido do site do professor, em Autocad.
Eliminação de todos blocos com menos de 3 metros de altura.
Criação de uma cobertura adicionando um cilíndro por cima do projeto, e o comando SUBTRACT para fazer a subtração do mesmo.
Atribuição de espessura ao pavimento, cobertura e paredes através dos comandos EXTRUDE para superfícies planas e o comando THIKEN para superfícies curvas.
Realização de plantas, cortes e alçados no exemplo da aula anterior.
Criação de 3 linhas de corte, uma para planta (altura 1,5m), uma na vertical e outra na horizontal, com um layer associado a cada linha.
Configurção dos cortes e da VIEWPORT no layout.
Utilização do comando SOLPROF para criação dos alçados.
