Mestrado Integrado em Arquitetura 2B
Sistemas de Representação Digital em Arquitetura
Professor Luís Romão
2023/2024
Angela Wang
Aula 15
Início do exercício das cónicas.
Começamos por desenhar dois cones.
Com o comando section desenhamos a circunferência.
Colocámos o ucs com 25ยบ:
Com o comando section desenhamos a elipse.

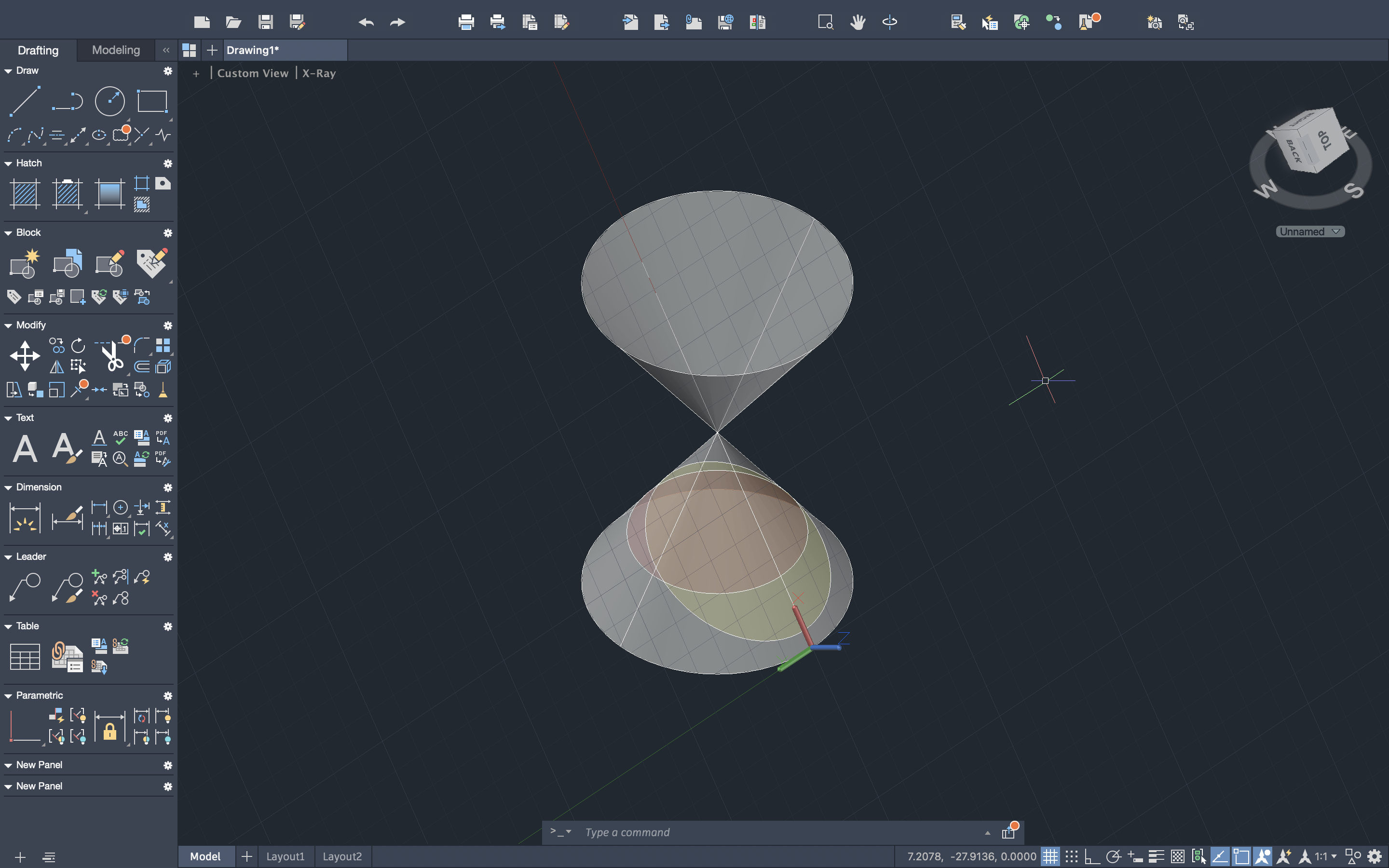

Colocámos o ucs numa geratriz:
Com o comando section desenhamos a parábola.
Colocámos o ucs no world e com o comando section desenhámos a hipérbole.
Congelámos a layer dos cones.
Desenhámos uma linha que liga a hipérbole.
Com o comando revolve construímos a figura:
Início do exercício do tabuleiro.
Com o comando box criámos a figura:
Duplicámos a figura:
Com o comando CHPROP colocámos as últimas duas figuras numa layer com outra cor.
Com o comando Arrayclassic criámos o tabuleiro:
