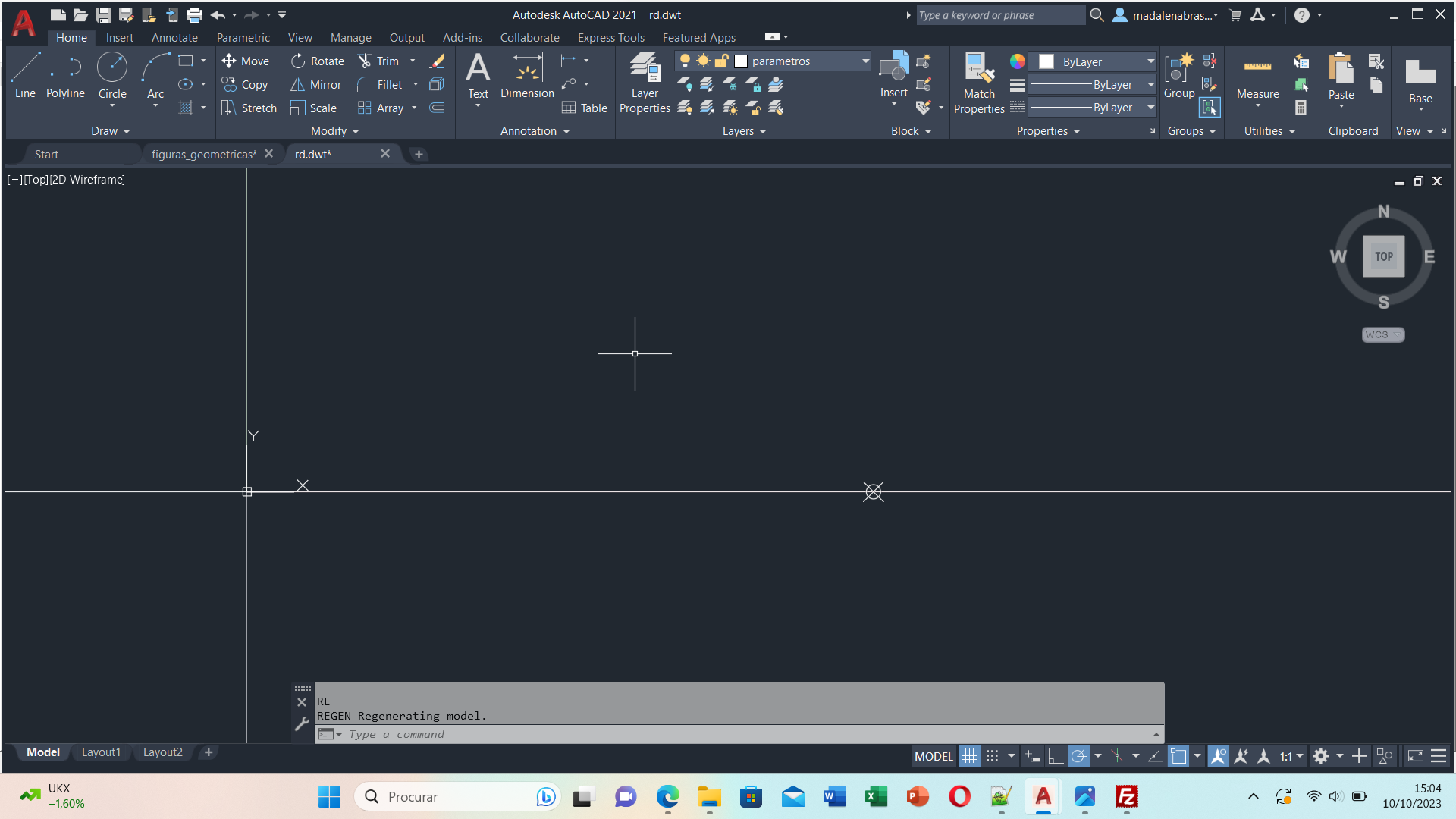

Criação de um ficheiro novo no Autocad com o nome de parabola.

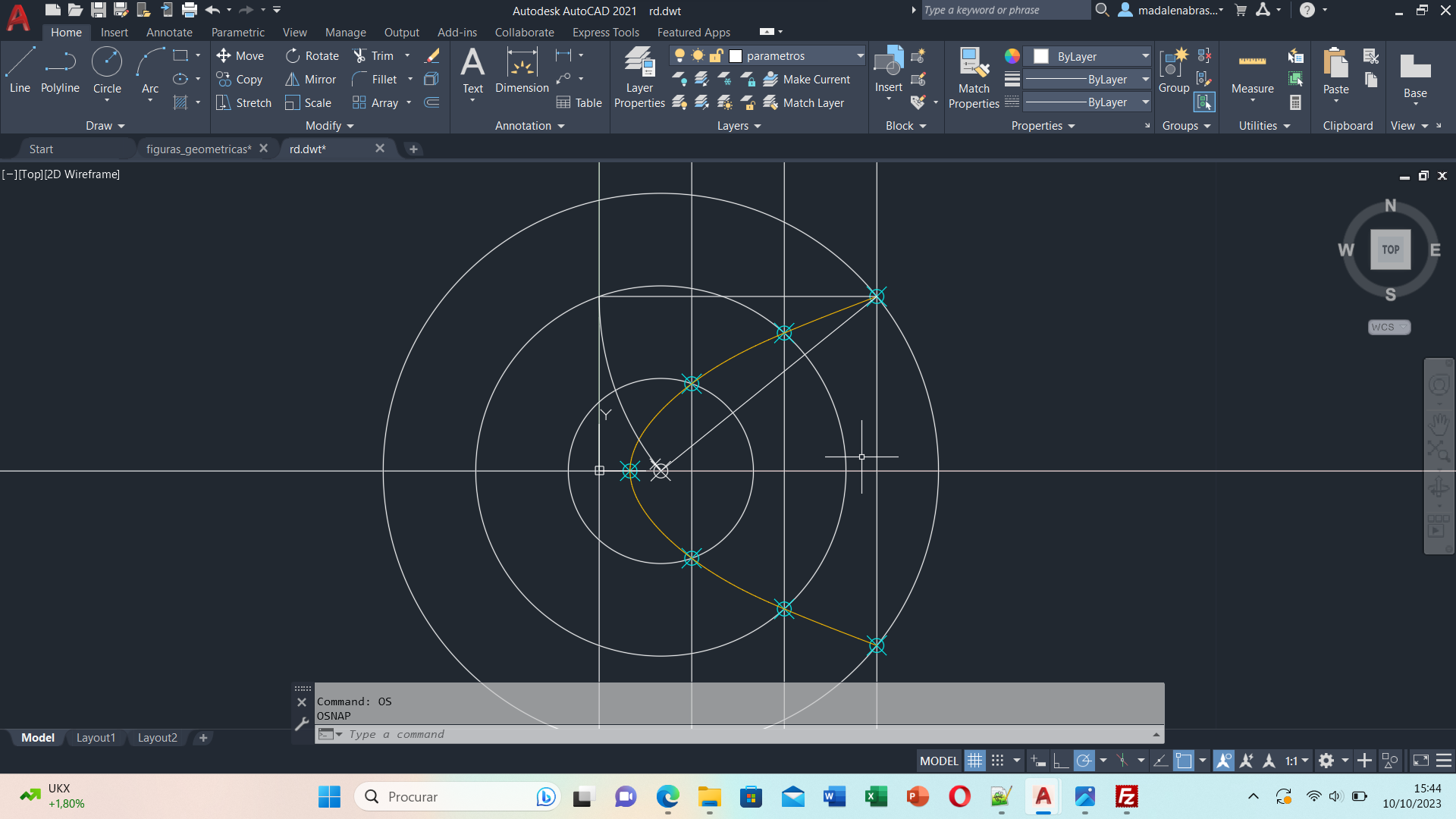

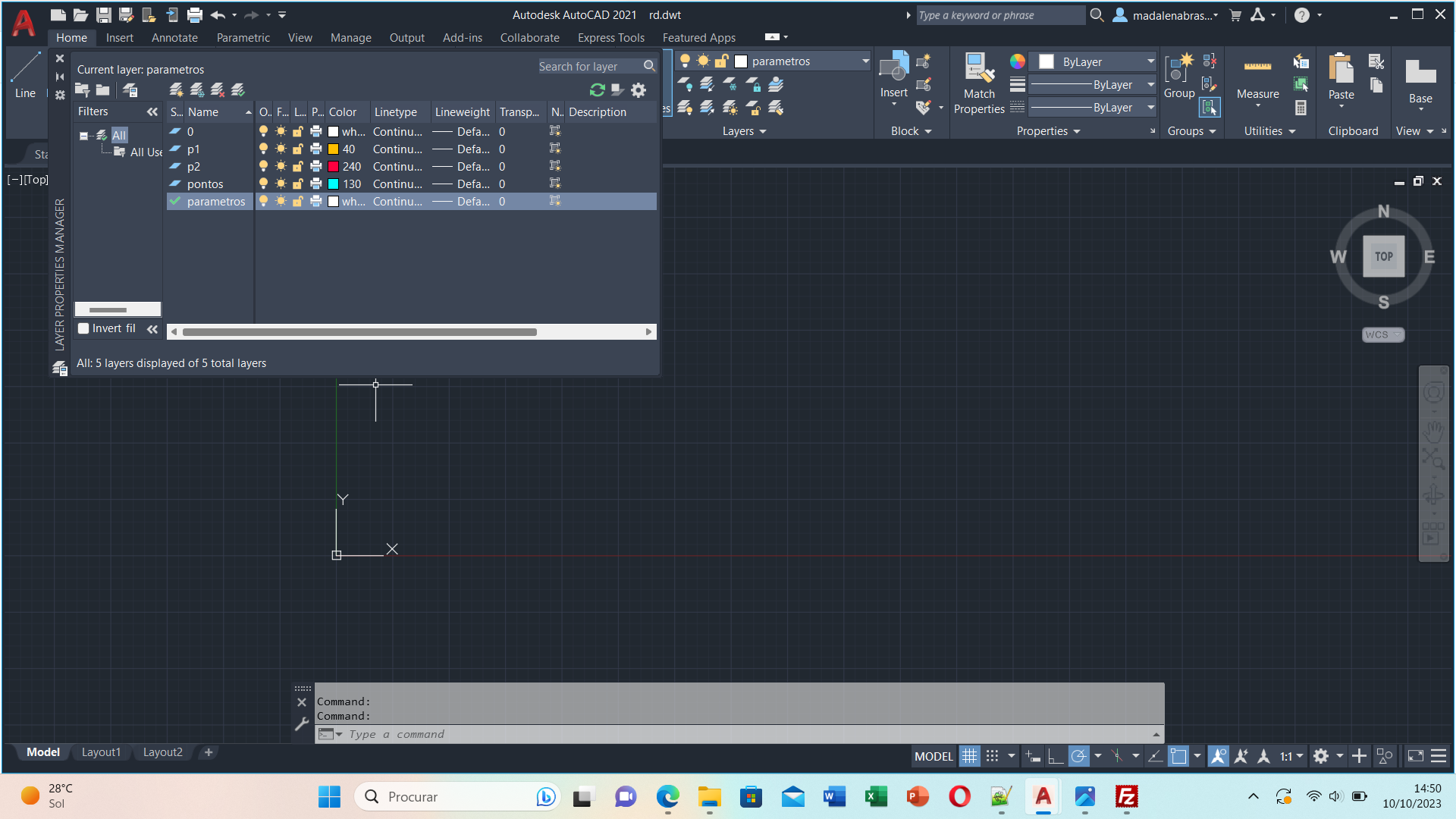

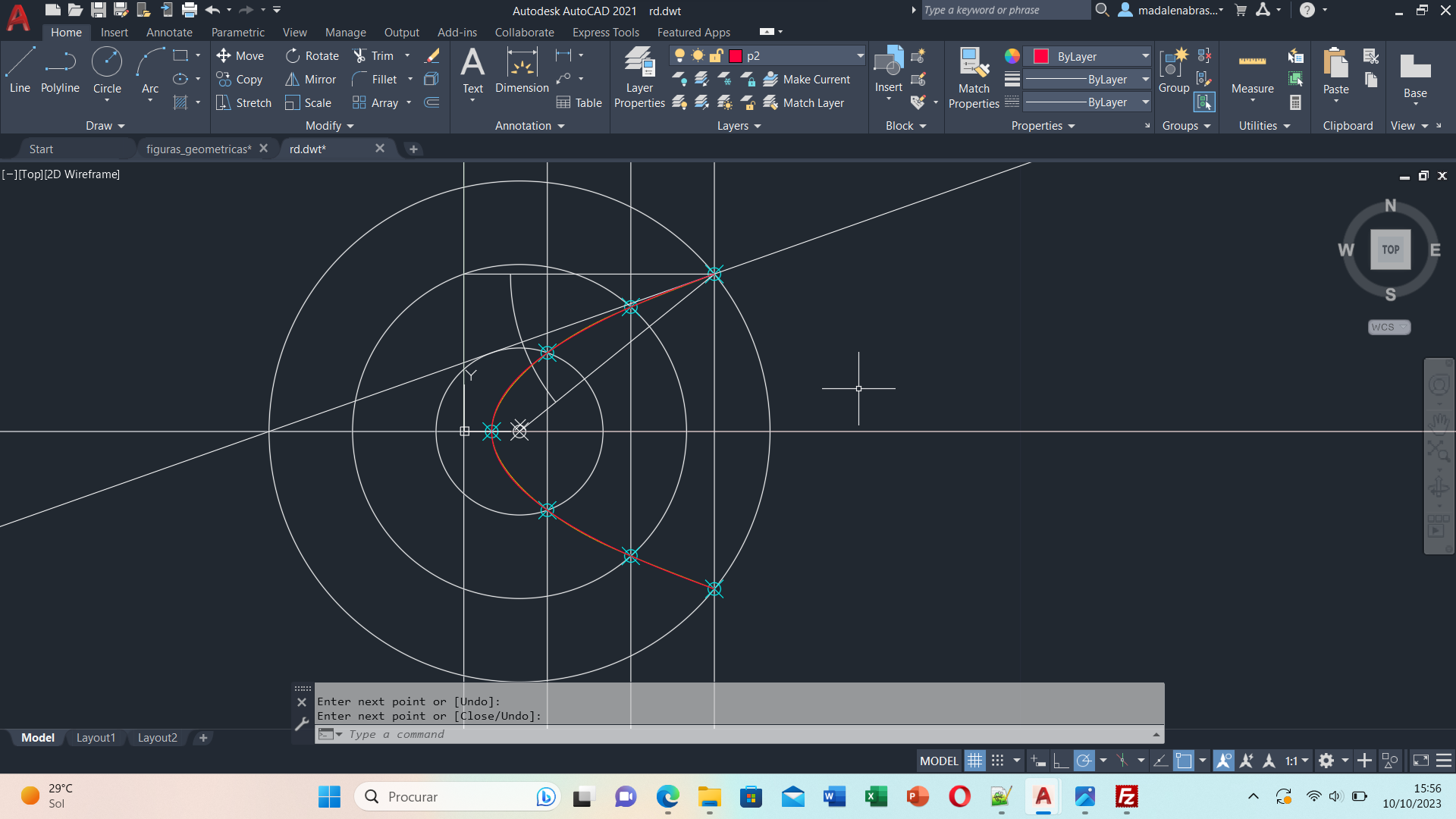

Criação de novos Layers e dos Pontos e utilização do comando DDPTYPE

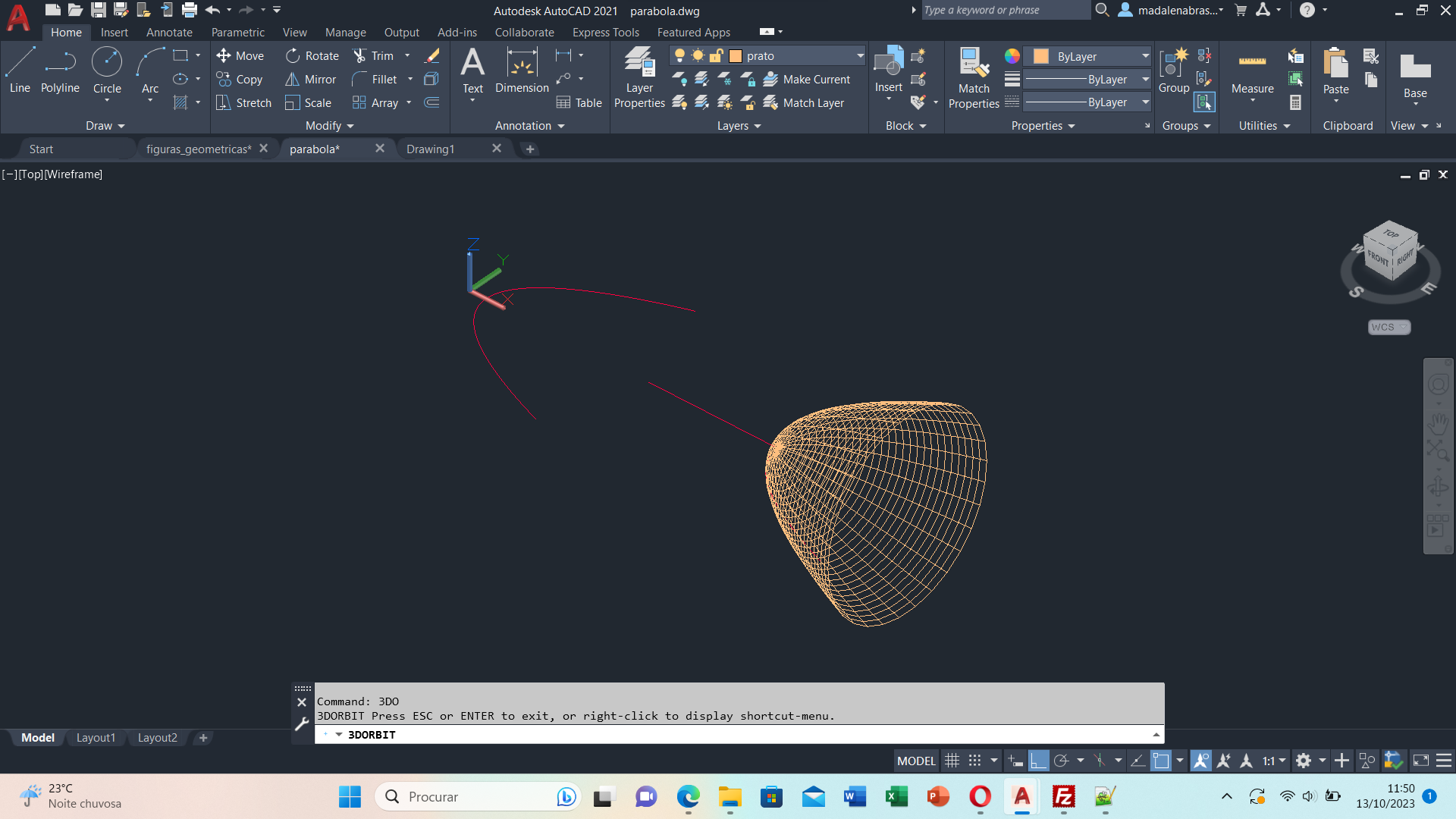

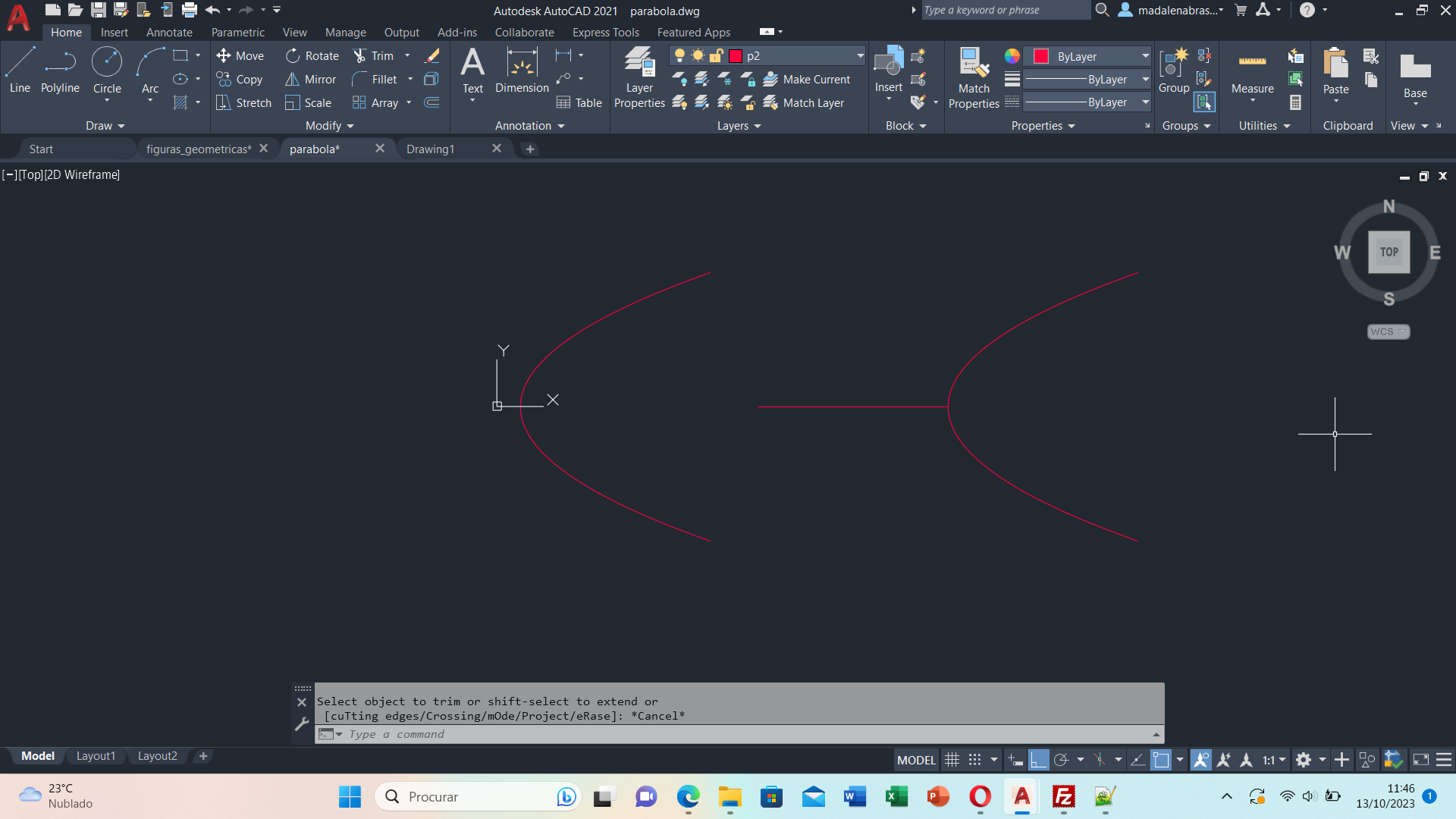

Parábola vista com o comando 3DORBIT
Aula 08
Criação de um ficheiro novo no Autocad com o nome de uhouse.

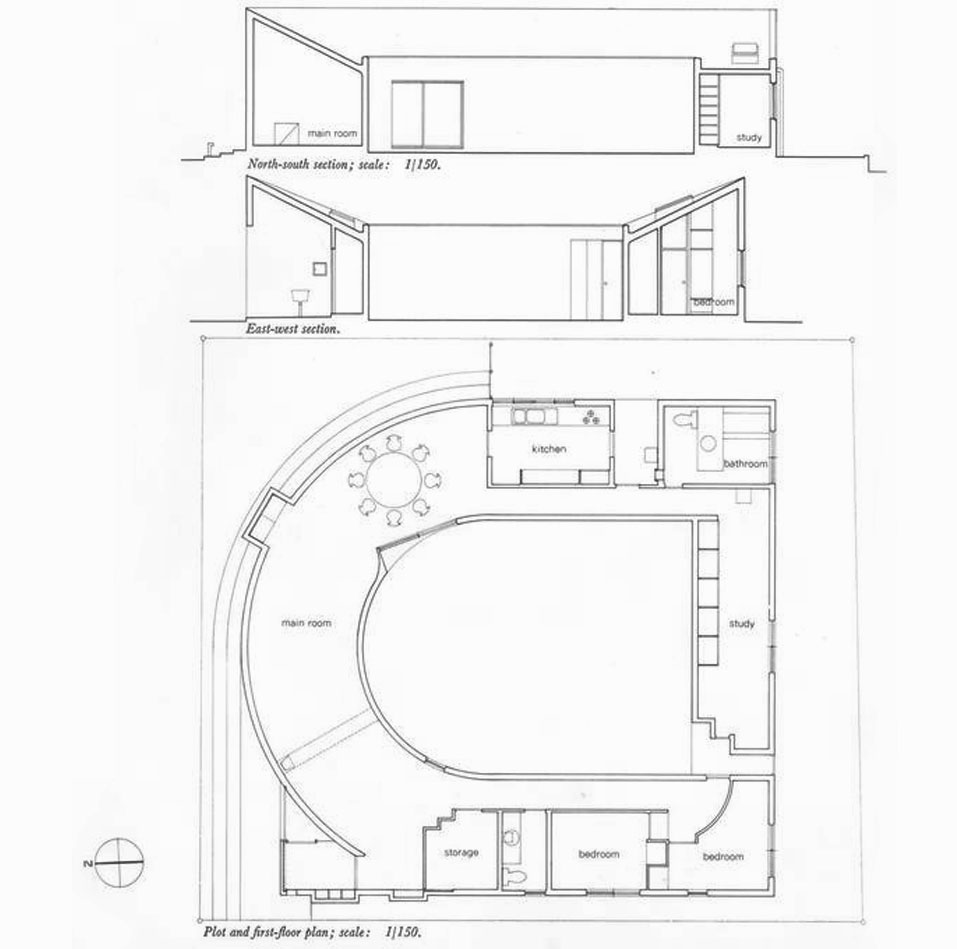

Busca de uma imagem da obra "Toyo Ito Uhouse plan" para usar como base no ficheiro.

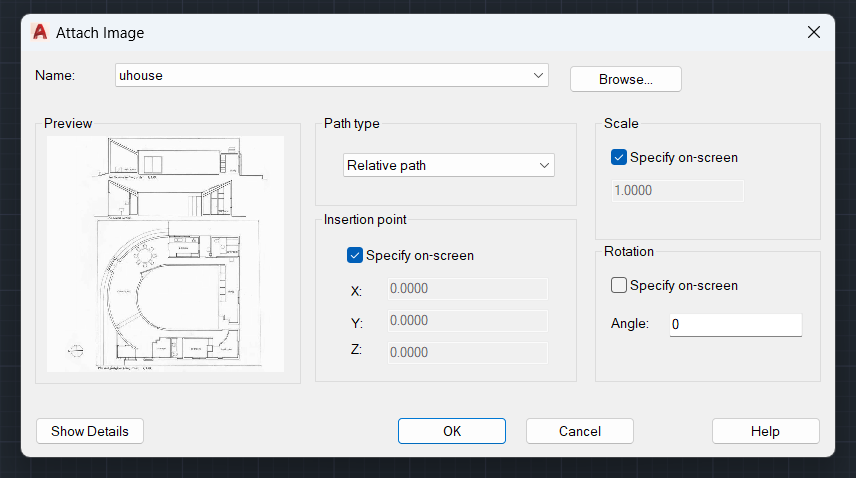

Utilização de um novo comando IMAGEATTACH para a colocação da imagem no ficheiro no Autocad.
Criação de novos Layers.

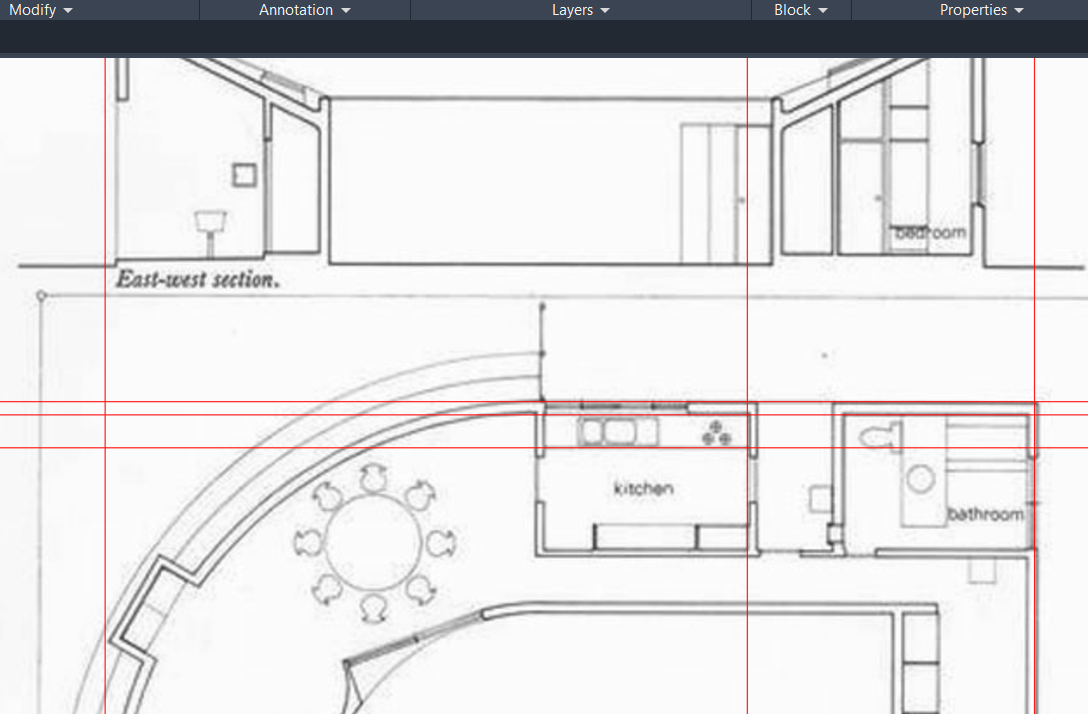

Criação de linhas na planta com o XLINE, seleção das linhas da bancada da cozinha, a nossa medida base para a mudança de escala.
Mudança da escala da imagem para escala real, 0,6mm são os 60cm na vida real da bancada.
Utilização do comando OFFSET.24 para criar uma linha automática da grossura da parede.
Criação de uma folha(layer) nova onde fizemos PAGESETUP e criamos uma janela onde estava planta colocada.

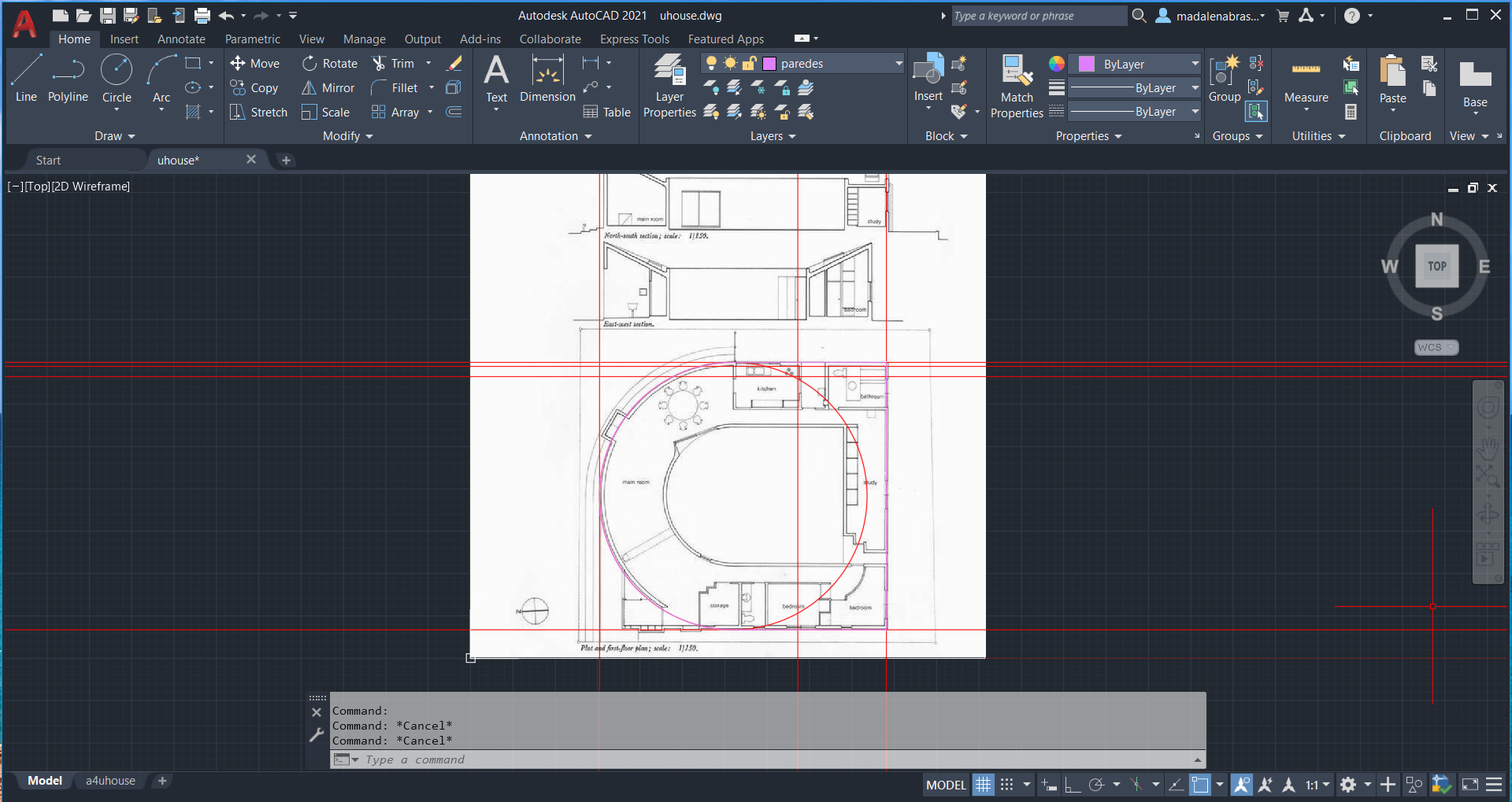

Criação de mais linhas e de um circulo na planta dando assim o Resultado da Aula08.
