Diário de Representação Digital

Diário Semanal

Semana 1 (8 a 12 de setembro)

Esta semana, foi a semana de apresentação e uma pequena introdução teórica e prática de como funciona uma página html.

Semana 2 (15 a 19 de setembro)

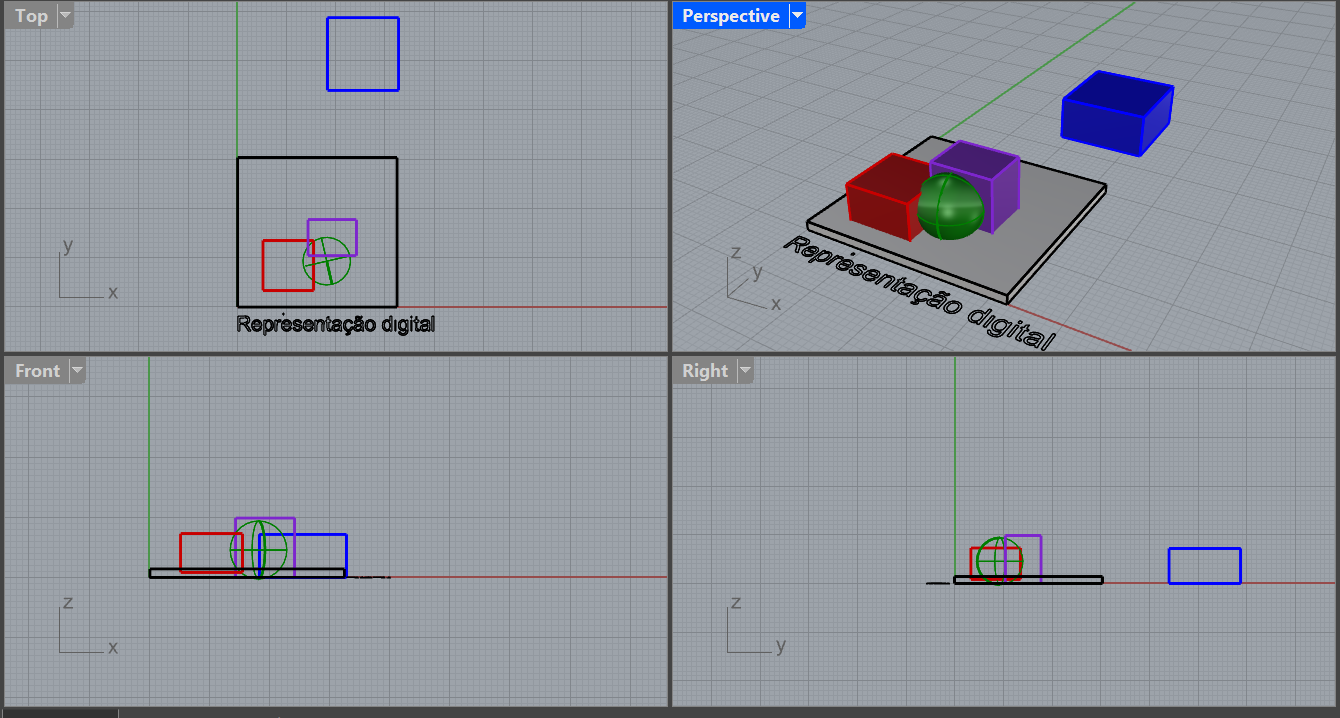

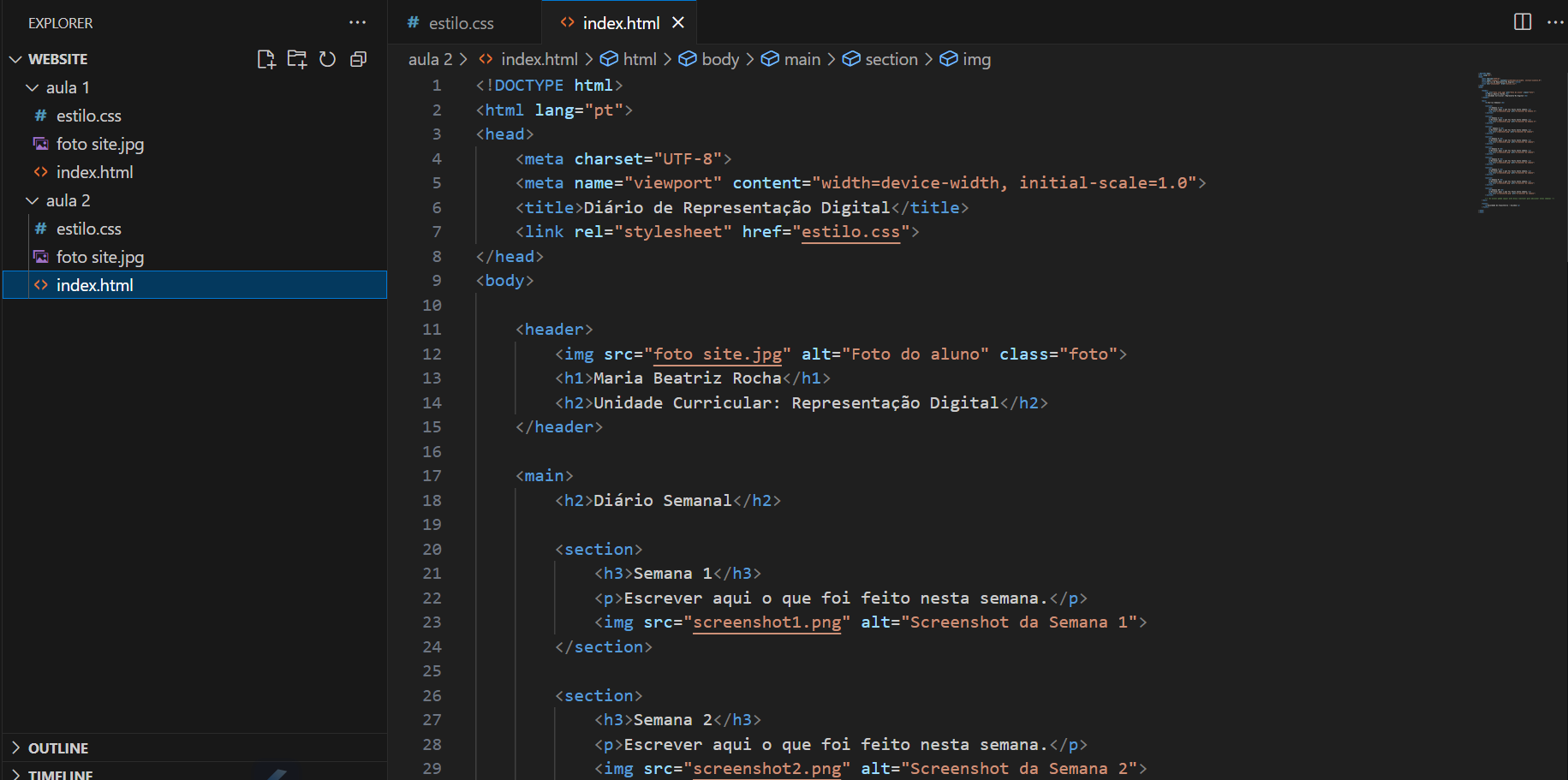

Esta semana começamos por criar o site individual que cada aluno de acordo com o template que nos foi fornecido, explorar ao máximo e testar todas as funcionalidades para criar uma página html.

Introdução ao desenho vetorial técnico do programa rhino e dos seus respetivos menus, barras de ferramentas, painéis, linha de comando, viewports e opções de configurações nos rodapés.

Semana 3 (22 a 26 de setembro)

Nesta segunda semana de aulas, passamos para a instalação do rhino e começamos por explorar as diversas funcionalidades que o programa tem.

As funcionalidades estudadas foram: viewports e opções de configurações nos rodapés; Templates ao criar um ficheiro novo; unidades e tolerências; ficheiro BAK e gravação temporária; Mudança de idioma; viewports (modos de visualização: Wireframe, Shaded, Ghosted, Xray, Rendered, Raytraced, Technical, Pen, Artistic); desenhar usando pontos geométricos notáveis: Osnap (Point, Tan, Perp) e Smartrack.

Desenho com introdução e bloqueio de distância e de ângulo. Utilização de Gumball (Mover, Rodar, escalar). ALt para copiar. Clique para utilizar numeros exatos.

Desenhar entidades básicas: Polyline, Line/Lines, Circle, ellipse, Polygon, Rectangle, Box.

Desenhar com Coordenadas Cartesianas absolutas (x,y,z) e relativas (@x, y, z ou Rx,y,z).

CAD: Comandos de Edição: Explode, Join, Offset, Trim, Extend, Fillet, Chamfer. Move, Copy, Rotate e Scale. Orient.

Cópia múltiplas de objetos: Array (linear em coluna e linha), ArrayPolar (circular), ArrayLinear (linear numa só direção) , ArrayCrv (ao longo de uma curva pré-existente).

Semana 4 (29 de setembro a 3 de outubro)

Nesta semana introduzimoa a inserção de imagens (Picture); Escalar imagens; corrigir medidas.

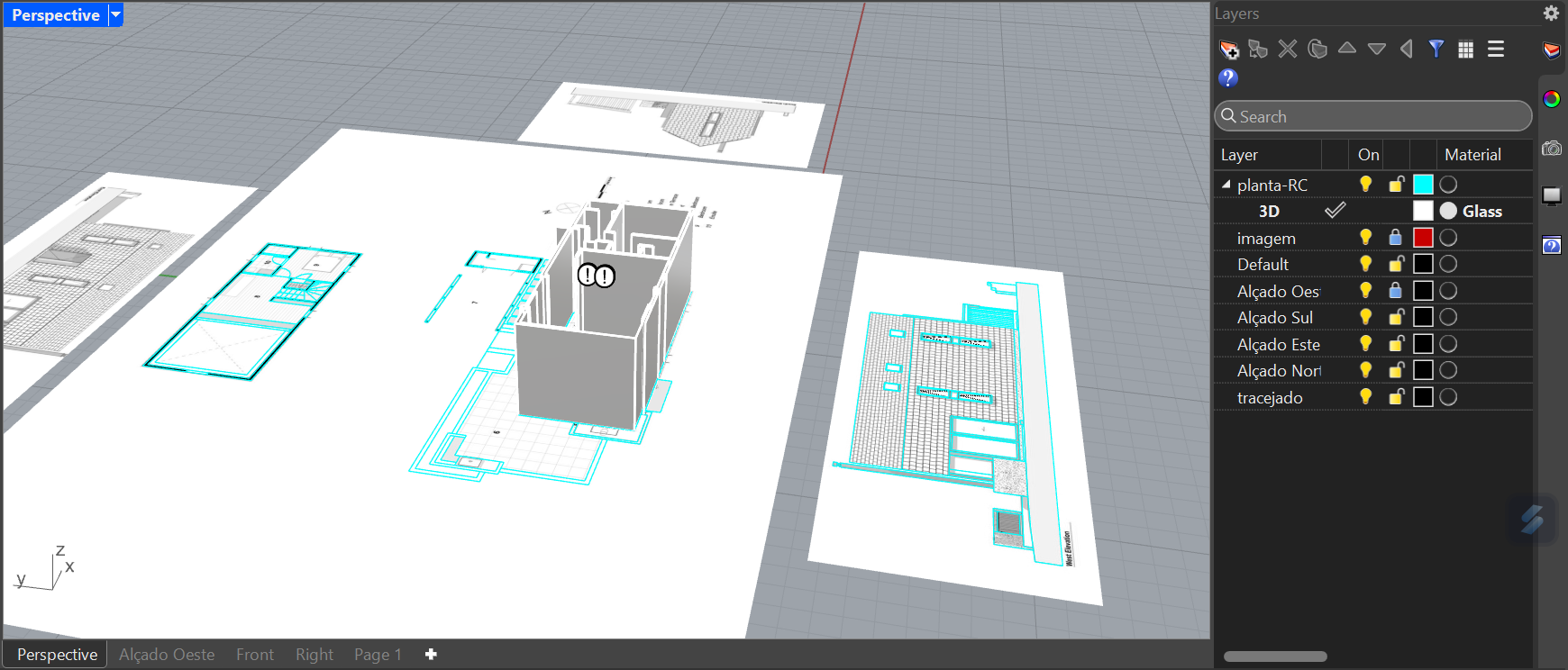

Personalização de sistema de coordenadas e layers para organizar os desenhos (plantas e alçados).

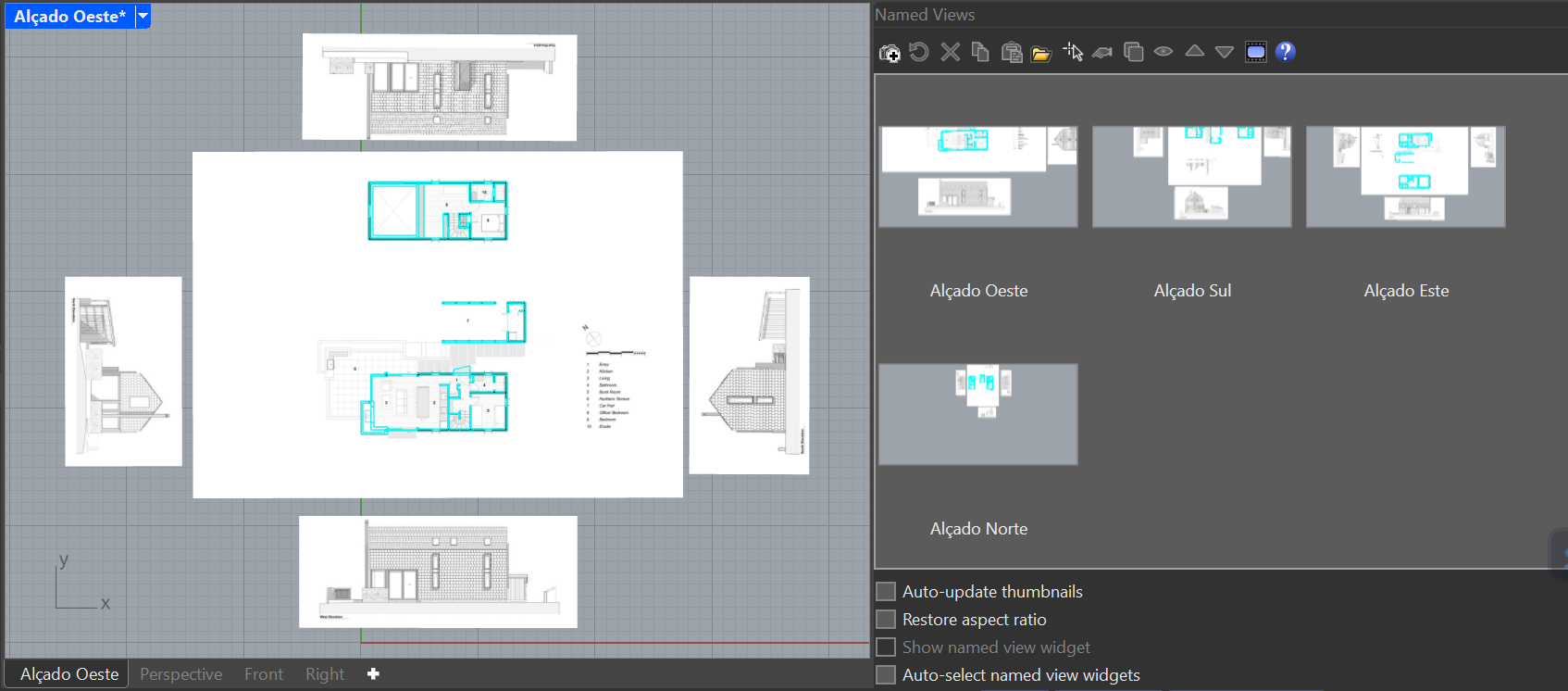

PLan, CPlan, Named Views, comandos para organizar os alçados de forma automática

Semana 5 (6 a 10 de outubro)

Nesta semana foi feita a criação de folhas de impressão, tamanho do papel, personalizaao de escala, definição de escala, layout em metros, criação de legendas e impressão para PDF.

Introdução ao 3D no Rhino: Surface, Polysurface.

Criar superficies: 4 pontos (srfPt); a partir de curvas (PlanarSrf).

Editar curvas e superfícies (Join, Explode, Trim, Split, Untrim).

Seleção de subobjeto (Ctrl+Shift+Click), Click+Ctrl+Arrastar Eixo (extrude essa face), ALt+Click+Arrastar Eixo (copia essa face).

ExtractSrf (extract surface).

Semana 6 (13 a 17 de outubro)

Nesta semana foram feitos sólidos a partir de superfícies (ExtrudeSrf).

Editar curvas e superfícies: PointsOn, Trim, Split, Untrim.

Tornar faces planas por projeção em plano de construção: ProjectToCPlane. Projectar pontos de seleção para Cplane: ProjectOsnap.

Comando "Project" para projectar curvas/pontos em superfícies ou sólidos.

"Splitface" permite criar arestas novas em surfaces (ou em sólidos, se se escolher uma face com Ctrl-Shift).

Visibilidade de objectos (Hide, Show, Isolate, HideSwap).

Seleção de subobjeto (Ctrl+Shift+Click), Click+Ctrl+Arrastar Eixo (extrude essa face), ALt+Click+Arrastar Eixo (copia essa face).

Operações Booleanas: Union, Difference, Intersection, Split (curves/surfaces/polysurfaces). "Mergeallcoplanarfaces" para limpar arestas nas poysurfaces.

Semana 7 (20 a 24 de outubro)

Criar blocos CAD 2D: Block, BlockEdit, BlockManager. Opção de modelação 3D com blocos. Exemplo com edifício simples.

Criar desenhos 2D a partir de modelo 3D: Make 2D.

CurveBoolean: Criar superficies em intersecção de linhas pré-selecionadas.

Limar arestas "coplanares" de solidos: MergeallCoplanarfaces.

Cotagens de desenho (Dimensions). Estilos de Cotagem: configuração de texto, linhas e setas. Cotagens lineares, alinhadas, angulares, raio e diâmetro. Linhas de chamada (Leaders). Desenho de texturas técnicas (Hatch). Hatch com "boundary".

Semana 8 (27 a 31 de outubro)

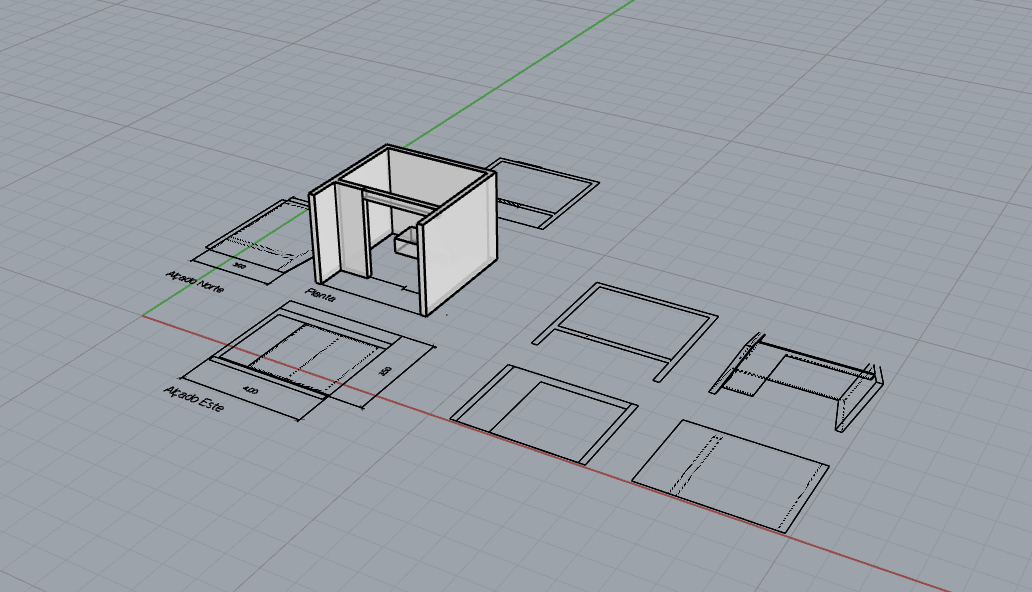

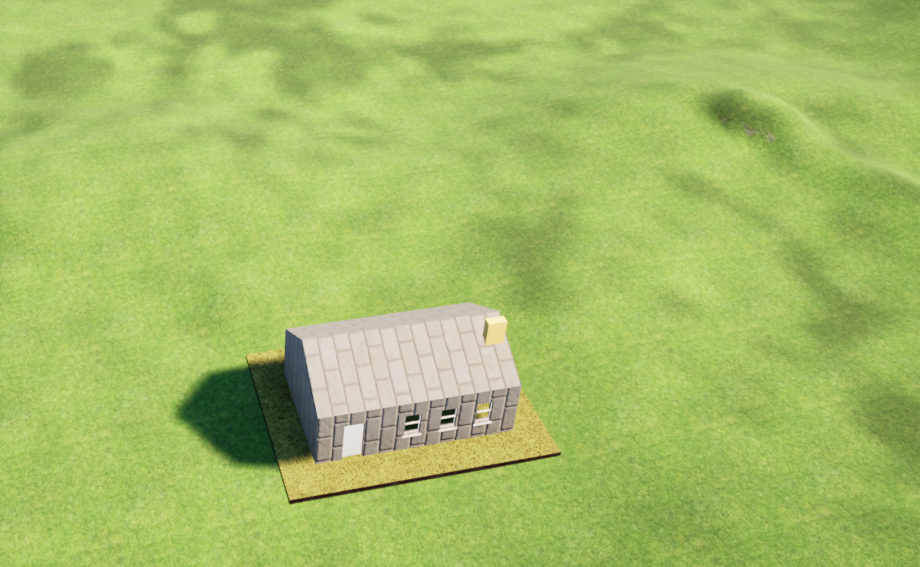

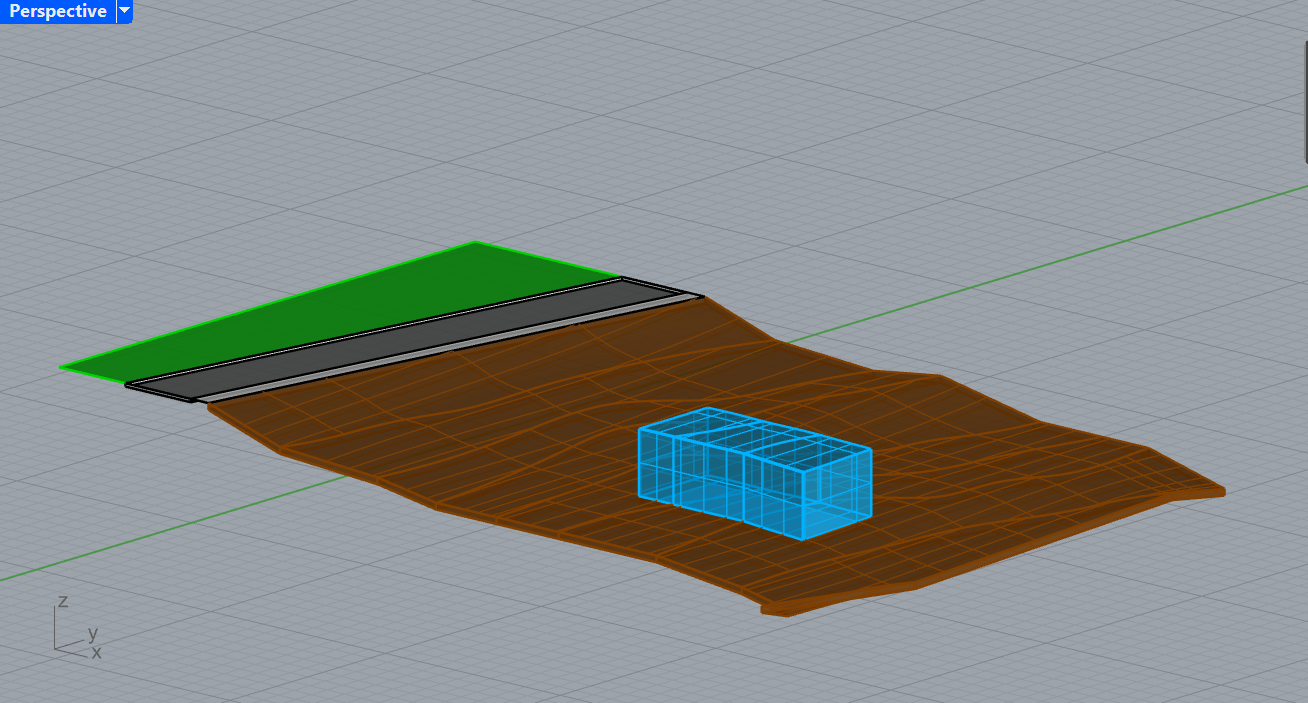

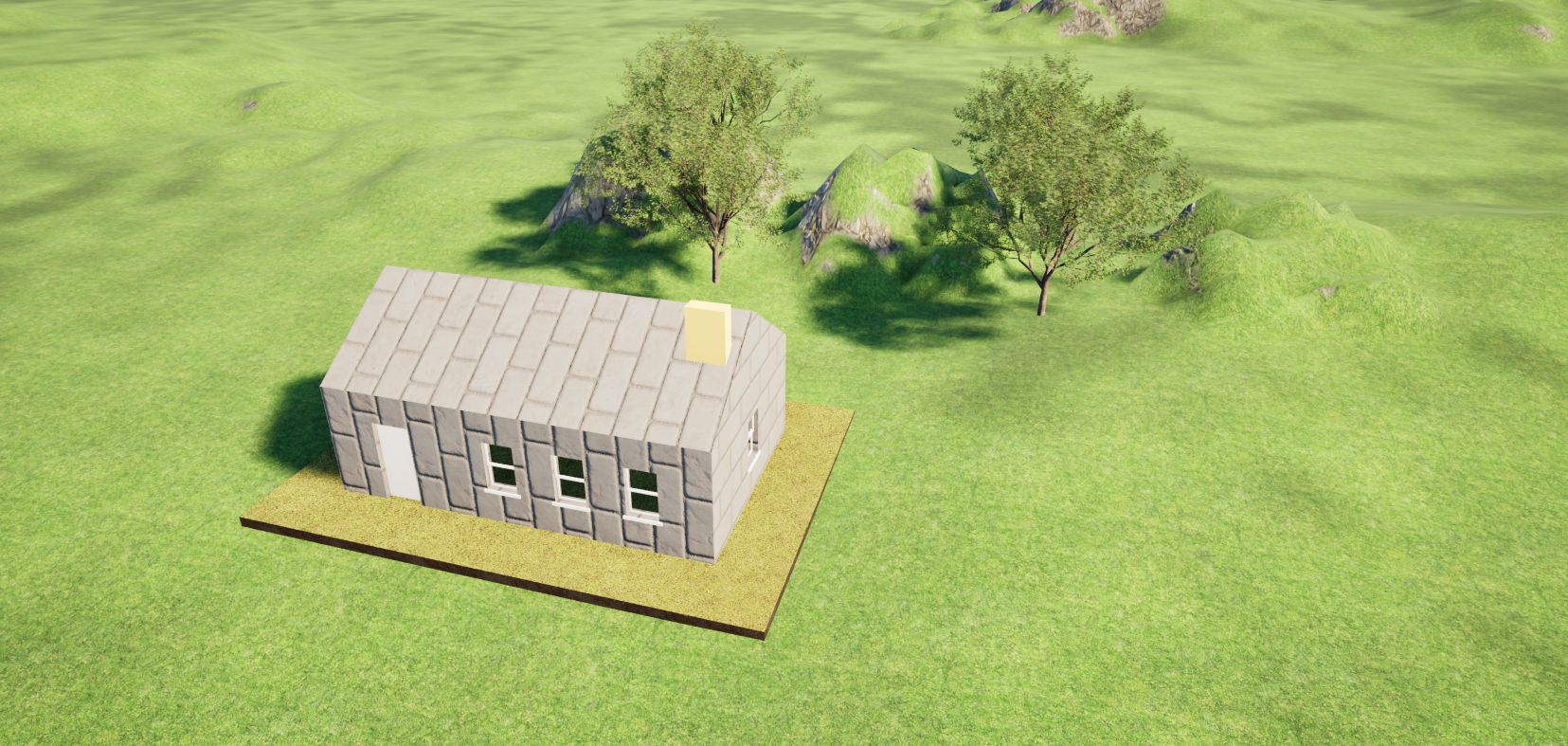

Revisão de metodologia de criação de casa 3D e extração de desenhos técnicos.

Frequência

Semana 9 (3 a 7 de novembro)

Modelação push-pull - Tutorial Video: pushpull, splitface, Inset.

Extrair linhas de contorno de superfícies: Dupborder

Criar sólidos ocos ou por "offset": Shell e OffsetSrf

Criação de escada 3D linear e circular, com corrimão.

Cópia múltiplas de objetos: Array (linear em coluna e linha), ArrayPolar (circular), ArrayLinear (linear numa só direção) , ArrayCrv (ao longo de uma curva pré-existente).
