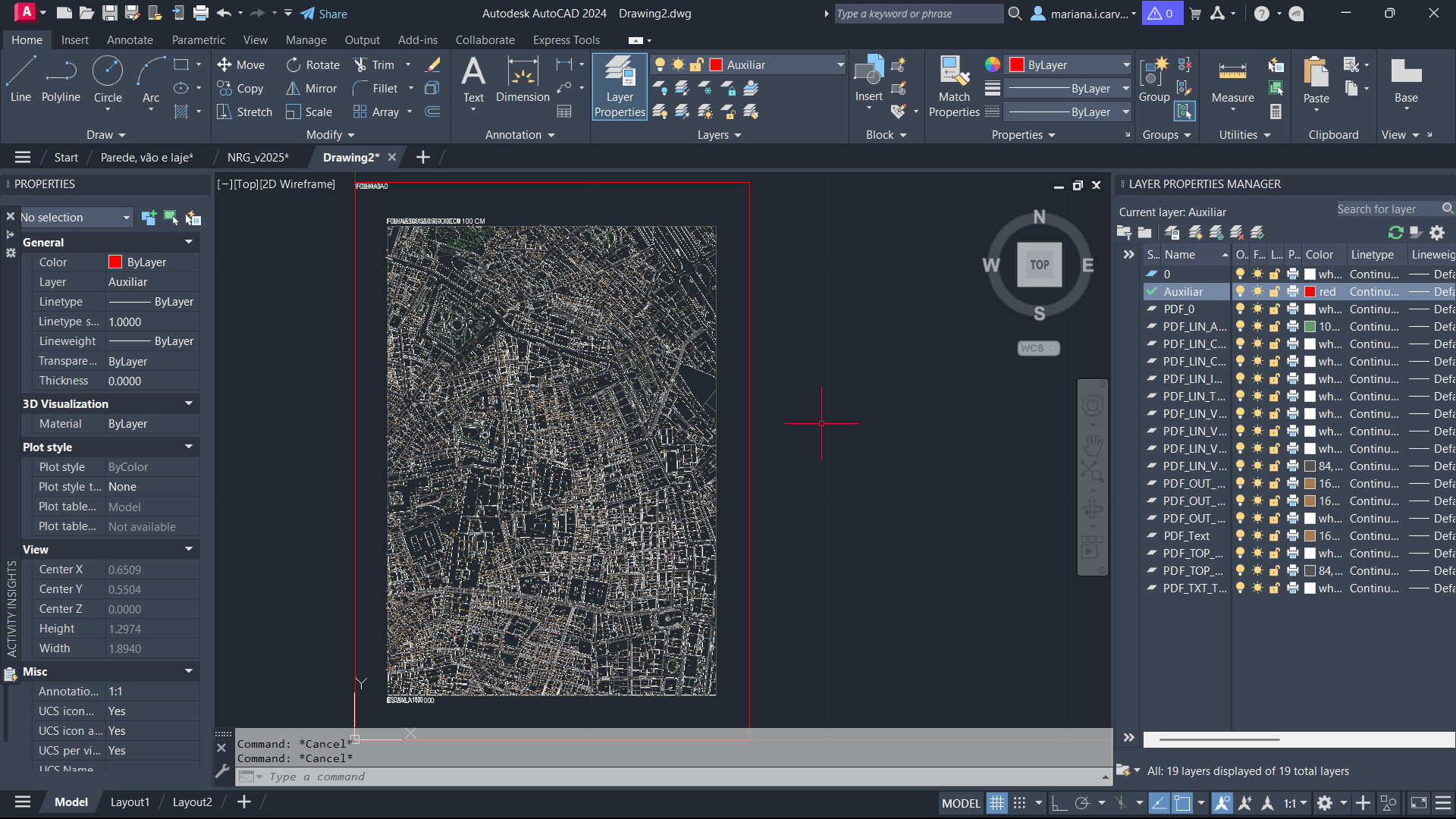

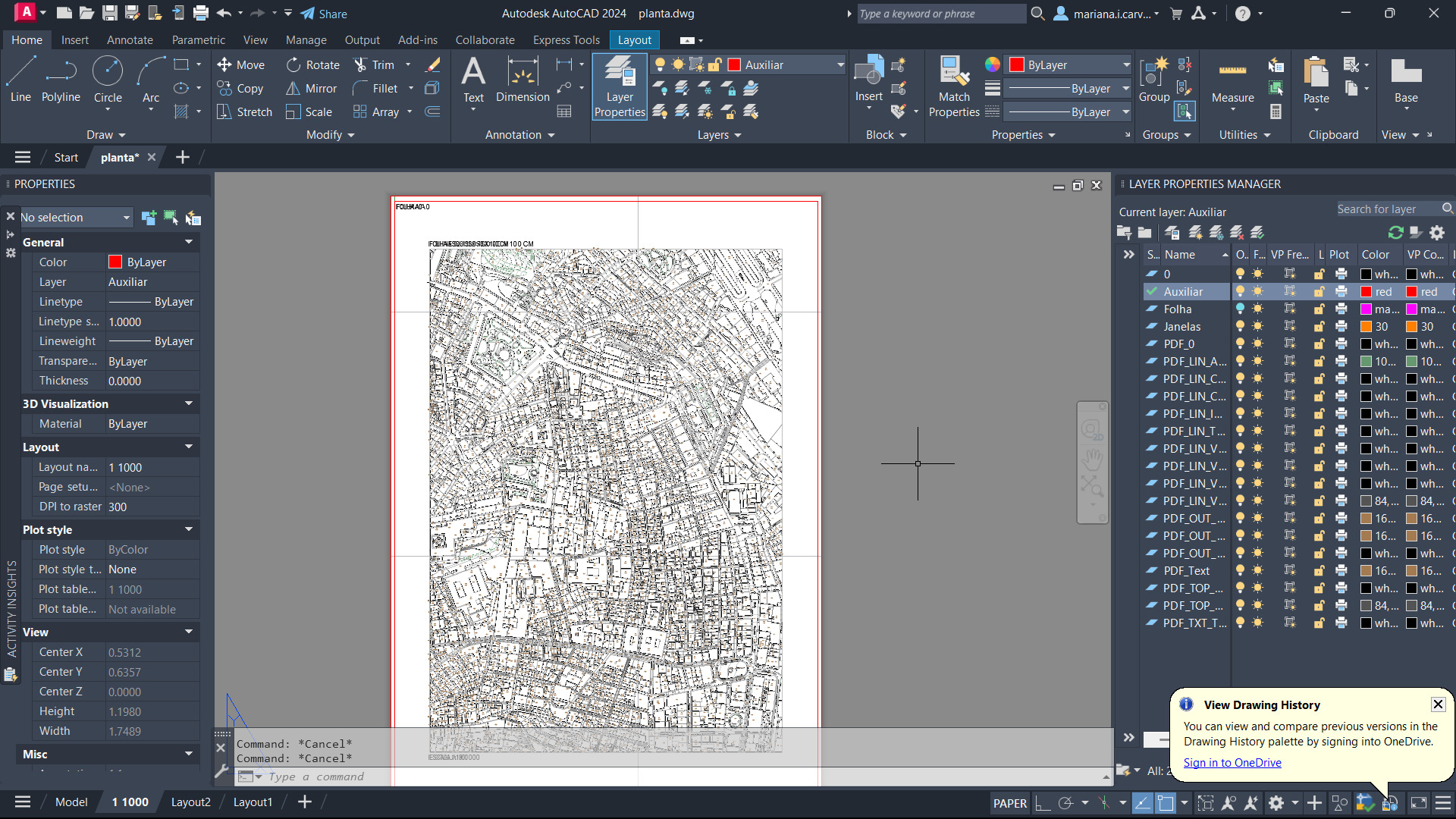

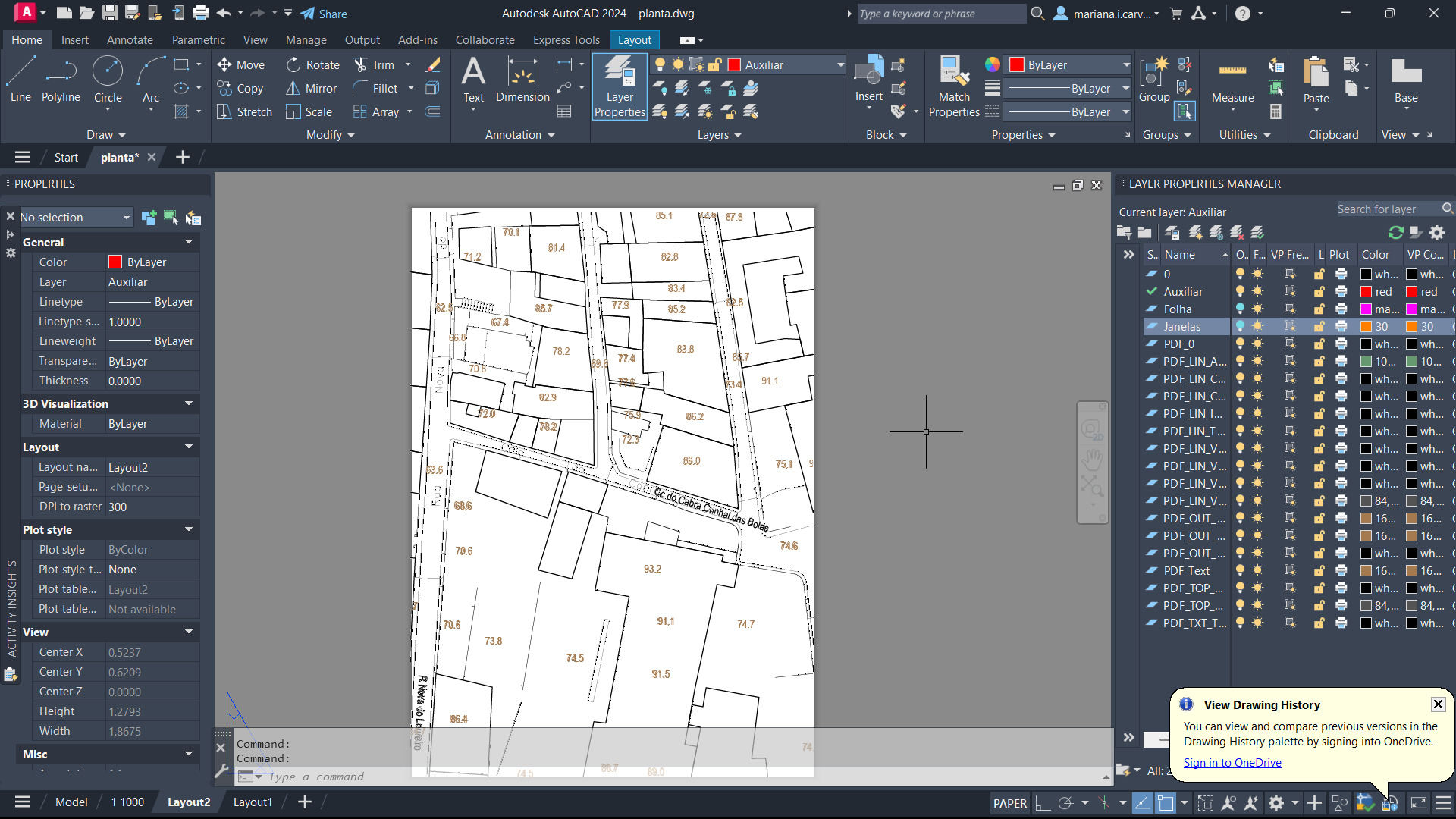

Concretização do layout e suas layers respetivas (janelas), e através comandos como Erase, Mviem e Zoom, execução de uma folha para representação do desenho em diversas escalas.

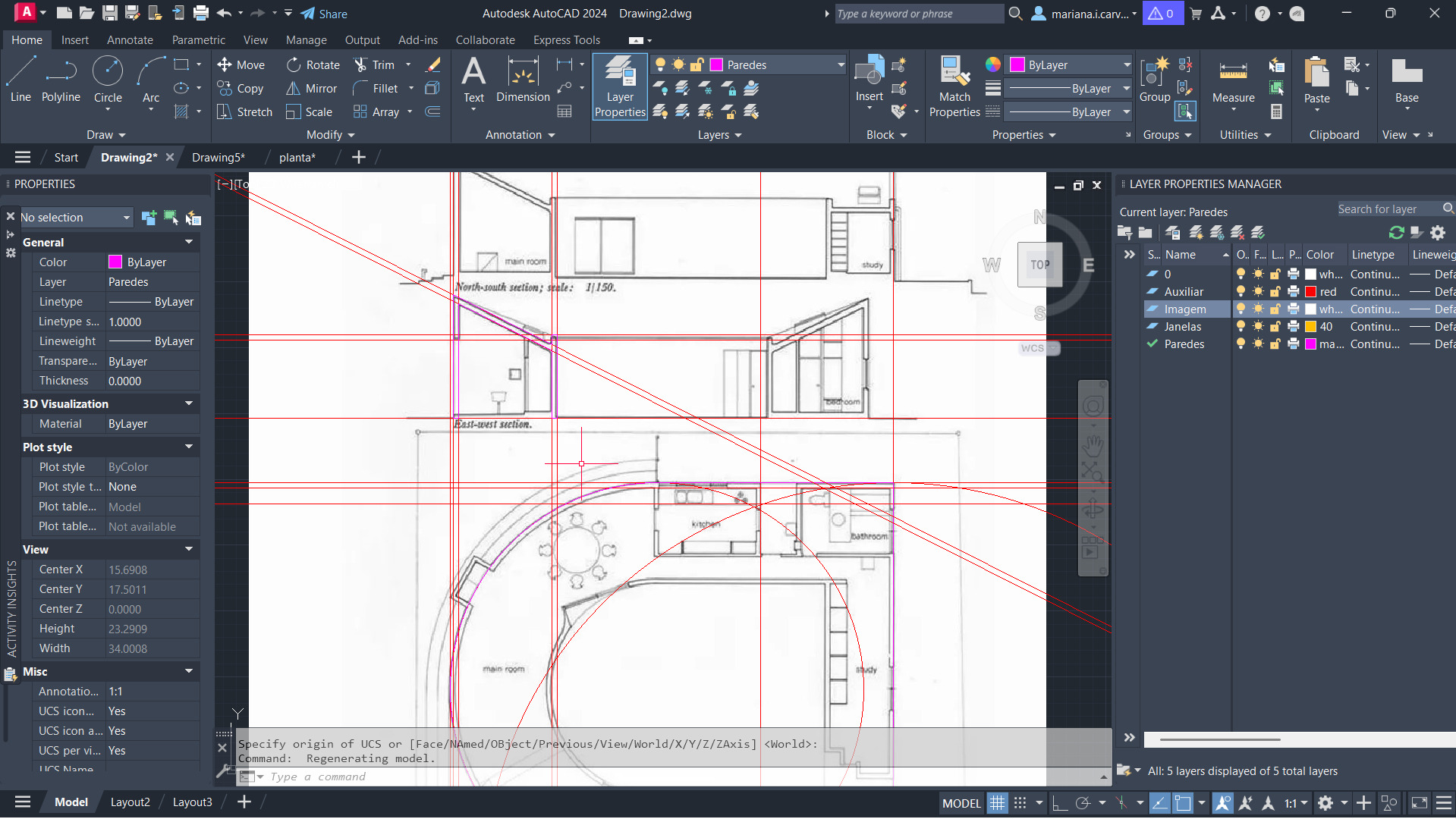

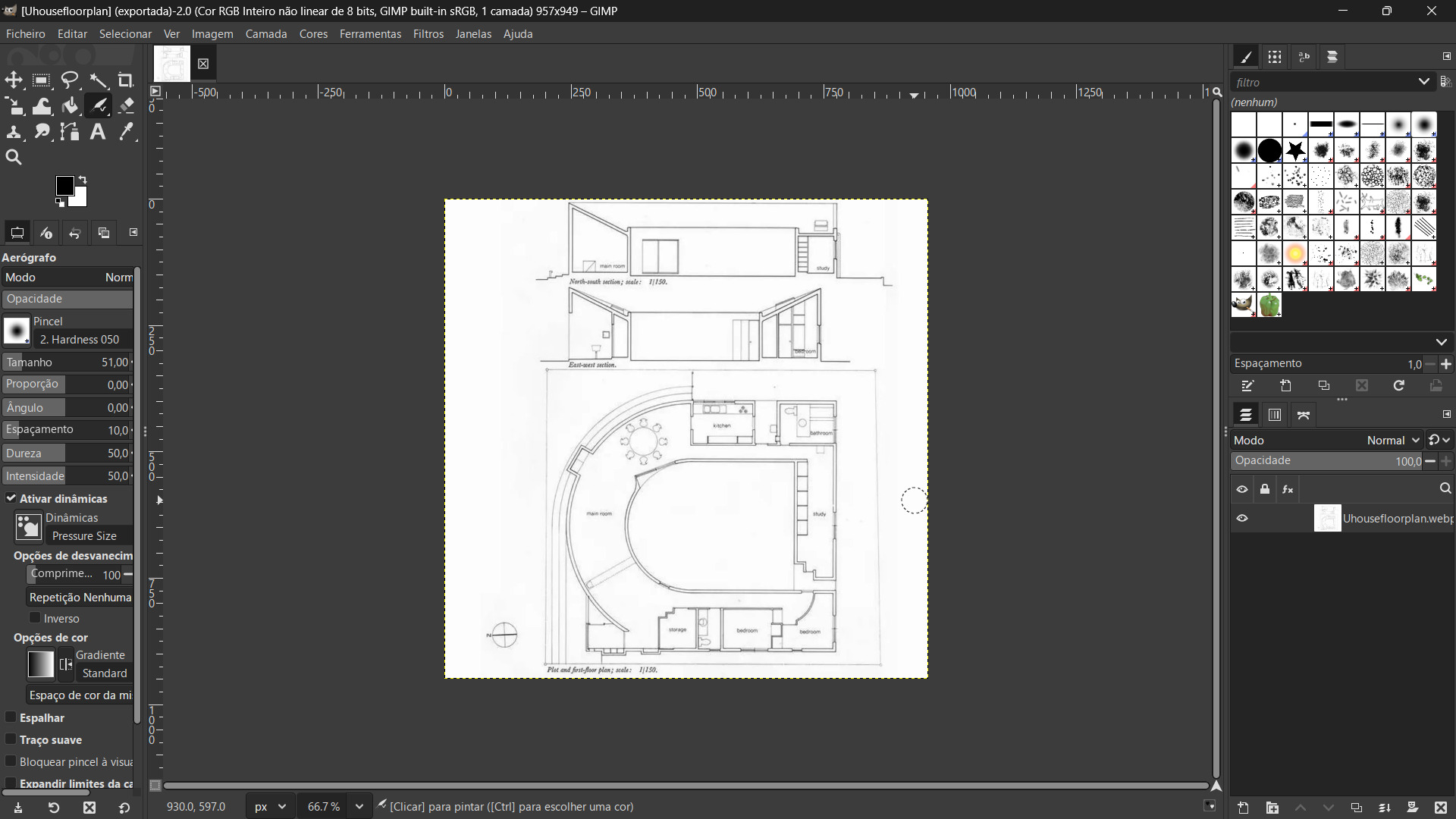

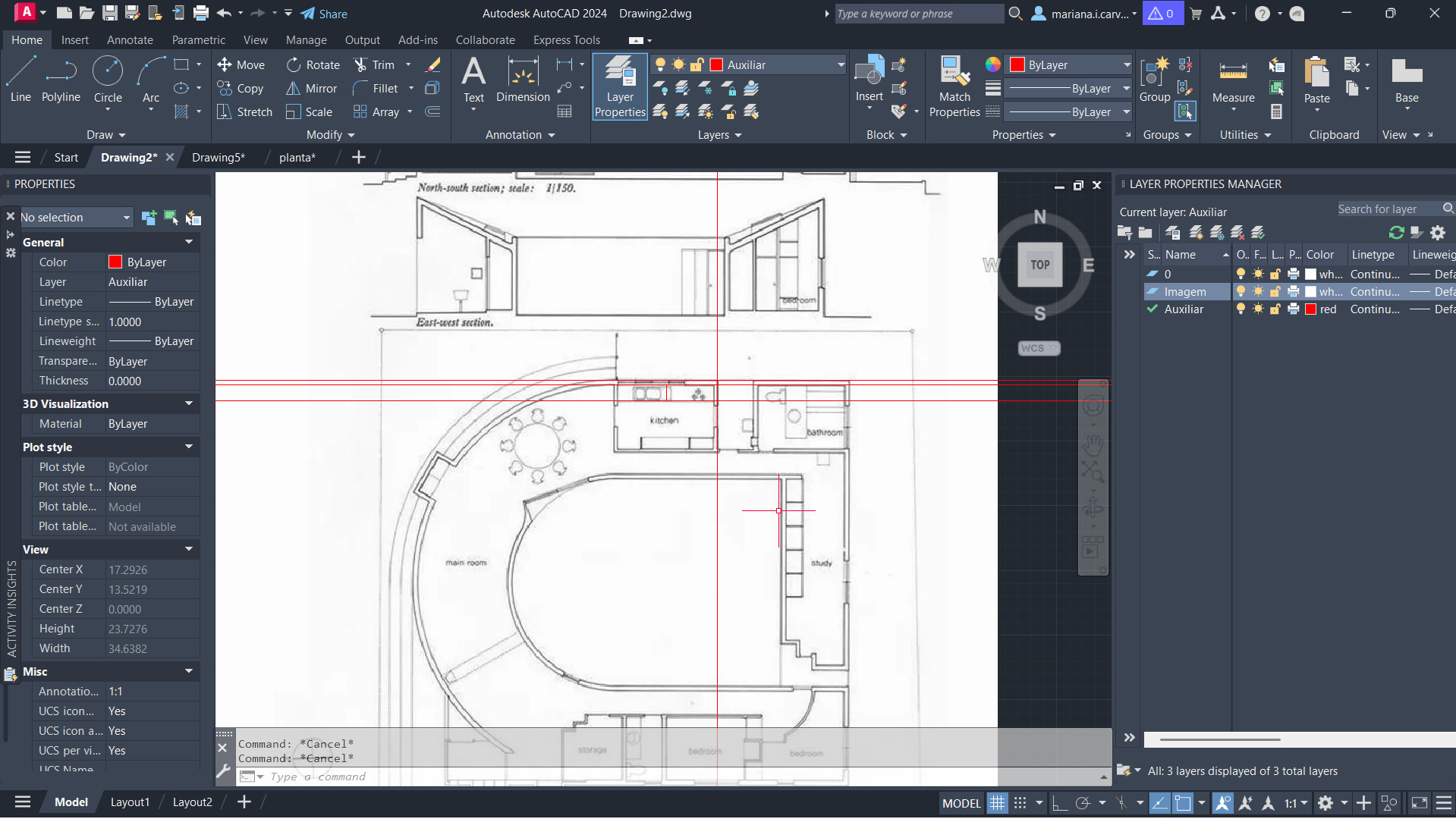

Início de exercício de representação de planta - UHouse. Com os comandos Attachimage, Xline, Offset e Scale, inserção da planta e transformar em formato jpeg em Gimp e que por sua vez, faz-se passar linhas auxiliares de forma a começar estruturar a mesma em medidas coerentes.
Aula 14 - Dia 23/10
Continuação do exercício de representação da planta - UHouse. Revisão de comandos como Dist e Scale.

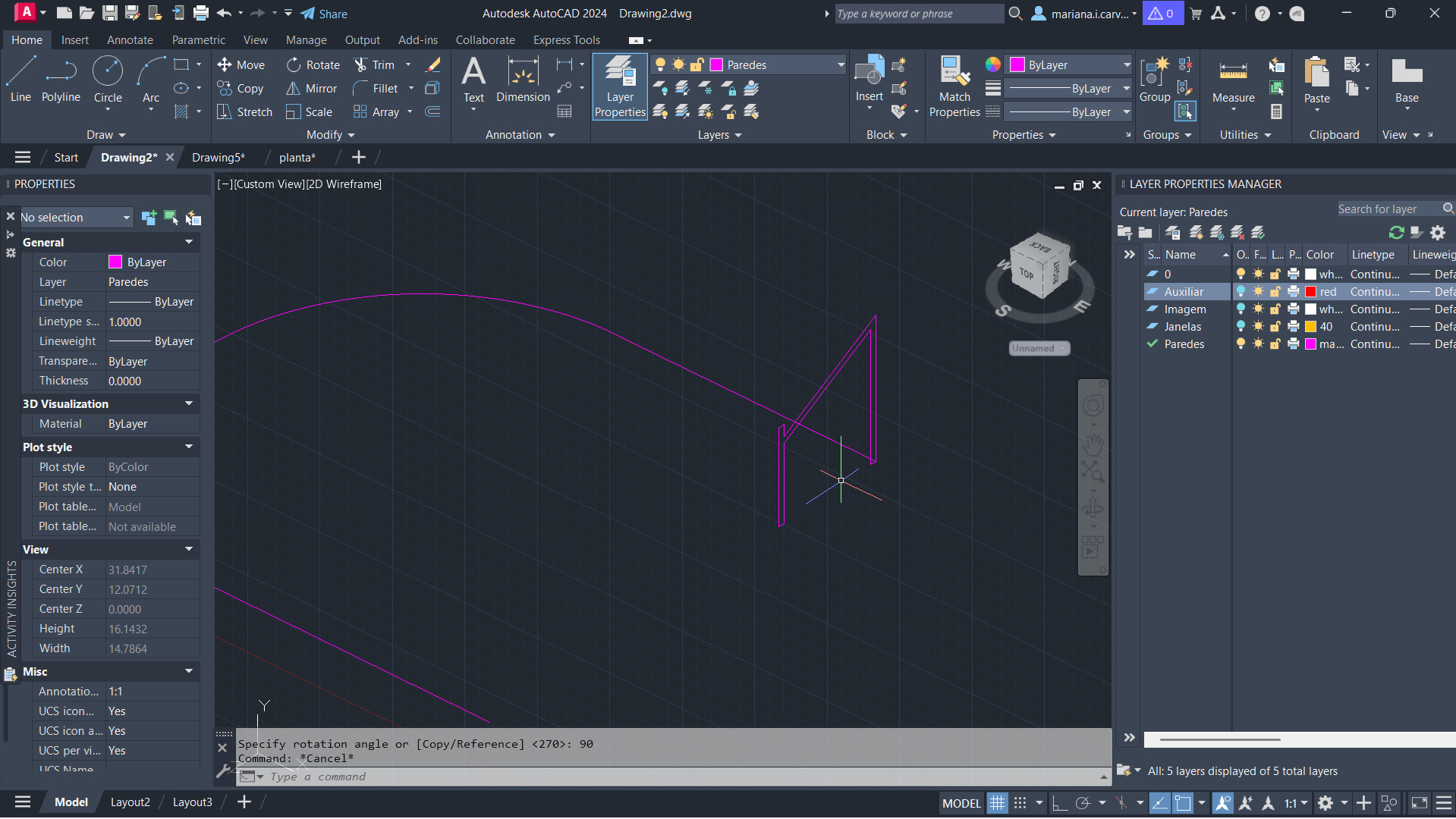

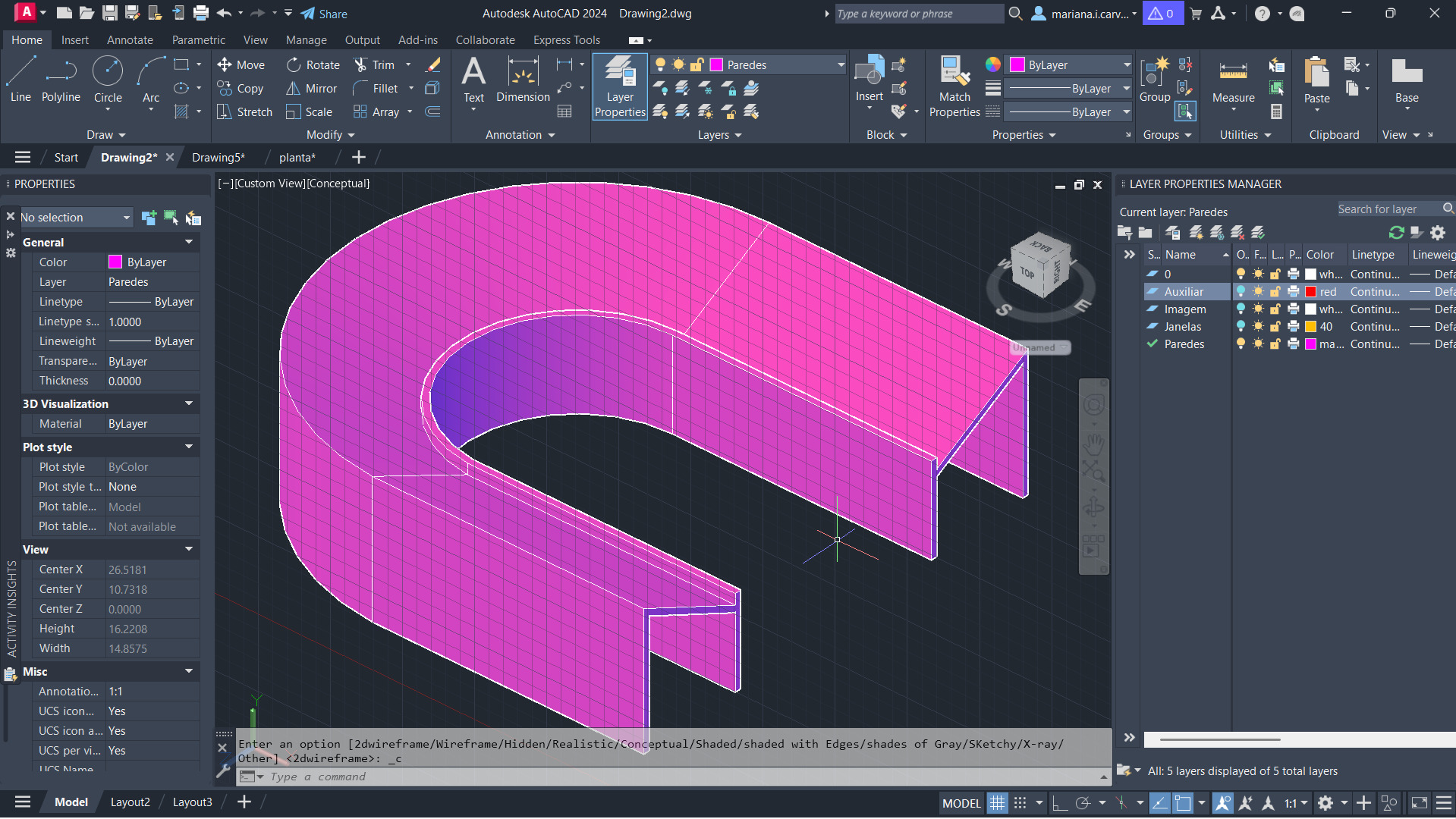

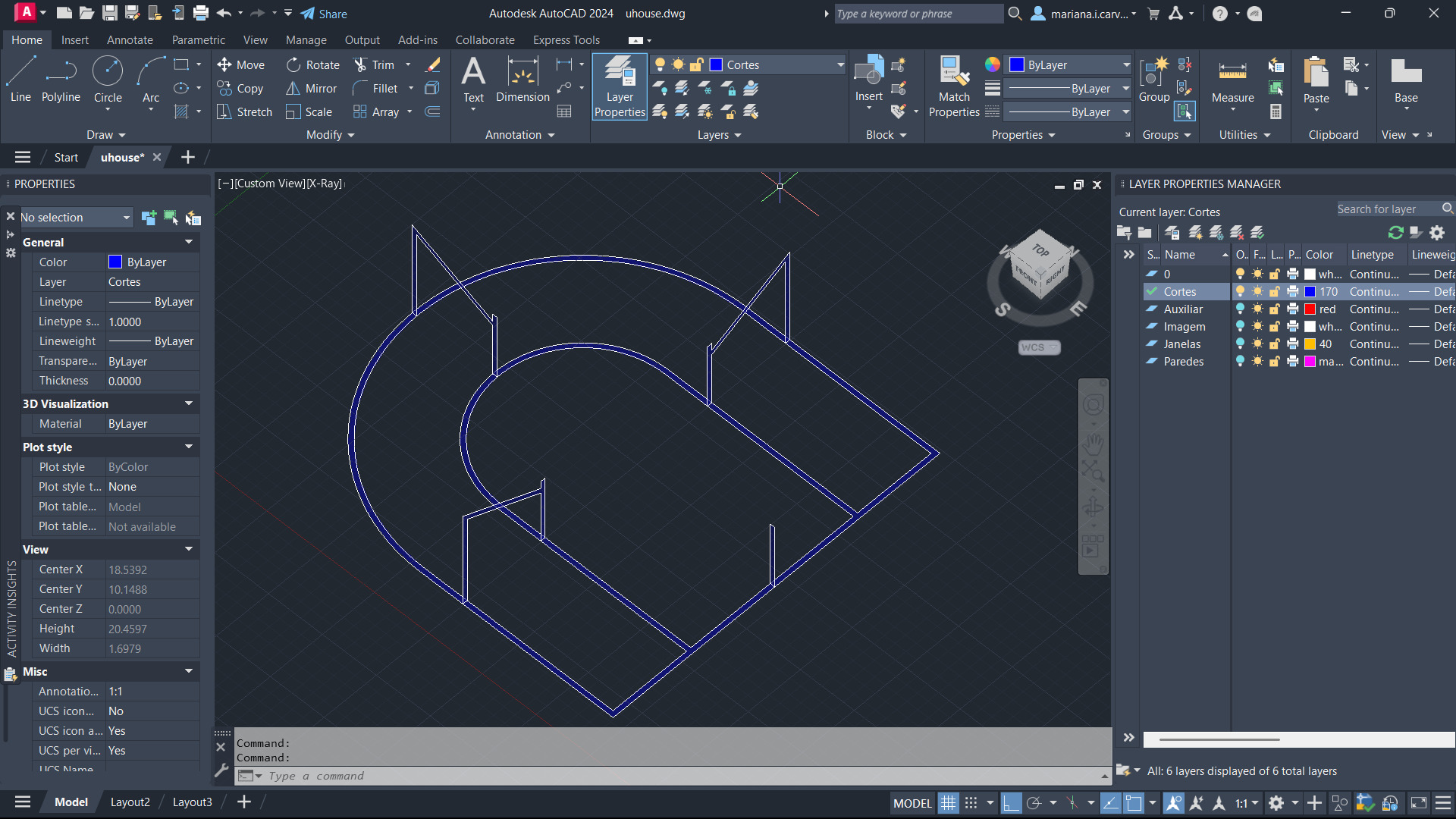

Através de Xline, Copy, Offset e por último Pline de forma a elaborar as primeiras linhas das futuras paredes. Realização da rotação do corte em 90º depois de ter mudado a localização do eixo (Ucs), e de seguida com o comando Extrude concretização da forma. Fecho do sólido atravé de Pline.
