MATEUS DE OLIVEIRA RIZZO

- SKETCH e LASSO - possibilitam o desenho livre -

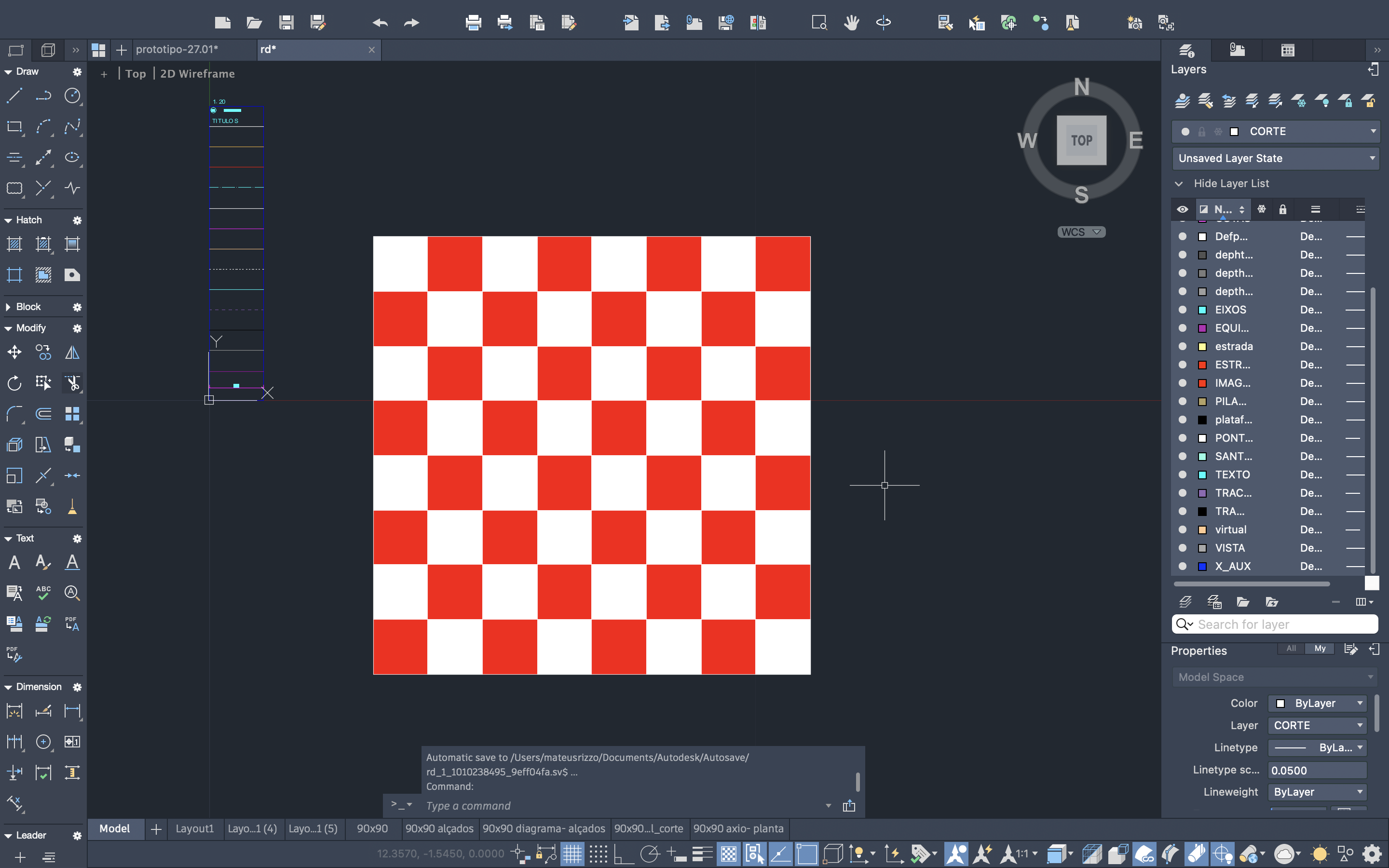

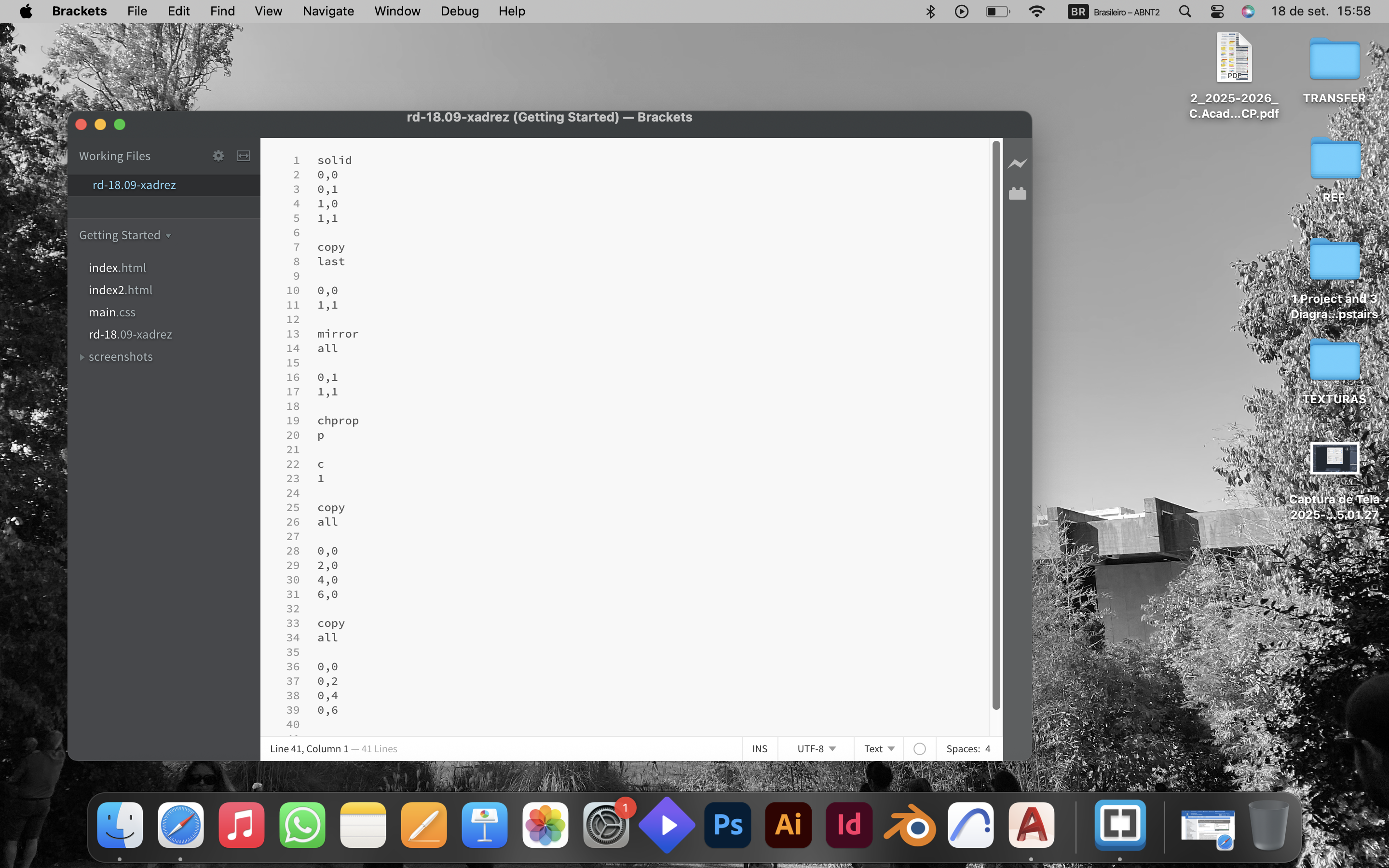

- Revizamos XADREZ e seu código -

- Seis novas LAYERS para cada forma geométrica criada -

--- QUADRADO

--- CIRCULO

--- RETÂNGULO OURO

--- RETÂNGULO RAIZ DE 2

--- PENTÁGONO

--- TRIÂNGULO

- Desenhar próximo da origem do plano de desenho -

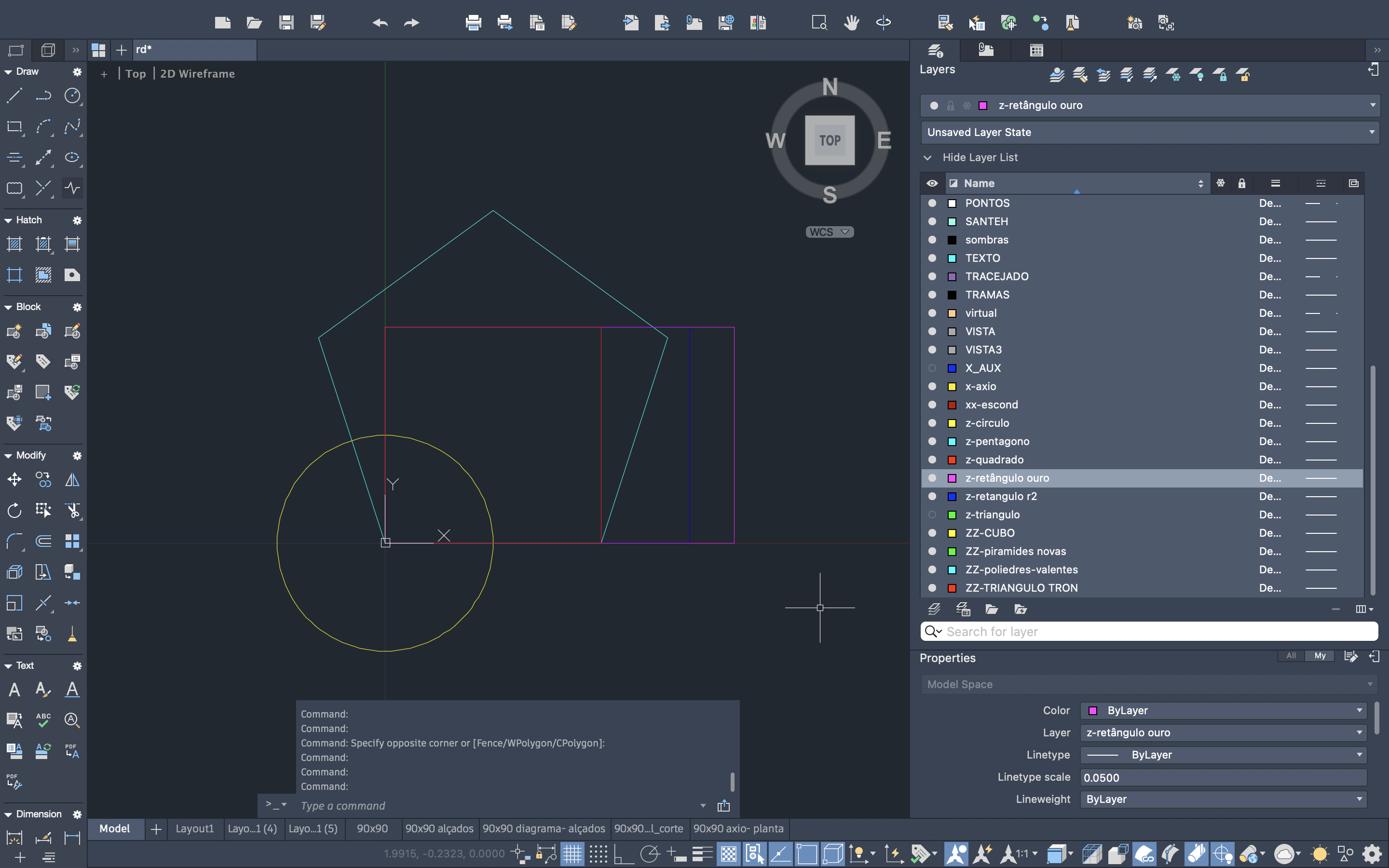

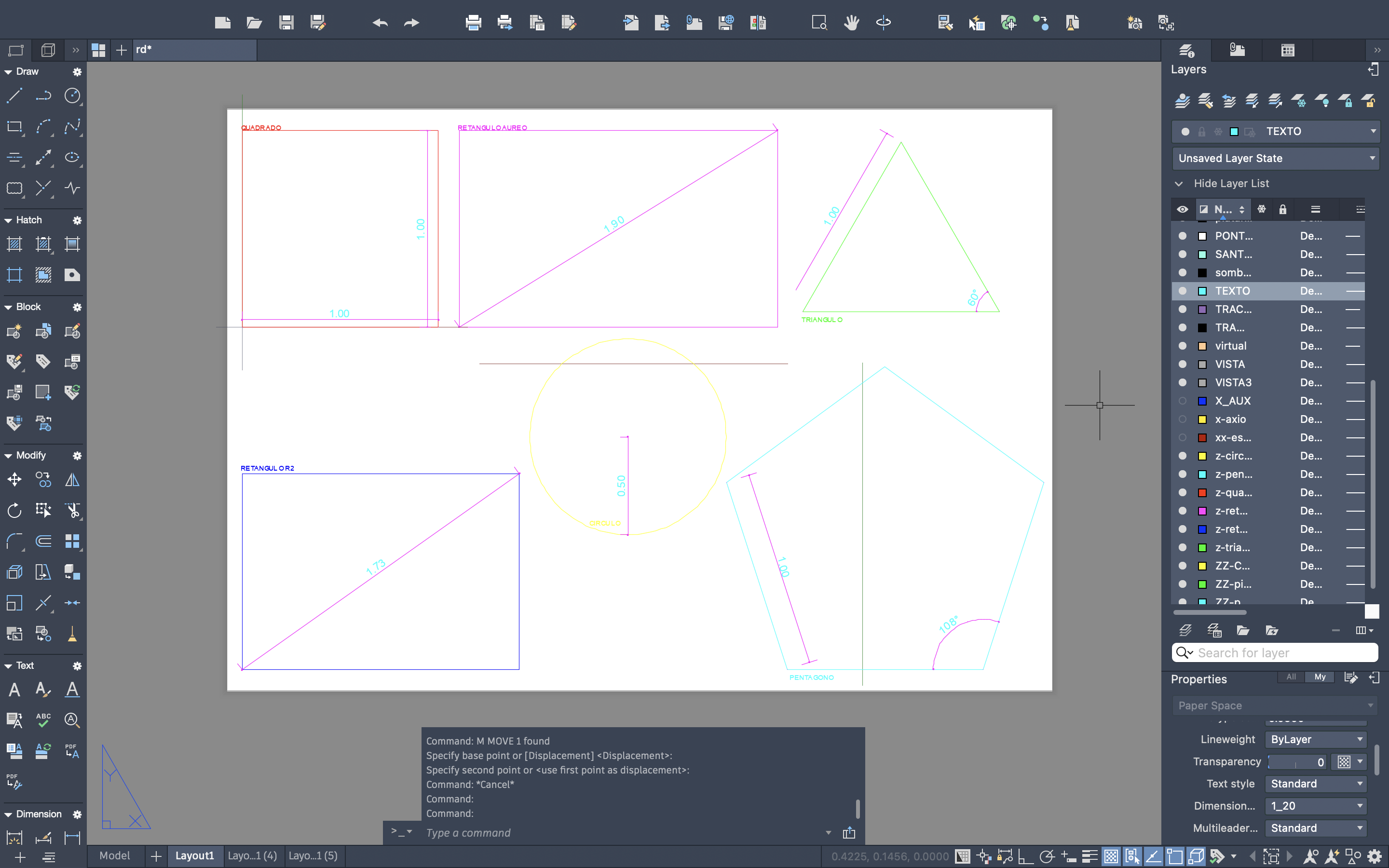

- DESENHO FORMAS GEOMÉTRICAS -

--- QUADRADO - line | 0,0 | 1,0 | 1,1 | 0,1 | c -

--- CIRCULO - circulo no ponto de origem | d | 1 -

--- RETÂNGULO OURO - c | centro ponto médio base quadrado fim vértice superior direito do quadrado

--- RETÂNGULO RAIZ DE 2 - c | centro origem | superior direito do quadrado | pl com altura igual ao quadrado -

--- PENTÁGONO - polygon | 5 lados | edge | 2 pontos 0,0 e 1,0 -

--- TRIÂNGULO - line | 0,0 | 1,0 | @ 1∠120 | c -

- Ao final, usei o comando JOIN para fechar formas -

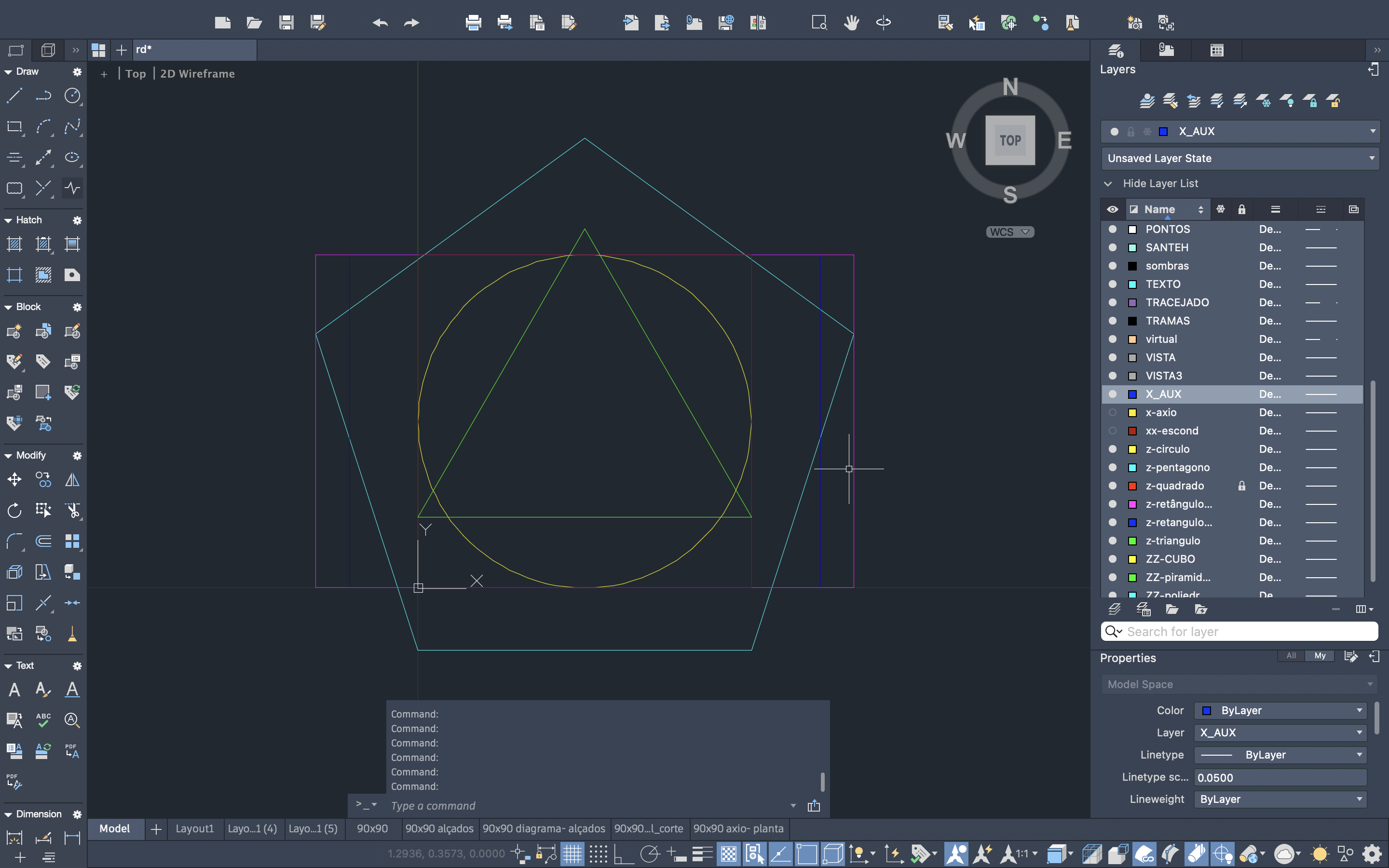

- CENTRALIZAR TODAS FORMAS NO INTERIOR DO QUADRADO -

- Formatação do PAPER SPACE -

- Formas não se sobrepõe umas as outras -

- Cotas e legendas inseridas -

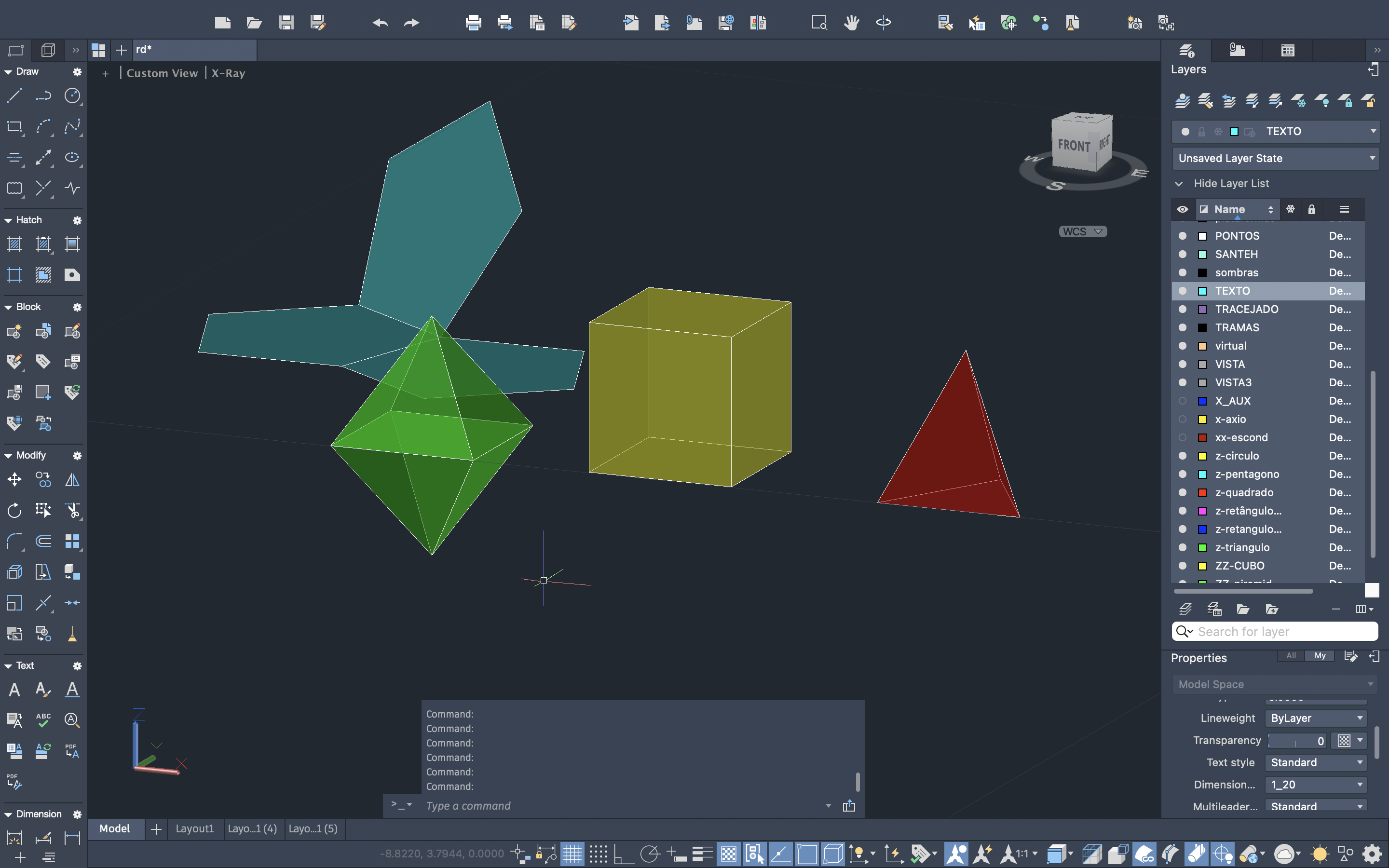

- Construção volumes em 3D-

- Cubo -

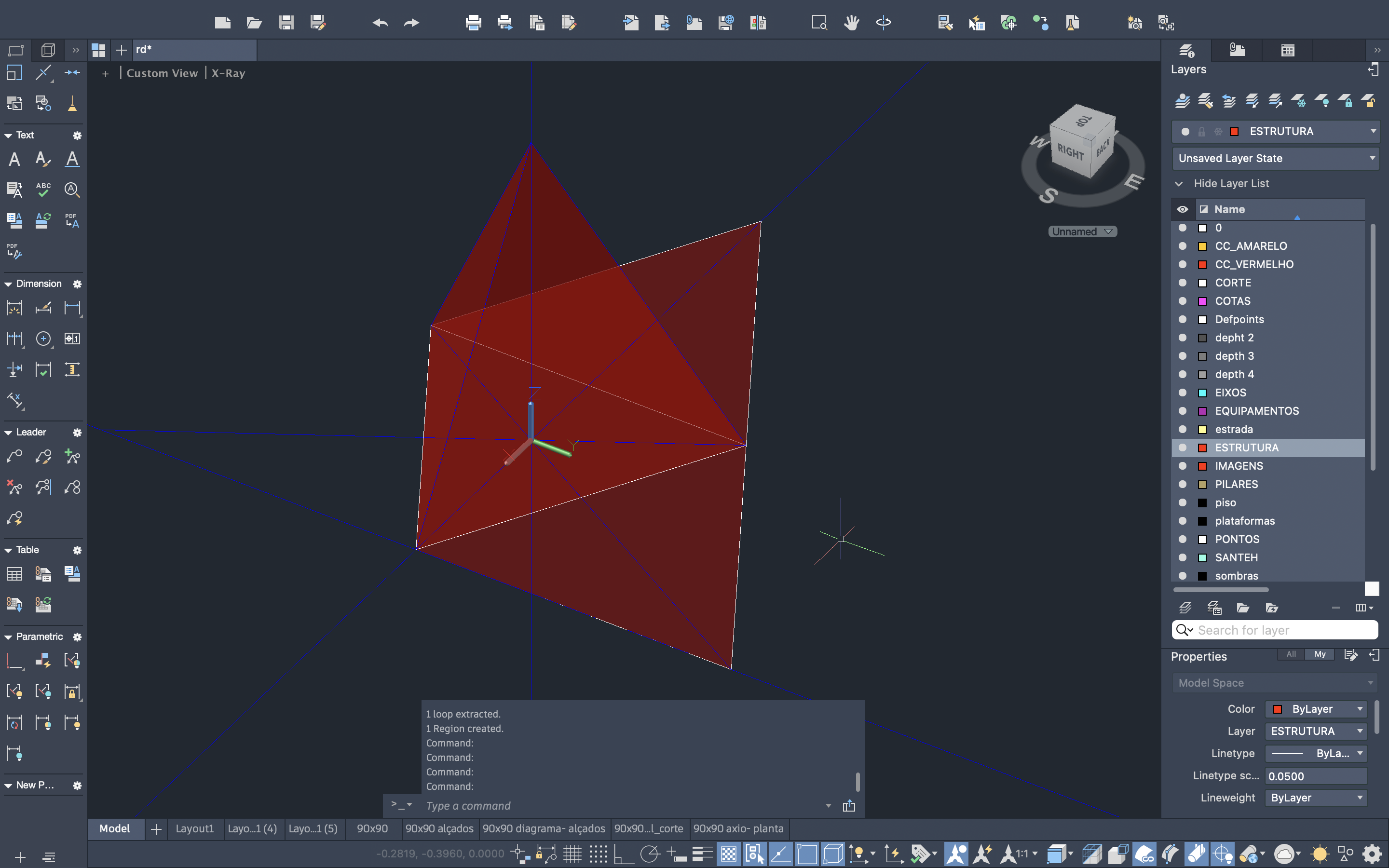

- Pirâmide -

-- Polygon | 4 | E | 0,0 | 0,1| acrescentado de quatro. triangulos equiláteros nas arestas -

-- Desenho de linhas suportes com medidas necessarias e configuração nova UCS para a rotação dos elementos e fechar o volume -

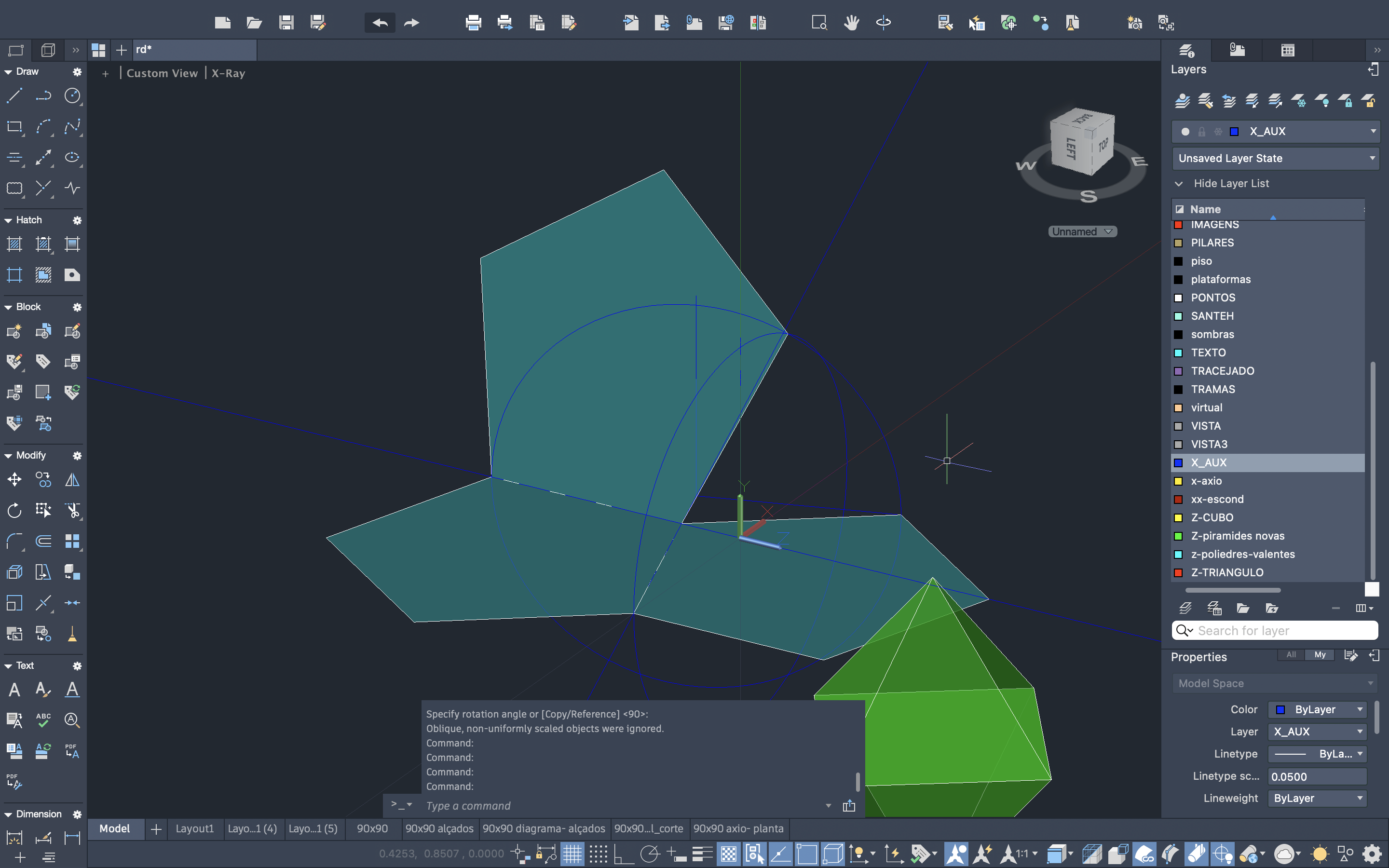

- Poliedro -

- Continuação dos volumes -

- copy para o lado da primeira | alling seleciona as seis faces da copia | alinhando os pontos dos dois volumes feito um "lego" -

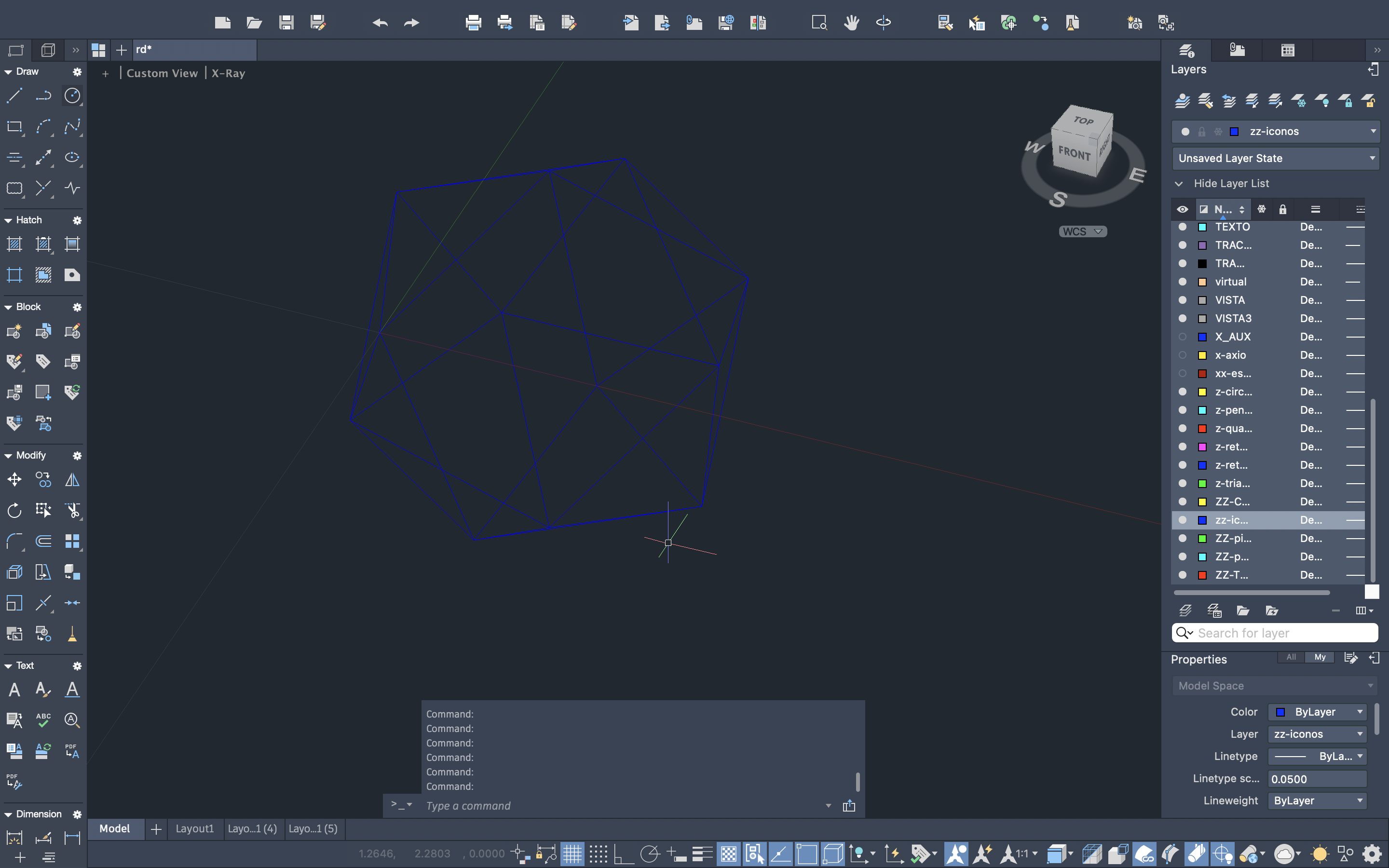

- ICOSAEDRO -

-- poly | 5 | 0,0 1,0 | VPOINT | 1, -1, 1 | poly | 3 | triangulo com base do lado do primeiro poly | linha auxilar na origem sistema | perpendicular no plano z | ucs | 3p | origem - mid pent - ponta triangulo criado -

-- primeiro circulo, deve estar no plano z \imagem\

-- apagar uma face | ucs | 3p | arrayclassic | 5 lados pontos marcados -

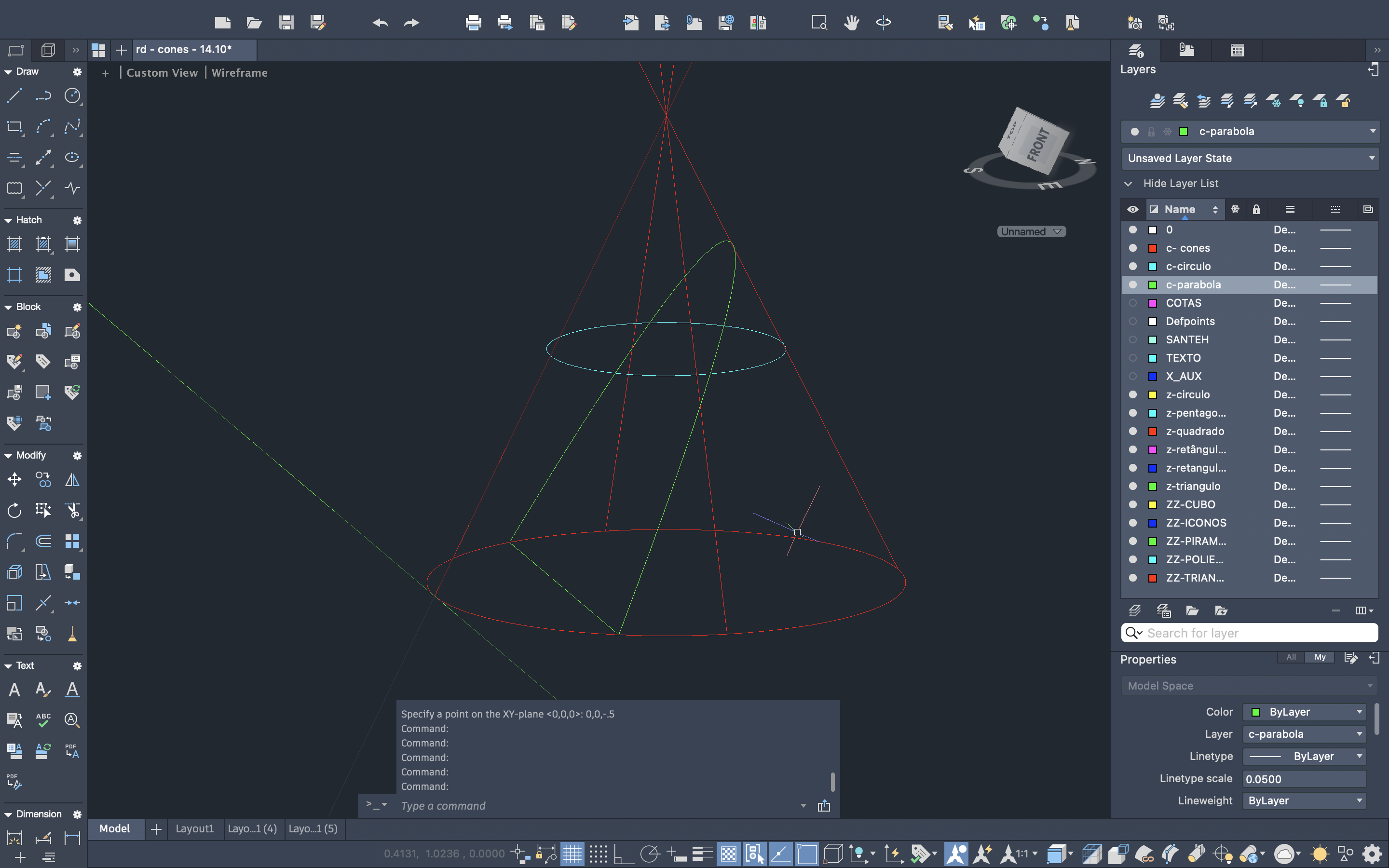

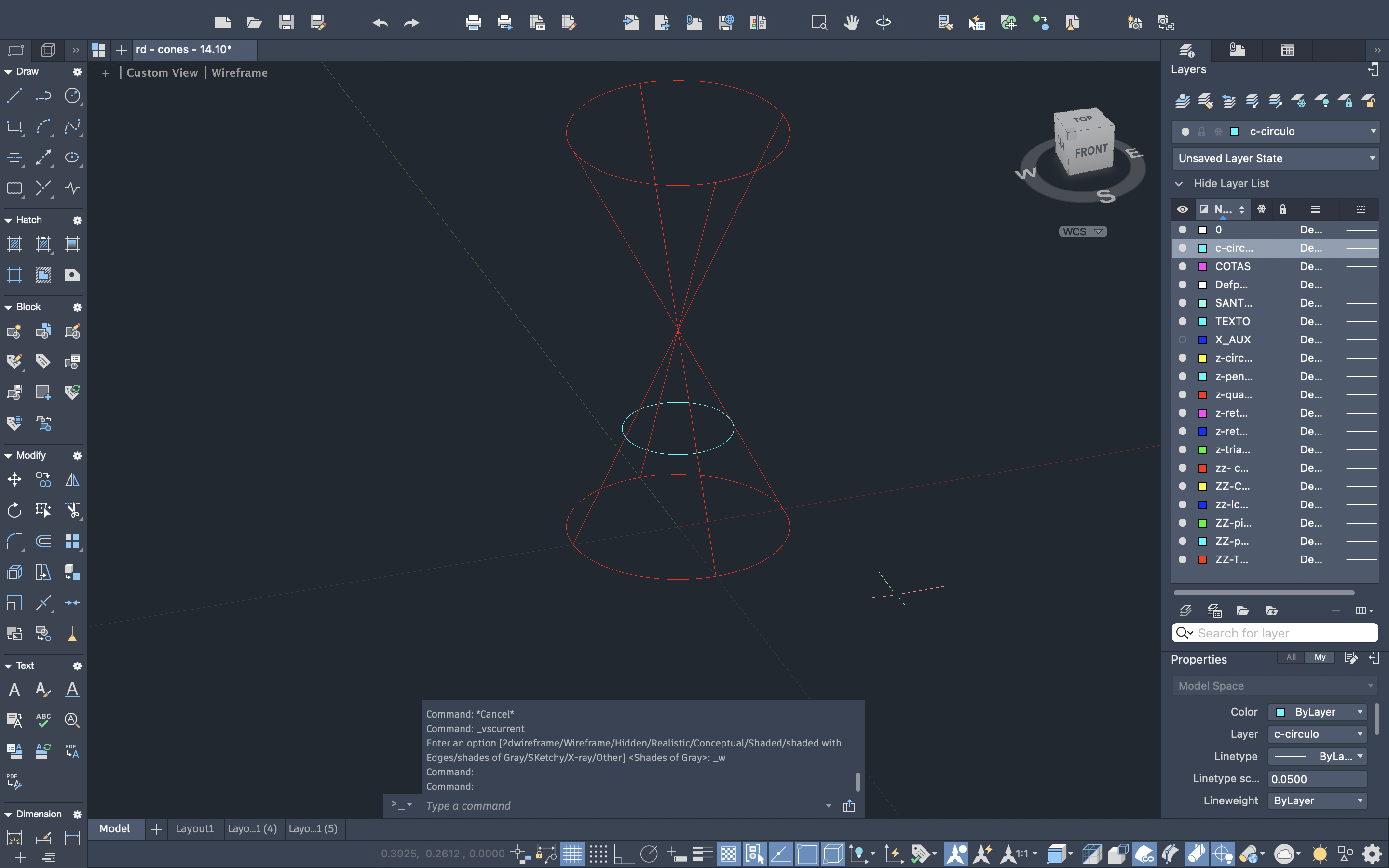

- CONICAS -

- viewpoint | 1,-1,1 -

- CONE | 0,0,4 | 1 | -2 -

- layer "circulo" | SECTION | xy | 0,0,1 -

- section | xy | 0,0,-.5 -

- mantemos o ucs da aula passada -

- guardar UCS como "parabola" | ucs | na | s | parabola -

- ucs | y | 20 | ucs | na | s | elipse -

- fazer viewport no paperspace | plan | vp freeze --para esconder camadas apenas no viewport-- | escala 1.20 -

- prodizir uma janela para cada desenho | na elipse colocar no ucs salvo "elipse" | plan | 1.20 -

- repetir processo para parabola na ucs "parabola" -

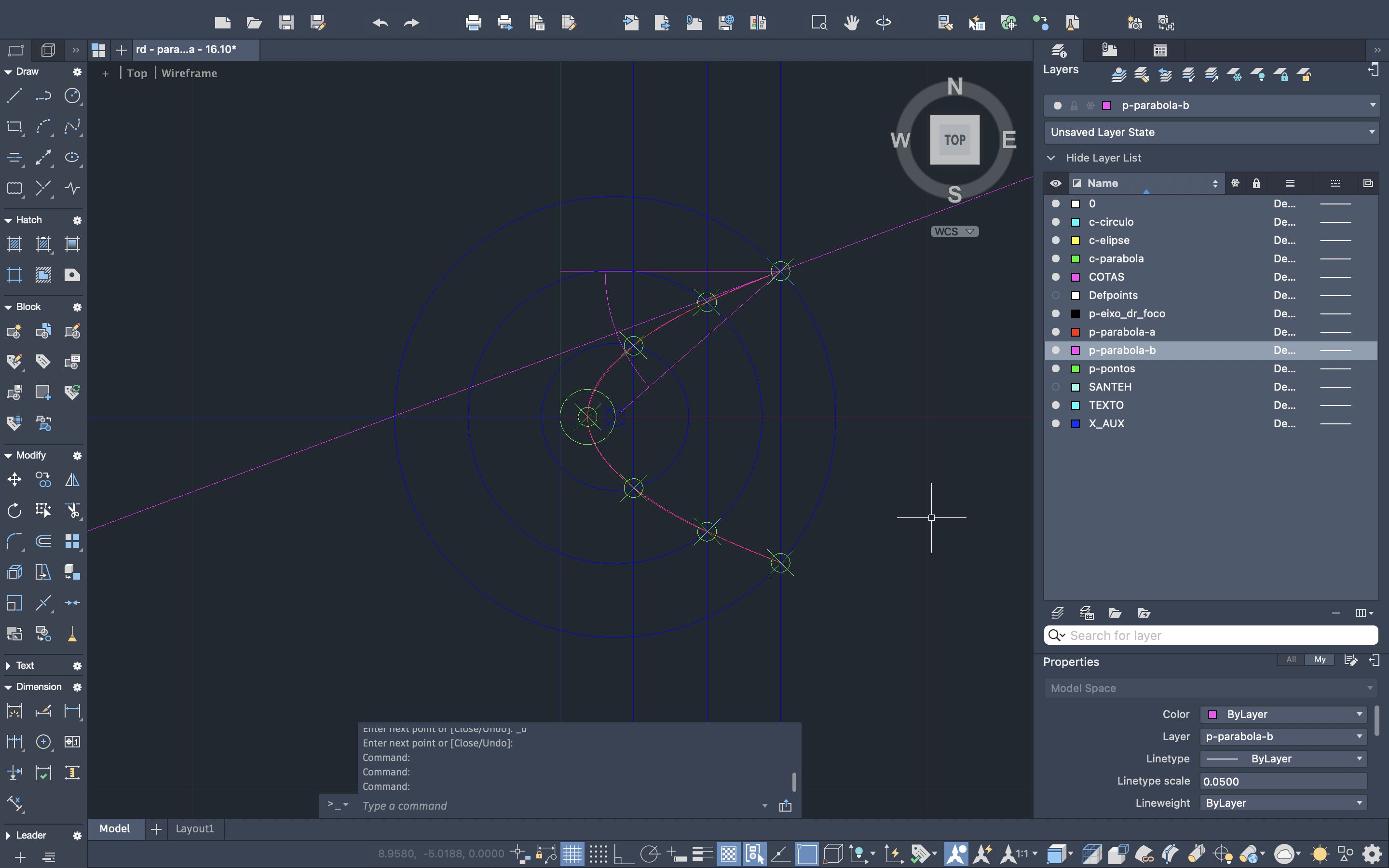

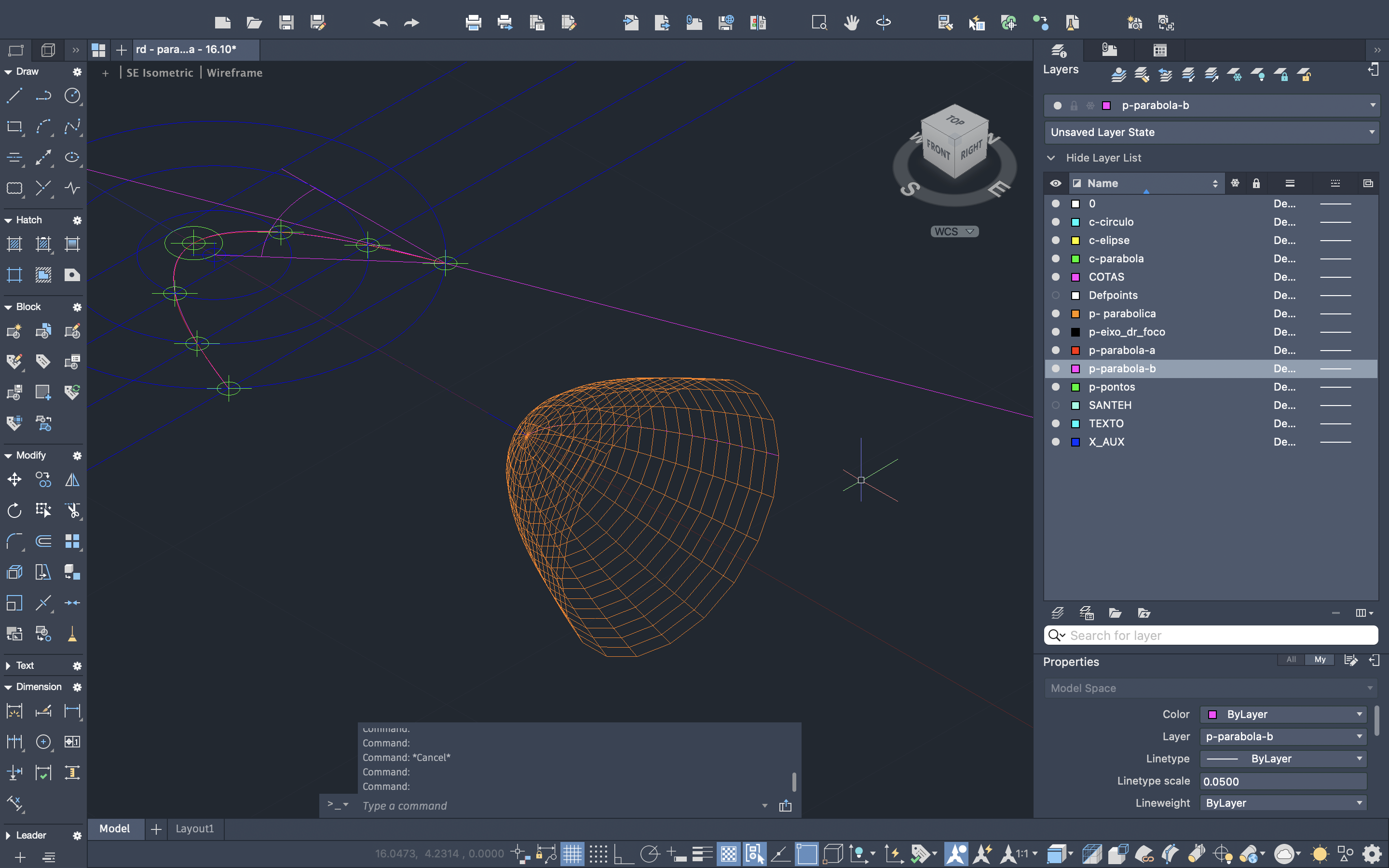

- PARABOLA -

- novo documento | parabolas | camadas: eixo-diretriz-foco, ponto, parabola A, parabola B -

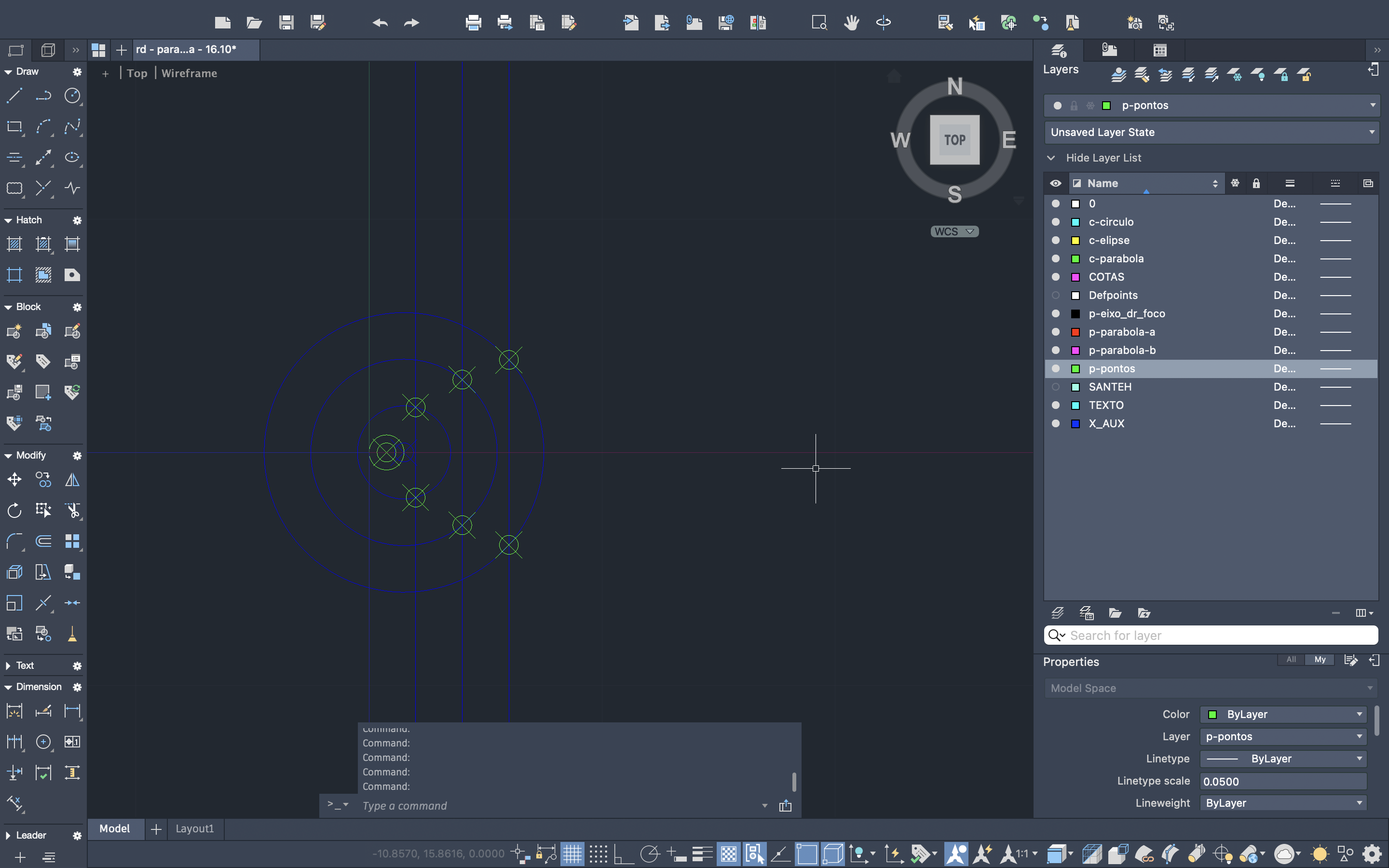

- xline na origem para x e y | desligar onsnap | ddptype para mudar icone do ponto | point | 1.5,0 -

- Continuamos com as parabolas | spline para conectar os pontos -

- Surftab1 e surftab2 no valor de 20 | revsurf -- o comando nao funciona na xline, preciso transformar em uma linha normal com o trim | selecionar a parabola, ja cortada na metade, e o eixo | aceitamos o 0 e o 360 -

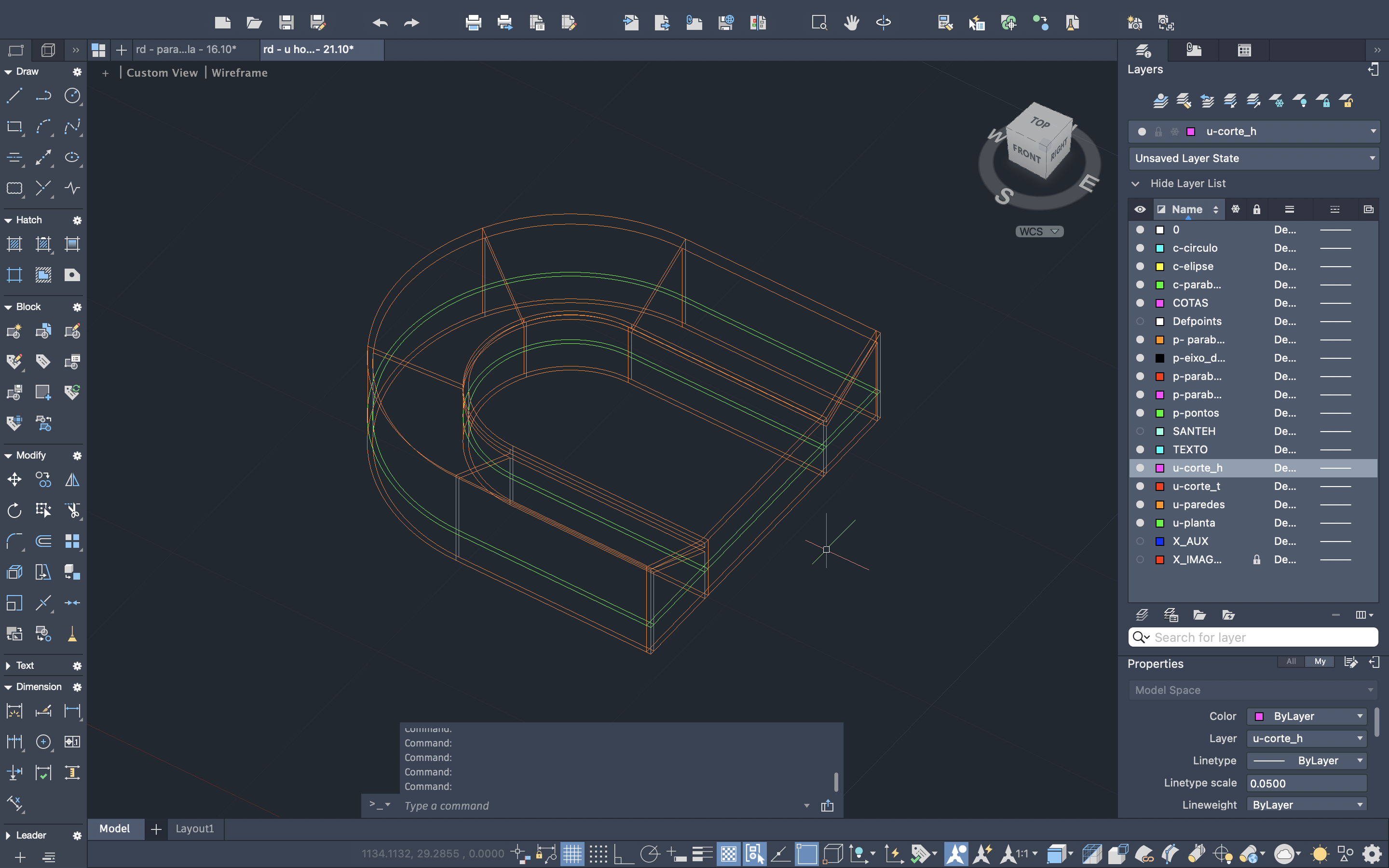

U - HOUSE

- Escalacionar tudo de 1.1000 para escala real | scale | ponto de ref | 1000 -

- pegamos a planta da U House do Toyo Ito | imageat -

- Bancada da cozinha tenha .62m para transformarmos o desenho na escala certa de trabalho | scale all | ref | ponto da bancada e medida de .62 |

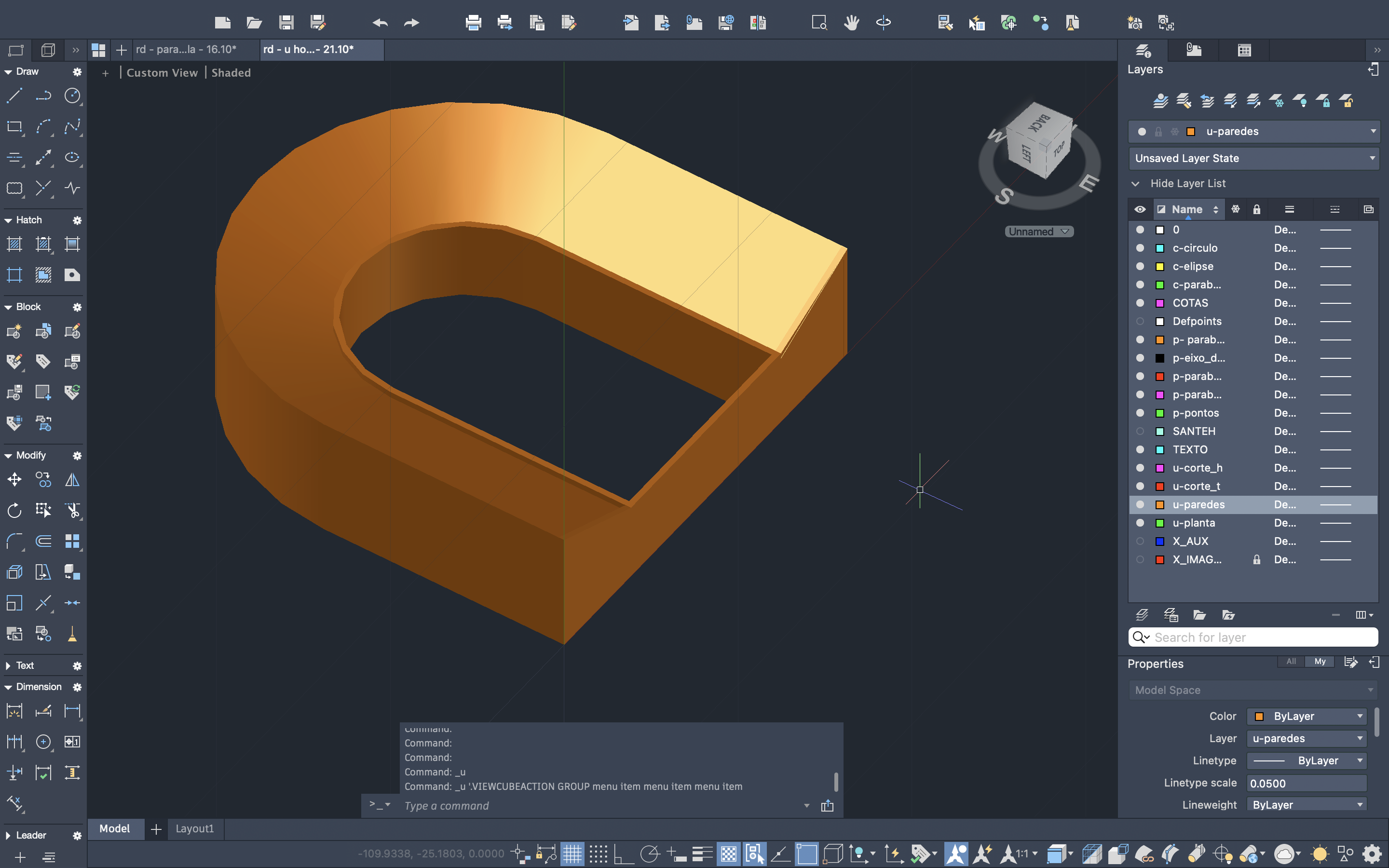

- PL para criar a parede reta exterior | ucs | 3p | nas quinas das paredes | PL ligando os pontos para formar a parede | extrude | -.22 -

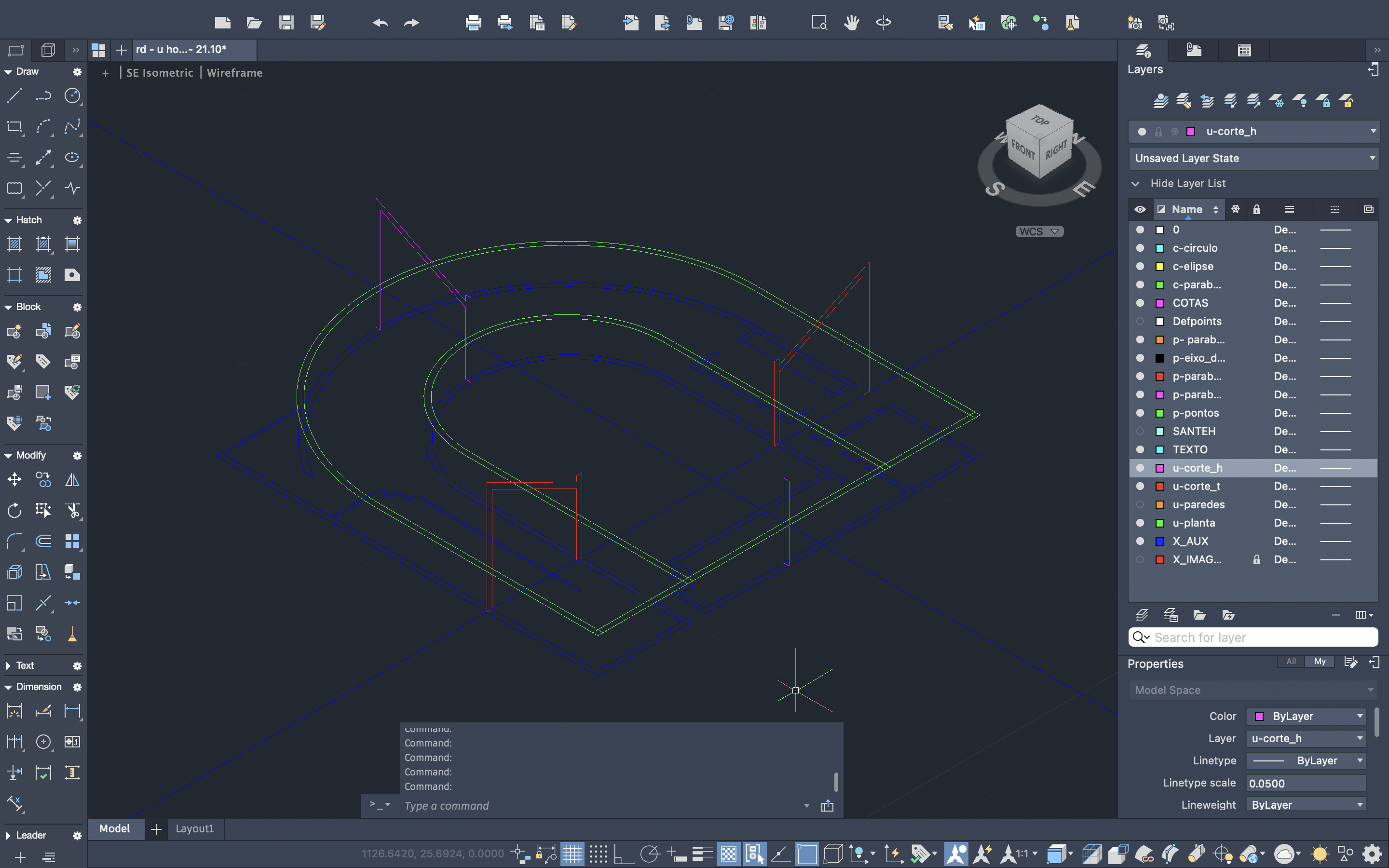

- section | 0,0,1.5 para a planta |

- colocamos a planta e dois cortes em uma a4 ao alto | planificando as vistas -

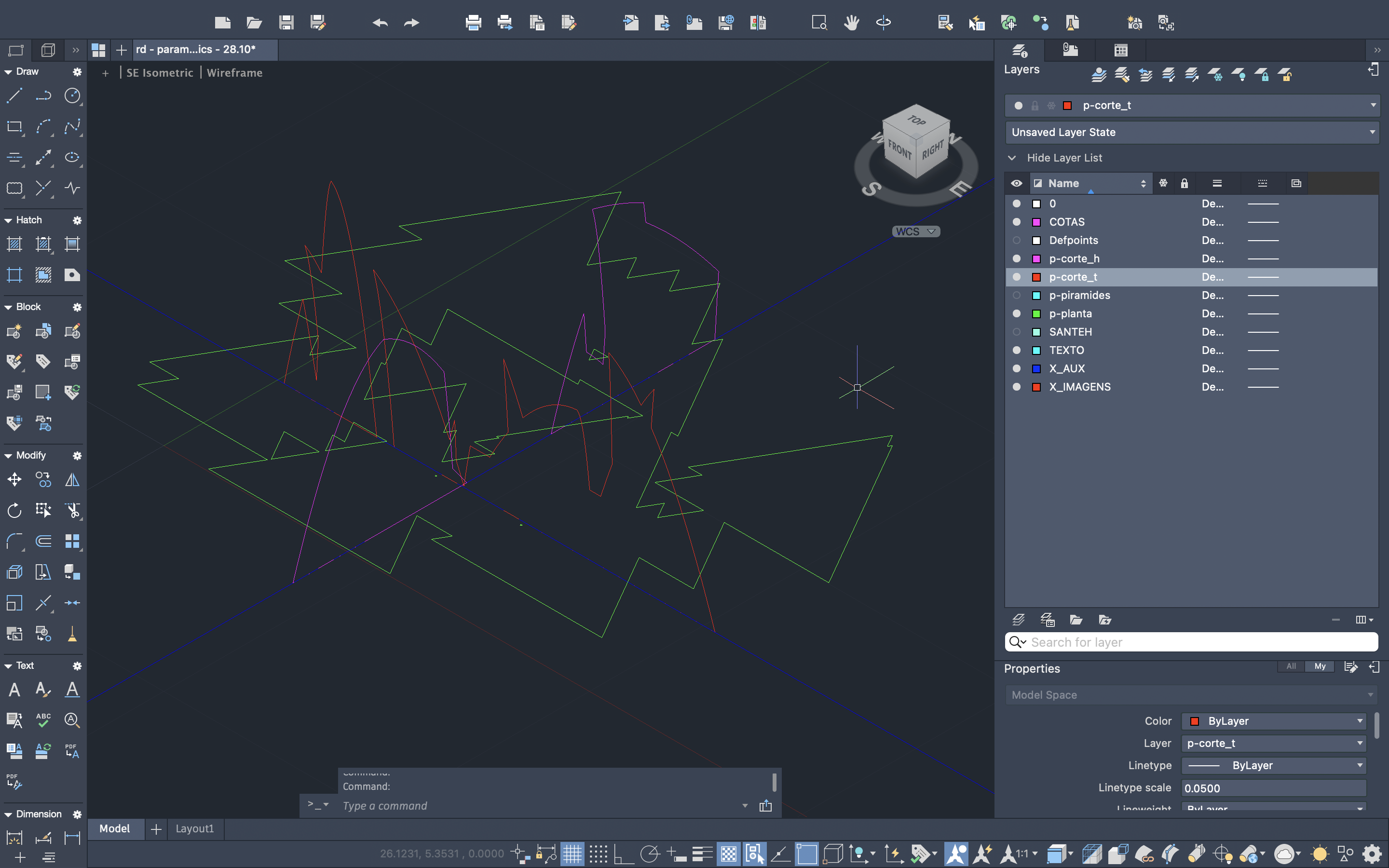

- pegamos o documento parametrico de uma estudante de 2017 | documento EGITO -

- em um ficheiro novo, usamos APPLOAD | escolhemos EGITO | comando egito estara disponivel-

- 25 piramides | section em planta | xy | 0,0,2 | marcar 2 xline para guiar cortes -

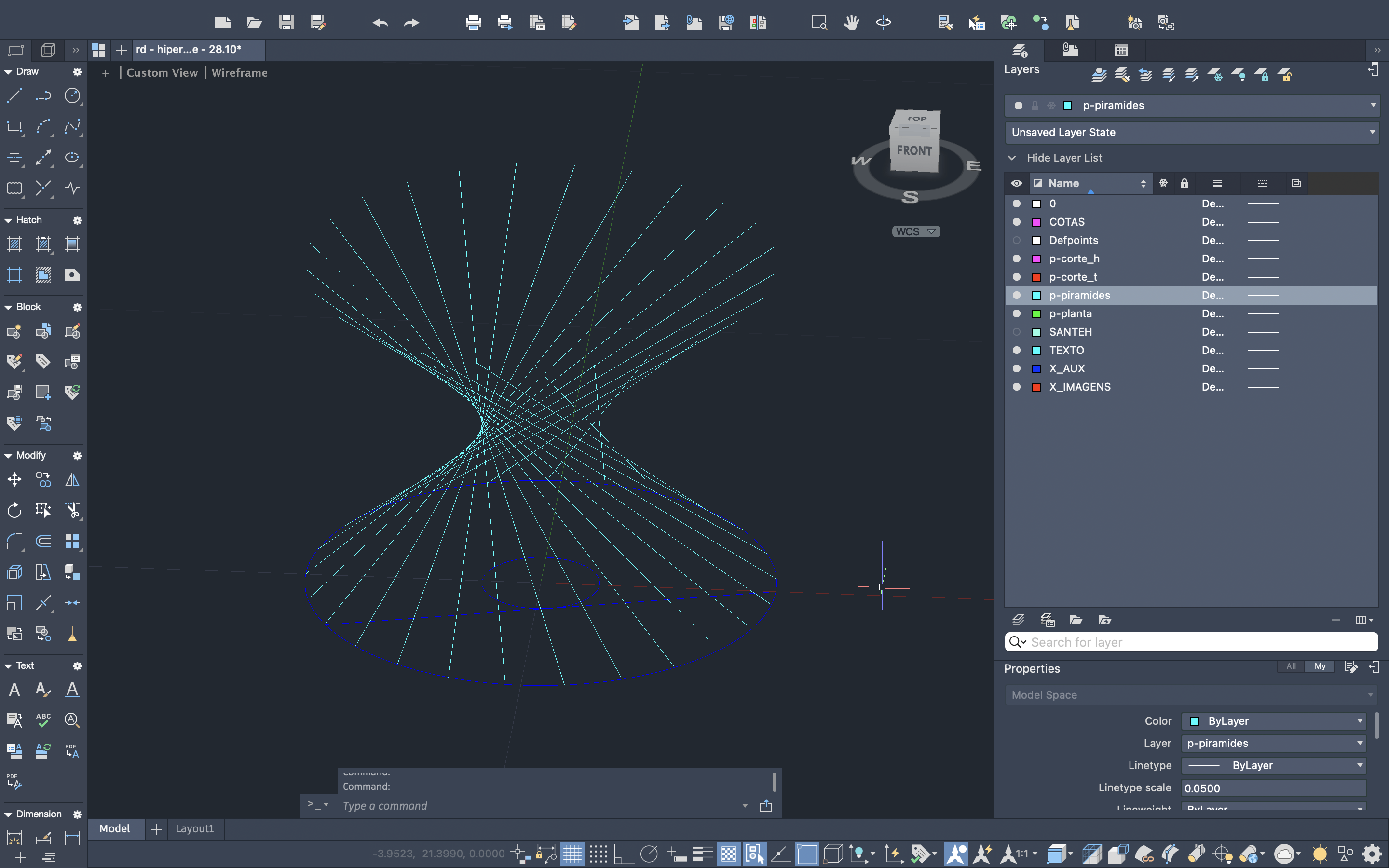

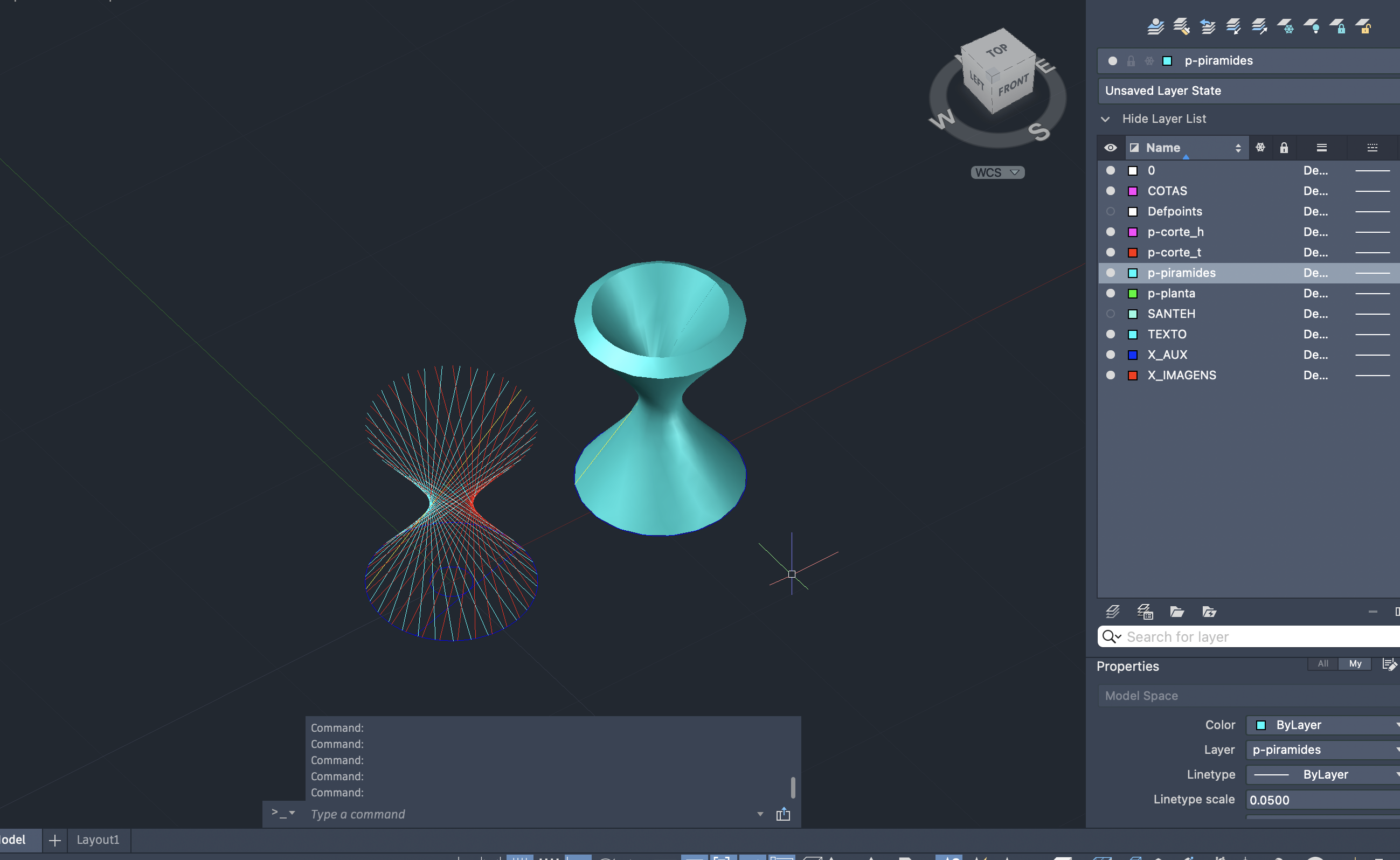

HIPERBOLE

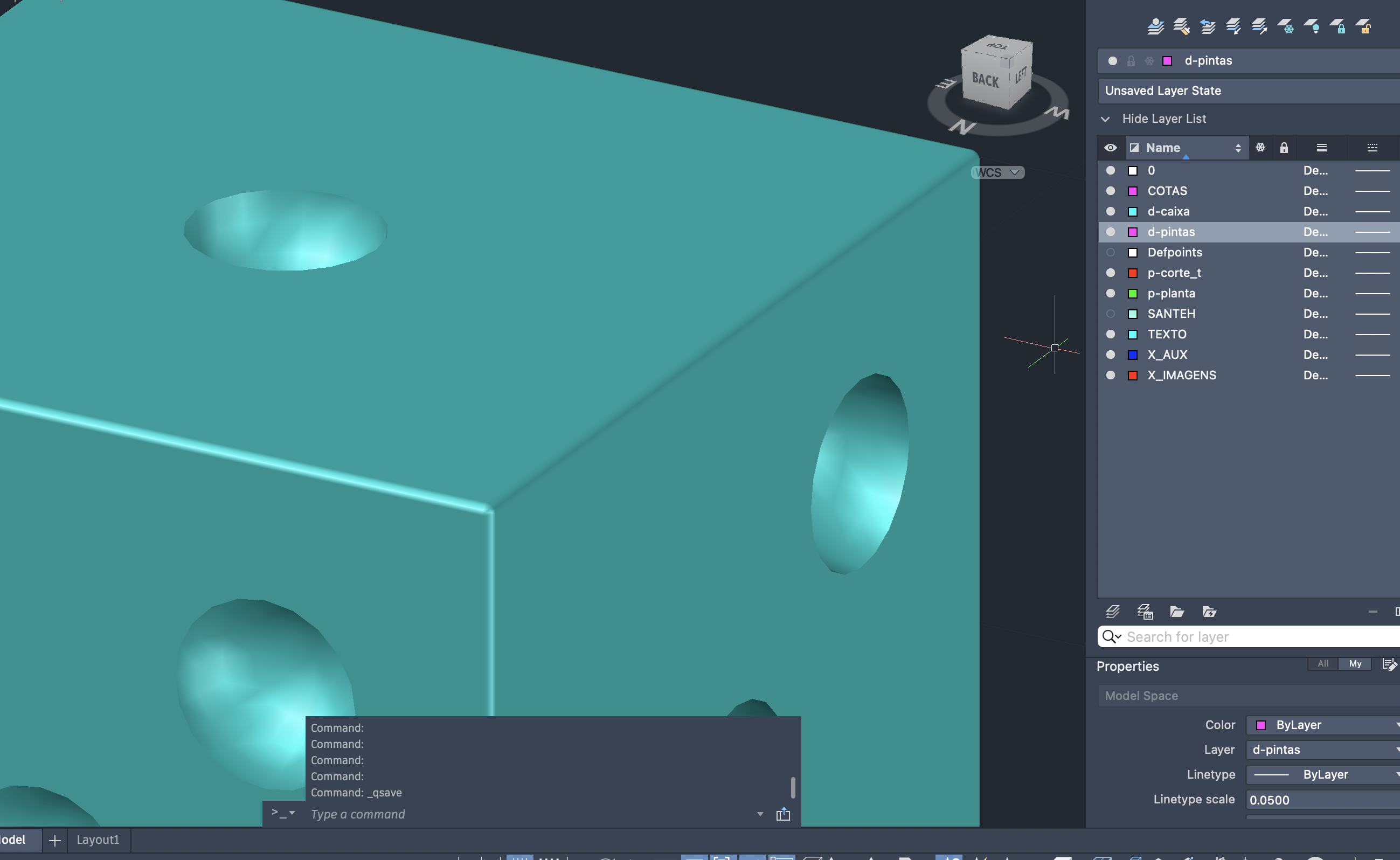

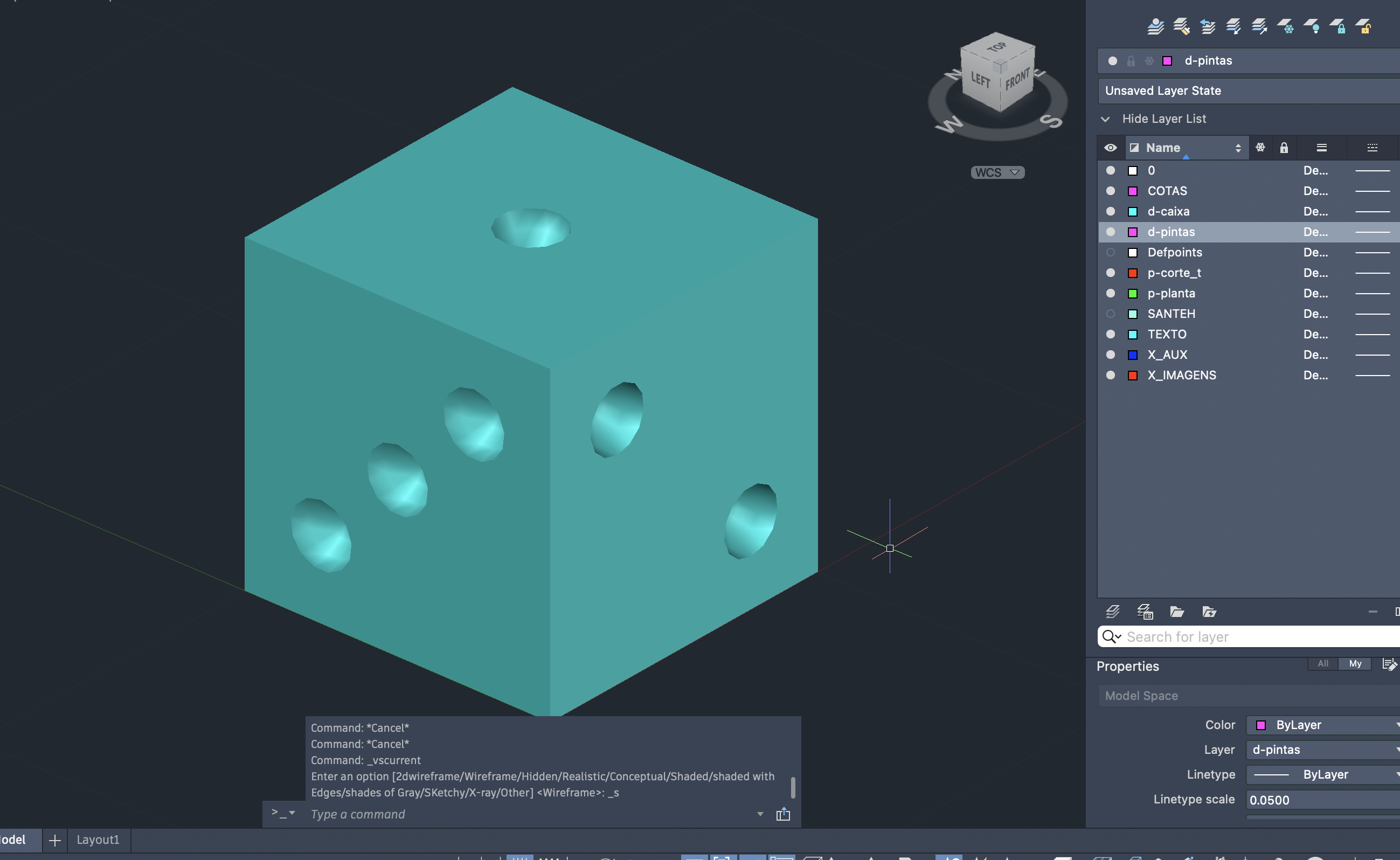

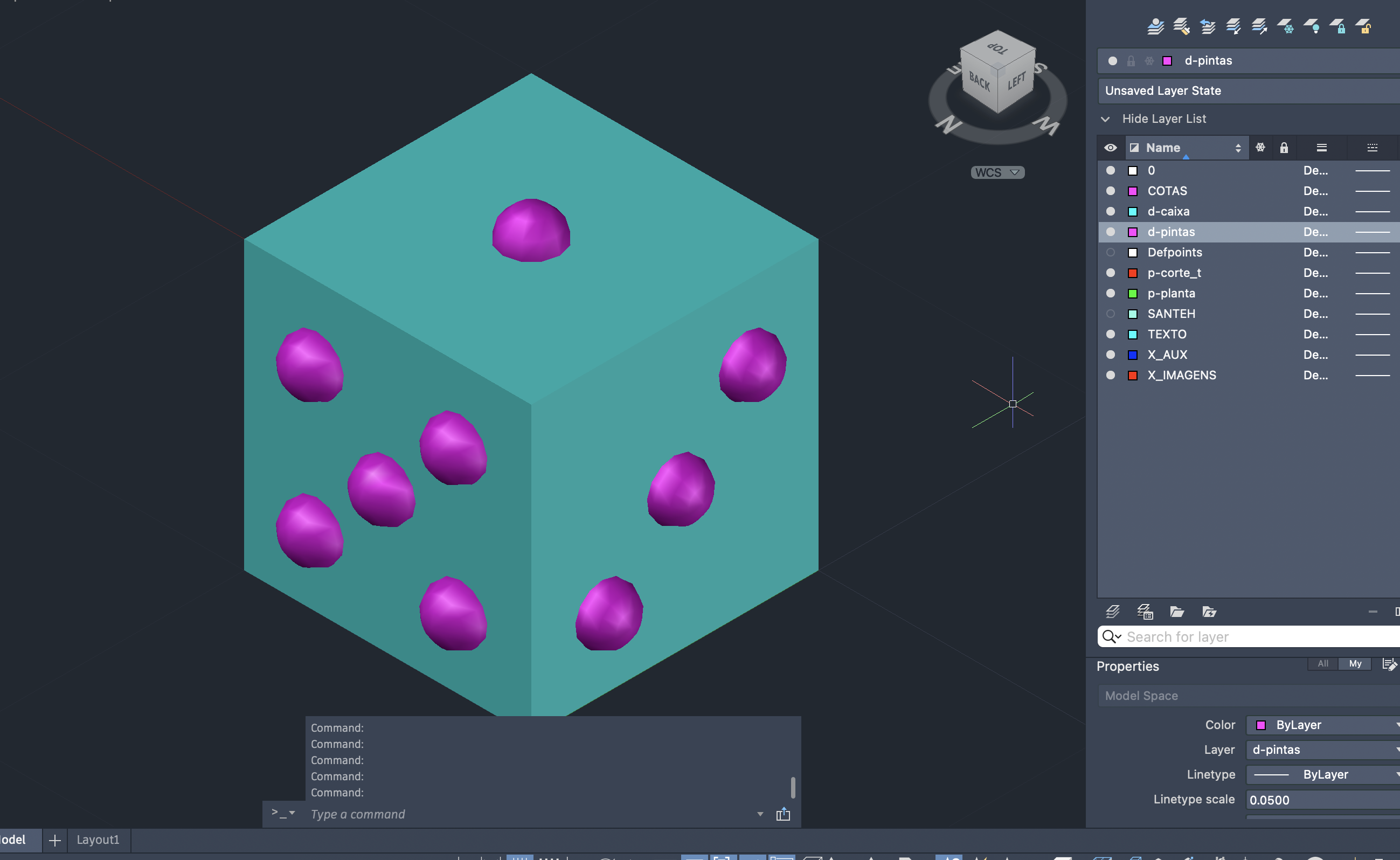

DADO

- Box | 0,0,0 | 10,10,10 | grid com ditancia 2.5 | sphere 1 de raio | arrayclassic da esfera com 3 rows e 2 colunas -

- movemos a malha para a face superior | sphere no centro | r 1 -

- copiamos 4 das esferas no mesmo ponto | aling das mesmas esferas | primeiro ponto no mesmo vertice | segundo ponto igual | terceiro ponto no vertice oposto, para rebater as esferas na outra face -

- repetimos o as copias e alings para as outras faces -

- union de todas as esferas | subtract | cubo | esferas -

- fillet, para arredindar as arestas | uma aresta | r 0.1 | chain | selecionamos todas arestas

- 3D MAX -

- vamos trabalhar em centimetros no max -

- load no autocad ficheiro t0.lsp no site do professro | comando t0 | x 5 | y 7 | 0,0 -

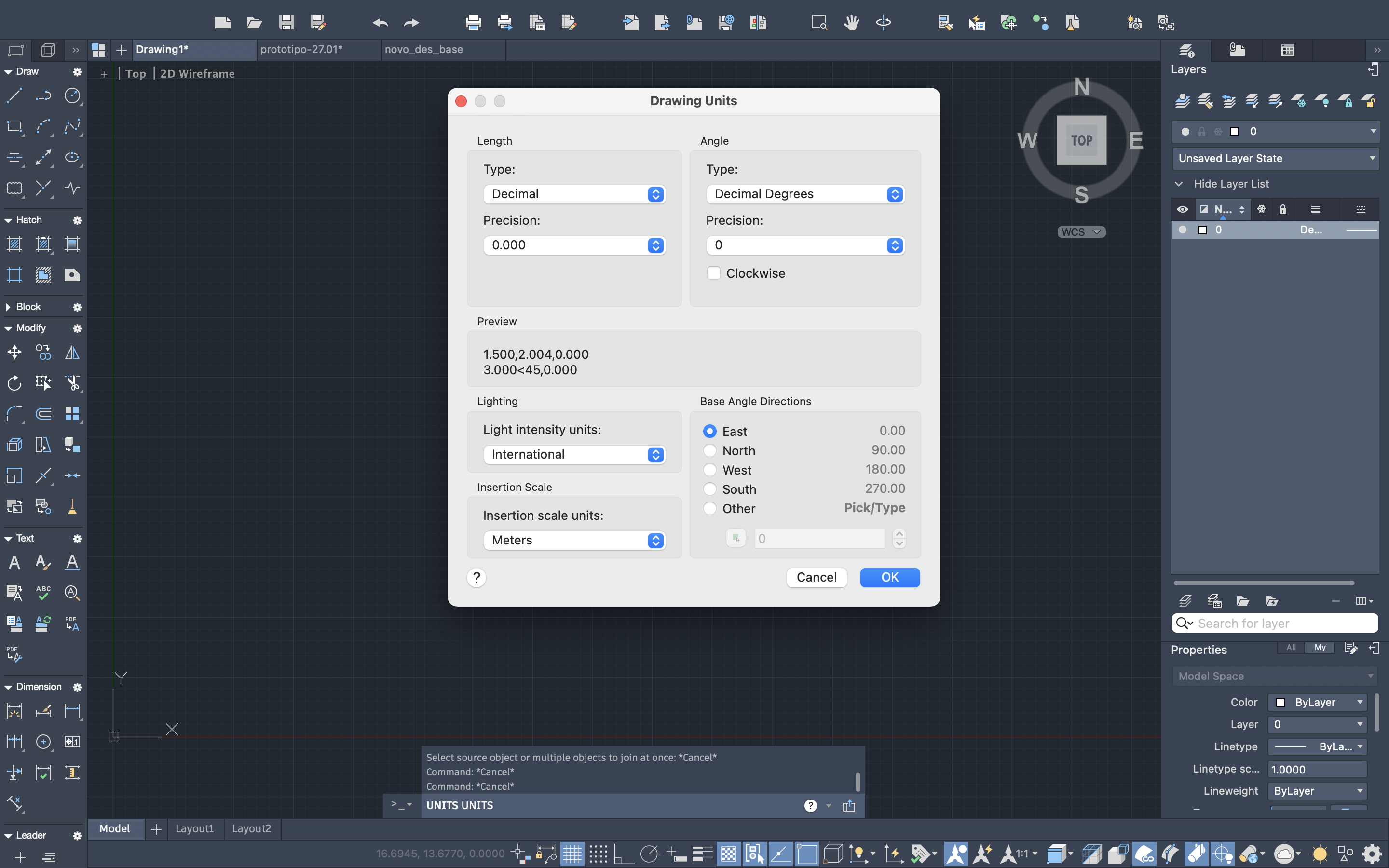

- scale todos objetos | ponto referencia 0,0 | fator escala 100 - metros para centimetros | units | insertion scale - cm -

- apresentação 3D MAX | Customaze | custumize default switcher | de MAX para MAX.legacy |-

- file | import | import | cad, .dwg, .dxf | escolher doc do t0 -

- introduzir uma camera, contando a historia de alguem que entra na casa | no + clicar na camerazinha | target | mantem precionado direcionando para onde a camera olha -

- selecionar modify ao lado do + | para mudar as lentes da camera -

- material para vidros | escolhemos um esverdeado | opacidade 10. -

- trocamos os materias das paredes e lajes por uma tetura de concretp -

- criar camera nova | para ser o observador | em um plano distante da casa | como se fosse um drone | -

- criar narrativa de alguem chegando em casa | -

- fazer igual twin peaks | testar em blender -

- seguimos detalhando o modelo, adicionando texturas e geometrias nescessarias. armarios, caxilhos, grama-

- para criar a soleira da porta | object type plano | desligamos todas layers, menos paredes | selecionamos os cantos interiores entre as paredes da porta | fazendo um retangulo quase de tapete de entrada | diminuimos numero de segmentos na tabela de parametros ao lado | deslizar ligeiramente em Z o "tapete de entrada", Z = 21 | textura de concreto -

- textura do armario pintura de Klint -

- animação -

- colocar 250 frames para dez segundo de animacao | som da porta abrindo foi adicionado aula anterior e luz -

- ajustamos altura, distancia e ponto focal da camera frente a porta | opcao "bolinha" na mesma barra de modify | motion paths | no tempo 136 a porta esta totalmente aberta | desenhamos uma linha da camera ao interior como nova geometria para ser o caminho tomado | posicionamos essa linha na altura da camera em Z 1,70 | outra linha para significar a visao da camera olhando para os armarios | fazemos que ela fique inclinada | ponto final da linha em 2.5 -

- desenhamos um circulo ao redor da casa para a segunda camera do observador, a que parece um drone | para mostrar o jardim | posicionando o circulo em 3.5 -

- para mudar a o pacing do observador | bolinha | keys -

- Editor de video, professor usou "open shot" | usarei after effects | configuracao no open shot video preview " PAL SD SQ 576p 25 fps (768x576)" -

- fazemos legendas no GIMP para a animacao | baixar da pagina 18\19 do professor o ficehiro html para a funcao de video do site -

Autocad

- organizacao dos hatches e expressao das linhas, escala, angulo e afins -

- rec no piso 1 | frente a porta do t0 | @5,2.2 | site do professor | comando 3d stair | UCS para o canto do predio | 3dstais | 0,0 | .188 | 1.1 | 0 | enter -

- criar vidros para as janelas | ucs na quina com x e y rentes para como seria o rec | rec de canto a canto | region do rec | mudar transparencia -

MATEUS RIZZO - 20211027 - SUMARIO
