Faculdade de Arquitetura da Universidade de Lisboa

Mestrado Integrado em Arquitetura 2A

Representação Digital

DIANA BETTENCOURT

Semana 04 - 29 / 09 / 2025 - 05 / 10 / 2025

Utilização de novos comandos do AutoCAD:

• Comandos zoom, extend e transição Paperspace / Modelspace;

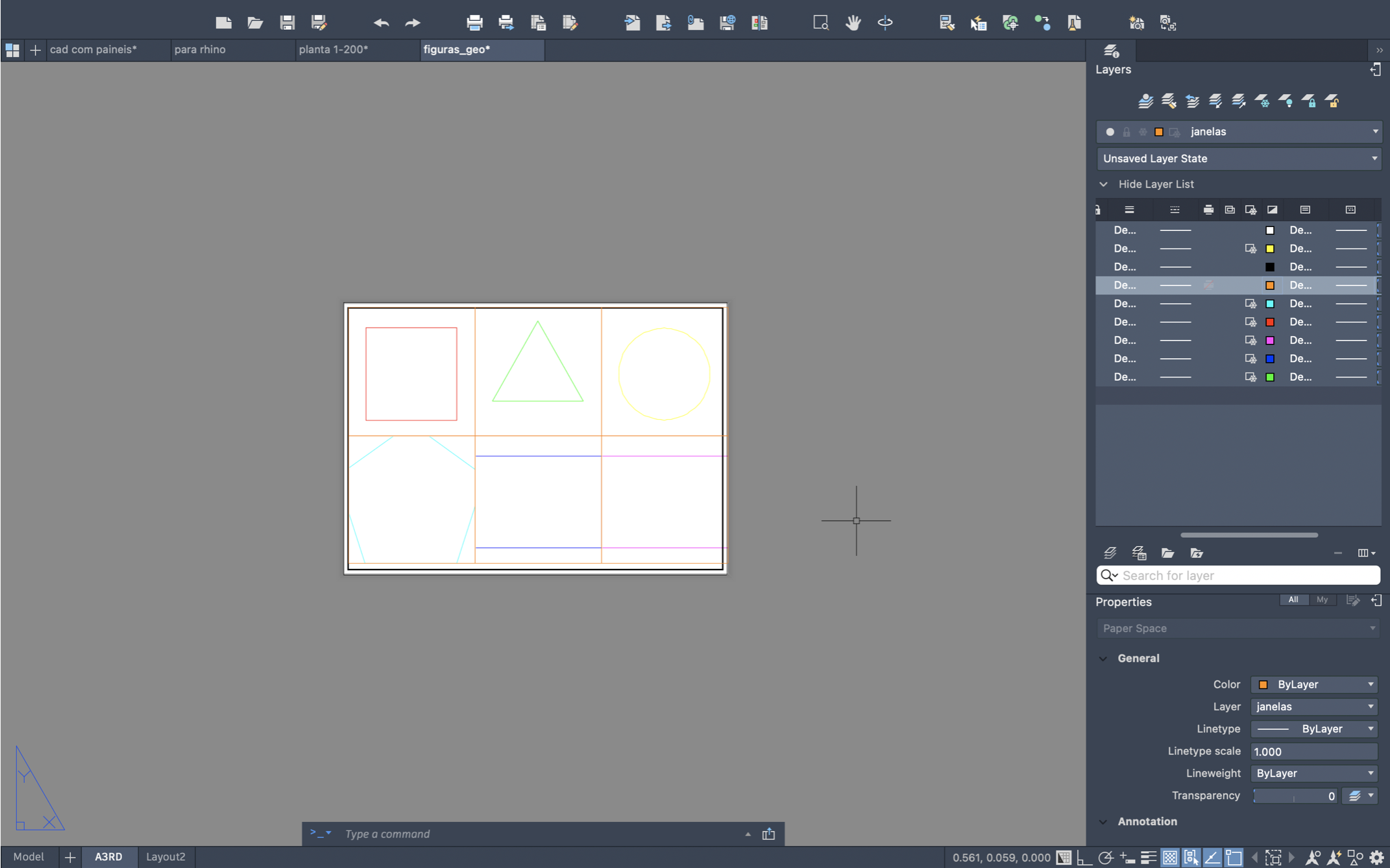

• Mview - lock - para que não se perca a escala predefinida dentro da viewport;
• Revisão de freeze e de viewport freeze;

• Introduzimos o comando purge, layerdel e filter de modo a apagar layers.
• Guardamos o DWG como DWT para abrir como template e podermos ter um conjunto de predefinições estabelecidas – tipo a maneira como funciona o dim ou as unidades, etc.
• Introduzimos a função tridimensional do AutoCAD e o comando 3DORBIT.
• Introduzimos o comando UCS para podermos fazer rotate de modo a poder rodá-lo sob o comando X, Y: vamos mudando o UCS de acordo com o referencial que pretendemos utilizar.
• Planificamos o cubo e mudámos o UCS para que pudéssemos rodar as faces de forma rigorosa.

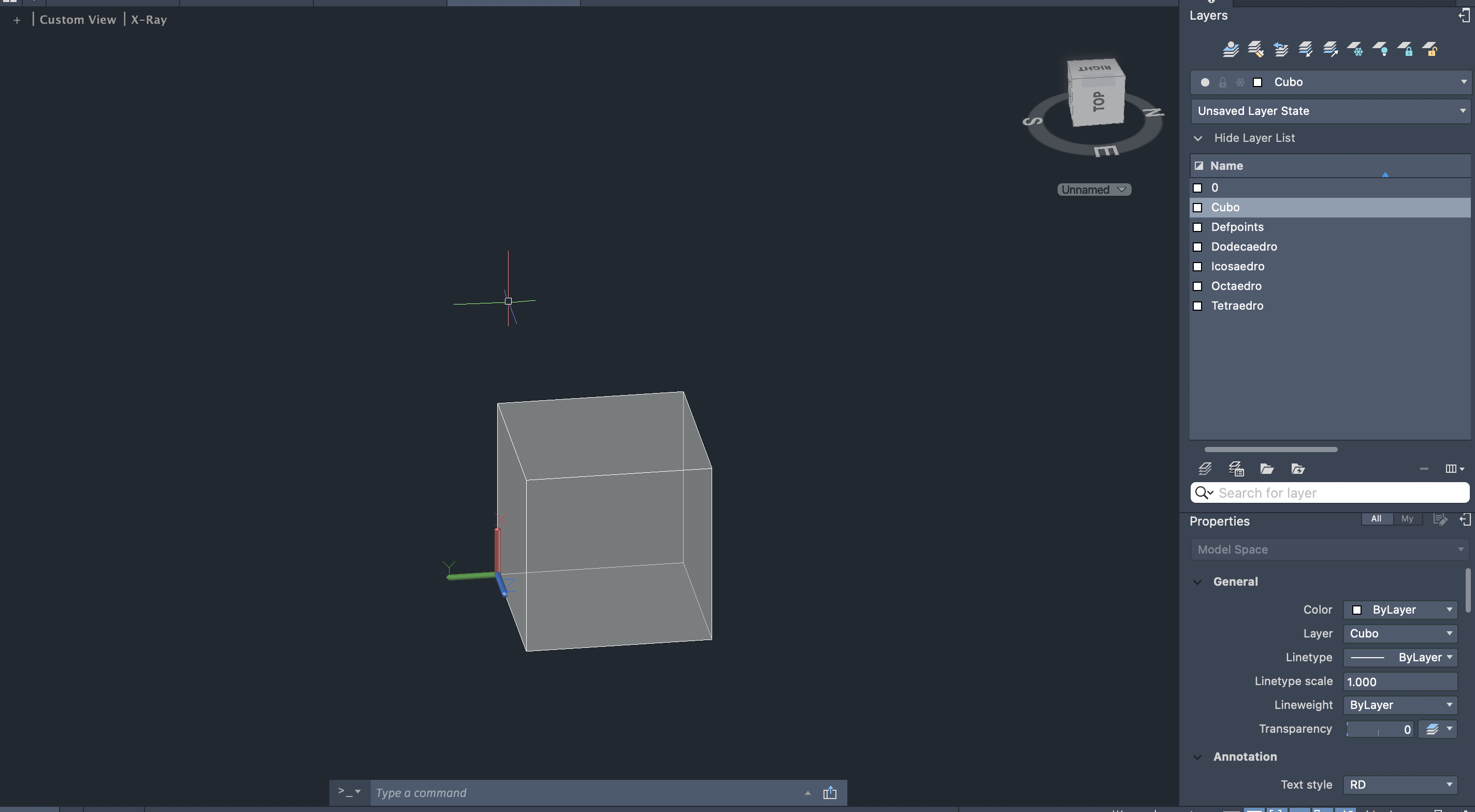

• Através do comando SURFSCULPT conseguimos criar um cubo. Agora o programa reconhece-o como sólido e não como seis faces desagregadas.

• Introduzimos o comando purge, layerdel e filter de modo a apagar layers.
Guardamos o DWG como DWT para abrir como template e podermos ter um conjunto de predefinições estabelecidas – tipo a maneira como funciona o dim ou as unidades, etc. Introduzimos a função tridimensional do AutoCAD e o comando 3DORBIT. Introduzimos o comando UCS para podermos fazer rotate de modo a poder rodá-lo sob o comando X, Y: vamos mudando o UCS de acordo com o referencial que pretendemos utilizar. Planificamos o cubo e mudámos o UCS para que pudéssemos rodar as faces de forma rigorosa. Através do comando SURFSCULPT conseguimos criar um cubo. Agora o programa reconhece-o como sólido e não como seis faces desagregadas.
