Semana 03 - 22 / 09 / 2025 - 26 / 09 / 2025
25 / 09 / 2025
Continuação do exercício dos polígonos

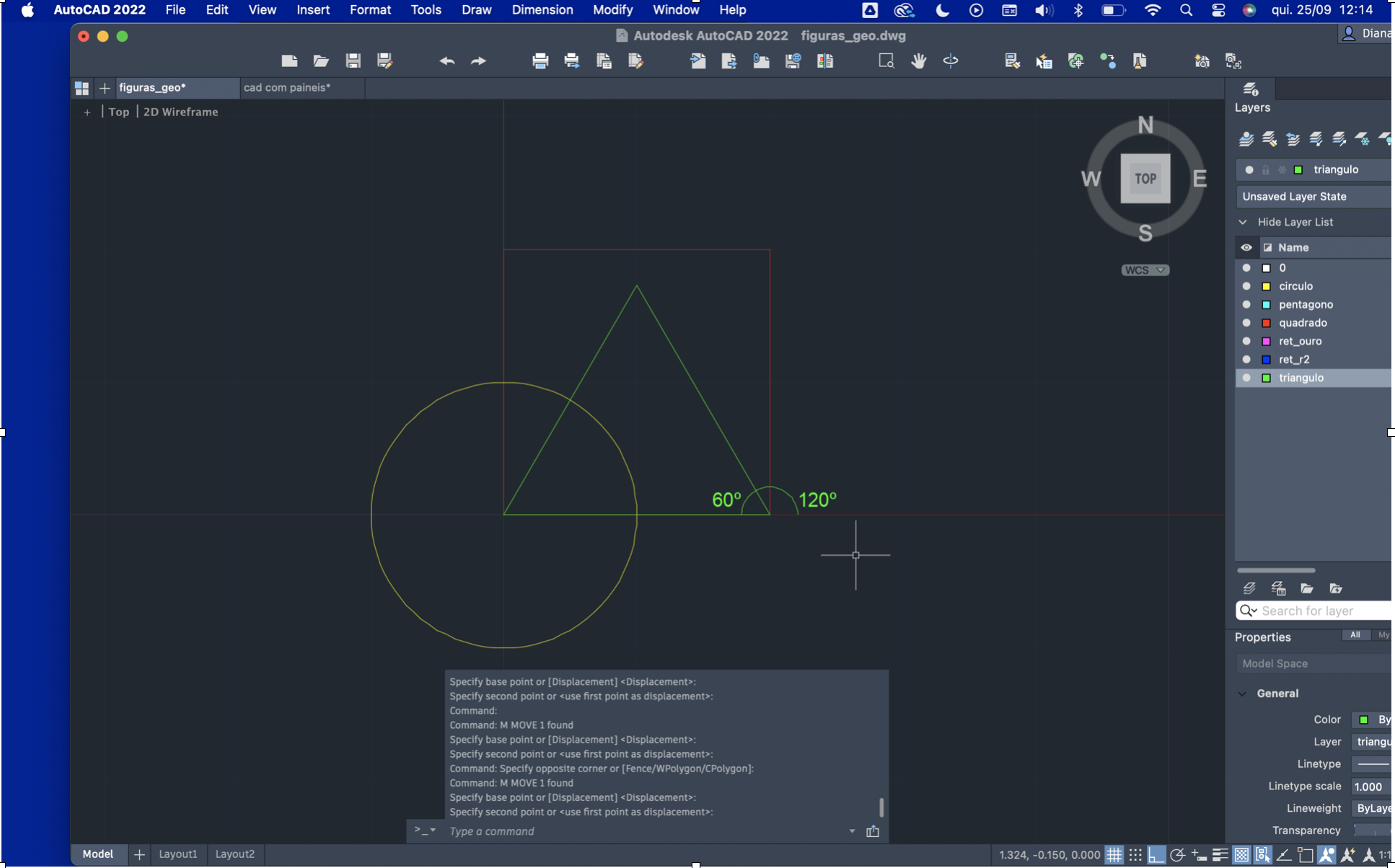

- Introdução de coordenadas polares (para fazer o ângulo introduzimos o @ e o sinal de <).
O referencial da coordenada polar (introduzido através do @) torna-se a coordenada introduzida, neste caso (1,1).

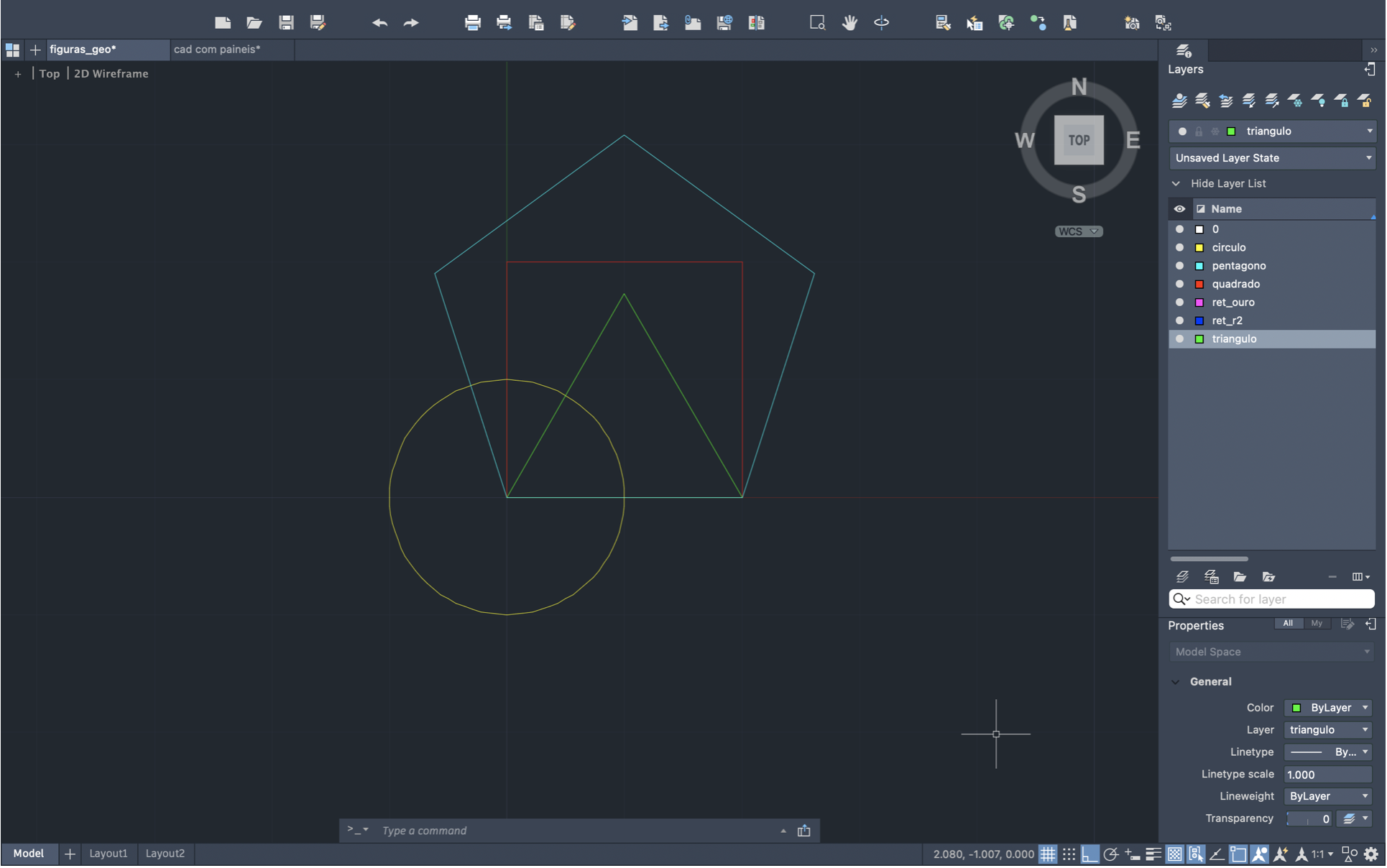

- Para o pentágono: introduzimos o comando polygon, sem estar circunscrito mas sim através da opção edge onde selecionamos 5.
De seguida, com o osnap ligado, selecionamos a coordenada (0,0) e depois manualmente (1,0).

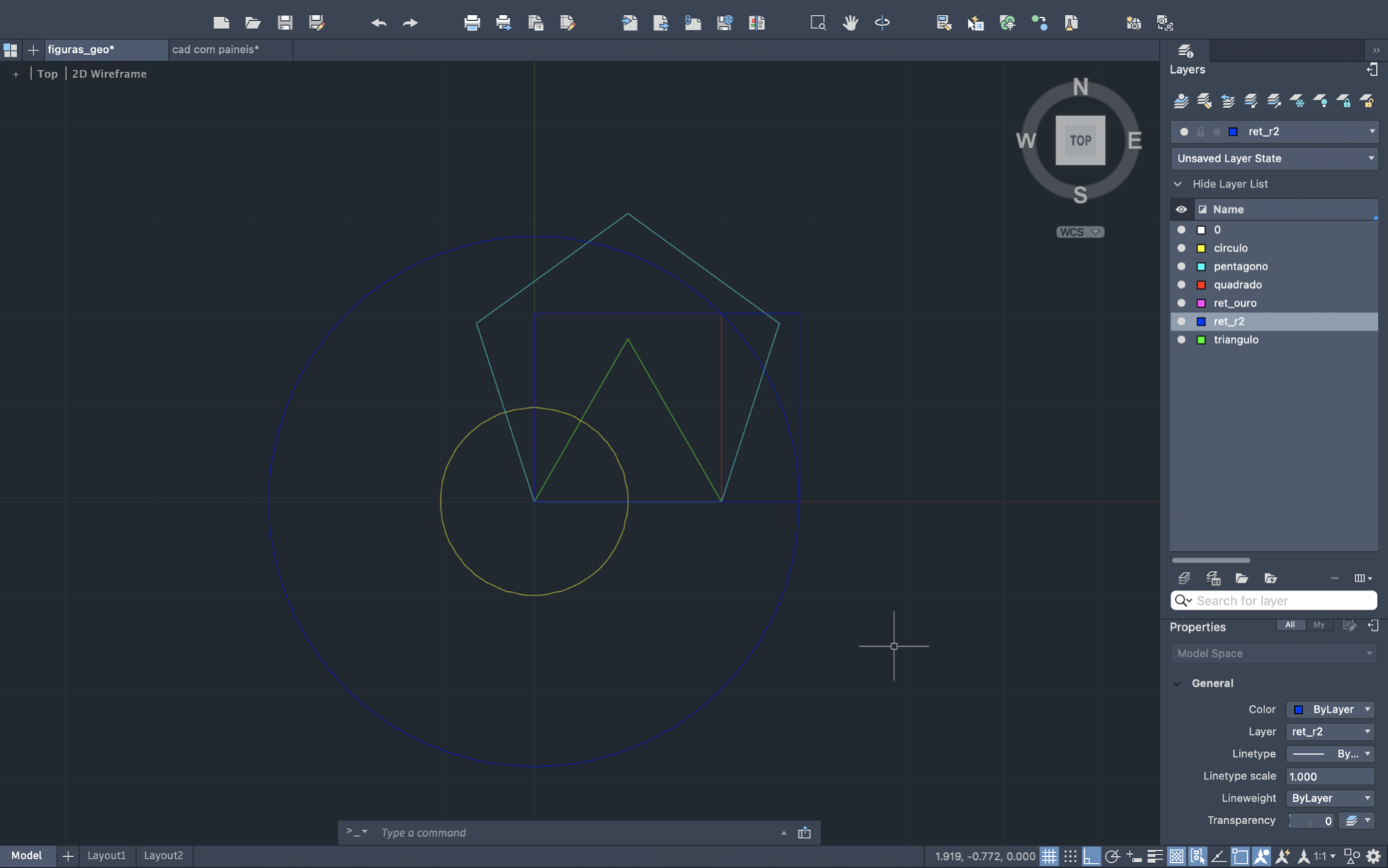

- Para um retângulo de ouro, utilizamos uma circunferência auxiliar, com o raio equivalente à diagonal do quadrado.

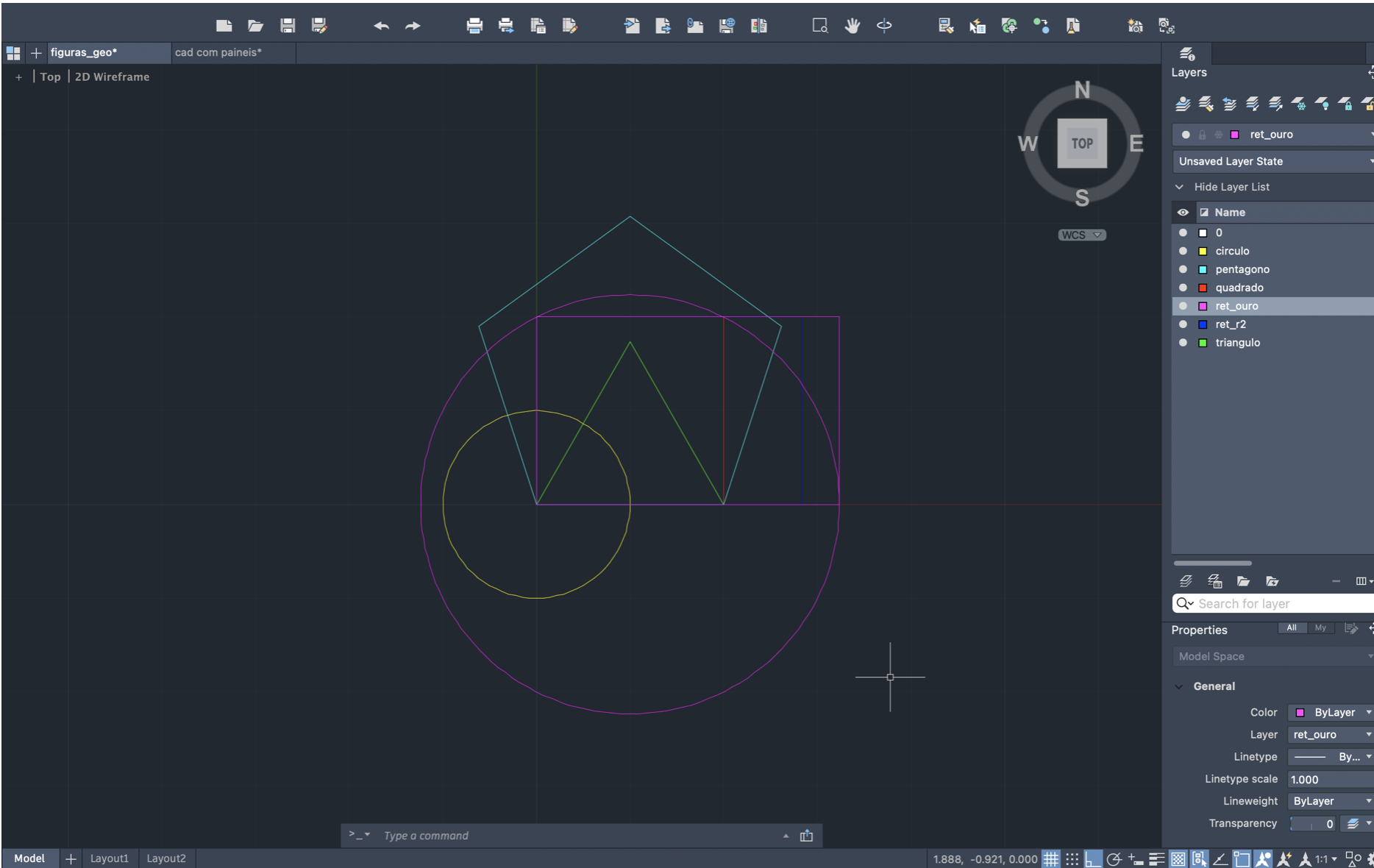

- Para o retângulo de ouro, traçamos uma circunferência a partir do midpoint do triângulo, até à diagonal do quadrado novamente.
Depois, através do osnap que reconhece os alinhamentos, traçamos o retângulo.

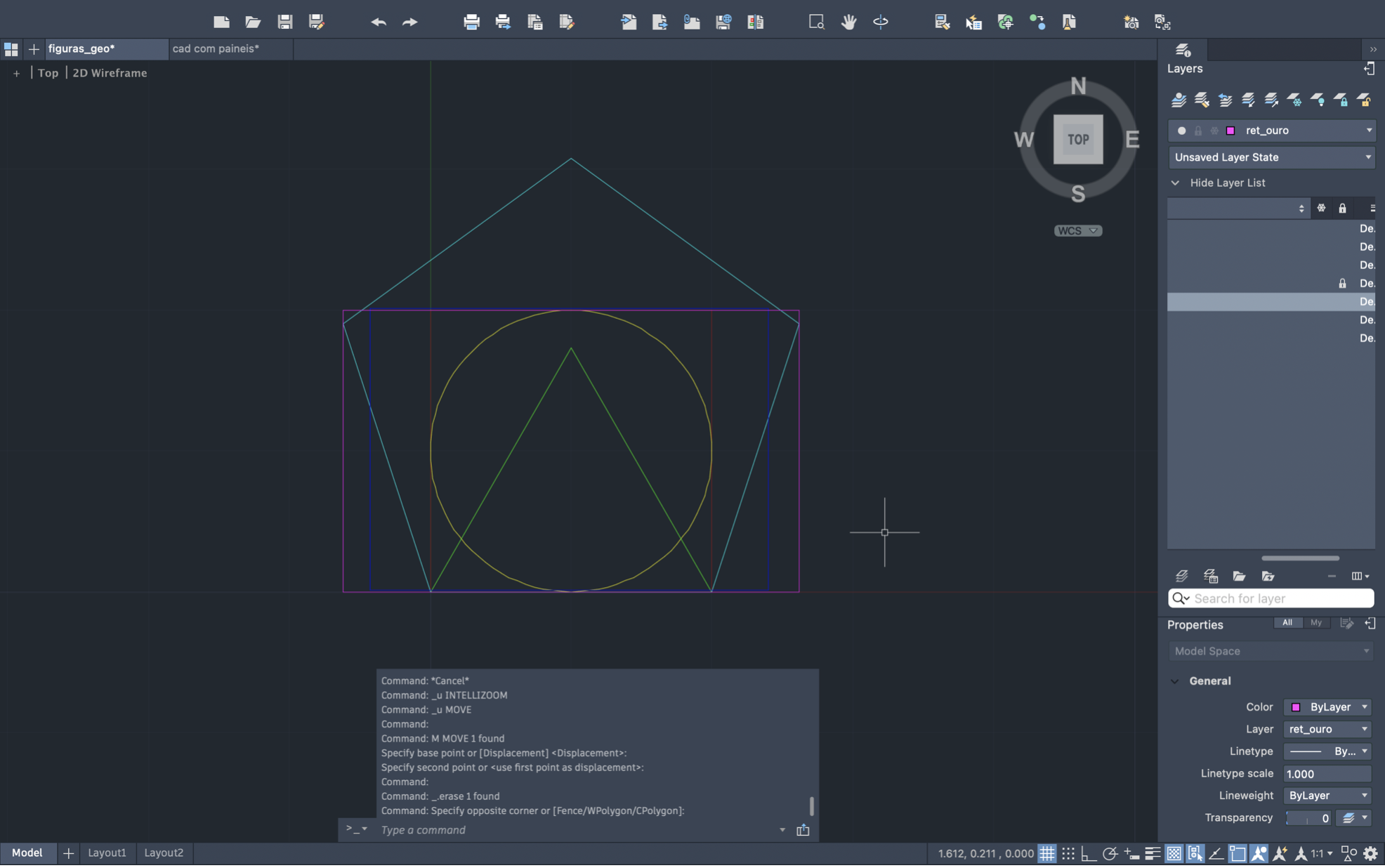

- Desenhamos e utilizamos a diagonal do retângulo de ouro para mover o retângulo, neste caso para o cen do círculo.
Clicamos move, o primeiro ponto será o midpoint da diagonal e o segundo ponto o cen do círculo.

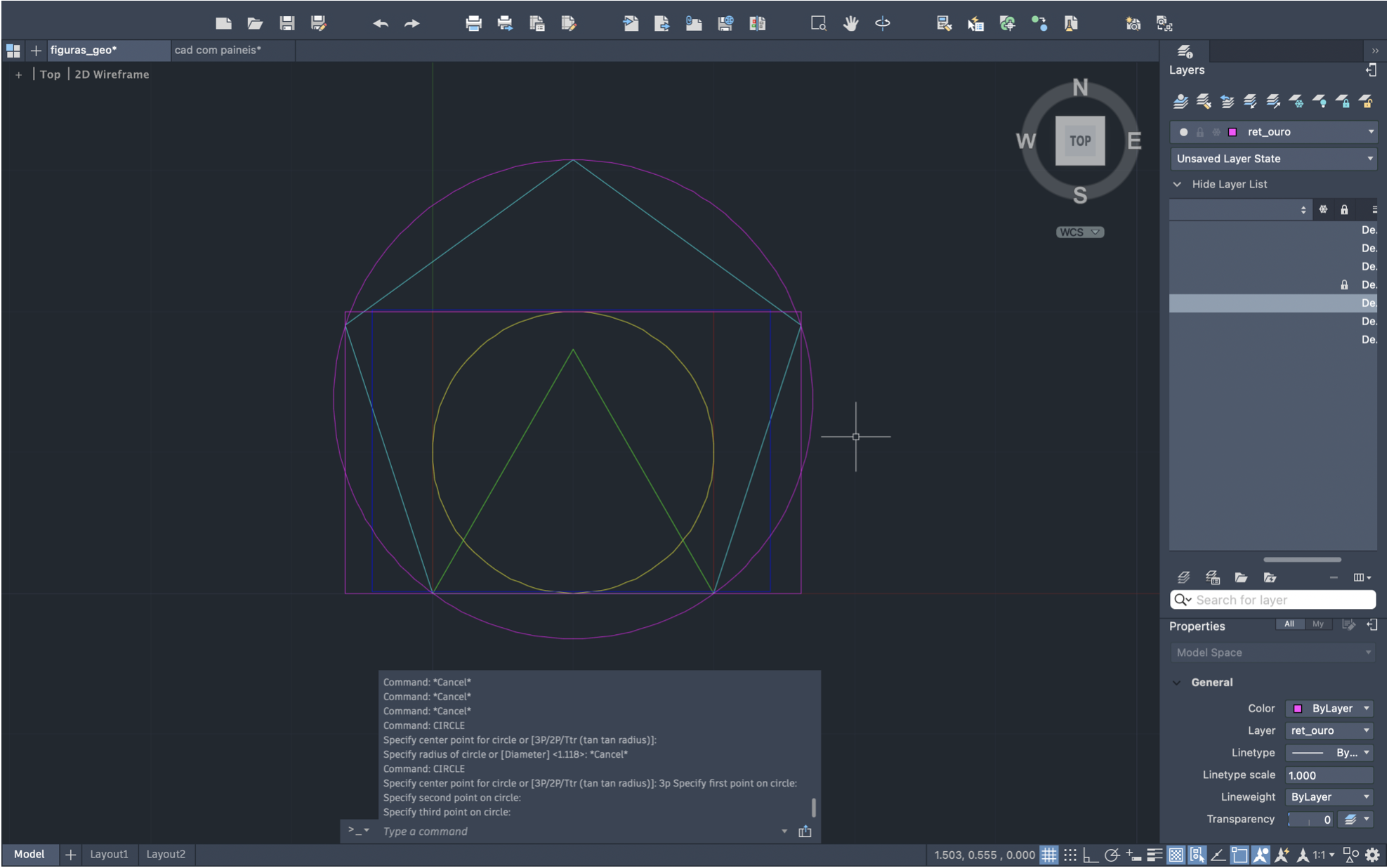

- Traçamos uma entidade auxiliar, a circunferência novamente, mas desta vez com a opção 3P.
Selecionamos 3 dos 5 vértices do pentágono e traçamos a circunferência.
