Nesta aula de Representação Digital, exploraremos os fundamentos geométricos para criar figuras básicas como quadrados, triângulos, círculos, pentágonos, retângulos com proporção √2 e retângulos áureos.
Utilizaremos o sistema de coordenadas cartesianas e polares para posicionamento preciso dos elementos.

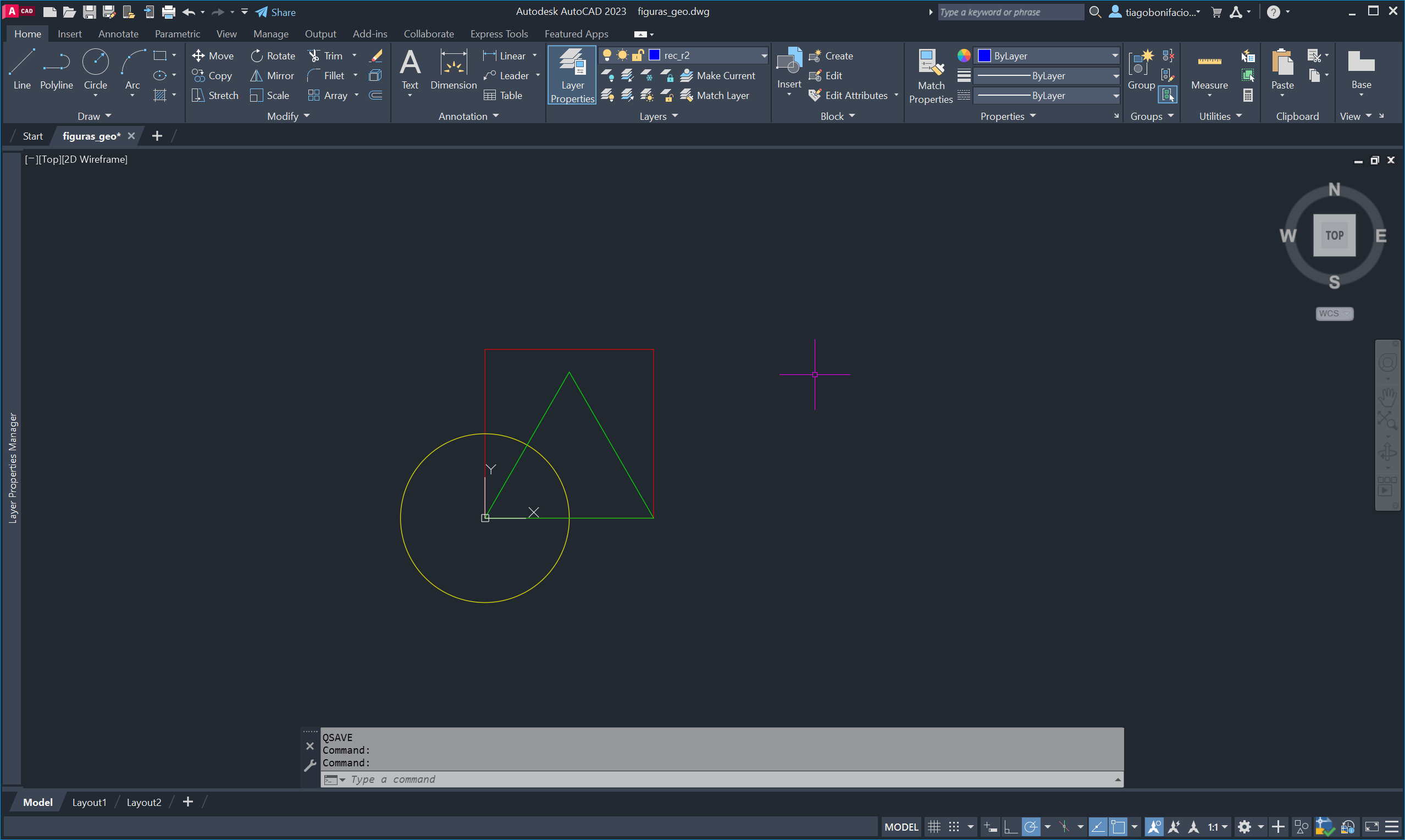

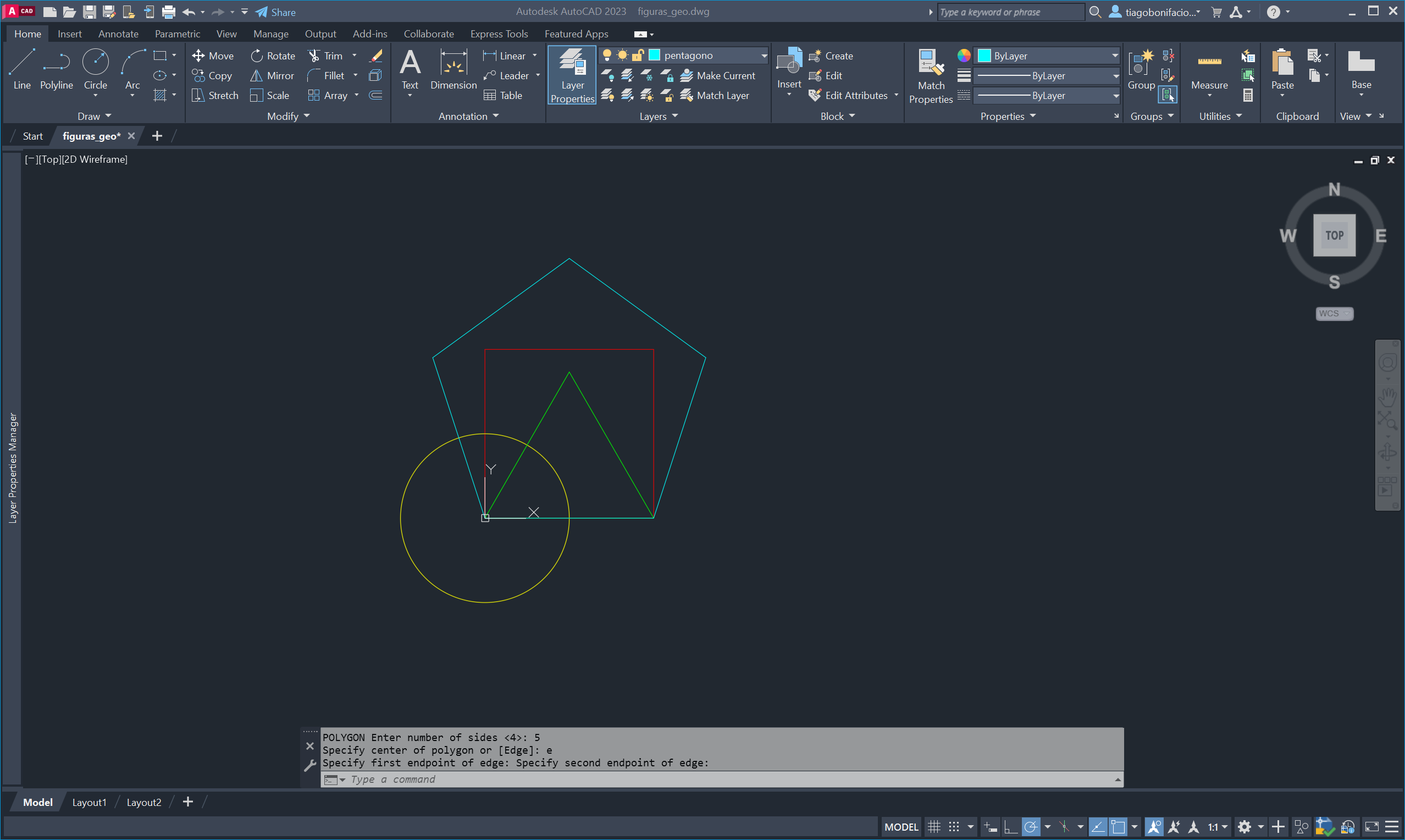

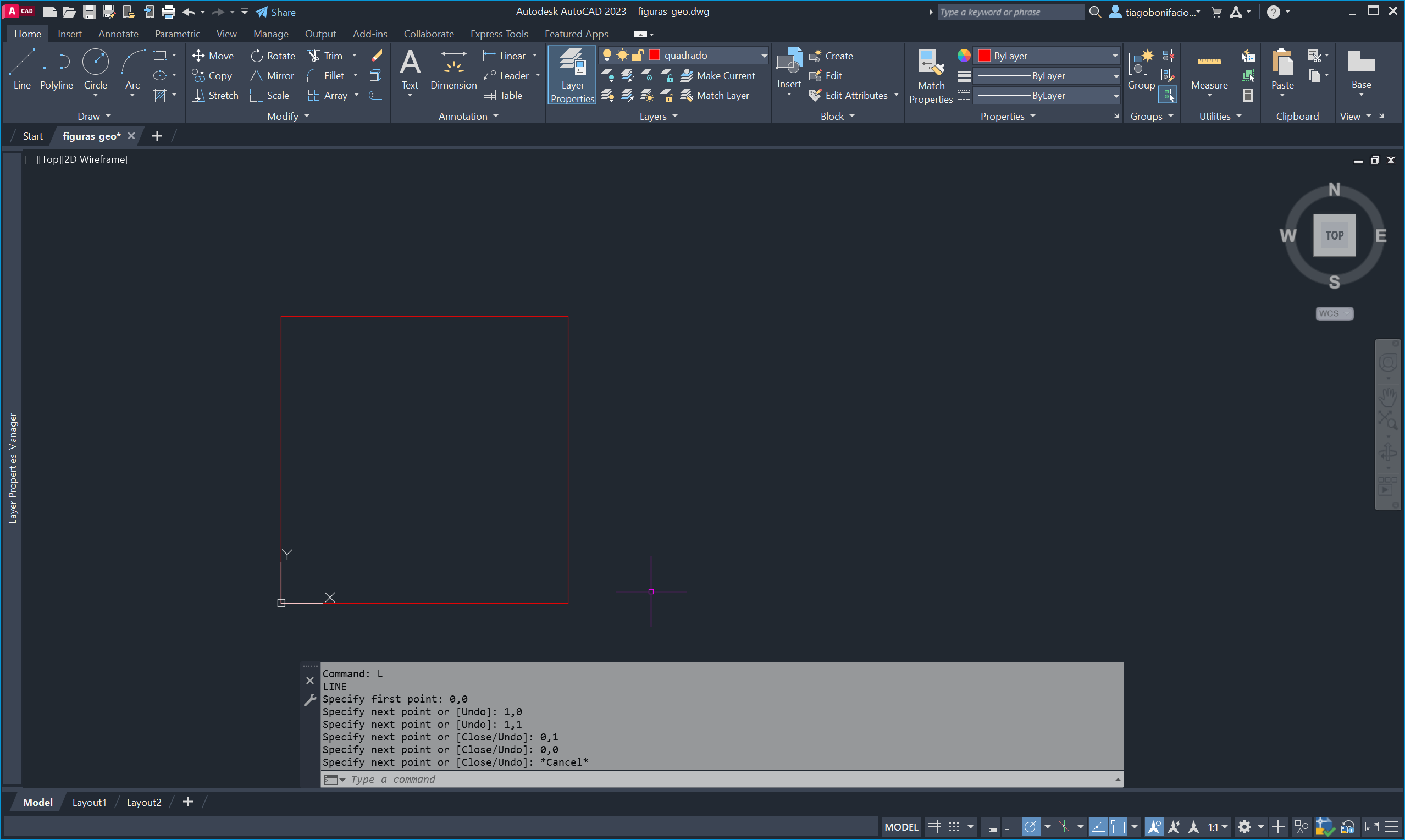

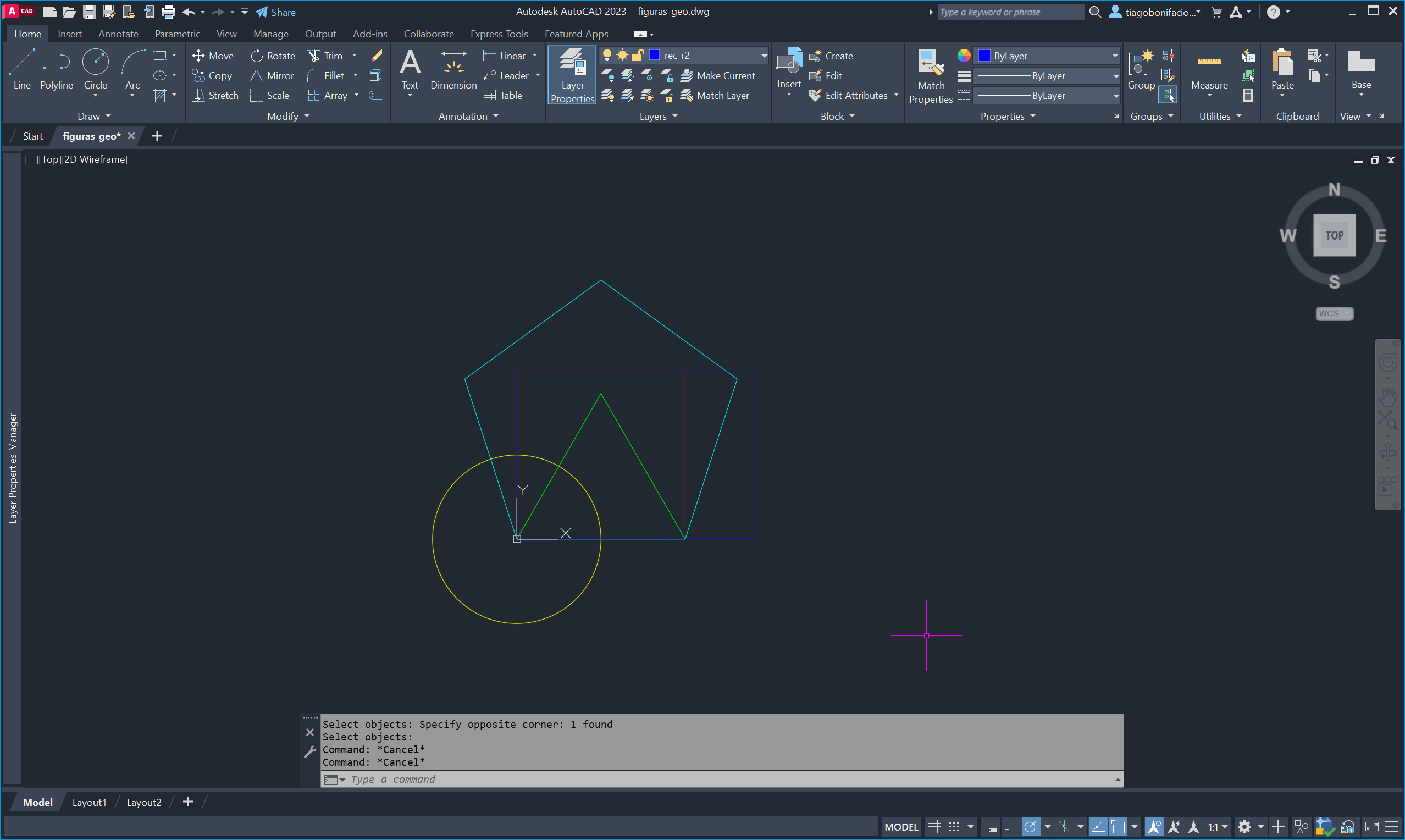

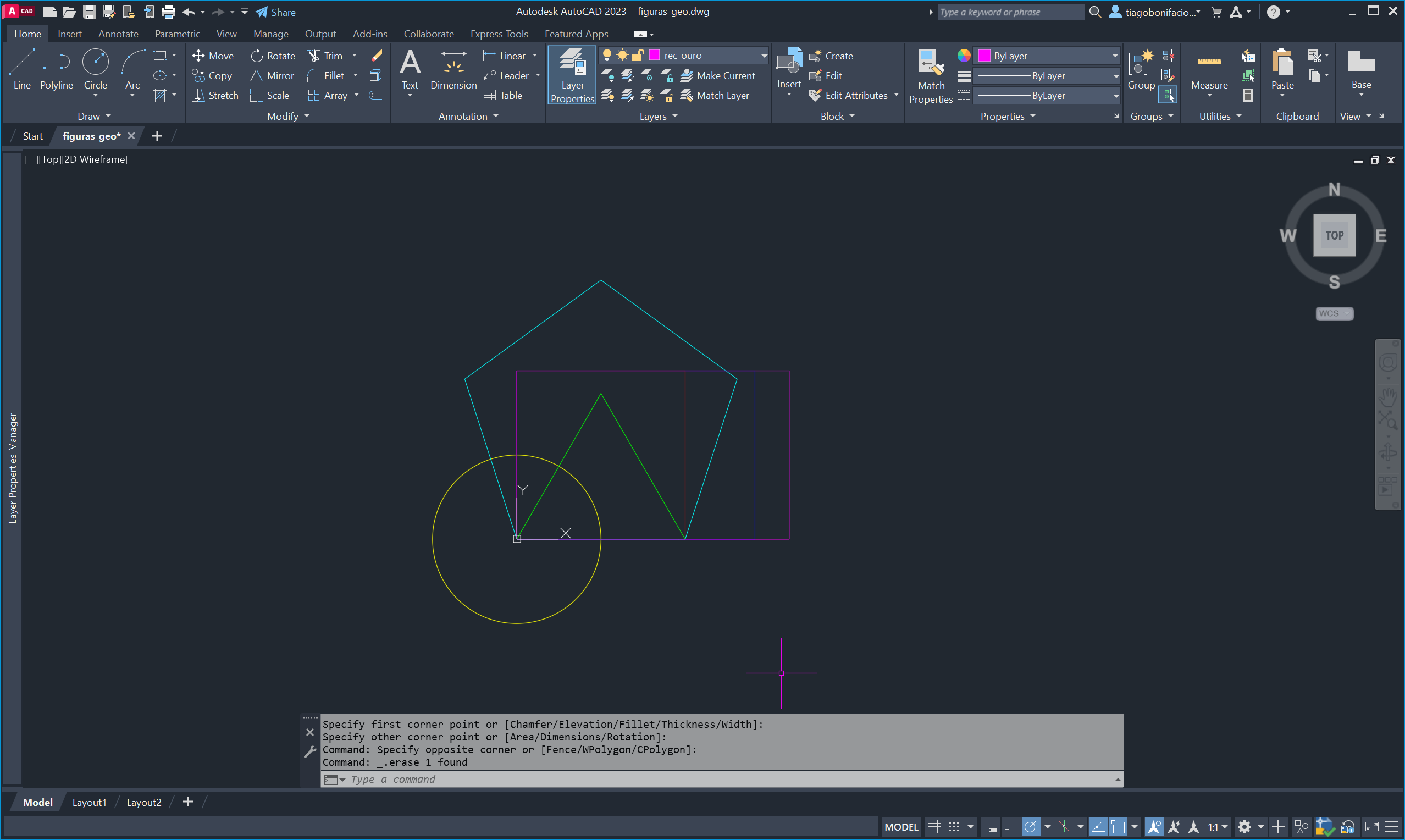

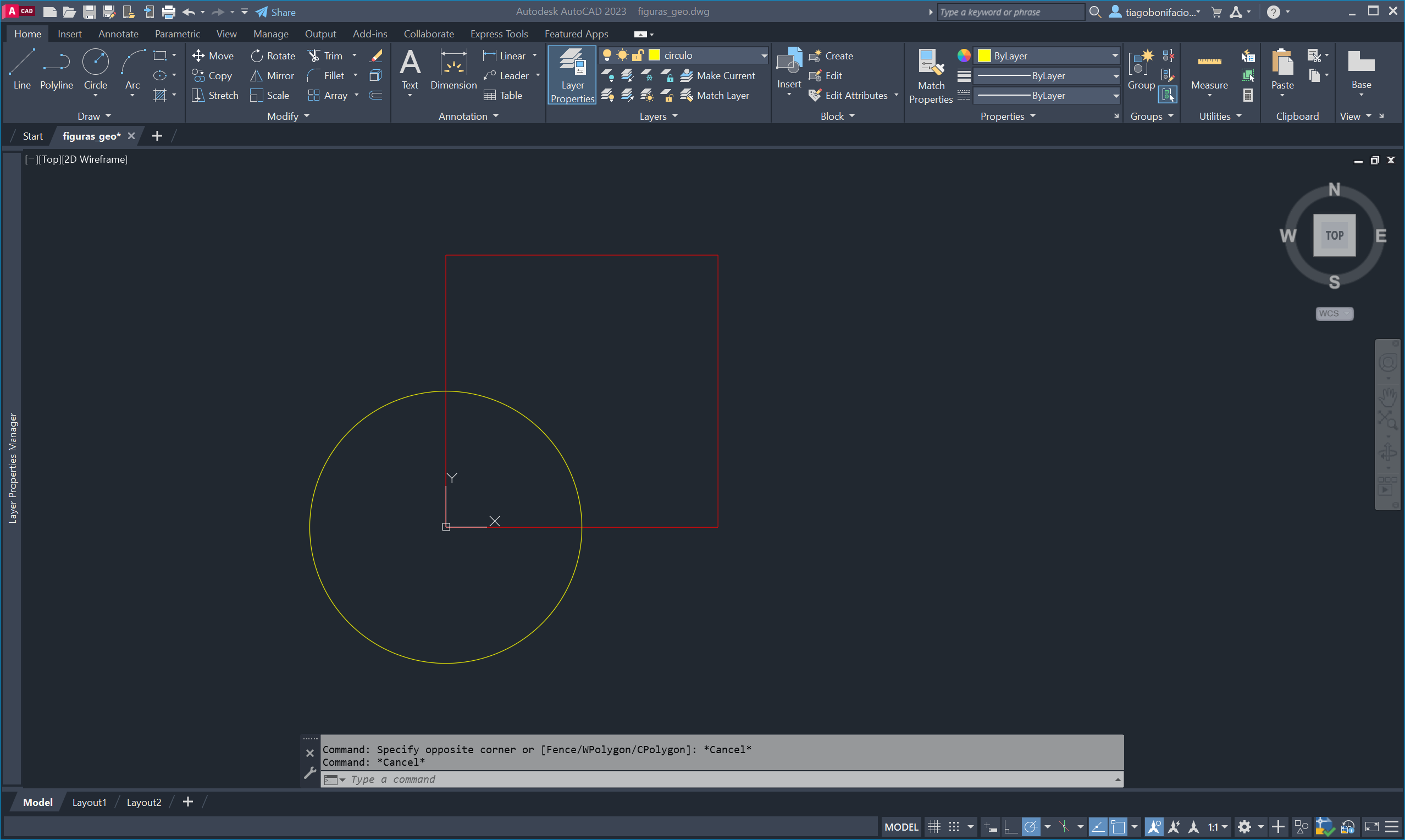

Os principais comandos que dominaremos incluem LINE para traçar segmentos, REC para retângulos, POLYGON para polígonos regulares, ERASE para eliminar objetos, OPTIONS para configurações do sistema e F3 (OSNAP) para ativação dos pontos de ancoragem.
No final da aula, aplicaremos o comando MOVE para movimentar o centro dos polígonos para o centro do quadrado.
Segunda aula da Semana
Na primeira parte da aula concluímos o exercício de alinhamento de centros geométricos utilizando o comando MOVE e a tecla F3 para ativar/desativar os snaps, destacando a importância da seleção eficaz com janelas de seleção e o bloqueio de layers para isolar as partes desejadas das figuras.

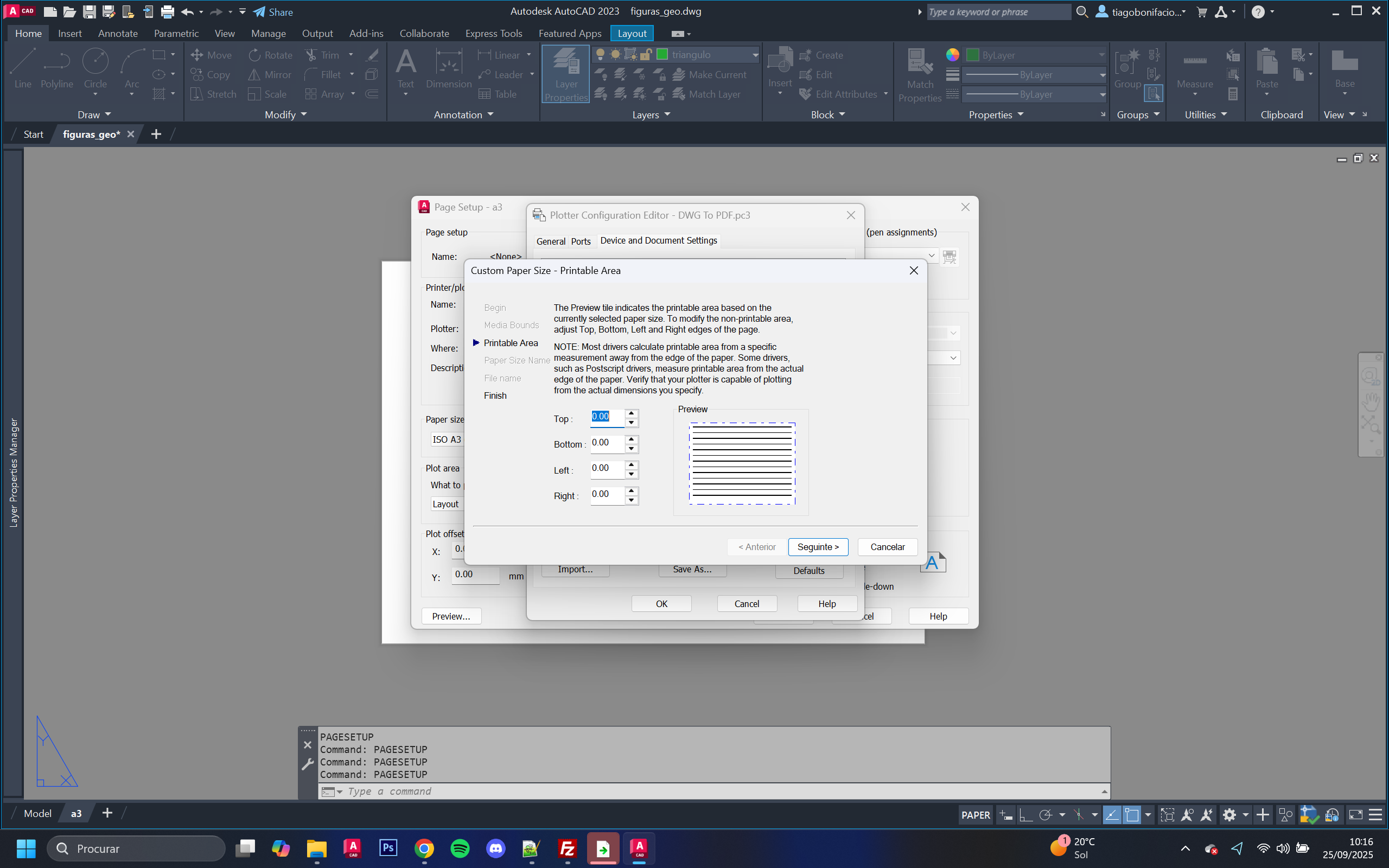

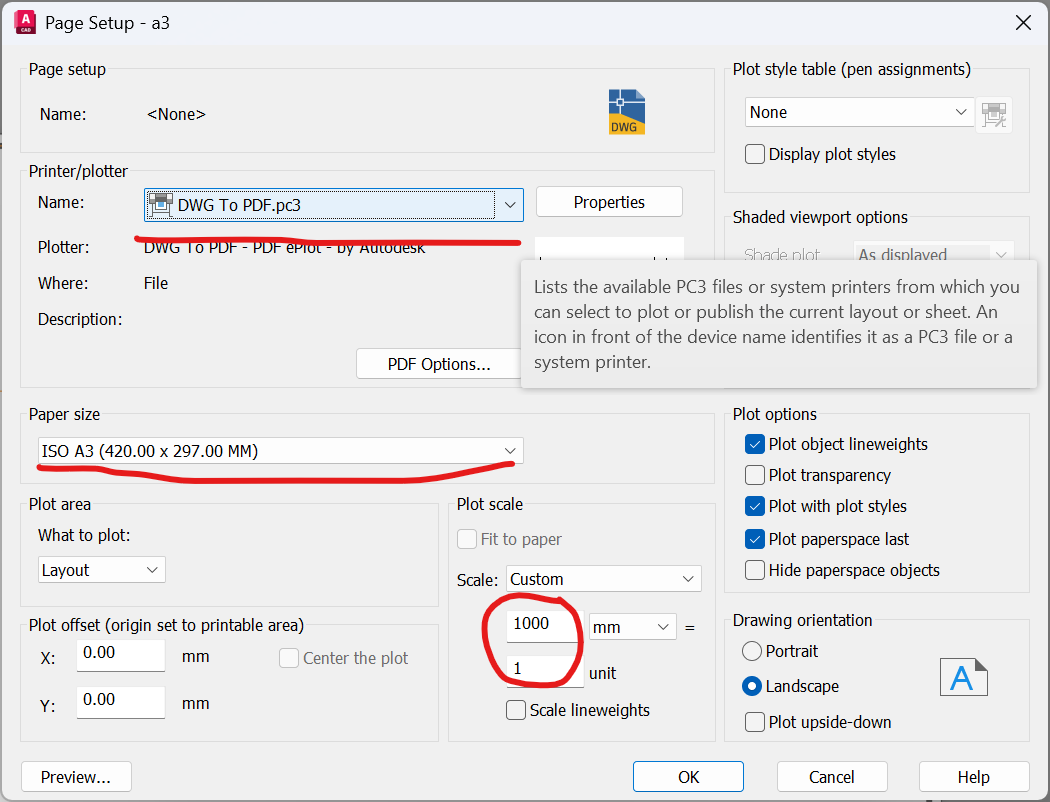

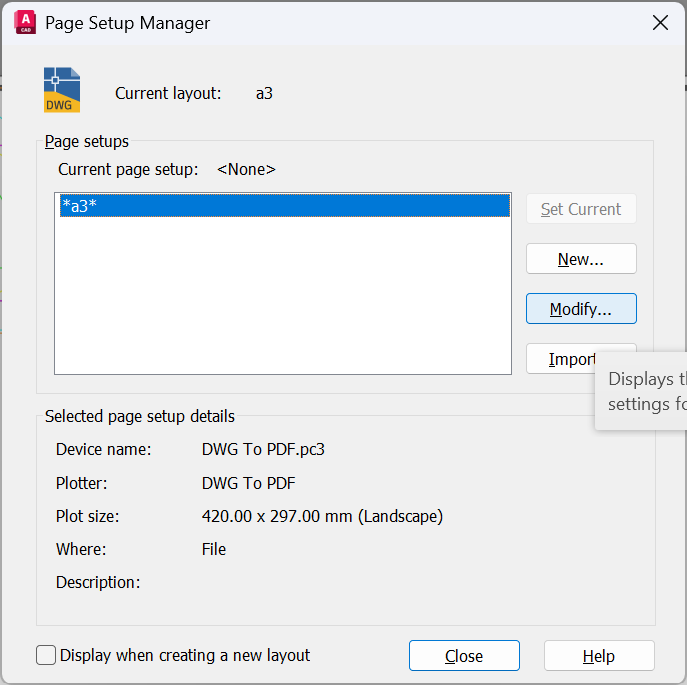

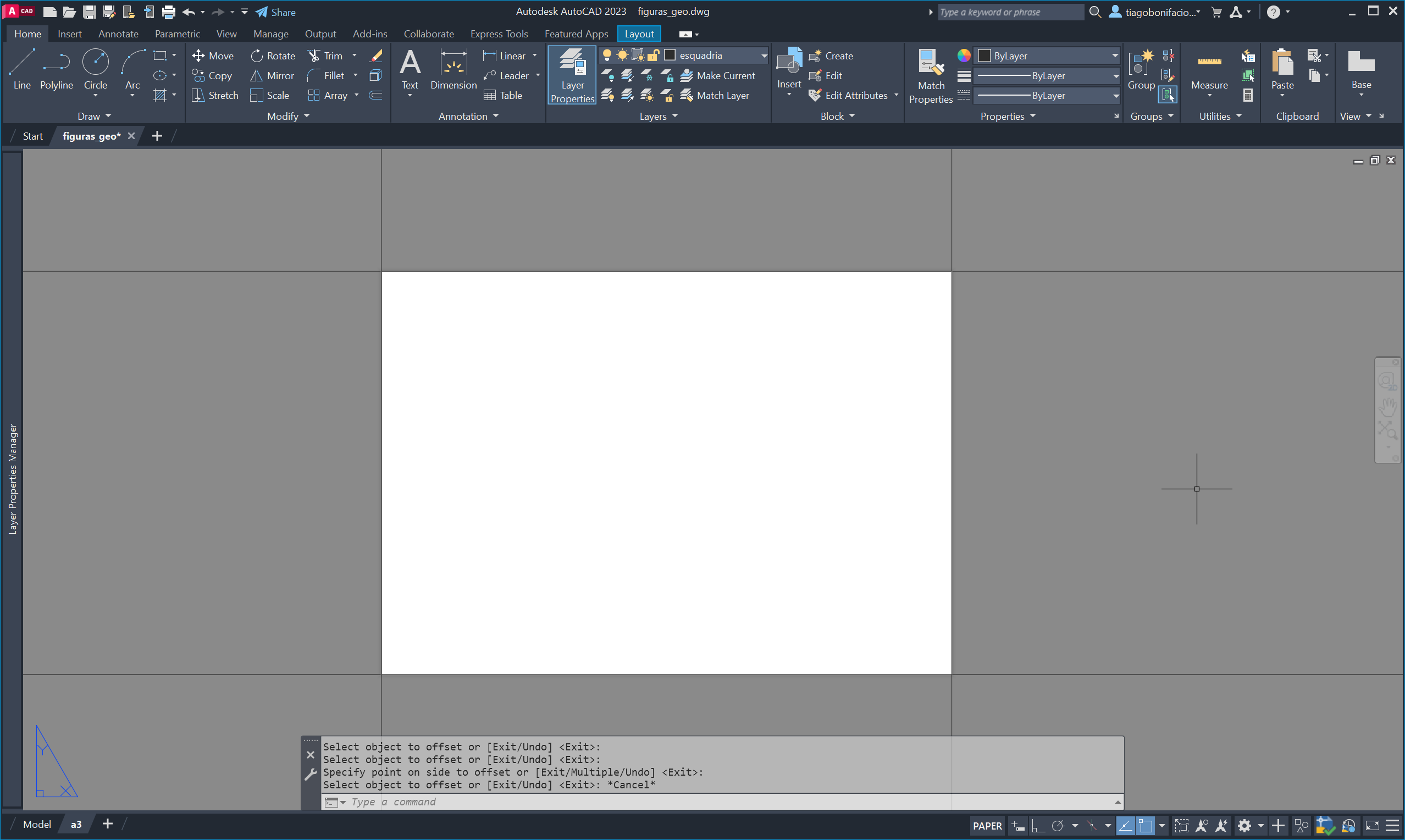

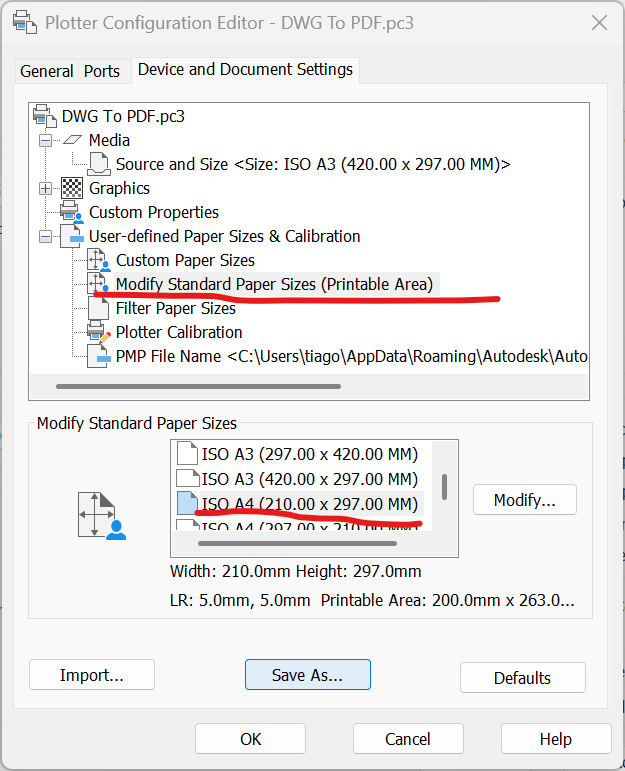

A segunda parte focou-se no trabalho em Model Space e no dimensionamento correto da folha através do Page Setup, configurando margens e definindo o formato A3, aplicando ao longo da aula comandos como XL, FILLET, JOIN, TRIM e OFFSET com a criação de layers específicos para organizar estes comandos.

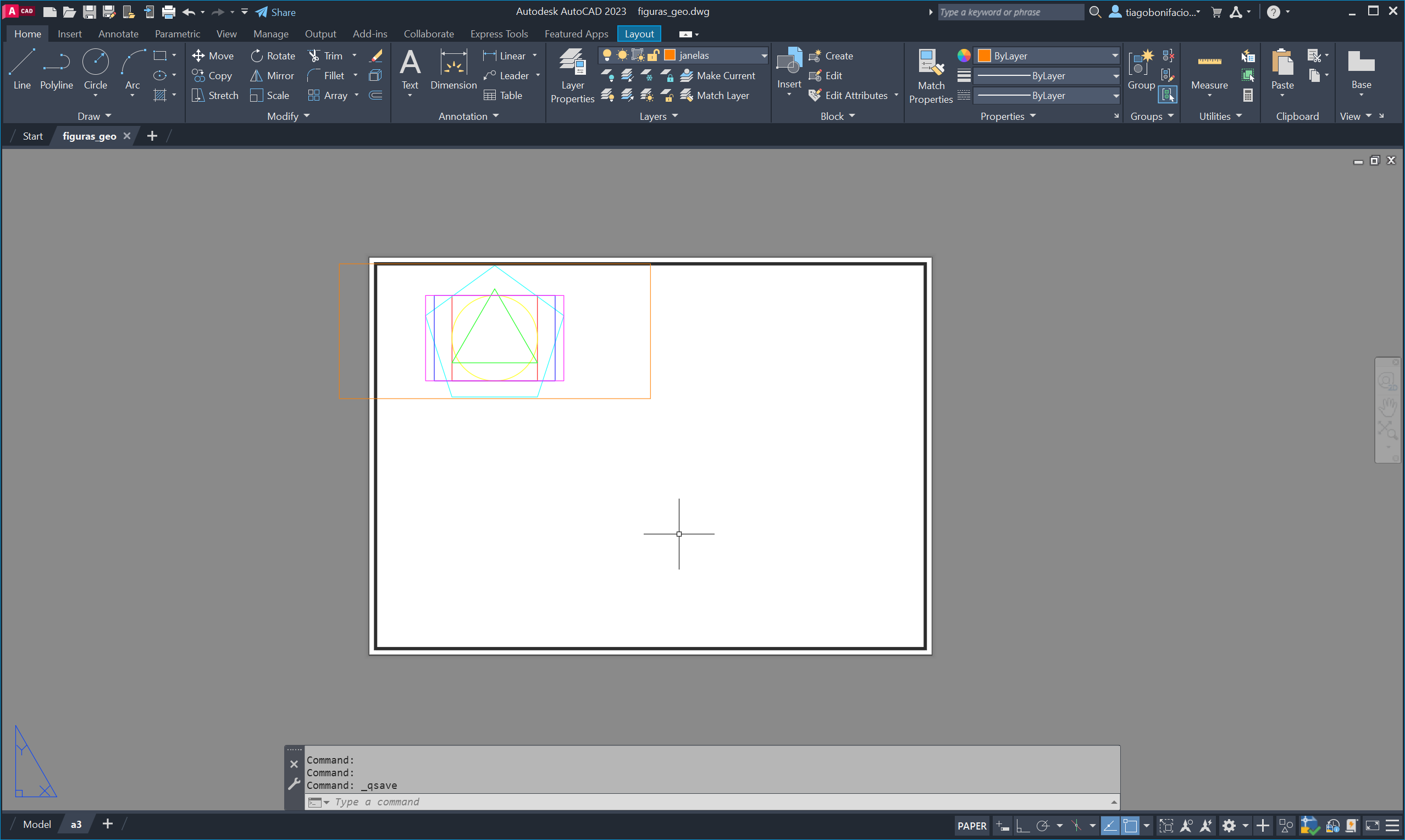

Finalizámos utilizando VWINDOW para visualizar corretamente os sólidos na folha de impressão A3.
