Aula 05

Na aula do dia 18 de Março de 2022 , começámos por realizar a execução de um dado em modelo tridimensional com recurso ao programa Autocad.
Para a realização deste dado foram utilizados os seguintes comandos:
Sphere, de modo a criar esferas para os pontos que constituem o dado, o arrayclassic de modo a reproduzir os números correspondentes para cada face do dado,
o copy de modo a copiar algumas esferas do dado, o union, o subtract de modo a subtrair ás esferas ás faces do dado,o solidedit de modo a atribuir cor aos pontos do objeto e o fillet de modo a ser possível bolear as arestas do dado.












Após terminarmos a realização deste dado, o docente procedeu á explicação de como através do mesmo seria possísivel proceder á sua modelação em vídeo.
Para a criação do vídeo com o programa Autocad foram utilizados os seguintes comandos:

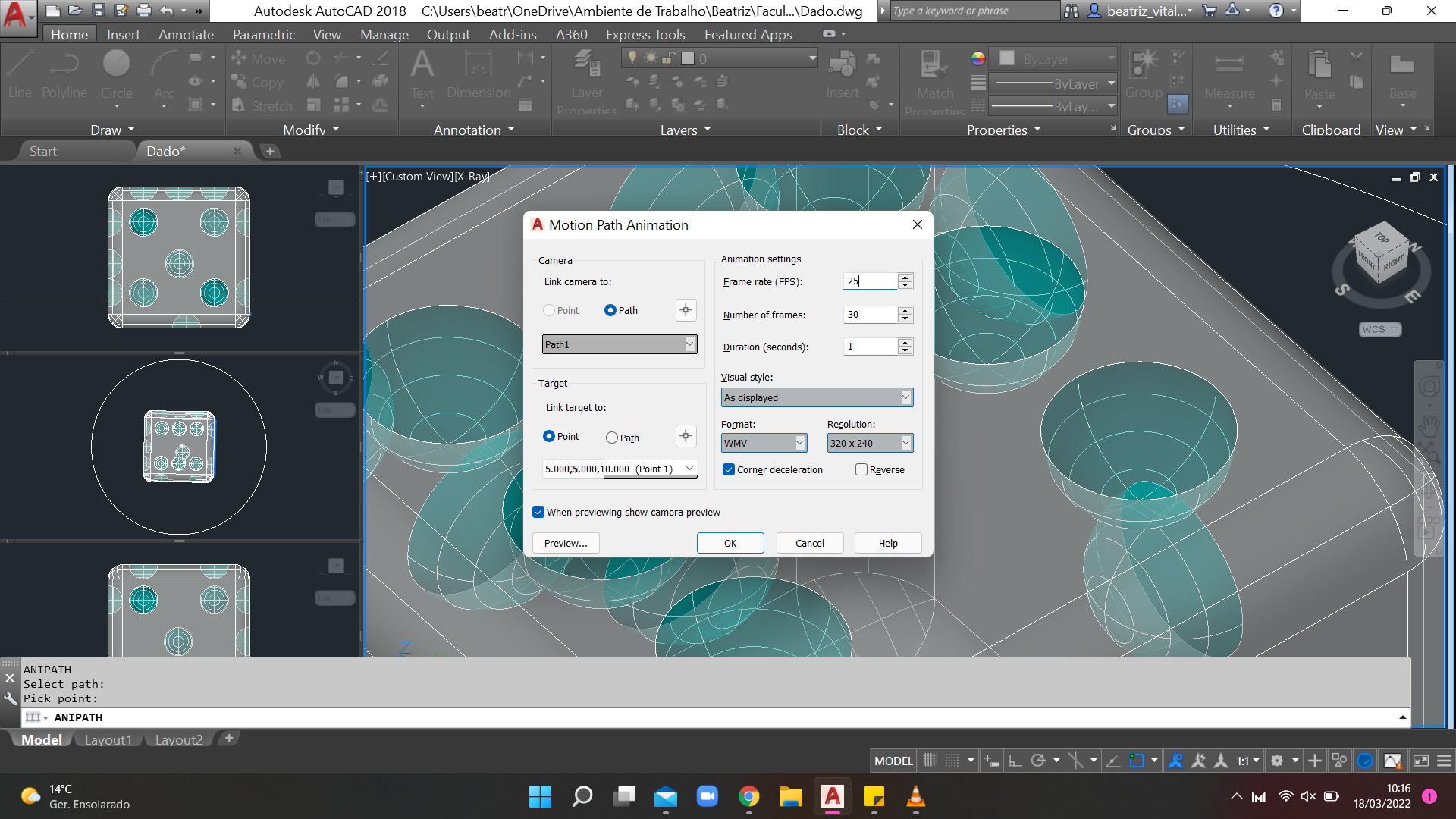

Anipath que ajudou a escolher o ponto e o ângulo da câmera para a visualização do dado no vídeo e o comando ddtype que especifica o estilo de exibição e o tamanho de objetos.









Na última parte da aula fomos pesquisar elementos técnicos bidimensionais (uma planta e dois cortes) da Uhouse do Toyo ito,
 de modo a que fosse possível reproduzir tridimensionalmente a obra com o auxílio do programa Autocad.

Através de x-lines (linhas auxiliares) escalamos a planta e criamos linhas guias para nos ajudar a reproduzir a imagem bidimensional.
Através de uma secção do perfil e com a ajuda do comando extrude foi possível realizar então o edifício em modelo tridimensional.







Ficheiros Autocad
Ficheiro Autocad- Dado
Ficheiro Autocad - Uhouse - Toyo Ito
