Sumário
Semana 4 - Aula 05/06 - 30.09.2025 / 02.10.2025
1. Continuação da Aula Anterior

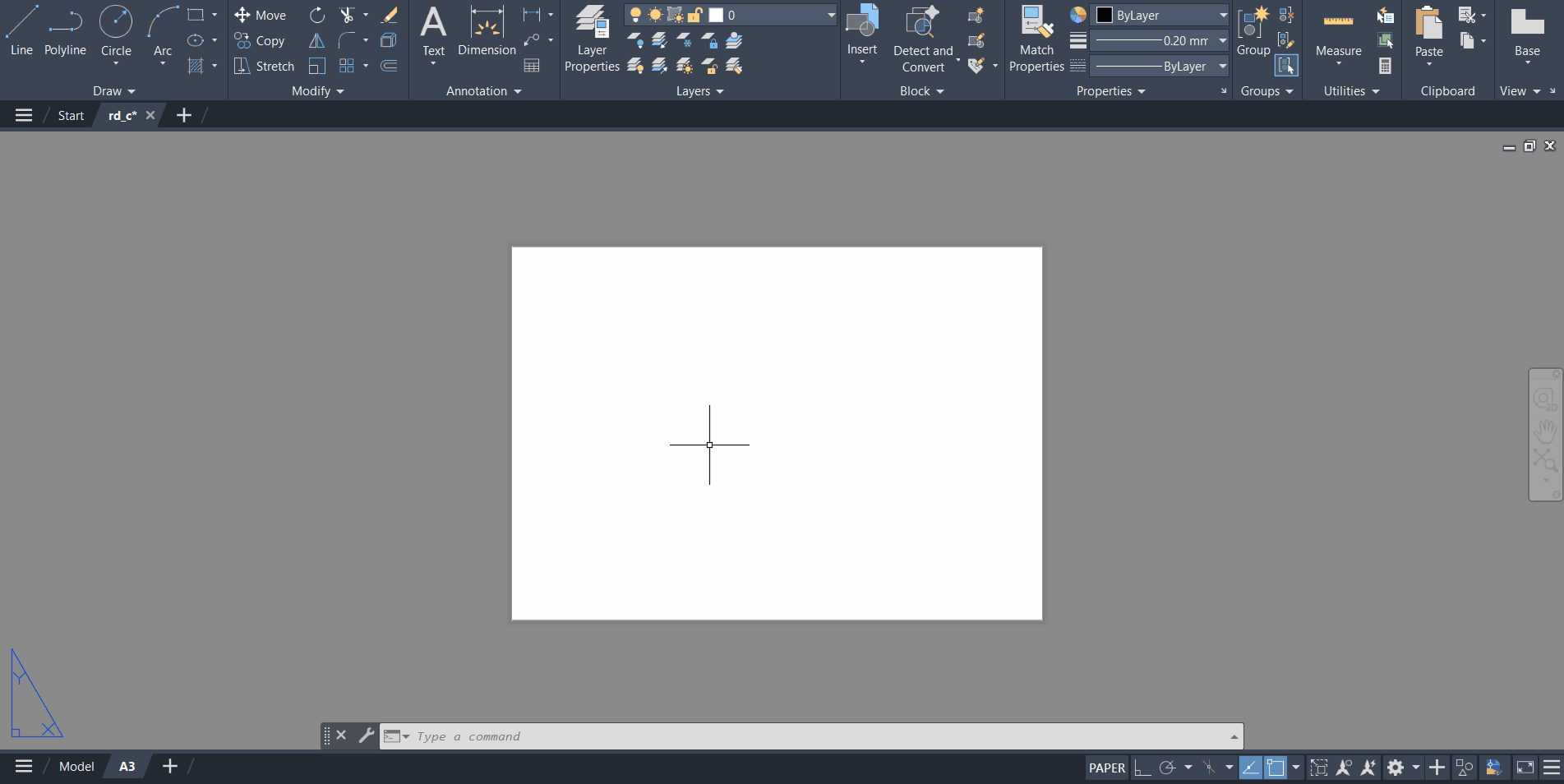

- Retomou-se o exercício da criação de uma mview (janela).
- Observou-se que, ao clicar duas vezes dentro da janela, o utilizador entra no model space; ao sair, retorna ao paper space.
- Também é possível alternar entre os espaços utilizando os comandos MS (model space) e PS (paper space).
2. Gestão de Layers nas Janelas
- Dentro da janela, acedeu-se às layers e, através da opção VPFreeze, desativaram-se as camadas não necessárias no momento.
- Foi destacado que o congelamento via VPFreeze é diferente da função da lâmpada (on/off).
3. Ajuste de Escala
- Mantendo apenas o quadrado visível, aplicou-se o comando zoom 1/100xp, definindo a escala em 1:100.
- Posteriormente, foi realizado um offset de 0.01 para conferência da escala.
- Decidiu-se alterar a definição da figura para a escala 1:10.
- A janela foi então bloqueada (lock) para evitar alterações acidentais.
4. Multiplicação e Organização de Janelas
- Copiou-se a janela inicial 6 vezes, de forma a obter uma para cada figura.
- As figuras foram separadas e organizadas dentro da folha A3, garantindo a correta visibilidade.
5. Criação de Layer para Legendas
- Criou-se a layer “Legendas” com a cor 125.
- Editaram-se as predefinições de texto através do comando style, selecionando:
- Fonte: Garamond
- Estilo: Regular
- Altura: 0.000 (flexível)
- Opção Set current → Save → Yes.
6. Inserção de Textos e Legendas
- No comando texto, com a layer “Legendas” ativa:
- Cor: 125
- Altura: 0.007
- Rotação: 0
- Escreveu-se: “quadrado”.

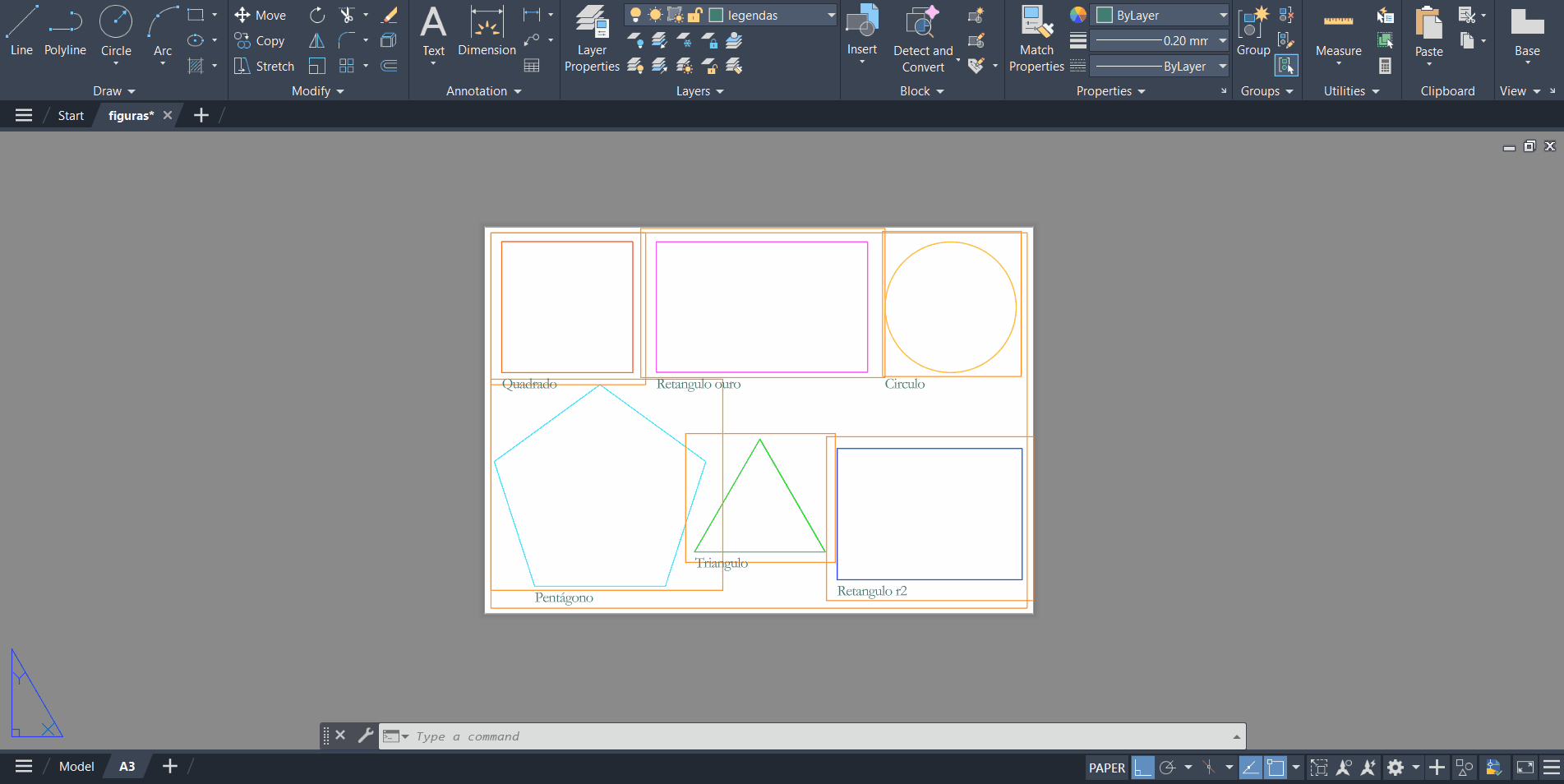

- A legenda foi copiada e colada abaixo de todas as figuras.
- Cada legenda foi alterada de acordo com a figura correspondente.
7. Definição de Estilos de Cota (DimStyle)
Utilizou-se o comando DIMSTYLE para alterar:
-Definições de texto,
-Espaçamentos,
-Espessuras.
Após os ajustes, definiu-se o estilo como Current, tal como já tinha sido feito com o texto.
8. Criação de Cotas
Aplicou-se o comando DIM para inserir as dimensões nas figuras, aproveitando o estilo de texto previamente criado.
Foram atribuídas cotas lineares às figuras (dimensões laterais).
Para cotar ângulos ou diagonais, foram usados comandos específicos:
-DIMANGULO (ângulos),
-DIMLINEAR (cotas lineares diagonais).
Nas properties das cotas, foi demonstrada a possibilidade de alterar manualmente o conteúdo do texto (como forma de correção ou “batota”).
9. Configuração de Impressão (Plot)
Como não era desejado que as cores do model space fossem reproduzidas no plot, acedeu-se à Style Table (acad.ctb).
Editou-se o ficheiro, criando um template personalizado com associação de cada cor à respetiva:
-Espessura de linha,
-Cor de plotagem.

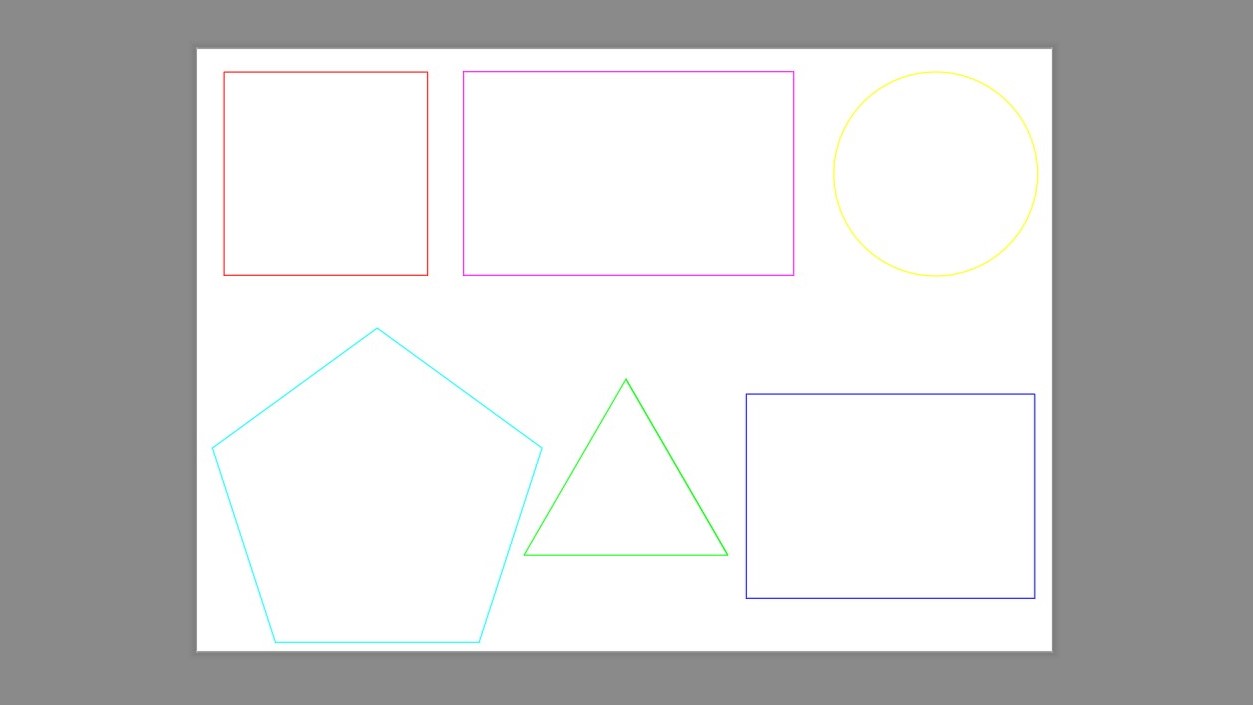

Após a definição pretendida, realizou-se o Plot em PDF do desenho final:
10. Criação de Template para Futuro Trabalho
Para agilizar próximos projetos, foi feita uma cópia do ficheiro DWG.
Com o comando PURGE, eliminou-se todo o conteúdo, mantendo apenas as definições de:
-Estilos de texto,
-Espessuras,
-Configurações de cotas,
-Estilo de plotagem.
Este procedimento originou um template de trabalho otimizado, garantindo economia de tempo em exercícios futuros.
11. Considerações finais
- Gestão de Espaços e Janelas: Aprendemos a alternar entre model space e paper space, criar janelas (viewports), configurar escalas e organizar múltiplas vistas no layout.
- Configuração de Layers: Distinguimos o congelamento via VPFreeze da função da lâmpada, garantindo clareza na visualização.
- Escalas e Organização Gráfica: Definição de escalas adequadas, bloqueio de janelas e organização em folha A3 permitiram uma apresentação mais controlada e limpa.
- Legendas e Textos: Criação de uma layer específica para legendas, edição de estilos de texto e aplicação de anotações uniformes.
- Cotas e Dimensões: Aprendemos a aplicar cotas lineares, angulares e diagonais, assegurando clareza nas medições e domínio sobre o comando DIMSTYLE.
- Configuração de Impressão: Criação e personalização para controlar cores e espessuras no plot, assegurando qualidade no resultado final.
- Eficiência com Templates: A criação de um ficheiro base limpo e configurado permite iniciar futuros projetos com maior rapidez e consistência.
