JOANA FILIPA RIJO DAS DORES

Representação Digital

Joana Dores    20161203    MIARQ2ºC

1º Semestre     Docente: Luís Romão

Sumário

Semana 3 - Aula 05/06 - 23.09.2025 / 25.09.2025

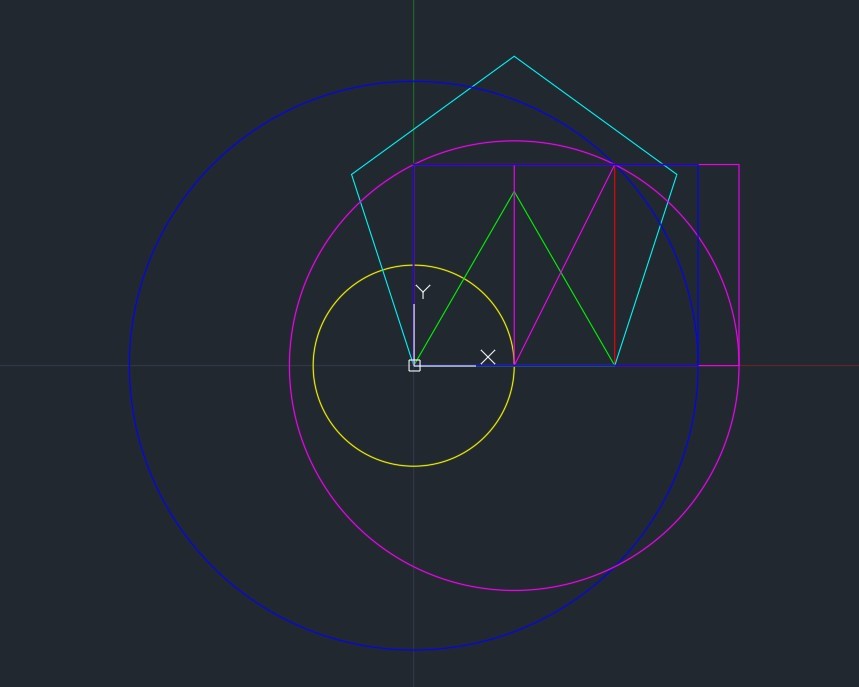

1. Continuação da construção dos polígonos

- Criação dos polígonos propostos, utilizando as layers já definidas
- Definição do centro das figuras nas coordenadas (0,0)

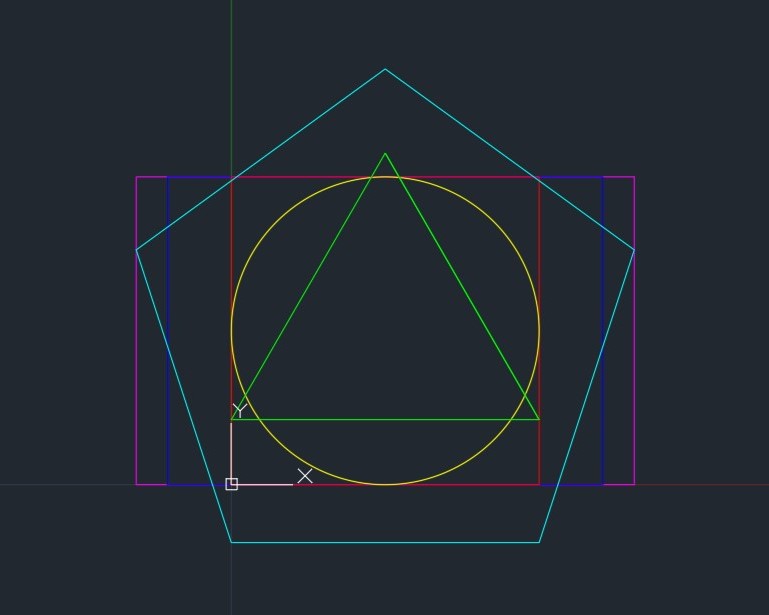

- Centralização de todos os polígonos em relação ao centro do círculo amarelo
- Uso dos comandos de movimentação/organização para posicionar corretamente

2. Introdução ao espaço de apresentação – Layout

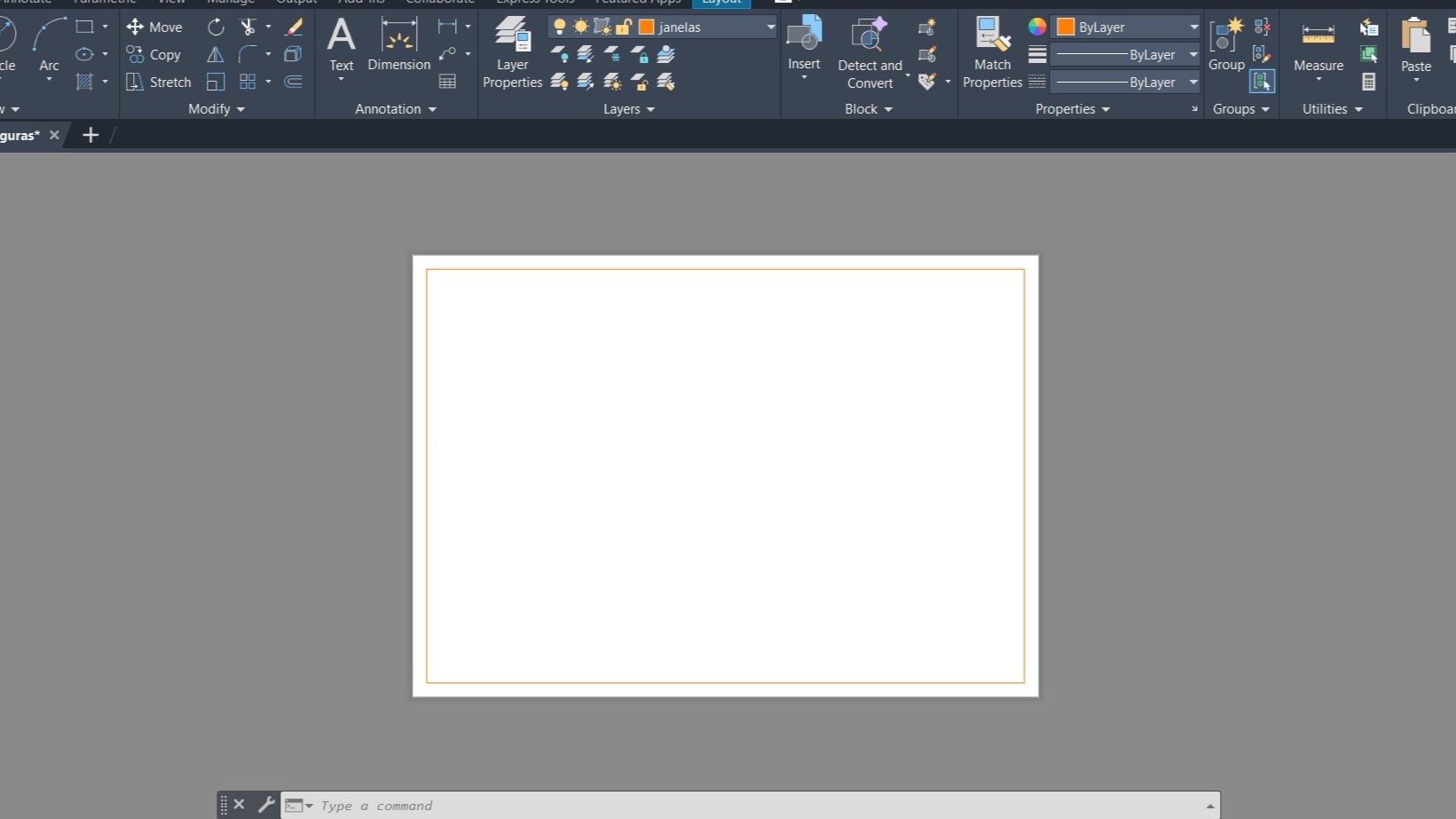

- Criação de uma nova folha (“Layout”) como espaço dedicado para apresentação dos desenhos
- A folha de layout não é um objeto fixo e não dispõe de pontos de apoio típicos

3. Configuração da folha de impressão

- Escolha do formato A3 para o layout
- Ausência de limites predefinidos — necessidade de criação manual de margens, retirada de limites de impressão

4. Construção da moldura (esquadria)

- Desenho de uma esquadria ao longo dos limites do layout para simular uma moldura
- Criação de XLINE(linhas-guia ilimitadas) para servir como guias de limite da folha
- Uso das guias para posicionar a moldura corretamente através do comando OFFSET

5. Criação da janela de visualização (MVIEW)

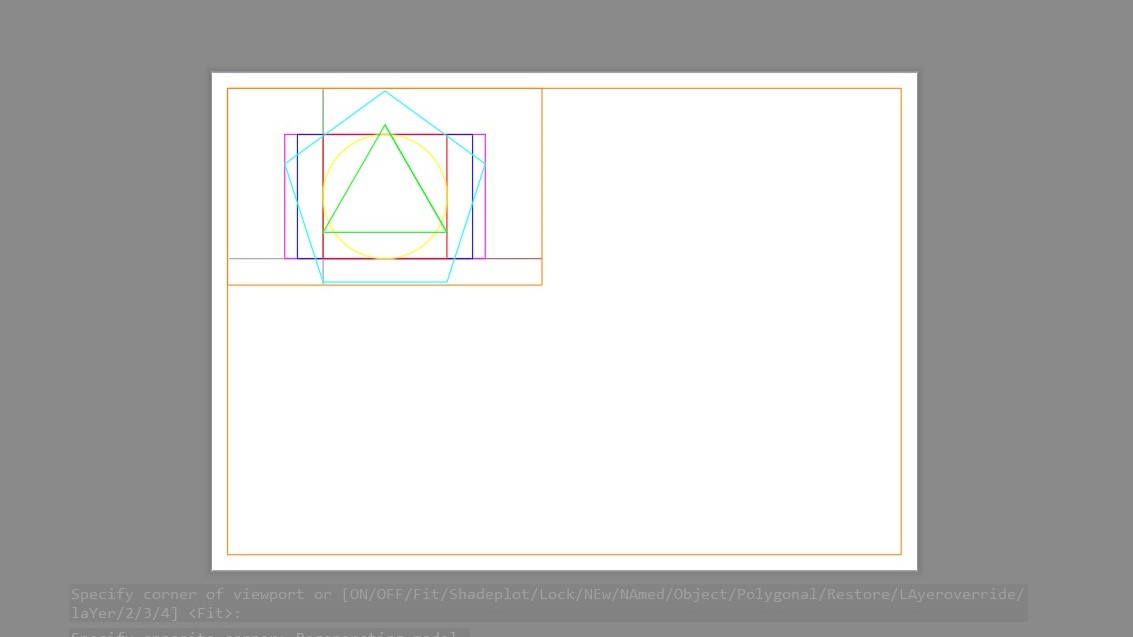

-Introdução do comando MVIEW para gerar uma 'janela' que mostra as figuras geométricas no layout. Ajuste da janela para enquadrar corretamente os polígonos já construídos

6. Considerações finais

- Verificação da organização dos objetos e do enquadramento das figuras
- Reflexão sobre a transição entre modelo (Model) e layout para impressão
- Destaque para boas práticas de organização (uso de layers, centralização, enquadramento)
