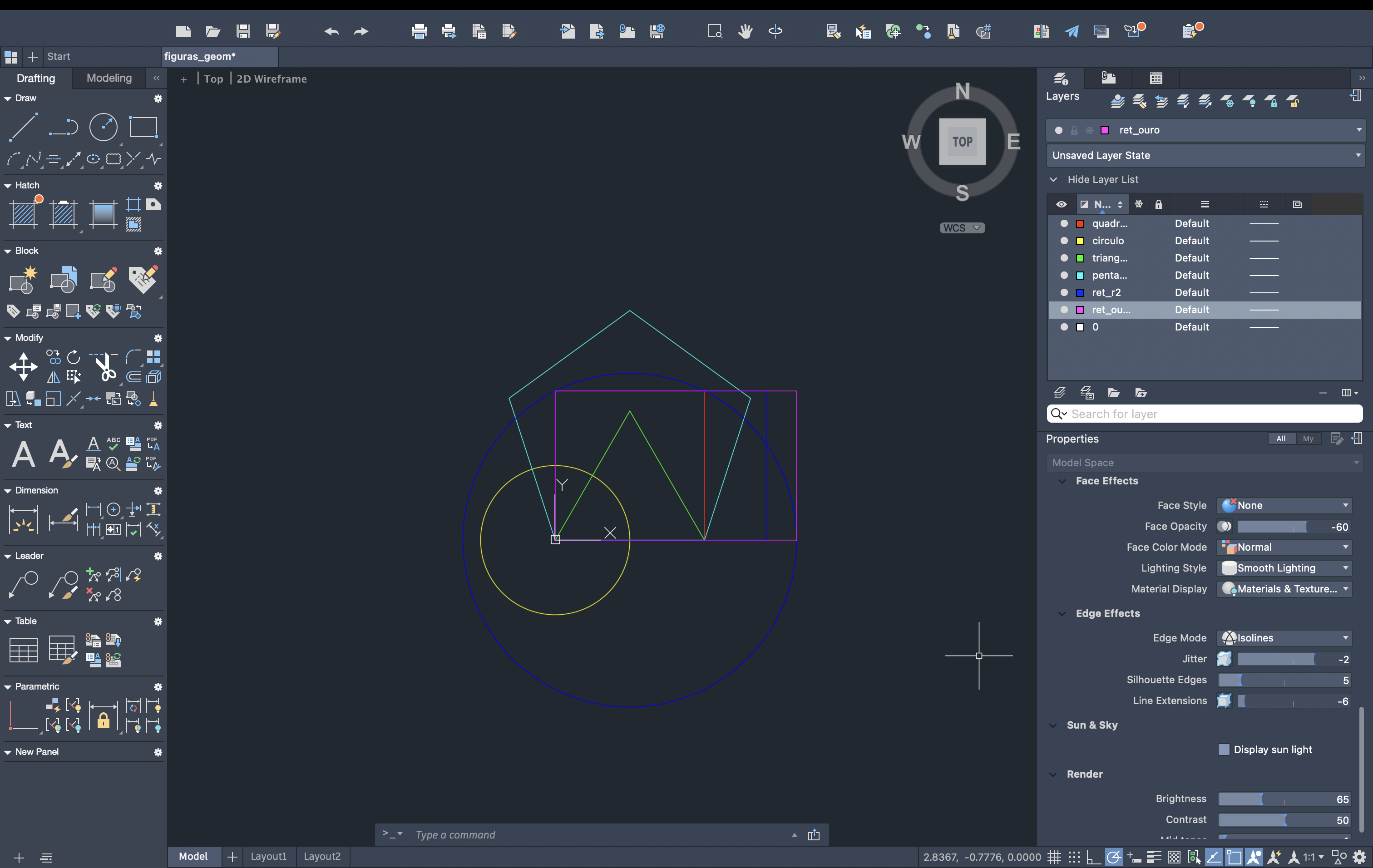

Criação de 6 polígonos em diferentes layers e com diferentes cores. Um quadrado (a vermelho), um círculo (a amarelo), um triângulo (a verde), um pentágono (a cyan), um retângulo R2 (a azul) e um retângulo com a regra de ouro (a magenta). Ficheiro posteriormente salvo no formato DWG.

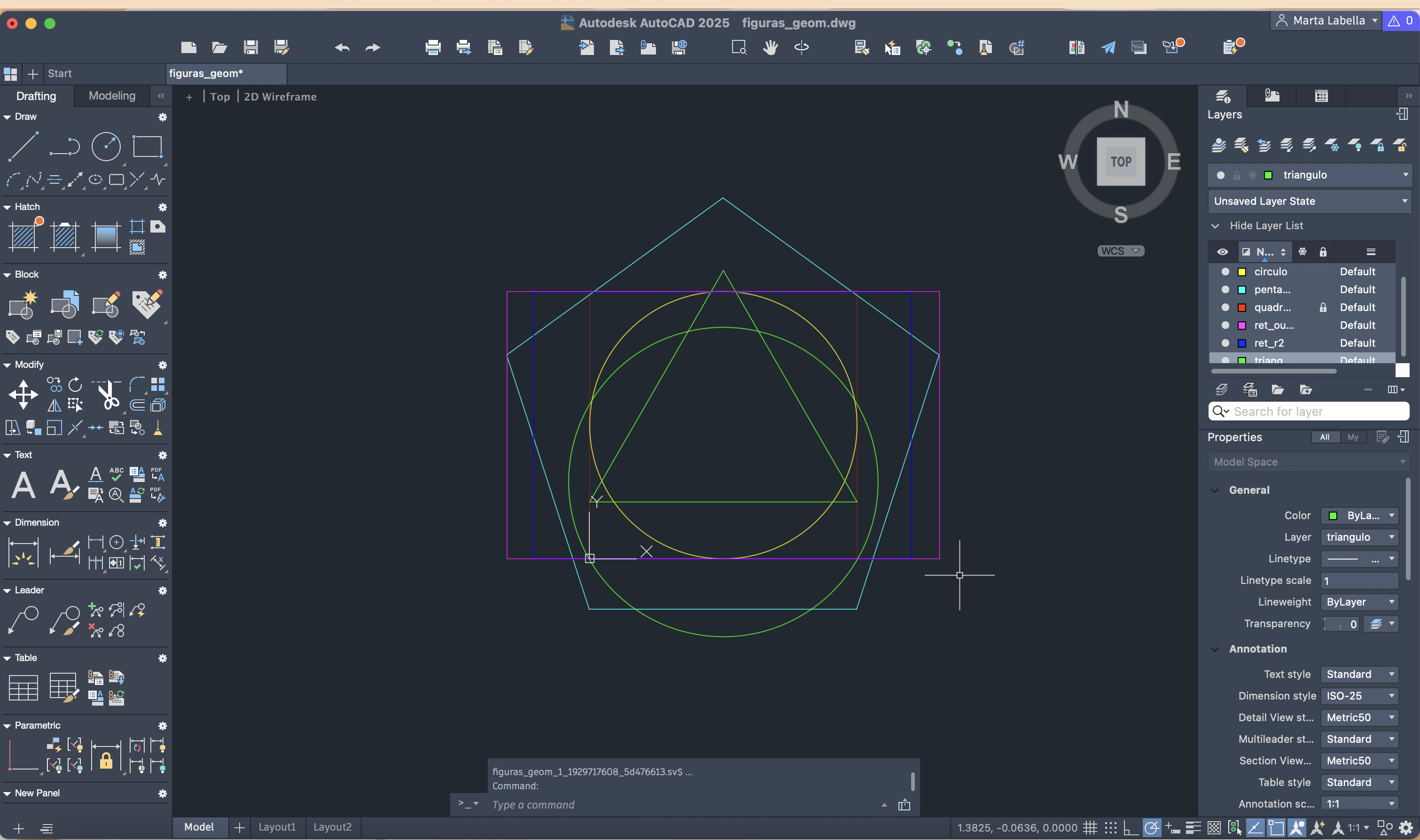

Reorganização das figuras geométricas, colocando os seus centros geométricos no ponto central do quadrado inicial.

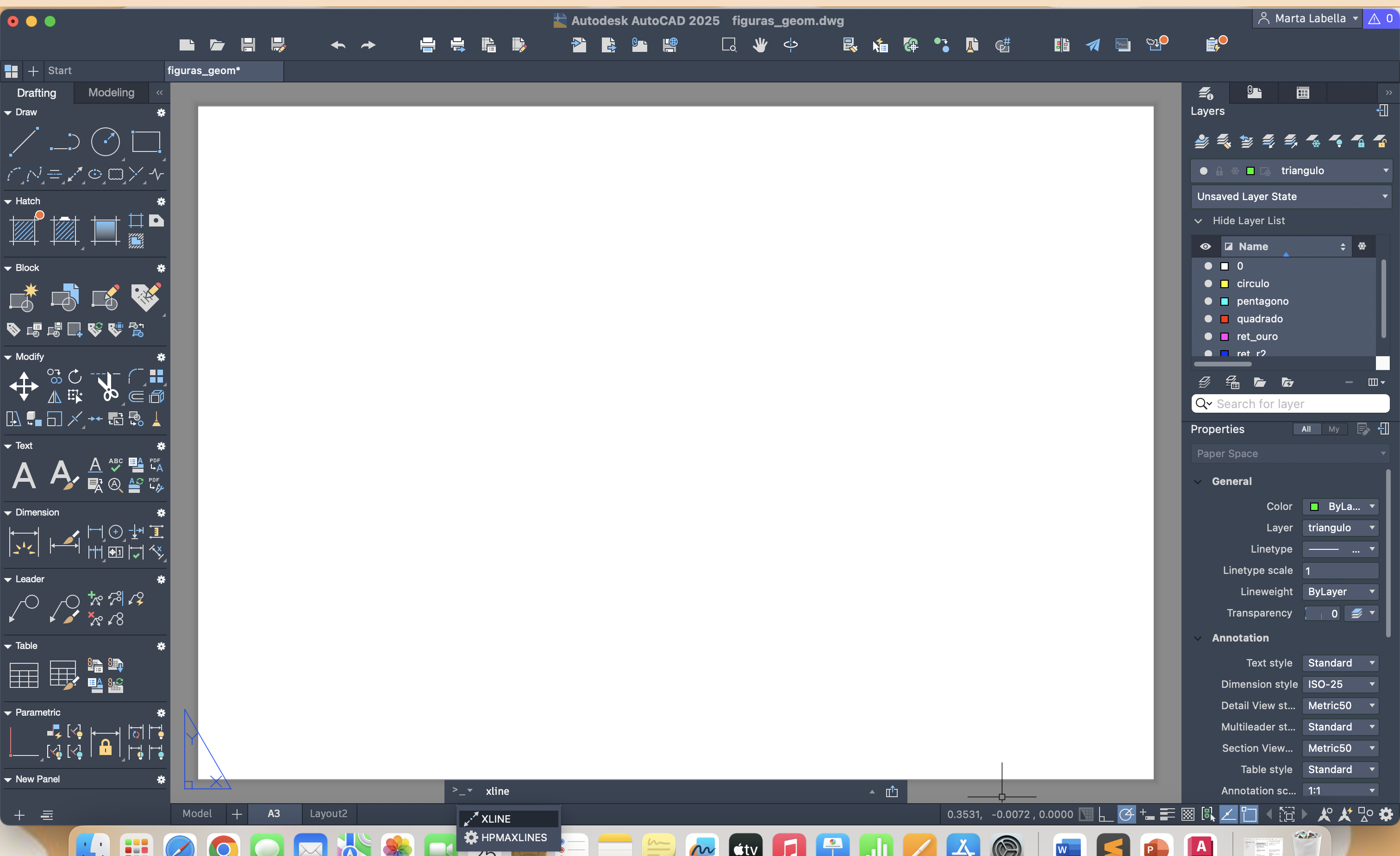

Configuração de um Layout (formato papel), semelhante ao A3, no AutoCAD:
- Colocado no formato pdf;
- Dimensão de uma folha A3 (420,00 x 297,00mm);
- Escala (1 unidade corresponde a 1000mm);
- Margens com 0 cm.
Criação de uma nova camada (esquadria).
Notas:
Foi aplicado o sistema de coordenadas cartesianas para definir com exatidão o posicionamento das figuras.
Comandos utilizados:
LINE(utilizado para desenhar linhas); REC (gerar retângulos);POLYGON (criação de polígonos regulares); ERASE (remover elementos);OSNAP (activa os pontos de precisão);MOVE (mover elementos, neste caso foi utilizado para alinhar o centro dos polígonos ao centro do quadrado).
